本标准代替ＧＢ／Ｔ１２６０４．６—１９９０《无损检测术语 涡流检测》。 本标准界定了涡流检测的术语和定义。本标准适用于涡流检测和无损检测及其他相关领域。 本标准与ＧＢ／Ｔ１２６０４．６—１９９０ 相比主要变化如下：———修改了与涡流检测相关的通用术语(１９９０年版的第２章和第４章；本版的第２章)；———增加了与涡流检测测量相关的术语(见第３章)；———修改了与涡流检测探头相关的术语(１９９０年版的第３章；本版的第４章)；———修改了与涡流检测仪器相关的术语(１９９０年版的第３章；本版的第５章)；———增加了与涡流检测应用相关的术语(见第６章)；———增加了与涡流检测评价相关的术语(见第７章)。 GB/T 12604.6-2008 无损检测 术语 涡流检测 GB/T12604.6-2008 标准下载解压密码：www.bzxz.net

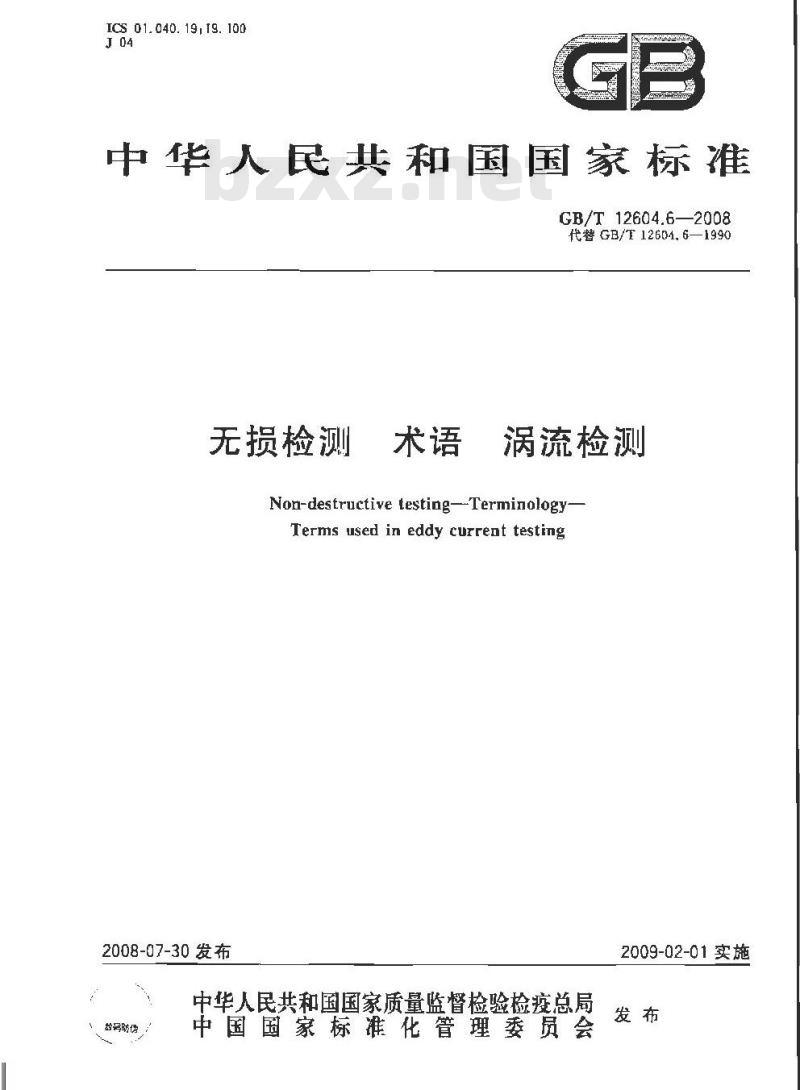

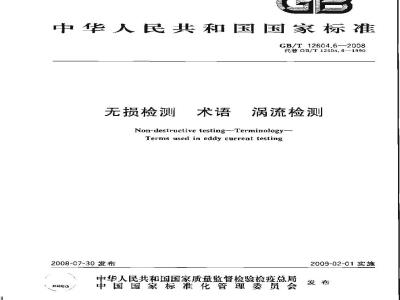

ICS 01. 040. 19, 19. 100
中华人民共和国国家标准
GB/T12604.6—2008
代替GB/T12604.6—1990
无损检测
涡流检测
Non-destructive testing--Terminology-Terms used in eddy current testing2008-07-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
整码防伤
2009-02-01实施

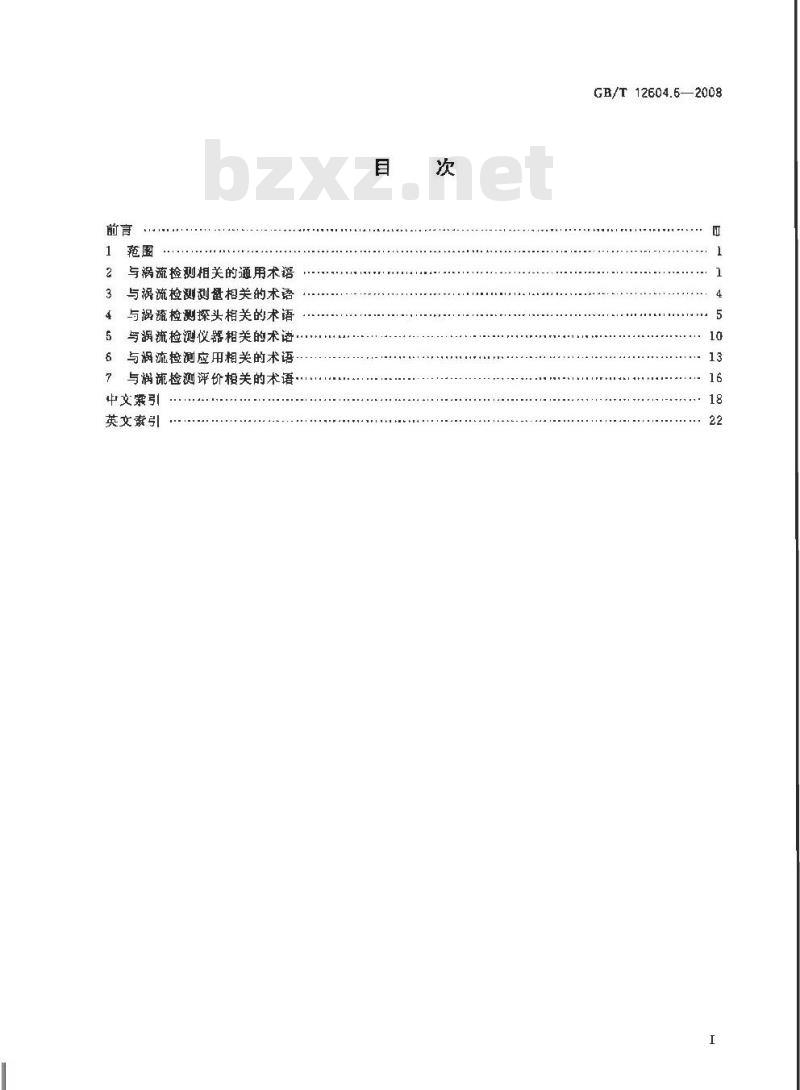

与涡流检测相关的通用术语
与祸流检测测量相关的术语
与涡流检测探头相关的术语
与涡流检测仪器相关的术语·
与涡流检测应用相关的术语
与涡流检测评价根关的术语
中文案引
英文索引
GB/T 12604.6—2008

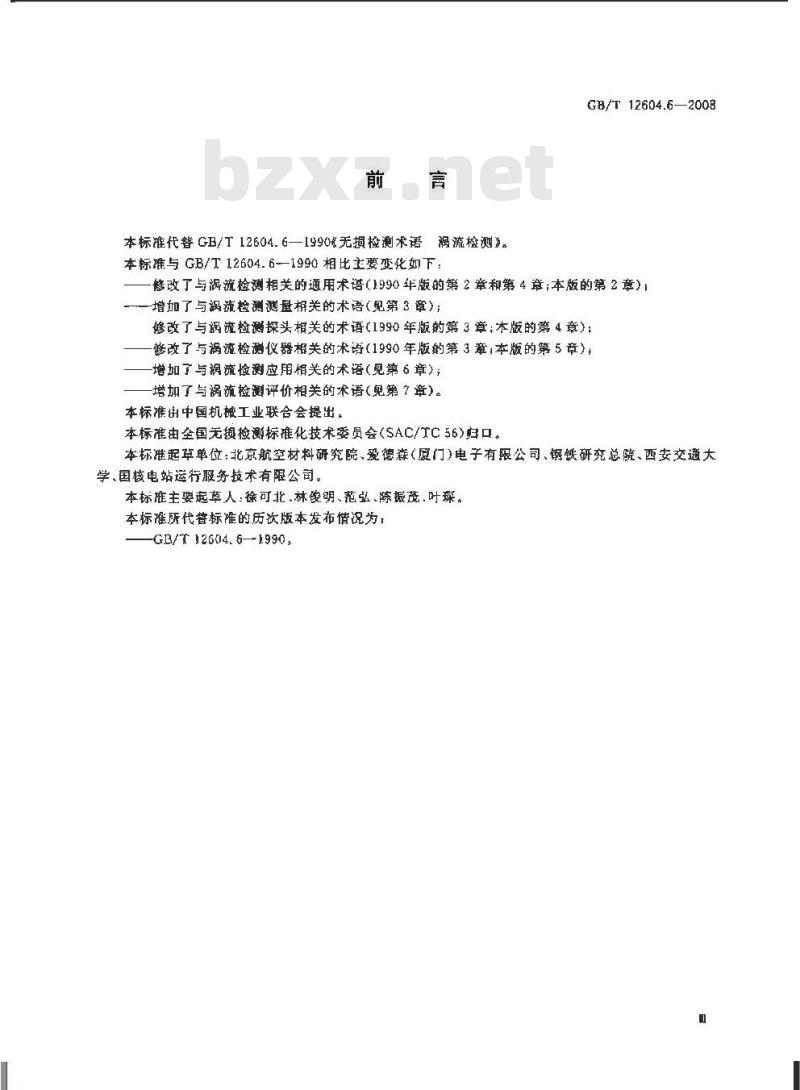

本标准代替GB/T12604.6—1990无损检测术语满流检测。
本标准与GB/T12604.6--1990相比主要变化如下：GB/T 12604.6—2008
修改了与涡流检测相关的通用术语（1990年版的第2章和第4章；本版的第2章）1增加了与涡流检测测盘相关的术语（见第3章）修改了与竭流检避探头相关的术语（1990年版的第3章；木版的第4章）；修改了与涡流检仪器相关的术讨（1990年版的第3章;本版的第5章）增如了与祸流检测应用相关的术语（见第6章）；增加了与涡流检测评价相关的术语（见第了罩）。本标准出中国机械工业联合会提出。本标准由全国无摄检测标准化技术委员会（SAC/TC56)归口。本标准起草单位：北京航空材料研究院、爱德森（度门）电子有限公司、钢铁研充总院、西安交通大学、国核电站运行服务技术有限公司。本标难主要起草人：徐可北、林俊明，范弘.陈振茂，叶璨。本标准所代替标准的历次版本发布情况为-GB/T 12604.6—1990,

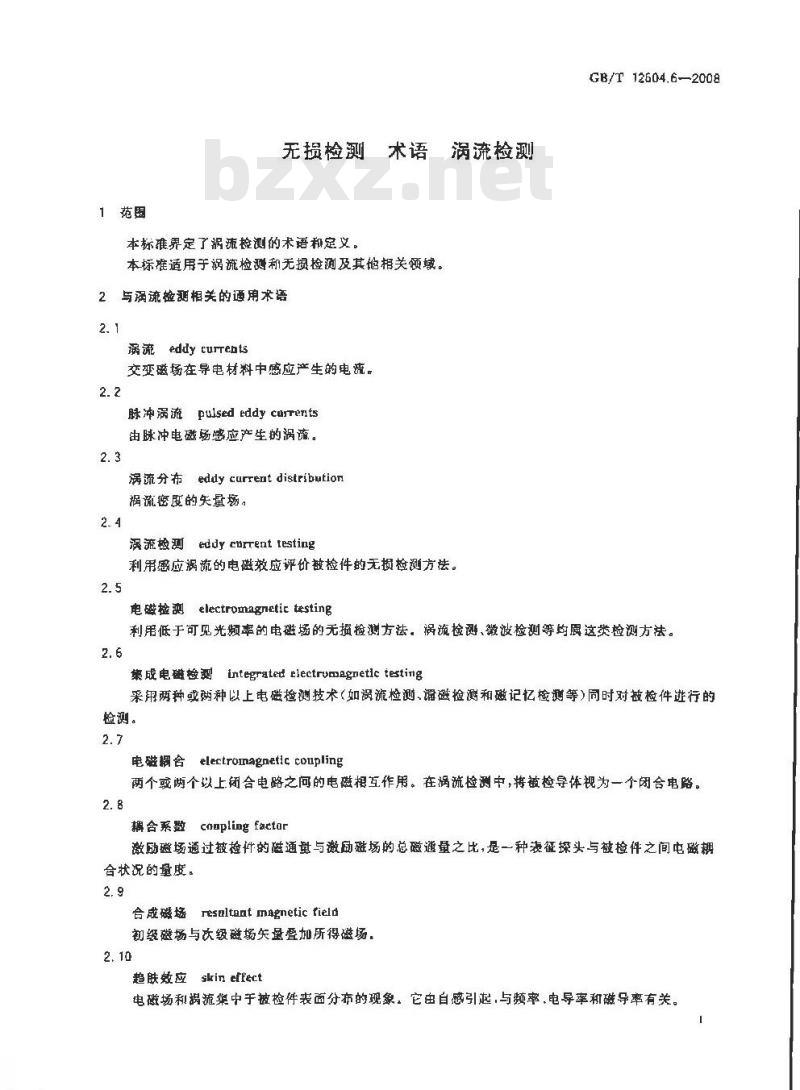

1范围
无损检测
本标准界定了涡流检测的术语和定义。本标适用于涡流检测和无损检测及其他相关领域。2与涡流检测相关的通用术语
涡流eddycurtehts
交变磁场在导电材料中感应产生的电流。2.2
脉冲涡流pulsed eddy currenits由脉冲电磁场感应产生的涡流。2.3
涡流分布eddy current distribution祸流密度的失量场。
涡流检测eddy current testing涡流检测
利用感应涡流的电磁效应评价被检件的无损检测方法。2.5
电磁检测electromagnetic testingGB/T12604.6—2008
利用低于可见光频率的电磁场的无损检测方法。祸流检测，微波检测等履这类检测方法。2.6
integrated electrumagnetic testing集成电磁检测
采用两种或两种以上电磁检测技术(如涡流检测、磁检测和磁记忆检测等）同时对被检件进行的检测。
电磁耦合electromagnetic coupling两个或两个以上闭合电路之问的电磁相互作用。在涡流检测中，将被检导体视为一个闭合电路。2.8
耦合系数couplingfactar
激励磁场通过被检件的磁通量与激励磁场的总磁道量之比，是一种表征探头与被检件之间电磁耦合状况的量度。
合成磁场resnltantmagnetictield初级磁场与次级磁场矢量叠加所得磁场，2.10
趋肤效应 skin effect
电磁场利涡流策中于被检件表面分布的现象，它由自感引起，与频率，电导率和磁导率有关。GB/T 12604.6--2008
标准港透深度standarddepthofpenetration磁场强度或感应涡流密度衰减至试件表面值的37%时的深度。以下计算公式适用于采用平面电磁波在半无限大金属导体中激励产生淡的情况1
武中，
—标准渗透深度：
电导率
磁导率；
于—激励频率。
有效港透深度cffective depth of penetratian对特定的检测装置而言，可利用涡流电磁效应实施检测的材料最大探。2.13
effeclive permeability
有效磁导率
为计算圆柱异体中由于涡流引起的磁场强度减弱而引人的复变参望，带用来计算共轴探头中次级线的出电压。
邀励 excitation
感应 induetion
产生涡疏的方式。
避励电流
excitation curren
初级线圈(激励单元)中的电流。2.16
（excitation fregueney
微励电疏的标称频率。
characteristic frequency
特征频率
其有频率单位的常用参量。该参盘来源于贝塞尔函数建立的数学模型，用以描述圆柱导体中竭流的分布状态，其数值大小取决于影响电分布的试件参数，如电导率、磁导率和直径，特征频率的表达式为：
式中：
g—电导率；
———率，
a——圆柱体半径。
特征频率比
characteristie Irequeacy ratio1
2元aa
检测题率与特征频率之比，表征电磁物理量在涡流检测中的作用，是一个无量纲的量。多见相似定律。
根似定律aw of similurity
GB/T12604.6—2008
用于措逆具有相似几何形状的被检件所共同避守的电磁感应规律的法则，若特征频率比相同，则涡流分布也相同。
空心线鼠阻抗empty coi impedance空载阻抗unloaded impedance
检测线远离导电或导磁材料时的阻抗。2.21
负载线圈照抗loadedcoilimprdance视在阻航apparent impedance
线圈与鼓检导体相耦合时的阻抗。2.22
归一化感normalizedreactance
负裁线圈感抗与空线圈感抗之比，是一个无量纲的量。2.23
归一化电阻
normalized resistance
负裁线翻电阻和空线圈电阻之差与空载线圈感抗之比。2.24
阻抗平面impedanceplanediagram描述检测线圈阻抗随检测参数变化的轨迹图。2.25
归一化抗平面图normalized impedance plane diagram描述检测线留归一化阻抗值随一个或多个检测参数（如颊率，电导率、磁导率、几何形状或耦合系数)变化的轨迹。
特征响应 signature
某一特定不连续或缺陷在阻抗平面上形成的信号轨迹，2.27
相位起点phase reference
复平面上选作相位量度的起始方向，2.28
信号相位pbasc angle of A signal; signal phasc在复平面上检测信号失量与相位起始方向之间的角度。相位起始方向根据某一项实际操作来确定，
平海balance
将信号补偿至预定值，比如0，以符合工作点要求。2.30
平街信号buckiagsignal
补偿信号
cotnpensating signal
为了抵消一个信号以满足工作点要求而引入的信号。3
GB/T 12604.6—2008
同步橙波syachrononsdemodulaiiaa利用与激励信号同步的参考信号对探头信号进行的检波。2.32
相敏波inpbasedemodulation
采用同步检波技术从探头拾取信号中提取相关成分的过程。2.33
guadrature demodulation
正交检波
采用同步检波技术从操头拾取信号中提取两个相互正交分量的过程。2.34
解调信号demodulated signal
检波后的涡流信号：
differentiated signal
微分信号
微分(高通）涩波器的摘出信号。2.36
蒂宽bandwidth
信号线性传输或放大的频率范留。带宽由上、下限截止频率决定，依照惯例，上、下限截止频率对应于3dB信号辐度衰硬。此定义适用于系统的任一或全部单元，例如滤波器、电缆或放大器等。2.37
豫声Doise
任何不蒂望存在的干扰检测的信号。2.38
背景声background noise
由被检件几何尺寸和冶金材质变化引起的噪卢(这些效应变化也可作为测试对象)。2.39
仪器噪声 instrament noise
由涡流检测仪器自身产生的噪声，2.40
千扰哪店interterenceaoise
来源于涡流检测系统之外的噪声。3与病溉检测测盘相关的术语
绝对测量sbsolute measurement对与校准程序所确定的固定参考点之间的差的测量。参考点由参考线圈、参考电压或其他参考器件提供。
比较凯盘
comparative measurement
两相尚罚章方式所得信号之间的差值量，其中一个测量作为比对的参考，3.3
comparative measurement with extcrnal refercncr他比式量
不以被检件作为参考的比较测盘。3. 4
1 comparative measurement with local reference自比式测量
以被检件的某一部分作为参考的比较测量。动测量difterential measurement以恒定的相对位置和相同的扫查路径实施的两测量的差值测量。双等动测量
double differcntial measarement以恒定的相对位置和相同的扫查路径实施的两差动测量的差值测量，准差动测量pseudo differential measurement以恒定的相对位置和不同的扫查路径实施的两量的差慎测量。绝对量值ahsolule value
由绝对测量获得的数值。
差动量值 differential valuewww.bzxz.net
由差动测是获得的数值。
绝对信号absolutesignal
绝对测量系统的输出信号。
比较信号comparative signal
比较测量系统的輪出信号，
差动信号differential signal
差动测量系统的输出信号。
4与涡流检测探头相关的术语
探头probe
包含激刷和接收单元的祸流传感器，4.2
排布arrangeinent
GB/T 12604.6-200B
用一给定仪器进行测量时，在一个或多个探头中激励线圈和接收线照的组合和电连接方式。4.3
absolute arrangement
绝对式排布
实施绝对式测量的排布方式。
comparative arrangemeut
比较式排布
与一个外部参考试样进行比教式测量的排布方式。GB/T12604.6——2008
差动式排布differential arrangement实现差动测量的排布方式。
reference probe
参考染头
进行比较式测整时用作外部参考的探头。4.7
absoluteProbe
绝对式探头
实施绝对式测量的探头。探头本身并不能决定测量类型。4.8
他比式探头
comparator probc
与一个外部试样进行比较式测量的探头。4.9
差动式探头differential prabe实现差动测量的探头。探头本身并不能决定测量类型。4.10
准差动式探头pseudo differentialprobe实施准差动测量的探头。探头本身并不能决定测量类型。4.11
效差动式探头daubledifferential probe实现双差动测盘的探头。探头本身并不能决定测量类型。4. 12
探头填究系数Probefillfacton
对于外穿式探头，是指被检件外圆面积与线困内国截面积之比：对于内穿式探头，指线围外圆裁面积与被检件内圆觀面积之比，4.13
探头位置标记Probe position mark标注在涡流探头外壳上，用以表示头电中心位暨的标记。4.14
芯体core
支撑线并可能影响线幽磁通的物理元件。4.15
铁鼠体ferrite
用作探头芯体和屏蔽壳的低导电率铁磁性材料。4.16
空心探头air cored probe
不含有影响线圈电磁场的材料的探头。4. 17
铁磁芯探头ferrnmagneticcoredprobe采用铁磁芯聚集并增强磁易的探头。4. 18
永磁铁探头
permanent magnet probe
包括一个或几个永久磁铁且其磁场对检测具有重要作用的探头。6
聚伟擦头focusingprobe
GB/T 12604.6-2008
通过特殊设计（如磁芯和辅助线圈等）实现磁场聚焦以达到提高灵敏度和/或分辨率目的的探头。4.20
屏蔽探头shieldedprobe
具有一项或多项屏蔽措施的探头。4,21
屏薇罩scrcen shield
减小线圈或探头周闺部分或全部电磁辐射的元件。4. 22
coaxialprobe
共辅式探头
穿过式探头feed-through prahe仅包含与被检件同轴线圈的探头。4.23
内穿式探头internal probe
插入被检件内孔的探头。
同轴内穿式探头interaal cpaxial probe;bobbin coil间心地插人被检件内孔的探头。4.25
故置式探头/表面操头surfaceprobe遵常垂直于被检件表面并以局部覆盖方式扫查的探头。4.26
T型探头 T probe
由相互垂直的一个励线和一个接收线圈构成的探头。4.27
施转探头rotatingprobe
可做转动检测的放置式探头。
对称半国缓国式探头splt coil probe两个部分合在一起形成一个完整环型的探头。4.29
扇形探头segmental probe
用于检测谱如管，梯等产品圆周上局部区域的头。4.30
多元件探头malti-element probe包含多个激励，接收基本单元的涡流操头。4.31
发射接收一体式操头combined lransmit receive probe阻抗探头impedanceprobe
由一个线幽同时完成激励和接收功能的探头。GB/T 12604.6—2008
发射接收分离式探头 sparate transmif receive probe由两个不同的分离元件分别实现激励和接收功能的探头。4.33
磁通互扑式探头addictivemagneticfuxprobe各激励线圈的磁通相互登如五补的操头。4.34
磁通相抵式探头subtractive magnetic fux Probe各邀励线圈的磁通相互排斥抵消的探头。4.35
arrayprobe
阵列式探头
在探头内部检测元件相对位置规则排布（直线、矩阵）的多元件探头。4.36
探头阵列probe array
按矩阵方式排布的探头组合。
zoue or interackion
作用区
被检件上影响检测结果的区域范围。4.38
zone of influence of probe
探头作用区
在此区城空间之外导电体和导磁体的存在、变化和运动不再影响竭流检测。此区域包括被检件本身所占空间。
激励场 excitation rield
primaryfield
初级肠
激励电流产生的磁场。
primary coi
韧级载圈
excitation element
激励元件
在被检件内部邀励产生避通的线翻，4.41
次级线圈
secondary coil
receiving element
接收元件
接收合成磁场的线医或避场强度测录器件。4.42
次级场
secondary field
出感应涡流产生的磁场。
电流源激励
current driven escltation
斑励电流与探头阻抗无关的激励方式。4.44
voltagc driven exeitation
电压源激池
激励电压与探头阻抗无关的激励方式。B
