Ks 91. 060. 50

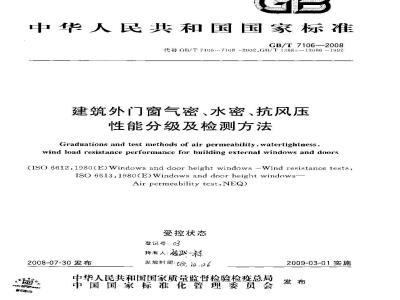

中华人民共和国国家标准
GB/T7106—2008
代替GB3/T7105~7108-2002、G13/T13685~13686-1992建筑外门窗气密、水密、抗风压性能分级及检测方法
Graduations and test methods of air perneability, watertightness,wind load resistance performance for building external windows and doors(1S0 6612:1980(E)Windows and do0r height windows -Wind resistance tests,ISO 6613:1980(E)Windows and doar height windows-Air permeability tcst,NEQ)
受控状态
登记号：
持有人：惊滋祥
2008-07-30发布
发放时间：08.26
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-03-01实施
GB/T 7106—2008
本标准与IS(）6612-1980《窗和门上高断-抗风压试验》、IS0)6613：1980《窗和门上高窗空气渗透性试验》的一致性程度为非等效。本标准抗风压性能检测方法在变形，反复加压及安全检测的要求及程！上：与IS06612一1930要求一致,增加了P，、P、P，的倍数关系以及加压速度的要求;本标准气密性能检测方法在检测原理、检测装置及试件空气渗透量的检测及计算方法上与IS06613：1980要求--致，增加了分级检测的压力差正力换算力法、加压速度等要求。本标推代GB/T71062002《建筑外密抗风压性能分级及检测方法》GB/T7107-2002《建筑外窗气密性能分级.及检测方法》GB/T7108-2002建筑外窗水密性能分级及检测方法》、GI/T136851992建筑外门的风压变形性能分级及其检测方法》和GB/T136851992建筑外门的空气渗透性能和雨水渗漏性能分级及其检测方法》。和 GB/T 7106 -2002,GB/T 7107- 2002,GR/T 7108—2002,GR/T 136851592 和 GB/T 136861992相比，本标准主要修改内容如下：将建筑外窗、外门的气密、水密.抗风压性能分级及检测方法标准合一，一”外门的性能分级、检测方法均与外窗统一。一一修改了水密、抗风压性能最高级别的表示方法。明确了单扇单锁点门窗抗风压性能检测的测点布置及挠度计算方法。明确广采用不同玻璃时外门窗杆作及坡璃最大允许挠度的检测方法，修改了气密性能检测的精度要求。一修改了气密性能分级表。
增册了气密性能检测装胃、淋水系统的校准方法，一“附录中增加了检测报告示例。本标能的附录 A、附录 B,附录 C 为资料性附录。本标雅由中华人民共和国代房和城乡建设部提出。本标出化房和城乡建设部建筑制品与构配件产品标准技术委员会归口。本标雄负责起草单位：中国建筑科学研究院。本标雅参加起草单位：广东省建筑科学研究院、河南省建筑科学研究院、福建省建筑科学研究院.国家建筑材料测试中心广州市建筑科学研究院，江苏省建筑程质量检测中心有限公司、上海市建筑科学研究院有限公司、江生岁克迪（上海)贸易有限公司，北京金易榜幕墙装饰工程有限贞任公、福建省南平铅业有限公司、广东省东莞市坚朗五金制品有限公司，本标准主要起草人：土洪涛、刘会涛、张十翔、纪艮明、陈德威、刘海波、刘晓松，张云、左蔚雯、广嘉志、班广生、谢光宇、杜方明本标雅所代替标推的厉饮版本发布情况为：-- GB/T 7106—1986,GB/T 7106 -2002:—GB/T71071986.GB/T71072002;GB/T71081986,GB/T7108-2002;
GB/T 13685 1992;
GB/T 136861992.
1范围
建筑外门窗气密、水密，抗风压性能分级及检测方法
GH/T 7106—2008
本标准规定了建筑外门窗气密、水密及抗风压性能的术讲和定义、分级、检测装置、检测准备、气密性能检测、水密性能检测、抗风压性能检测及检测报告。本标准适用鸡筑外窗及外门的气密、水密、抗风压性能分级及试验空检测。检测对象只限于门窗试件本身，不涉及门菌与其他结构之间的接缝部位：2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。CB/T 5823建筑门窗术语
G1350009建筑结构荷载规范
G13/T50178建筑气候区划标准
3术语和定义
GI3/T 5823 确楚的以及下列术语和定义适用于本标雄。3.1
external windows and doors
外门窗
建筑外门及外窗的统称。
压力差 pressure difference
外门窗室内、外表面所受到的空气绝对压力差值。当室外表而所受的压力高于室内表面所受的压力时，压力差为正值：反之为负值，3.3
气密性能airpcrmcabilityperforimance外门窗在正常关阴状态时，阻止空气渗透的能力3. 3. 1
标准状态standard eondition
温度为293K（20℃）、压力为1Gl.3kPa（760mmHg）、空气密度为1.202kg/m的试验条件。3. 3.2
volume of air flow through specimen试件空气渗透量
在标准状态下,单位时间通过整窗(门)试件的空气量。3.3.3
volume of extraneous air leakage.附加空气添透量
除试件本身的空气渗透术以外，通过设备和试件与测试箱连接部分的空气渗透量。1
GB/T 7106-2008
开启缝长Icngthof openingjoint外倒开启扇或外门扇开启缝隙周长的总和，以内表而测定值为准，如遇两赢相互搭接时，其搭接部分的两段缝长按段计算，
单位开启缝长空气渗透量volumeufairflowthroughtheunitjoint lengthofthenpeningpar在标谁状态下，单位时问通过单位开启缝长的窄气量，3.3.6
试件面积 external area of specimen外门窗框外侧范围内的面积不包括安装压阻标的面积。以室内表面测定值为准。3. 3, 7
Ef air flow through a unit area单位面积空气透量
在标雅状态下，单位两外门窗试件单位面积的空气量。3.4
水密性能waterightnsperfe
外门爾正常关闭
严重渗漏
两，在风商
Faterleaka
雨水从试件室寺续或反复
严重渗漏压
外门窗试件发革
pressure
再渗漏时的
淋水量volune of water spra?
外门窗诚件表连续水膜
抗风压性能
外门窗正常关附妆
企件松动、开启困难等现
resista
得的能
面法线位移frontal dipneat
期，发
hce inder serious waner.
所露的水浮
轻意一点沿面法线方向的线位移最。试件变力构件战面板表面＊
面法线挠度frontaldeflcction
龙流出试件面前现象
皮损、唇部扇度、粘结失效等)和五试件受力构件或面板表面上某…点沿面法线方向的线位移量的晨大差值。3. 5.3
rclative frnntal deflection
相对面法线挠度
面法线挠度和两端测点问距离1的比值，3.5. 4
允许挠度allowahle dcflection主要构件在正常使用极限状态时的面法线烧度的限值（符号为f）3.5.5
变形检测 listortion lest
为了确定主要均件在变形为10%允许挠度时的压力差（符令为P,)而进行的检测。2
反复变形检测repeated pressure testGB/T 71062008
为了确定主要构件在变形量为6C%允许挠度时的斥力差(符号为P.)反复作用下不发生损坏及功能障碍而进行的检测，
定级检测grade test
为确定外门窗抗风压性能指标值P，和水密性能指标值△P而进行的检测。3.7
工程检测cngineering test
为确定外门窗是否满足工程设计要求的抗风乐和水密性能而进行的检测。4分级
4.1气密性能
4.1.1分级指标
采用在标准状态下，压力差为10Pa时的单位开启缝长空气渗透量9和单位面积空气渗透最4作为分级指标。
4.1.2分级指标值
分级指标绝对值 91和 92的分级见表 1.表1建筑外门窗气密性能分级表
单位缝长
分级指标值
g,/[m/(m-h)]
单凉面糕！
分级指标值
2/二m/(m2 ,h)]
4.2水密性能
4.2.1分级指标
采用严重渗漏压力差值的前-级压力差值作为分级指标。4.2.2分级指标值
分级指标值△P的分级见表2。
表 2建筑外门窗水密性能分级表分
分级指标P
1504P250250saP950135nsaP501
[53rSaP?01
100aP-150
江：第6级应在分级后同时注只体检测压力差值，4.3抗风压性能
4.3.1分级指标
采用定级检测压力差值P：为分级指标。4.3.2分级指标值
分级指标值 P。的分级见表 3.
位为帕
GB/T 7106-—2008
分级指标值P，
建筑外门窗抗风压性能分级表
2.0≤.P.
注：第9级应在分级后同时注明具体捡测玉力整值，检测装置
5.1组成
3. 0≤F.
单位为千
检测装置由压力箱、试件安装素统、供压系统淋水系统及测量系统（包括空气流量、压力差及位移测量装置)纽成。检测装置的荆成如图研示，A
一压力箱：
b一进气口挡板；
c—-风速仪；
d—压力控制装置；
供风设备；
淋水装置
水流蛋计：
差压计：
一试件；
位移计：
安装框架。
图1检测装置示意图
5.2要求
GB/T 7106—2008
5.2.1压力箱的H口尺寸应能满足试件安装的要求，箱体开口部位的构件在承受检测过程中可能出现的最大压力差作用下开1部位的最大挠度值不应超过5mm或1/1 000,同时应且有良好的密封性能且以不影响观察试件的水密性为最低要求：5.2.2试件装系统包括试件安装框及夹紧装置。应保证试件安装窄固.不应产生倾斜及变形，同时保证试件可开启部分的正常开店。5.2.3供压系统应具备施加正负双向的压差的能力，静态压力控制装暨应能调节出稳定的气流，动态力控制装置应能稳定的提供3 s～5 s阔期的波动风压，波动风压的波峰蜂值、波值应满足检测要求。供和斥力控制能力应满足本标推第7、8.9章的要求。5.2.4淋水系统的喷淋装置应满足在衡试件的全部面积上形成连续水膜并达到规定淋水量的要求。愤嘱布置成均匀，各唢嘴与试件的距离宜相等且不小于500 mm；装置的喷水量应能调节：并有措施保证喷水量的均匀性。
5.2.5测量系统包括空气流量、压力差及位移测量装置，并应满足以下要求：a）差压计的两个探测点应在试件两侧就近布置差压计的误差应小于示值的2%，b）空气流量测量系统的测量误差应小于示值的5为，响应速度应满足波动风压测壁的要求）位移计的精度应达到满量程的0.25%，位移测量仪表的安装支架在测试过程中应牢同，并保证位移的测量不受试件及其支承设施的变形、移动所影响。5.3校准
5.3.1空气流量测量系统的校准
空气流量测量系统的校准方法参见附录A,校准周期不应人于6个月。5.3.2淋水系统的校准
淋水系统的校准方法参见附录3.校推周期不应大于6个月。6检测准备
6.1试件要求
试件应为按所提供图样生产的合格产品或研制的试件，不得附有任何多余的零配件或采用特殊的组装「芝或改善措施。
试件必须按照设计要求组合，装配完好，并保持消洁、丁燥，6. 2试件数量
相同类型，结构及规格尺小的试件，应至少检测三模。6.3试件安装要求
6.3.1试件应安装在安装框架1
6.3.2试件与安装框架之问的连接应牢固并密封。安装好的试件要求垂直，下要求水平，下部安装不成高于试件室外侧排水孔。不应因安装而出现变形，6.3.3试件安装后.表面不川沾有油污等不洁物。6.3.4试件安装完毕后，应将试件可开启部分开关5次。最后关紧。6.4检测顺序
宜按照气窈、水密、抗风乐变形P，抗风压反复受压P，安全检测P，的顺序进行。6.5检测安全要求
当进行抗风压性能检测或较高压力的水密性能检测时应采取适当的安全措施GB/T 7106—2008
7气密性能检测
7. 1检测步骤
检测加压顺序见图2。
预备加压
检测加压
预备加压
注：图巾符一表示将试什的可开启部分开关不少于5次：50
图2气密检测加压顺序示意图
7.2预备加压
格测加压
在正、负压检测前分别施加个压力脉冲。压力差绝对值为500 Pa,加载速度约为100 Pa/s。压力稳定作用时间为 3 s,泄乐时间不少于1 s。待乐力差回零后,将试件上所有可并启部分开关 5 次,最后关紧。
7.3渗透量检测
7.3. 1附加空气透量检测
捡测前应来取密封措施，充分密封试件1的可开启部分缝隙和键嵌缝隙，或用不透气的盖板将箱体开口部盖严，然后按照图2检测加压部分逐级加压，级压力作用时间约为108,先逐级正压，后逐级负压。记录各级测鼠值。
7.3.2总渗透量检测
去除试件上所加密封措施或打开密封盖板后进行检测，检测程序同7.3.1。7.4检测值的处理
7.4.1计算
分别计算出升压和降压过程中在100Pa压类下的两个附加空气渗透最测定值的平均值，和两个总渗透量测定值的平均值4,，则窗试件本身100 Pa正力差下的空气渗透量 9.(m\/h)即可按式(1)计算：
然后.再利用式(2)将,换算成标准状态下的渗透量q(m/h)值。 ×P
一标准状态下通过试件空气渗透量值，m/H;试验室气K值，kPa；
试验室空气温度值，K；
试件渗透最测定值，m/l。
将g值除以试件开启缝长度t,即可得出在1c0 Pa 卜,单位并启缝长空气渗透量 g,［m/(m-)6
慎，：
GB/T 7106—2008
或将^值除以试件积A，得到在IcoPa下，单位面积的空气渗透量tr/(rn\·h)值，即：Q一头
正压、负压分翁按（1)（4)式班行计算，7.4.2分级指标值的确定
为了保证分级指标值的确度，采用山 100 Pa检测乐力差下的测定值主值或主,值,按式(5)或式(6)换算为10Pa检测压力差下的相应值工9:Ltn/(m·h)值，或土n2_m/(tn·h)值。±
±91-4.65
戏中：
一100 Pa作用压力差下单位缝长空气渗透量值,m/(m·h);9.-10 Pa作用压力差下单位缝长空渗透量值.m/（m·h)；4—-100Pa作用压力差下单位面积空渗透长值，m/-（6)
将三樟试件的土9值或士,值分别平均后对照表1确定按照缝长和按面积各自所属等级。最后取两各中的不利级别为该组试件所属等级。正、负压测值分别定级。8水密性能检测
8.1检测方法
检测分为稳定加压法和波动加压法，检测加压顺序分别见图3和图4。工程所在地为热带风暴和台风地区的工程检测,应采用波动加示法;定级检测利工程所在地为非热带风暴和台风地区的工程检测，采用稳定川乐法。已进行波动加压法检测可不再逃行秘定加压法检测。水密作能最大检测示力峰侦应小于抗风压定级检测压力差值P。热带风暴和台风地区的划分按照GB 50178 的规定执行。
8.2预备加压
检测加压前施加二个压力脉冲，乐力差绝对值为500Pa，加载速度约为100Pa/s，正力愁定作用时问为33，压时间不少于1s。待厌力差回零后，将试件上所有可开启部分开关5次，最后关紧。8.3稳定加压法
按照图3、表1顽序加E，并按以下步骤操作，a）淋水：对整个门窗试仆均句地淋水，淋水量为2L/(tn.min)。h)
加压：在淋水的问时施加稳定压力。定级检测时，逐级加至出现严重参滞为止。[理检测时，直接加压至水密性能指标值，力稳定作用时间为15min或产生严重擦溯为山。）观察记录：在送级升压及持续作用过程中，观察并参照表6记求渗漏状态及部位。表4
稳定加压顺序表
新压顺序
检测压力/Pa
持续时间/min
GB/T 7106-—2008
乐力/Pa
注：图中符号→表示将试件的可开启分开关5次。200
5151515
检测加小
图3稳定加压顺序示意图
8. 4波动加压法
按照图4、表5顺序加压，并按以下步骤操作：a)谢水：对搭个门窗i件均句地水.水量为 3L/(in·in），400
加压：在稳定淋水的同时施加波动压，波动压力的大小而平均值表示，波幅为平均值的0.5b
倍，定级检测时，遂级加压至出现严重渗漏，工程检洲时，直接加压牟水密性能指标值，加正速度约 lor:Pa/s,波动压力作用时间为1 min或产生严重渗满为止。c）观察记录：在逐级升压及持续作用过程中，观察并参照表6记录渗漏状态及部位。力/a
预备加
++°++*+++间
检测加压Www.bzxZ.net
注：图中符号表示将试件的刃启部分万关5次．图4波动加压示意图
波动压力低！
上限值
平均值
下限值
波动周期/s
每级加压时间/min
穆漏妆态
试性内:出现水滴
水科联或线，但未渗出试件界区局部少量喷溅
持续喷溅出试件界面
特续流山试件界面
注I：后两项为严重渗漏
表 5 波动加压顺序表
表6渗漏状态符号表
注2：稳定加压波动加压检测结果均来用比表8.5分级指标值的确定
GH/I 7106—2008
记录每个试件的严重渗溯力差值，以严重渗漏压力差值的前-级检测压力差俏作为该试件水性能检测值，如果工程水密性能指标值对应的床力差值作用下术发生渗蒲，则此值作为该试件的检测值
三试件水等性能检测值综合方法为：一般取三撑检测值的算术平均值。如果一障检测值中最高值程中间值相差两个检测压力等级以上时，将该最高值降至比中间值高两个检测压力等级后，再迹行算术平均。如果3个检测值中较小的两值相等时，其中任意一值可视为中间值，9抗风压性能检测
9.1检测项目
9.1.1变形检测
检测试件在逐步递增的压作用下，测试杆件相对面法线挠度的变化，得正检测压力差P。9.1.2反复加压检测
检测试件在压力差P（定级检测时)或P（上程检测时）的反复作用下，是否发生损坏和功能障碍。9.t.3定级检测或工程检测
检测试件在瞬时风压作用下，抵抗损坏和功能障碍的能力。定级检测是为了确定产品的抗风压性能分级的检测，检测压力差为P；工程检测是考核实际工程的外门窗能否满足工程设计要求的检测，检测压力差为P。9. 2检测方法
9. 2. 1检测加压顺序
检测加压顺序见图5，
GB/T 7106—2008
预备加末
变形效测
预备加压
变形检测
F或所
证：图小符号一表示将试件的可开启部分开关次。-或-
反复小应测
图5检测加压顺序示意图
9.2.2确定测点和安装位移计
将位移计安装在规定位置上。测点位置规楚如下：为或
定级或1程控测
）对丁测试杆件：测点布置见图6。中间测点在测试杆件中点位置，两端测点在距该杆件端点向中点方向10 mm处。当试件的相对挠度最大的杆件难以判定时，也可选取两根或多根测试机件(见图7)分别布点测量，
注：
三测点初始读数侦（nim)：
三测点在医,力获作用过程中的稳定读数(mn)：测试杆件两端测点\、之间的长度(mm)。图 6测试杆件测点分布图
b）对于单扇固定扇:测点布置见图8，对于单扇平并窗(门)：当采用单锁点时,测点布置见图9,取距锁点最远的窗(门)扇白由边(非铰链边)端点的角位移值为最大挠度值，当窗(门)扇上有受力杆件时应同时浏量该杆件的最
