ICS47.020.30
中华人民共和国国家标准
GB/T5852008
代替GB/T585—1999
船用法兰铸钢截正止回阀
Marine cast steel flanged stop check valves2008-08-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2009-02-01实施

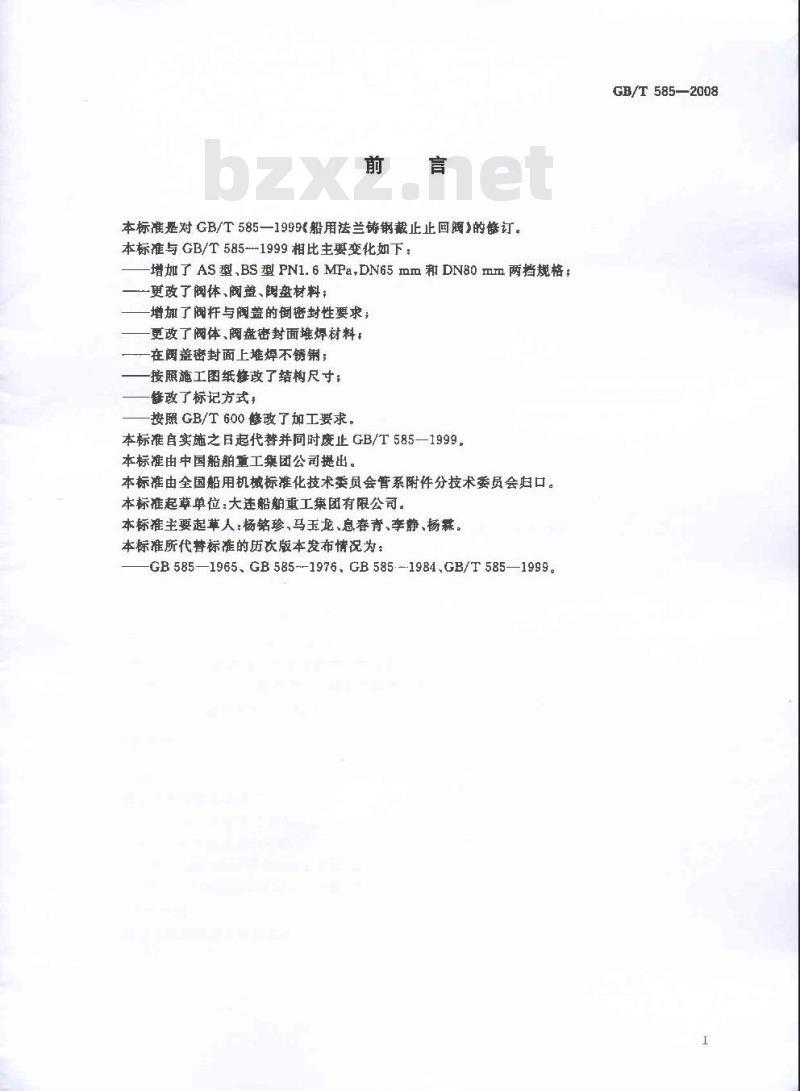

本标准是对GB/T585—1999船用法兰铸钢截止止回阀》的够订。本标准与GB/T585-1999相比主要变化如下：增加了AS型、BS型PN1.6MPa，DN65ⅡⅡ和DN80mm两档规格；一更改了阀体、阀盖、闽盘材料；增划了阀杆与阀盖的倒密封性要求；更改了阀体、阀盘密封面堆焊材料：在阀盖密封面上堆焊不锈钢；
接照施工图纸修改了结构尺寸；静政了标记方式，
按照GB/T600修改了加工要求。
本标准自实施之日起代替并间时废止GB/T585—1999。本标准由中国船舶重工集团公司提出。本标准由全国船用机械标准化技术委员会管系附件分技术委员会归口。本标准起草单位：大连船舶重工集团有限公司。本标准主要起草人：杨铭珍，马玉龙、息春青、李静、杨霖。本标准所代替标准的历欢版本发布情况为：GB585—1965、GB585--1976GB585--1984,GB/T585—1999。GB/T5852008

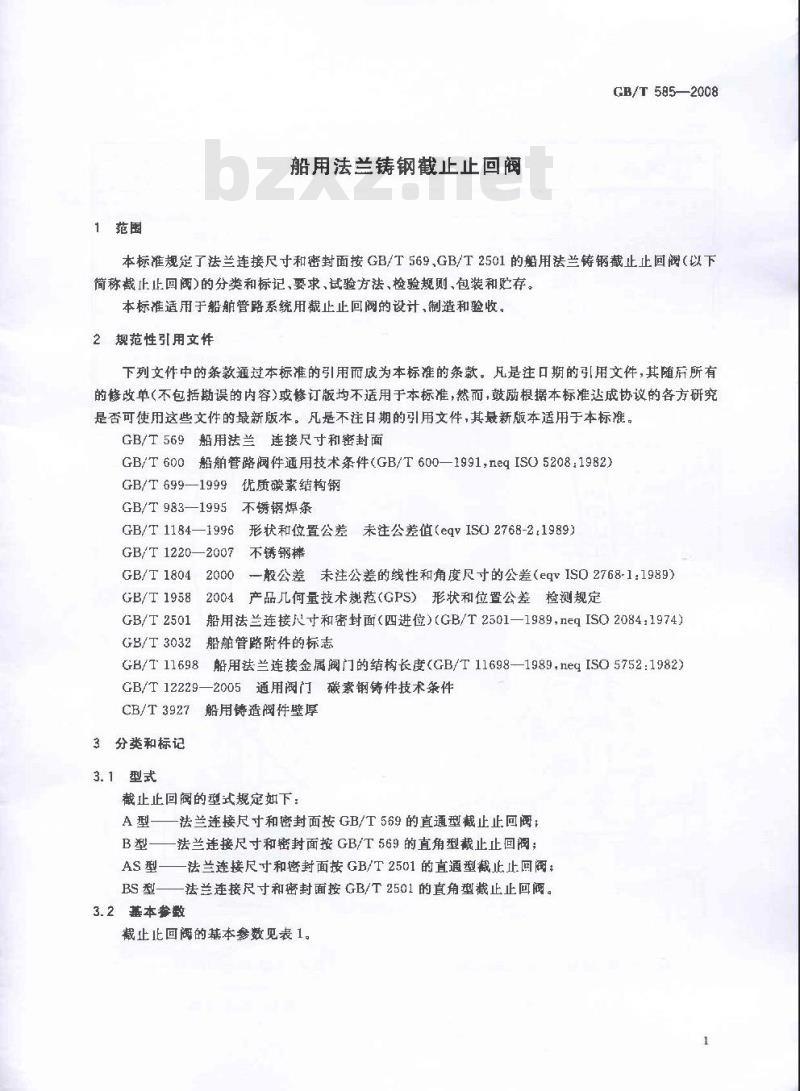

1范围
船用法兰铸钢截止止回阀
GB/T585—2008
本标准规定了法兰连接尺寸和密封面按GB/T569，GB/T2501的船用法兰铸钢截止止回阀（以下简称截止止回阅)的分类和标记、要求，试验方法、检验规则、包装和贮存。本标准适用于船舶管路系统用截止止回阀的设计、制造和验收，2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注口期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注甘期的引用文件，其最新版本适用于本标准，GB/T569船用法兰连接尺寸和密封面GB/T600船舶管路阀件通用技术条件（GB/T600—1991，HeqISO5208：1982）GB/T699—1999优质碳素结构钢
GB/T983—1995不锈钢焊条
GB/T1184—1996形状和位置公差未注公差值（eqvISO2768-2.1989）GB/T1220—2007不锈钢棒
GB/T18042000-般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1:1989）GB/T 1958
GB/T 2501
2004产品几何量技术规范（GPS）形状和位置公差检测规定船用法兰连接尺寸和密封面（四进位）(GB/T2501—1989，neqISO2084:1974）船舶管路附件的标志
GB/T3032
GB/T 11698:
船用法兰连接金属阀门的结构长度（GB/T11698—1989，neqISO5752:1982）GB/T12229—2005通用阀门碳素钢铸件技术条件船用铸造阀件壁厚
CB/T 3927
3分类和标记
3.1型式
截止止回阅的型式规定如下：
法兰连接尺寸和密封面按GB/T569的直通型截止止回阀：A型
B型—一法兰连接尺寸和密封面按GB/T569的直角型截止止回阀；AS型一法兰连接尺寸和密封面按GB/T2501的直通型截止止回阀：BS型—
法兰连接尺寸和密封面按GB/T2501的直角型截止止回阀。3. 2 基本参数
截止止回阀的基本参数见表1。
GB/T 585—2008
表1截止止回阅的基本参数
公称压力PN/
3.3结构和基本片
PN 1.0 MPa,F
图2和表2
N16MPa和PN
图1A型、AS型(DN20DN150）
公称通径DN/
65~150
125~150
200-300
65~250
20-450
适用介质
淡水、滑油、燃油和温度不超
过300℃的蒸气
淡水、滑油、燃油和温度不翅
过400的蒸气
淡水、滑油、燃油和温度不超
过300C的蒸气
淡水、滑油、燃油和溢度不超
过00的蒸气
5MPa的A型、B型载止止回阀的结构和基本尺寸见图1、单位为毫米
DN20-DN
图 2B型、BS型(DN 20~DN 150)
结构尺寸
A型B型www.bzxz.net
A型B型

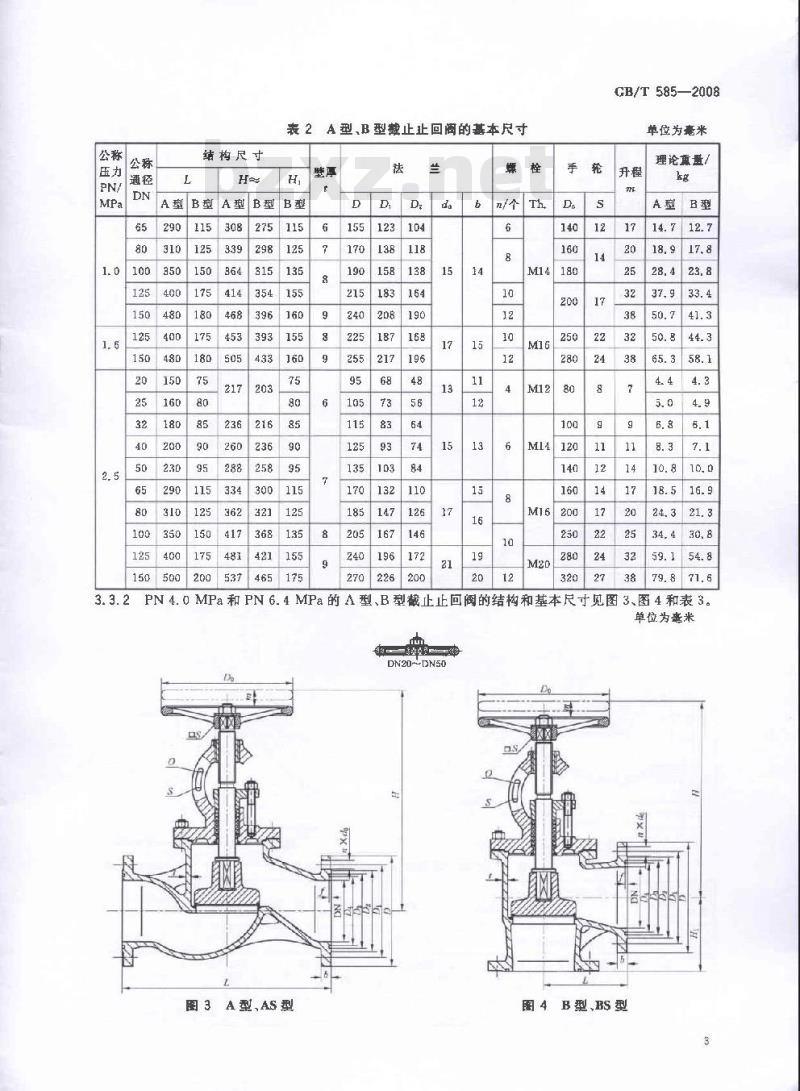

2A型B型载止止回阔的基本尺寸
GB/T585—2008
单位为毫米
理论再量
4MPa的A型、B型截止止回阀的结构和基本尺寸见图3、图4和表3。MPa和PN6.4
单位为毫米
DN20DNS0
图3A型AS型
图 4 B 型、BS 型
GB/T585-2008
公称公称
结构尺寸
A型B型A型B型B型
图1、图2、图5、图
表3A型、B型截止止回阀的基本尺寸厚
M16250
M20280
单位为暗米
理论重量
截止止回阀的结构和基本尺寸见的AS型、BS型
和PN2u5MPaE
~DN150甩图
和图21DN175
图5AS型(DN175~DN300)
DN300见图
和图6），
BS型(DN175DN300)
表4AS型、BS型截止止回两的基本尺寸公称
结构尺
AS型BS型
AS型BS型
双/个
单位为米
理论量/
225.0216.9
表5。
结构尺寸
AS型BS型
公称公称
表4（续）
MPa的AS型
AS型、BS
AS型BS型AS型BS型BS型
BS型裁正上回
止止回闯的
121105
的结构
GB/T585—2008
单位为毫米
理论重量/
老尺寸见图3、图4和
单位为毫米
M16250
M16100
M20160
理论重量/
GB/T585—2008
3.4标记
3.4.1产品标记
公称通径数值，单位为毫米（mm）十倍公称压力的数值，单位为兆帕（MPa）型式
3.4.2标记示例
公称压力为2.5MPa、公称通径为50mm、法兰连接尺寸和密封面按GB/T569的直通型截止止回阀标记为：
截止止回阀GB/T585—2008A25050公称压力为1.0MPa、公称通径为200mm、法兰连接尺寸和密封面按GB/T2501的直角型截止止回阔标记为：
截止止回阀
4要求
4.1材料
GB/T585—2008BS10200
截止止回阀的主要季件材料按表6的规定。4.1.1
表6截止止回阅的主要零件材料
零件名称
阅体密封面
蓝倒密封面
阔盘密封面
堆焊不锈钢
堆焊不锈钢
优通碳素钢
堆焊不锈辋
不锈钢
ZG275-485
ZG275-485
4.1.2铸件每炉应至少有三个带有炉号的备查试样，保存期不应少于3a。4.2强度
截止止回阀阀体在1.5PN液压下应无渗漏。4.3密封性
4.3.1截止止回阀阀盘和阀座之间的密封面在1.1PN的液压下应无游漏。标准编号
GB/T12229-2005
GB/T983—1995
GB/T12229—2005
GB/T983—1995
GB/T6991999
GB/T983—1995
GB/T 1220—2007
4.3.2截止止回阀密封面止回试验在0.3MPa的液压下应无渗澜。4.3.3截止止回阅阀杆和阀盘填料腔的密封面，在1.1PN的液压下填料腔允许有（0.01DN)mm/s的淤漏量。
4.4尺寸公差
4.4.1截止止回阅的壁厚应符合CB/T3927的要求；壁厚公差应符合GB/T600的要求。4.4.2截止止回阅的线性尺寸未注公差应符合GB/T1804-2000之m级的要求。4.4.3A型和B型裁止止回阅的结构长度公差应符合施工图纸的要求，AS型和BS型截止止回阀的结构长度公差应符合GB/T11698的要求。6
4.5形位公差
截止止回阀的形位公差应符合GB/T1184—1996之K级的要求。4.6外观
截止止回阀的外观应符合GB/T600的要求。4. 7 量
截止止回阀的重量见表2～表5，其重量的正偏差不应超过理论重量的4%。4.8标志
截止止回阀的标志应符合GB/T3032的要求5试验方法
5.1材料
注能试验按 GB/T 12229
铸件的化学成分和
查材质报告单，结果应抢合
4.1的要求
5.2强度
截止止回阀
5.3密封性
GB/T 585--2008
2005规定的方法进行，铸件以外其他材料应检度试验方法按GB/T600的规定进行，结果应符合4.2的要求。回阀网盘和阅座之间密封面的试验方法按GB/T600的规定进行，结果应符合1.3.1的5.3. 1
裁止止
要求。
回网密封面止回试验方法接GB/T600-的规定进行，结果应符含4.32的要求。5.3.2
截止！
戴止止回阅杆和闵盖填料腔的密封面试验方法按GB/T600的规定进行结果应符合4.3.35.3.3
的要求。
5.4尺寸公差
5.4.1截止止月的壁厚应用测厚仪，卡钳或钢尺检套，结果应符合3.3和4.4.的要求。同线性尺寸公差用相应等级
截止止口
的量具检查·结果应符合3.和44.2的要求。截止止回图的结构长度公差应用钢尺或满标卡尺检查，结果应符含3.3和4.4.3的要求。5.5形位公差
截止止回的形位人按GB/T1958—2004的规定进行检查，结果应符合4,5的要求，5.6外观
截止止回阔的外观用日测法检查，结果应符合4.6的要求。5.7面量
将截止止回阀放在分度值不大于0.1kg的衡器上进行称重，结果应符合4.7的要求。5.8标志
截止止回阔的标志用目测的方法检查，结果应符合4.8的要求。捡验规则
6. 1检验分类
a）型式检验：
b）出厂检验。
6.2型式检验
6.2. 1检验时机
有下列情说之一时，截止正回阀应进行型式检验：GB/T585—2008
a）产品试制鉴定：
b）产品工艺发生重大变化：
c）上级质量检验部门提出要求。6.2.2检验项目
截止止网阀型式检验项目按表7的规定。截止止回阀型式检验和出厂检验的项目表7
检验项目
密封性
尺寸公差
形位公整
注，为必检项目；一为不检项目。6.2.3检验样品数量
型式检验
截止止回阀型式检验的样品数量应为3个。出厂检验
要求的章条号
试验方法的章条号
6.2.4判定规则
截止止回阅所有样品全部检验项目符合要求，判为型式检验合格。铸件化学成分、力学性能试验若有不符合要求的截止止回阀，则判为型式检验不合格，若有其他不符合要求的项目，应加倍取样复验若复验符合要求，仍判截止止回阀型式检验合格，若复验仍有不符合要求的项自，则判为型式检验不合格。6.3出厂检验
6.3.1检验项目
截止止回阀出厂检验项目按表了的规定。6.3.2检验样品数量
除铸件化学成分和力学性能检验按组批规格（同一炉号为一批）检验外，其他检验应逐个产品进行。6.3.3判定规则
全部检验项自符合要求的裁止止回阀判定出厂检验合格；铸件化学成分、力学性能试验若有不符合要求的截止止回阀，则判为出厂检验不合格，其他项目的检验，若有不符合要求的截止止回阀，允许返修后进行复验。若复验符合要求，仍判该截止止回阅出厂检验合格，若复验仍不符合要求，则判该截止止8
回阀不合格。
包装和购存
截止止回阅的包装和忙存按GB/T600的规定进行。GB/T5852008
