本标准代替ＧＢ／Ｔ２０３０—１９８０《青铜吸入通海阀》和ＧＢ／Ｔ１１６９２—１９８９《青铜吸入通海阀(四进位)》。 本标准规定了法兰连接尺寸和密封面按ＧＢ／Ｔ５６９和ＧＢ／Ｔ２５０１的青铜吸入通海阀的分类和标记、要求、试验方法、检验规则、包装和贮存。本标准适用于淡水、海水船舶管路系统用的通海阀的设计、制造和验收。 本标准与ＧＢ／Ｔ２０３０—１９８０、ＧＢ／Ｔ１１６９２—１９８９相比主要变化如下：———本标准将ＧＢ／Ｔ２０３０—１９８０和ＧＢ／Ｔ１１６９２—１９８９整合为一个标准。原ＧＢ／Ｔ２０３０—１９８０规定的型式为本标准的Ｂ型；原ＧＢ／Ｔ１１６９２—１９８９规定的型式为本标准的ＢＳ型———Ｂ型通海阀公称通径由ＤＮ８０～ＤＮ４００扩展到ＤＮ５０～ＤＮ４００。———调整犎尺寸。———手轮的材料修改为ＷＣＡ。———增加“倒密封”结构。 GB/T 2030-2008 青铜吸入通海阀 GB/T2030-2008 标准下载解压密码：www.bzxz.net

ICS47.020.30

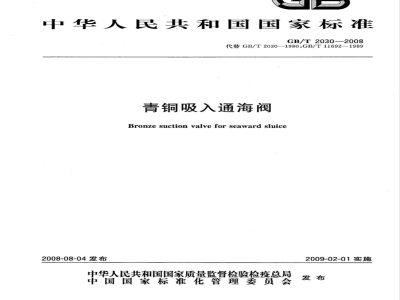

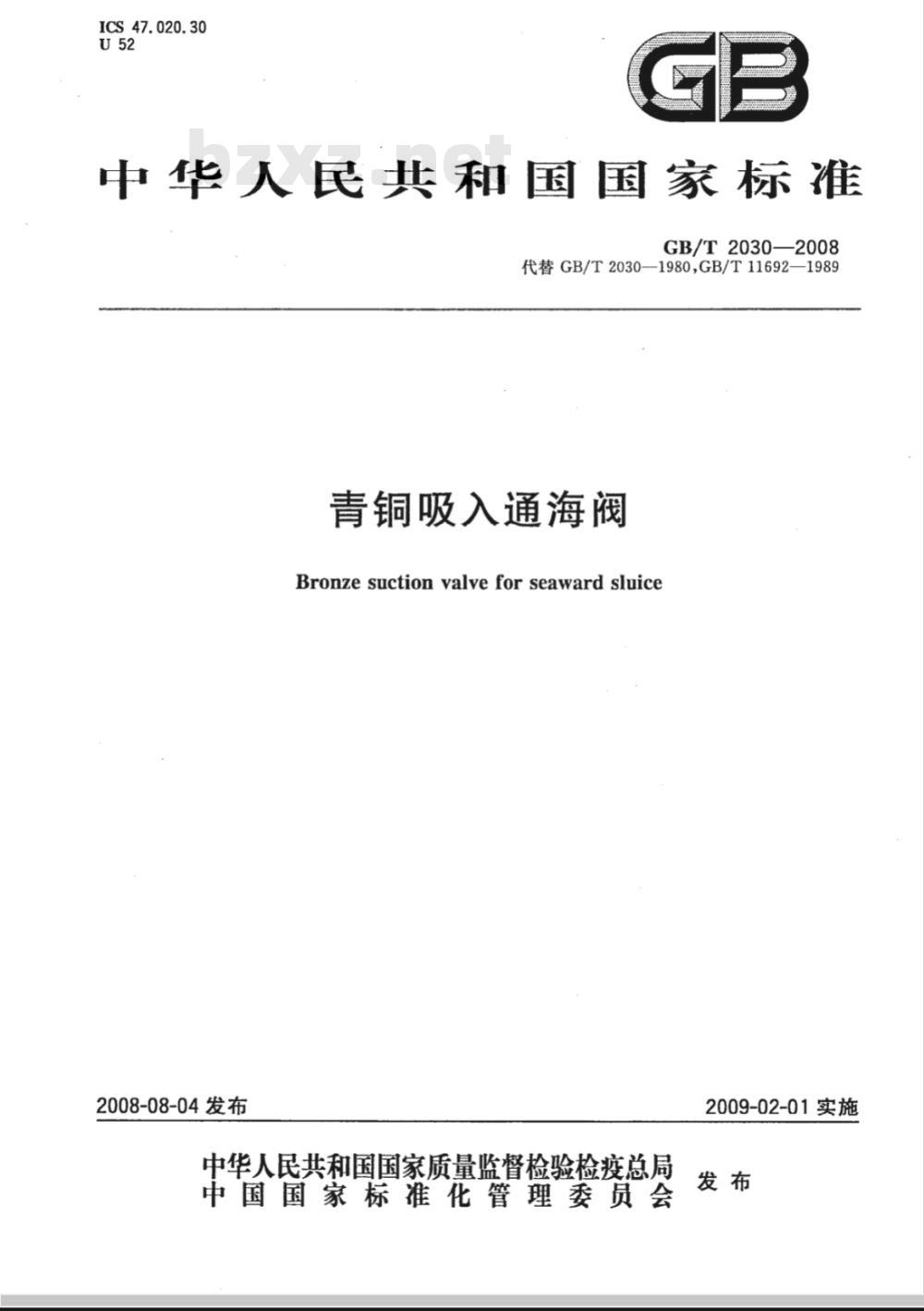

中华人民共和国国家标准
GB/T2030—2008
代替GB/T2030——1980，GB/T11692—1989青铜吸入通海阀
Bronze suction valvefor seaward sluice2008-08-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2009-02-01实施
GB/T2030—2008
本标准代替GB/T2030—1980《青铜吸入通海阀》和GB/T11692—1989《青铜吸入通海阀（四进位)》。
本标准与GB/T2030--1980、GB/T11692—1989相比主要变化如下：本标准将GB/T2030—1980和GB/T11692—1989整合为一个标准。原GB/T2030—1980规定的型式为本标准的B型；原GB/T11692—1989规定的型式为本标准的BS型。B型通海阀公称通径由DN80DN400扩展到DN50～DN400。调整H尺寸。
手轮的材料修改为WCA。
增加“倒密封”结构。
本标准由中国船舶重工集团公司提出。本标准由全国船用机械标准化技术委员会管系附件分技术委员会归口。本标准起草单位：大连船舶重工集团有限公司、大连金煤阀门有限公司。本标准主要起草人：刘小朋、薄英、邱金泉、马玉龙、刘军、于德延。本标准所代替标准的历次版本发布情况为：GB/T2030—1980;
-GB/T11692—1989。
1范围
青铜吸入通海阀
GB/T2030—2008
本标准规定了法兰连接尺寸和密封面按GB/T569和GB/T2501的青铜吸入通海阀（以下简称通海阀》的分类和标记、要求、试验方法、检验规则、包装和贮存。本标准适用于淡水、海水船舶管路系统用的通海阀的设计、制造和验收。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T41—2000六角螺母C级（eqvISO4034：1999）GB/T569船用法兰连接尺寸和密封面GB/T600
船舶管路阀件通用技术条件（GB/T600—1991，neqISO5208：1982）GB/T897—1988双头螺柱bm=1d
铸造铜合金技术条件（neqISO1338：1977)GB/T1176--1987
GB/T1184--1996
形状和位置公差未注公差值(eqvISO2768-2：1989）GB/T1804—2000
一般公差未注公差的线性和角度尺寸的公差（eqvISO2768-1：1989）GB/T1958
GB/T2501
GB/T3032
产品几何量技术规范（GPS）形状和位置公差检测规定船用法兰连接尺寸和密封面（四进位）(GB/T2501—1989，neqISO2084：1974)船舶管路附件的标志
GB/T4123—2007铜及铜合金拉制棒GB/T11698
船用法兰连接金属阀门的结构长度（GB/T11698—1989，neqISO5752：1982）GB/T12229—2005通用阀门碳素钢铸件技术条件CB/T3927
3分类和标记
3.1型式
船用铸造阀件壁厚
通海阀的型式规定如下：
B型——法兰连接尺寸和密封面按GB/T569的通海阀；BS型一—法兰连接尺寸和密封面按GB/T2501的通海阀。3.2基本参数
通海阀的基本参数见表1。
表1通海阀的基本参数
公称压力PN
公称通径DN
50~400
GB/T2030—2008
3.3结构和尺寸
通海阀的结构和基本尺寸见图1和表2、表3。DN
图1B型、BS型通海阀
表2B型通海阀的基本尺寸
公称通径
结构尺寸
单位为毫米
公称通径
结构尺寸
产品标记
标记示例
表3BS型通海阀的基本尺寸
公称通径数值：不足三位的前边加“o”；单位为毫米(mm）10倍公称压力的数值，单位为兆帕（MPa）-型式
GB/T2030—2008
单位为毫米
公称压力为0.4MPa，公称通径50mm，法兰连接尺寸和密封面按GB/T569的青铜吸入通海阀标记为：
通海阀
GB/T2030—2008B4050
公称压力为0.4MPa，公称通径200mm，法兰连接尺寸和密封面按GB/T2501的青铜吸人通海阀标记为：
通海阀
4要求
4.1材料
GB/T20302008BS4200
4.1.1通海阀的主要零件材料见表4。表4通海阀的主要零件材料
零件名称
阀体、阀盖、阀盘
填料压盖
铸锡青铜
铝青铜
铸铝青铜
ZCuSn10Zn2
QA19-2
ZCuA19Mn2
标准号
GB/T1176—1987
GB/T4423—2007
GB/T12229—2005
GB/T1176-1987
GB/T2030—2008
零件名称
油浸麻
表4(续)
4.1.2铸件每炉应至少有三个带炉号的备查试棒，保存期不应少于3a。4.2强度
阀体在0.6MPa液压下应无渗漏。4.3密封性
4.3.1通海阀阀盘密封面在0.44MPa的液压下应无渗漏。标准号
GB/T 897--1988
GB/T41—2000
4.3.2通海阀阀杆与阀盖密封面在0.44MPa液压下允许有(0.01×DN)mm/s的渗漏量。4.4尺寸公差
4.4.1通海阀的壁厚应符合CB/T3927的要求；壁厚公差应符合GB/T600的要求，4.4.2通海阀的线性尺寸未注公差应符合GB/T1804一2000之m级的要求。4.4.3B型通海阀的结构长度及公差应符合本标准的要求；BS型通海阀的结构长度及公差应符合GB/T11698的要求。
4.5形位公差
通海阀的形位公差应符合GB/T1184—1996之H级要求。4.6外观
通海阀的外观应符合GB/T600的要求。4.7重量
通海阀的重量见表2和表3，其重量正偏差应不超过理论重量的4%。4.8标志
通海阀的标志应符合GB/T3032的要求。5试验方法
5.1材料
5.1.1铸件的化学成分和力学性能试验按GB/T11761987和GB/T12229—2005规定的方法进行，结果应符合4.1.1的要求。
5.1.2其他材料应检查材质报告单，结果应符合4.1.1要求。5.2强度
通海阀的强度试验按GB/T600规定的方法进行，结果应符合4.2的要求。5.3密封性
通海阀的密封性试验按GB/T600规定的方法进行，结果应符合4.3.1和4.3.2的要求。5.4尺寸公差
5.4.1通海阀的壁厚及公差应用测厚仪、卡钳或钢尺检查，结果应符合3.3和4.4.1的要求。5.4.2通海阀的线性尺寸公差用相应等级的量具检查，结果应符合3.3和4.4.2的要求。5.4.3通海阀的结构长度及公差应用钢尺或游标卡尺检查，结果应符合3.3和4.4.3的要求。5.5形位公差
通海阀的形位公差按GB/T1958规定的方法检查，结果应符合4.5的要求。4
5.6外观
通海阀的外观用目测方法检查，结果应符合4.6的要求。5.7重量
GB/T2030—2008
将通海阀放在分度值不大于0.1kg的衡器上进行称重，结果应符合4.7的要求。5.8标志
通海阀的标志用目测的方法检查，结果应符合4.8的要求。6检验规则
6.1检验分类
通海阀的检验分类如下：
a）型式检验；
b）出厂检验。
6.2型式检验
6.2.1检验时机
有下列情况之一时，通海阀应进行型式检验：a）产品试制鉴定时；
生产工艺发生重大变化时；bZxz.net
上级质量检验部门提出要求时。c）
6.2.2检验项目
通海阀的型式检验项目按表5的规定。表5通海阀的型式检验和出厂检验项目序号
检验项目
密封性
尺寸公差
形位公差
注：·为必检项目；一为不检项目。检验样品数量
要求的章条号
4.1.1、4.1.2
试验方法的章条号
5.1.1、5.1.2
型式检验
出厂检验
通海阀的型式检验除材料按组批规格（同一炉号为一批）检验外，其余检验样品数量应为3个。6.2.4判定规则
通海阀所有样品全部检验项目符合要求，判为型式检验合格；材料若不符合要求，则判该批通海阀型式检验不合格；其他项目若有不符合要求的，应加倍取样复验，若复验合格，仍判为型式检验合格；若仍有不符合要求的项目，则判为型式检验不合格。5
GB/T2030-2008
6.3出厂检验
6.3.1检验项目
通海阀出厂检验项目按表5的规定。6.3.2检验样品数量
除材料检验按组批规格（同一炉号为一批)检验外，其他检验应逐个产品进行。6.3.3判定规则
全部检验项目符合要求的通海阀判定出厂检验合格；材料若不符合要求，则判该批通海阀出厂检验不合格；其他项目的检验，若有不符合要求的通海阀，允许返修后进行复验，若复验合格，则判该通海阀出厂检验合格；若复验仍不符合要求，则判该通海阀不合格。包装和贮存
通海阀的包装和贮存按GB/T600的规定进行。6
GB/T2030-2008
中华人民共和国
国家标准
青铜吸入通海阀
GB/T2030—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75字数12于字
2008年11月第一版
2008年11月第一次印刷
书号：155066·1-34329
如有印装差错
告由本社发行中心调换
版权专有侵权必究
举报电话：(010)68533533
