本标准规定了风机的A声级、声压级及声功率级的噪声测量方法。 本标准适用于一般型式的通风机、透平鼓风机、透平压缩机和罗茨鼓风机的噪声测量。 本标准是对GB/T 2888-1991《风机和罗茨鼓风机噪声测量方法》的修订。本标准与GB/T 2888-1991相比较，主要技术内容变化如下：——标题“主题内容与应用范围”改为“范围”。——重新确认引用标准的有效性并补充了相应标准。——第3章中标题中的“代号”改为“单位”。——在3.2中增加自由进口、自由出口通风机声源，并将图标与图形说明合并。——将9.2.1.1中“通风机做出气气动性能试验时”改为“通风机进行自由进口、管道出口性能试验时”。增加图标说明。——将9.2.1.2中“通风机做出气气动性能试验时”改为“通风机进行管道进口、自由出口性能试验时”。增加图标说明。——将9.2.1.3中“通风机做进气、出气气动性能试验时”改为“通风机进行管道进口、管道出口性能试验时”。增加图标说明。增加“测量出气风筒的出气口辐射的噪声，测点位置D是在与出气口轴线45°方向，与出气口中心的距离为标准长度，测点位置应选在无气流涡区处。”——在9.2.1.4、9.2.1.5、9.2.2中增加图标说明。——在10.2.1中，当试验转速n与额定转速no不同时，对声压级换算公式做了修改。——在10.2.2中，当大气压和温度与标准状态相差较大时，对声压级换算公式做了修改。——增加了在10.2.3通风机噪声的比A声级计算公式。——对原标准中的某些参数的单位及图形标注等进行了修改。 GB/T 2888-2008 风机和罗茨鼓风机噪声测量方法 GB/T2888-2008 标准下载解压密码：www.bzxz.net

ICS23.120
中华人民共和国国家标准
GB/T 2888—2008
代替GB/T2888—1991

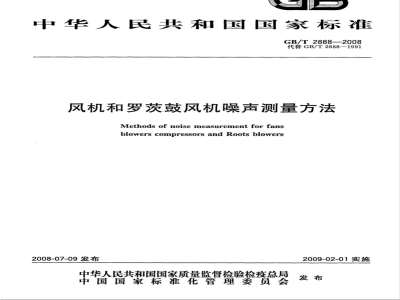

风机和罗茨鼓风机噪声测量方法Methods of noisemeasurement forfansblowers compressors and Roots blowers2008-07-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2009-02-01实施
规范性引用文件
术语、符号、单位
测量项目
测量条件
测量仪器、设备、台架及其要求测量装置
测量程序
9测量方法
10测量数据整理
11测量报告
附录A（资料性附录）
附录B（资料性附录）
声功率级测量
声功率级测量
自由声场法
邻近声场法
GB/T2888—2008Www.bzxZ.net
本标准是对GB/T2888一1991《风机和罗茨鼓风机噪声测量方法》的修订。本标准与GB/T2888—1991相比较，主要技术内容变化如下：一标题“主题内容与应用范围”改为“范围”。一重新确认引用标准的有效性并补充了相应标准。一第3章标题中的“代号”改为“单位”。一在3.2中增加自由进口、自由出口通风机声源，并将图标与图形说明合并。GB/T2888—2008
-将9.2.1.1中通风机做出气气动性能试验时”改为“通风机进行自由进口、管道出口性能试验时”。增加图标说明。
一一将9.2.1.2中“通风机做进气气动性能试验时”改为“通风机进行管道进口、自由出口性能试验时”。增加图标说明。
-将9.2.1.3中“通风机做进气、出气气动性能试验时”改为“通风机进行管道进口、管道出口性能试验时”。增加图标说明。增加“测量出气风筒的出气口辐射的噪声，测点位置D是在与出气口轴线45°方向，与出气口中心的距离为标准长度，测点位置应选在无气流涡区处。”在9.2.1.4、9.2.1.5、9.2.2中增加图标说明。一在10.2.1中，当试验转速n与额定转速no不同时，对声压级换算公式做了修改。一在10.2.2中，当大气压和温度与标准状态相差较大时，对声压级换算公式做了修改。一增加了10.2.3通风机噪声的比A声级计算公式。一对原标准中的某些参数的单位及图形标注等进行了修改。本标准的附录A、附录B为资料性附录。本标准由中国机械工业联合会提出。本标准由全国风机标准化技术委员会（SAC/TC187)归口。本标准起草单位：沈阳鼓风机（集团)有限公司、北京世纪静业噪声振动控制技术有限公司、长沙鼓风机广有限费任公司。
本标准主要起草人：陈中才、邵斌、朱贵秀、姜韵竹、肖滨诗、王栋国。本标准所代替标准的历次版本发布情况为：-GB2888—1982,GB/T2888—1991。m
1范围
风机和罗茨鼓风机噪声测量方法GB/T2888—2008
本标准规定了A声级和声压级的噪声测量方法，同时也规定了声功率级的噪声测量方法。本标准适用于一般型式的通风机、透平鼓风机、透平压缩机(以下简称风机)和罗茨鼓风机的噪声测量。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1236工业通风机用标准化风道进行性能试验（GB/T1236—2000，idtISO58011997）GB/T3947声学名词术语
GB/T10178工业通风机现场性能试验（GB/T10178—2006，ISO5802：2001，IDT）JB/T3165离心和轴流式鼓风机压缩机热力性能试验JB/T8690工业通风机噪声限值
JB/T8941.2一般用途罗茨鼓风机第2部分：性能试验方法3术语、符号、单位
3.1A声级
用声级计或用与此等效的测量仪器，经过A计权网络测出的噪声级称为A声级，用LA表示。单位为分贝，单位符号dB,本标准为明确以A特性计权用dB(A)表示。3.2声源
风机及罗茨鼓风机机壳、进气口、出气口等产生的噪声源，其具体声源部位（用×表示）。见图1～图7。
图1自由进口、自由出口通风机声源GB/T2888—2008
图2自由进口、管道出口通风机声源图3管道进口、自由出口通风机声源图4管道进口、管道出口通风机声源3.3标准声源
图5透平鼓风机和透平压缩机声源图6进出风管在同一直线上的罗茨鼓风机声源图7进出风管互相垂直的罗茨鼓风机声源GB/T2888--2008
在测量频率范围内输出非常稳定，具有良好的全指向性，并在消声室或混响室校正了的声源为标准声源。
3.4标准长度
噪声测点到声源点的距离。测量风机进、出气口噪声时，当叶轮直径小于或等于1m时，取标准长度为1m；当叶轮直径大于1m时，取标准长度等于叶轮直径。标准长度用L表示。测量风机和罗茨鼓风机机壳噪声时，标准长度取1m。3.5测邀值
对声级计的读数作了背景噪声修正后的值。3.6假定声源表面
包括声源在内，以隔声良好的基础平面结束的最小假定长方体表面。风机及罗茨鼓风机的凸起物3
GB/T2888—2008
视为声源的主体，全部包括在内。3.7半自由场
可设置声源，有一个反射面的声场。4测量项目
在规定的运转条件下，测量风机及罗茨鼓风机的A声级及频带声压级。5测量条件
5.1测量环境
5.1.1测量场所
测量场所应尽量选用除地面外无反射条件的场所，且应使测量的风机或罗茨鼓风机处于运转状态，测点至声源点间的距离为1倍和2倍标准长度时，其A声级的差值应不小于5dB(A)。如果不能满足上述条件时，测量场状态（室内尺寸、装置尺寸、配置、声场测量结果）应作记录。5.1.2背景噪声
测量地点应避免背景噪声影响，背景A声级和频带声压级应比被测机器至少低10dB。当两者差值为4dB～9dB时，应按表1修正，当两者差值小于3dB时，不能进行噪声测量。表1
有无测量对象时测量值之差/dB
修正值/dB
5.2运转条件
6、7、8、9
测量噪声时一般应在额定转速及流量条件下进行，当与用户协商同意，也可在其他条件下测量，但应明确记录具体运转条件。
对额定转速及流量的设定允许在额定值的士5%范围内。6测量仪器、设备、台架及其要求测量仪器为声级计和倍频带滤波器或用与此等效的测量仪器。声级计、倍频带滤波器应符合有关标准规定。
7测量装置
风机及罗茨鼓风机的测量装置应符合相应的性能试验方法标准。安装时应满足下列要求：a）尽量减小被测风机和罗茨鼓风机振动产生的噪声以及地面和其他物体的反射声；b）电动机噪声视为背景噪声(电动机和风机、罗茨鼓风机无法分开时除外)；测量风机和罗茨鼓风机机壳噪声时，管道进、出口噪声视为背景噪声，必要时应作消声处理；c)
d）测量风机进、出气口噪声时，风简远端的噪声视为背景噪声，必要时应作消声处理。8测量程序
测量风机及罗茨鼓风机噪声时一般与气动性能试验同时进行。每一工况点的噪声测量值应与相应气动性能测量值同时测出。若现场测试时可以在运转工况下测出。9测量方法
9.1测量步骤
9.1.1声级计的计权网络使用A档。4
9.1.2首先测量测点的背景噪声和声场衰减规律。9.1.3声级计的传声器应指向声源，测量者应侧向声源。GB/T2888—2008
9.1.4声级计的最小读数取0.5dB，指示值变动时取指针摆动的平均值，但指示值变动大于士4dB时，测量应停止。
9.1.5声级计在测量前、后均需校正。当误差超过声级计的精度时，应重新测量。9.2测点位置
9.2.1通风机测点位置
9.2.1.1通风机进行自由进口、管道出口性能试验时，测量进气口辐射的噪声，测点位置S是在进气口轴线上，与进气口中心的距离为标准长度，见图8～图14。偿鸟
图8轴流通风机
图9单吸入离心通风机
图10双吸入轴向进气的离心通风机（联轴器传动）M
图11双吸入轴向进气离心通风机（皮带传动）5
GB/T2888—2008
一台电机驱动的两台对称布置单吸入离心通风机真
图13带进气箱的双吸入离心通风机Mm
图14带90°弯头的轴流通风机
9.2.1.2通风机进行管道进口、自由出口性能试验时，测量出气口辐射的噪声，测点位置D是在与出气口轴线45方向，与出气口中心的距离为标准长度。测点位置应选在无气流涡区处和电动机噪声影响较少的地方。见图15～图18。OD
离心通风机
6电机直联的轴流通风机
图17减速箱传动的轴流通风机
图18双吸入单级轴流通风机（联轴器传动）GB/T2888—2008
9.2.1.3通风机进行管道进口、管道出口性能试验时，测量进气风筒的进气口辐射的噪声，测点位置S是在进气风管的进气口轴线上，与进气风管进气口的距离为标准长度。测量出气风简的出气口辐射的噪声，测点位置D是在与出气口轴线45°方向，与出气口中心的距离为标准长度，测点位置应选在无气流涡区处。
9.2.1.4通风机进行管道进口、管道出口性能试验时，测量机壳辐射的噪声，测点位置在通风机主轴水平面内、经过叶轮几何中心的直线上，距离壳体1m处。测点位置C、Cz..，M1、Mz..，见图19~图29。
电动机侧的测点位置M1、M2..的测量值，一般作为参考。但与通风机叶轮直联的电动机是通风机声源的一部分。
图19离心通风机
GB/T2888-—2008
图20单吸入带进气箱的离心通风机Mol
双吸入带进气箱的离心通风机
图22进口带90°弯头的轴流通风机
