本标准自实施之日起代替GB/T 5107-1985。本标准规定了焊接、切割和相关工艺设备用软管接头的术语和定义、特征、结构和连接尺寸、技术要求、试验及标记和包装。本标准适用于胶管内径为6.3mm~12.5mm的米制螺纹焊接、切割和相关工艺设备的软管连接及胶管内径为3.2mm~20mm的55°非密封管螺纹焊接、切割和相关工艺设备的软管连接。本标准是对GB/T 5107-1985《焊接和切割用软管接头》的修订，主要修订内容如下：———修改了中文和英文名称；———增加了胶管内径12.5mm的软管接头规格；———增加了M12×1软管接头规格；由M20×1.5代替原标准中的M18×1.5软管接头规格；———M16×1.5软管接头增加胶管内径6.3mm、8mm和10mm 的选用范围；M20×1.5软管接头增加胶管内径10mm和12.5mm的选用范围；———增加了内锥密封面螺纹接头尺寸和公差要求；———增加了软管接头螺纹公差要求；———增加了软管接头密封面粗糙度要求；———增加了软管接头的耐压性能要求；———增加了软管接头的试验、标记和包装；———删去了应由制造商控制部分的参数；———增加了规范性附录Ａ“55°非密封管螺纹软管接头的规格和尺寸”。 GB/T 5107-2008 气焊设备 焊接、切割和相关工艺设备用软管接头 GB/T5107-2008 标准下载解压密码：www.bzxz.net

ICS23.040.70
中华人民共和国国家标准
GB/T5107-2008
代替GB/T5107-1985
气焊设备
焊接、切割和
相关工艺设备用软管接头
Gas welding equipment-Hose connections for equipment forwelding,cuttingandalliedprocesses2008-08-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施
GB/T5107—2008

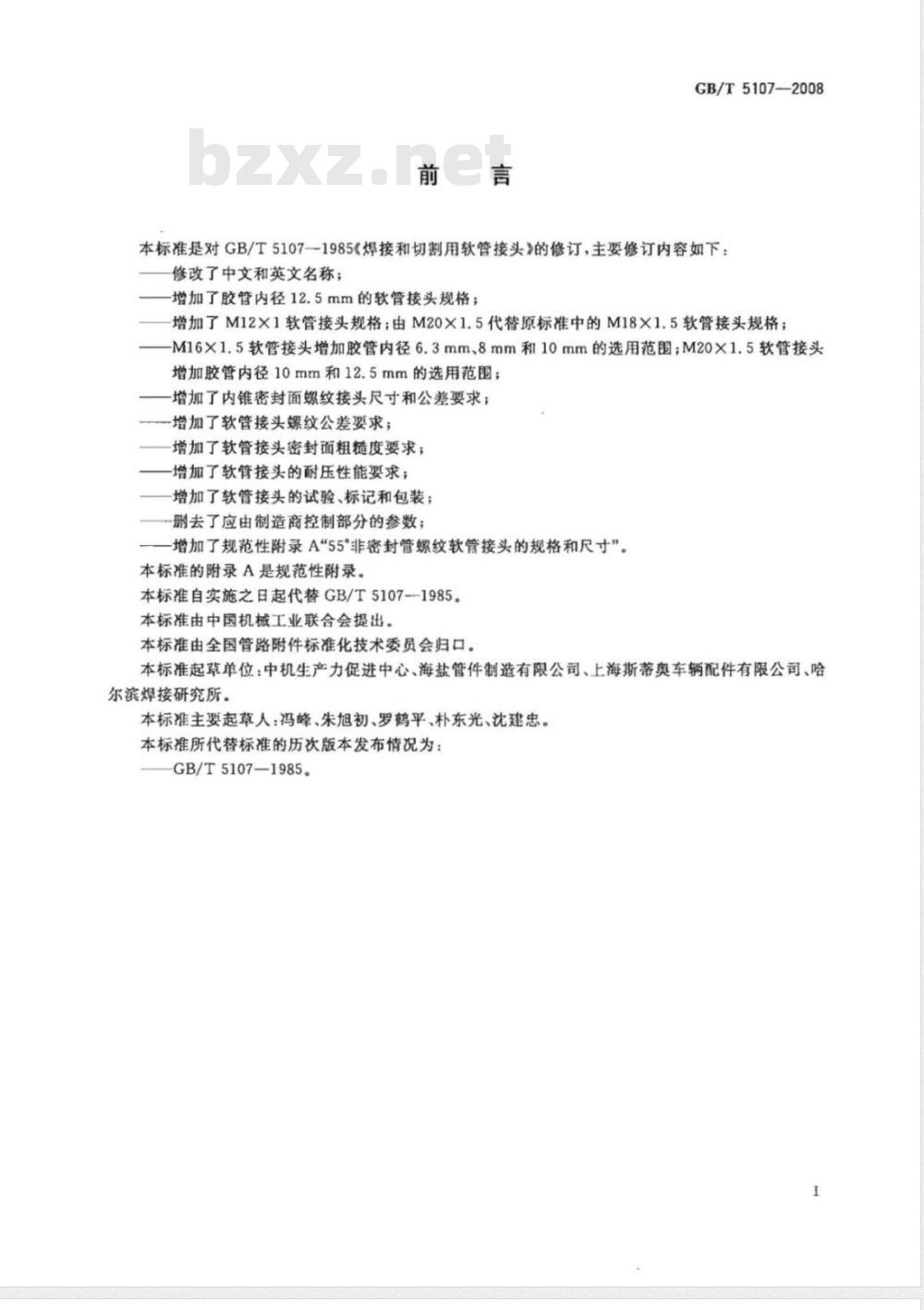

本标准是对GB/T5107-1985《焊接和切割用软管接头》的修订，主要修订内容如下：修改了中文和英文名称；
增加了胶管内径12.5mm的软管接头规格；增加了M12×1软管接头规格；由M20×1.5代替原标准中的M18×1.5软管接头规格；-M16X1.5软管接头增加胶管内径6.3mm、8mm和10mm的选用范围；M20×1.5软管接头增加胶管内径10mm和12.5mm的选用范围；增加了内锥密封面螺纹接头尺寸和公差要求；-增加了软管接头螺纹公差要求；增加了软管接头密封面粗糙度要求；增加了软臂接头的耐压性能要求；增加了软管接头的试验、标记和包装；删去了应由制造商控制部分的参数；-增加了规范性附录A“55°非密封管螺纹软管接头的规格和尺寸”。本标准的附录A是规范性附录。
本标准自实施之日起代替GB/T5107--1985。本标准由中国机械工业联合会提出。本标准由全国管路附件标准化技术委员会归口。本标准起草单位：中机生产力促进中心、海盐管件制造有限公司、上海斯蒂奥车辆配件有限公司、哈尔滨焊接研究所。
本标准主要起草人：冯峰、朱旭初、罗鹤平、朴东光、沈建忠。本标准所代替标准的历次版本发布情况为：GB/T5107-1985。
1范围
气焊设备焊接、切割和
相关工艺设备用软管接头
GB/T5107-2008
本标准规定了焊接、切割和相关工艺设备用软管接头的术语和定义、特征、结构和连接尺寸、技术要求、试验及标记和包装。
本标准适用于胶管内径为6.3mm~12.5mm的米制螺纹焊接、切割和相关工艺设备的软管连接及胶管内径为3.2mm～20mm的55°非密封管螺纹焊接、切割和相关工艺设备的软管连接。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T197普通螺纹公差（GB/T197—2003，ISO965-1：1998，1SOgeneralpurposemetricscrewthreads—Tolerances—Part1:Principles and basic data,MOD)GB/T730755°非密封管螺纹（GB/T7307—2001，cqvISO228-1:1994）GB/T17446流体传动系统及元件术语（GB/T17446—1998，idtISO5598：1985）ISO9539：1988用于焊接、切及相关工艺设备的材料（英文版）3术语和定义
GB/T17446确立的以及下列术语和定义适用于本标准。3.1
最大工作压力maximumworkingpressure软管接头在规定的使用条件下，能够保证系统正常运转的最高工作压力。3.2
耐压proofpressure
软管接头在2倍的最高工作压力下的承载能力，3.3
最小爆破压力minimumburstpressure软管接头应能承受的最低破坏压力，其值为3倍的最高工作压力。4软管接头的特征
软管接头由内锥密封面螺纹接头、球体密封面软管接头芯和接头螺母组成，见图1。1
GB/T5107-2008
一内锥密封面螺纹接头；
一接头螺母；
球体密封面软管接头芯。
5软管接头结构和连接尺寸
图1软管接头组成
内锥密封面螺纹接头结构见图2，其尺寸及公差见表1，外螺纹公差参照GB/T197的6I级或6g级。5.1
图2内锥密封面螺纹接头结构
螺纹d
M12×1
M12×1.25
a用于可燃气体为左旋螺纹。
b基准直径(接触的公称直径)。
c有效螺纹长度。
内锥密封面螺纹接头尺寸及公差a
单位为峦米
其他尺寸由制造商确定，
当使用GB/T7307规定的55°非密封管螺纹时，按附录A所给尺寸。GB/T5107-2008
5.2接头螺母结构见图3，其尺寸及公差见表2，内螺纹公差参照GB/T197的6H级。A型螺母
A型竭母适用于氧气或非可燃气体。B型螺母适用于可燃气体。
螺纹d
M12×1
M12×1.25
。用于可燃气体为左旋螺纹。
其他尺寸由制造商确定。
图3接头螺母结构
表2接头螺母尺寸及公差
B型螺母
单位为毫米
当使用GB/T7307规定的55°非密封管螺纹时，按附录A所给尺寸。5.3球体密封面软管接头芯结构见图4，其尺寸及公差见表3。SR
图4球体密封面软管接头芯结构
23(22)
GB/T5107—2008
胶管内径·
接头螺纹
M12×1
M12×1.25
3球体密封面软管接头芯尺寸及公差表3bzxz.net
8表中值为胶管公称通径，接头芯形状实际尺寸与其相配合。b基准直径(接触的公称直径)。
其他尺寸由制造商确定。
与胶管连接的接头芯形状由制造商确定。ds
单位为难米
为保证最大流量，d，尺寸应足够大，d，与接头芯形状最小外径之间壁厚应具有足够强度，以保证胶管被合适夹具固定时，可以承受胶管达到的最小爆破压力。当使用GB/T7307规定的55°非密封管螺纹时，按附录A所给尺寸。6技术要求
6.1零件材料
6.1.1软管接头材料的物理性能应符合ISO9539：1988的规定。软管接头的材料不得使用含铜量大于70%的合金。
6.1.2用于氧气的软管接头的表面应无油脂和其他涂层。6.2零件加工表面质量
6.2.1内锥密封面螺纹接头的外螺纹和连接螺母的内螺纹表面粗糙度Ra<3.2μm。6.2.2内锥密封面螺纹接头的内锥面和球体密封面软管接头芯的球面的表面粗糙度Ra≤1.6μm。6.2.3软管接头其他各表面粗糙度Ra≤6.3μm。6.3软管接头的耐压性能
用于氧气或非可燃气体的软管接头耐压性能应符合表4的规定。表4用于氧气或非可燃气体的软管接头的耐压性能最大工作压力
耐压试验
用于可燃气体的软管接头耐压性能应符合表5的规定。5用于可燃气体的软管接头的耐压性能表5
最大工作压力
耐压试验
最小爆破压力
最小爆破压力
7试验
7.1总则
当按本章进行试验时，软管接头应符合或超过表4或表5规定的压力要求。7.2试验组件
GB/T5107—2008
用于氧气或非可燃气体的软管接头试验组件应由内锥密封面螺纹接头、A型螺母、球体密封面软管接头芯组成；用于可燃气体的软管接头试验组件应由内锥密封面螺纹接头、B型螺母、球体密封面软管接头芯组成。
7.3耐压性能试验
将试验组件一端连接到水压试验装置中，另一端有效密封后连续加压至表4或表5所规定的耐压性能试验值时，保压3min无参漏为通过耐压性能试验。通过耐压性能试验的软管接头可继续进行最小爆破压力性能试验，但不得退回库房。7.4最小爆破压力性能试验
将通过耐压性能试验的软管接头试验组件一端连接到水压试验装置中，另一端有效密封后连续加压至表4或表5所规定的最小爆破压力性能试验值时，保压1min无泄漏为通过最小爆破压力性能试验。通过最小爆破压力性能试验的软管接头不得退回库房。最小爆破压力性能试验可在耐压性能试验通过时不卸压的状态下继续进行。7.5型式试验
型式试验包括耐压性能试验和最小爆破压力性能试验。有下列情况之一时，应进行型式检验：新产品鉴定成型，投入批量生产时；a）
产品工艺、材料、结构有较大改变，可能影响产品性能时；b）
产品停产1年以上，恢复生产时；c）
国家质量监督机构提出型式检验要求时。8标记和包装
8.1标记
软管接头上应有被连接胶管内径和制造商标记。8.2包装
产品出厂时应用纸盒或木箱包装，并附合格证书，合格证书应包括产品名称、规格和产品检验数据。GB/T5107—2008
附录A
（规范性附录）
55°非密封管螺纹软管接头的规格和尺寸A.1
15.1增加表A.1的内容，外螺纹公差参照A级。表A.1
螺纹d
a用于可燃气体为左旋螺纹。
b基准直径(接触的公称直径)。
c螺纹的有效长度。
内锥密封面螺纹接头尺寸及公差bh
5.2增加表A.2的内容，内螺纹公差参照A级。表A.2
螺纹α
用于可燃气体为左旋螺纹。
A.35.3增加表A.3的内容。
接头螺母尺寸及公差
单位为毫米
45°±2°
单位为旁米
11(12)
胶管内径*
20(19）
接头螺纹
球体密封面软管接头芯尺寸及公差bh
a表中值为胶管公称通径，接头芯形状实际尺寸与其相配合。b基准直径(接触的公称直径)。
GB/T5107—2008
单位为旁米
