本标准等同采用IEC 60269-1：2006。本标准为部分条文强制性标准，本标准的目的是规定熔断器或熔断器部件(熔断器底座、载熔件、熔断体)的特性 如果它们具有互换性(包括尺寸等) 它们就可以由具有相同特性的熔断器或熔断器部件来互换。本标准适用于装有额定分断能力不小于6kA的封闭式限流熔断体的熔断器。该熔断器作为保护标称电压不超过1 000V的交流工频电路或标称电压不超过1 500V的直流电路用。 GB 13539.1-2008 低压熔断器 第1部分：基本要求 GB13539.1-2008 标准下载解压密码：www.bzxz.net

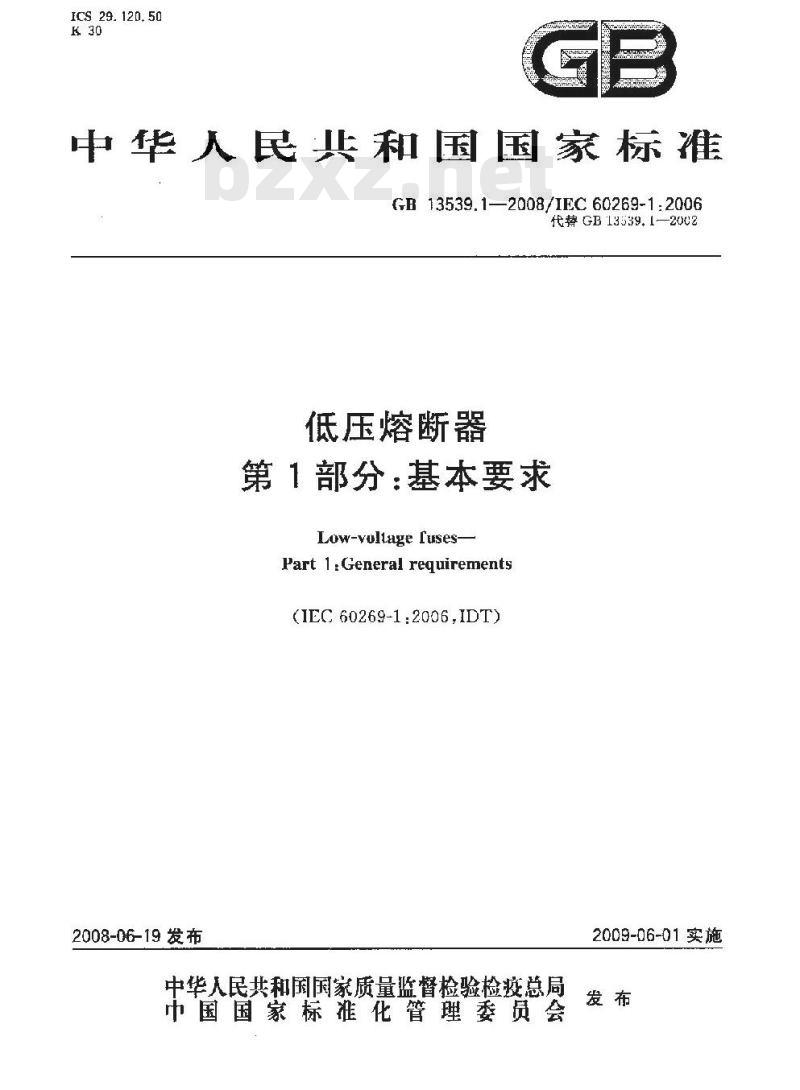

ICS 29. 120. 50

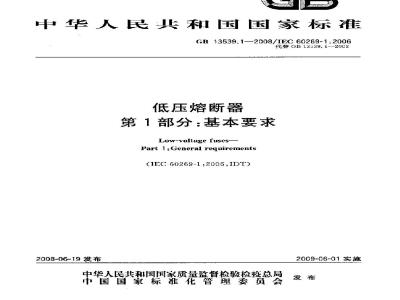

中华人民共和国国家标准
GB 13539.12008/IEC 60269-1:2006代势GB13539.1—2002
低压熔断器
第1部分：基本要求
Low-vultage Fuses-
Part 1 : General requirements(IEC 60269-1:2006,IDT)
2008-06-19 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2009-06-01实施

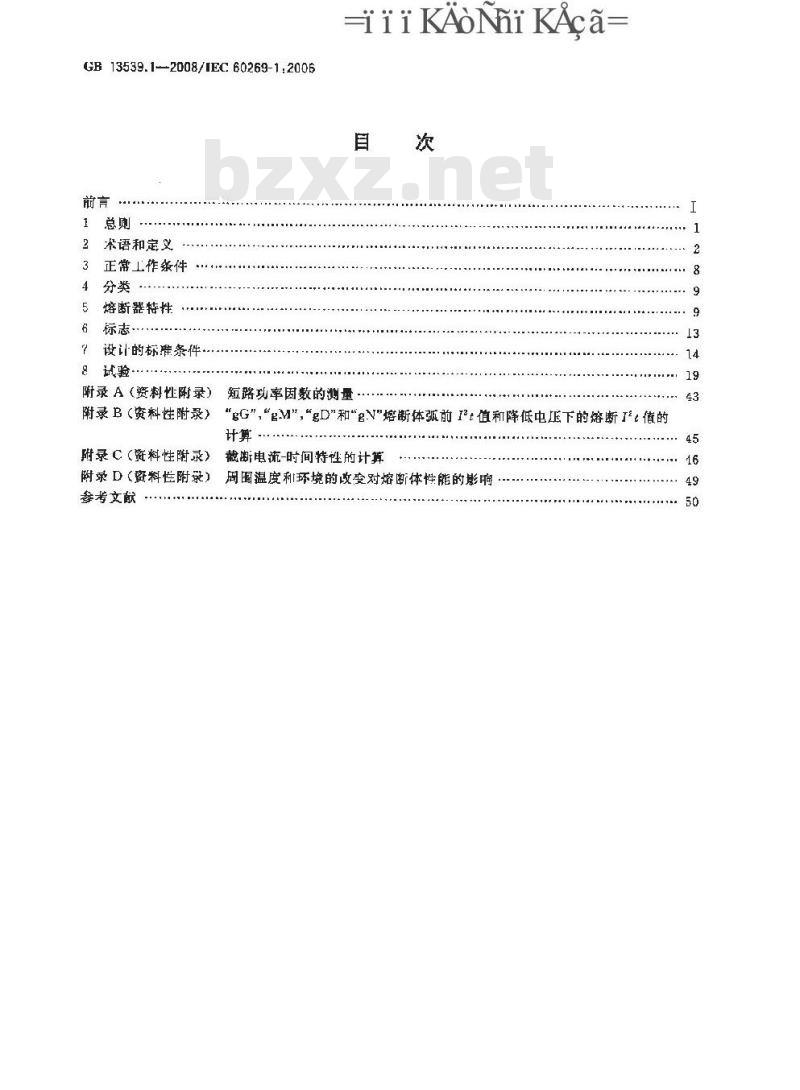

GB 13539.1--2008/IEC 60269-1:2006前言
术语和定义
正常工作条件
熔断器特性
标志·
设计的标准条件
试验·
-iii KAoNni KAca-
附录A（资料性附录）
短路功率因数的测量…
附录 B (资料性附录)
附录C (资料性附录)
树录D（资料性附录）
参考文献
“gG\“gM\，“gD\和“gV\熔断体瓶前\值和降低电正下的熔断\值的计算
截断电流-时间特性的计算
周围温度利环境的改变对熔断体性能的影响13

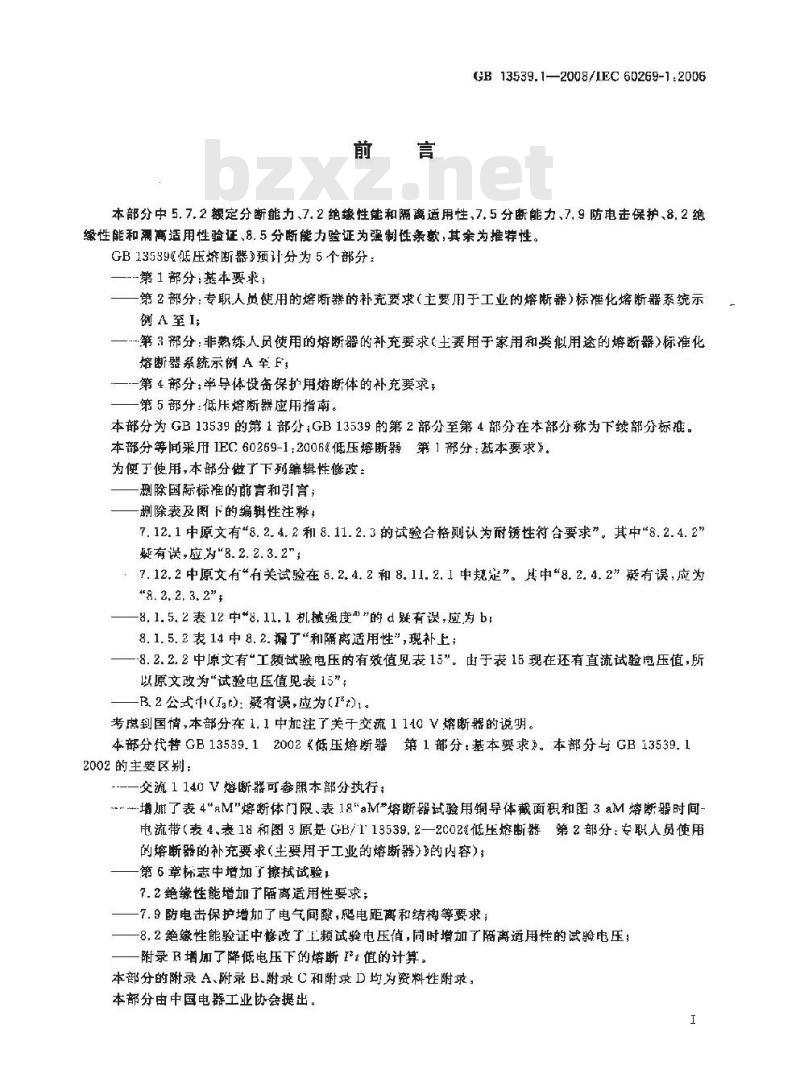

GB 13539.1—2008/IEC 60269-1:2006本部分中5.7.2额定分断能力、7.2绝缘性能和隔离适用性、7.5分断能力、7.9防电击保护、8.2绝缓性能和离适用性验证、8. 5分断能力验证为强制性条款,其余为推荐性。GB13539低压熔断器》预计分为5个部分一第1部分基本要求
一第2部分：专职人员使用的焙断器的补充要求（土要用于工业的熔断器）标准化熔断器系统示例A至I；
一…-第3部分：非熟练人员使用的熔断器的补充要求（土要用于家用和类似用途的熔断器）标准化熔断器系统示例 A 至 Fs
—一第4部分；半导体设备保护用熔断体的补充要求；第5 部分:低压熔断器应用指南。本部分为GB13539的第1部分;GB13539的第2部分至第4部分在本部分称为下续部分标准。本部分等间采用IEC60269-12006&低压熔断器第1部分：基本要求》。为便于使用,本部分做了下列编辑性修政：删除国际标准的前言和引言；
删除表及图下的编辑性注释，
7.12.1中原文有“8.2.4.2和8.11.2.3的试验合格则认为耐锈性合要求”。其中“8.2.4.2”疑有误，应为\8.2.2.3.2\；
7.12.2中原文有*有关试验在8.2.4.2和8.11.2.1中规定”。H中“8.2.4.2\获有误,应为8.2.2.3.2\
——8.1.5.2表12中*8.11.1机械强度\的d疑有误，应为b8.1.5.2表14中8.2.漏了“和隔离适用性”，现补上；-8.2.2.2中原文有“工额试验电压的有效值见表15”。出于表15现在还有直流试验包压值,所以原文改为“试验电压值见表15”；B.2公式中()：疑有误，应为（)。考虑到国情,本部分在 1. 1 中加注了关于交流 1 110 V熔断器的说明。本部分代替 GB 13539.1 2002 《低压熔断器 第 1 部分：基本要求》。本部分与 GB 13539. 12002的主要区别：
---一交流1140断器可参照本部分执行：--增血了表 4\aM\熔断体门限、表 18\aM\熔断器试验用导体截面积和图3aM熔断器时间电流带(表4,表 18 和图 3原是 GB/1 13539. 2—2002低压熔断器第 2部分：专职人员使用的熔断器的补充要求（主要用于工业的熔断器）的内容）；第6章标志中增加了擦拭试验；
7.2绝缘性能增加了陷离适用性要求；-7.9防电击保护增加了电气间隙，爬电距离和结构等要求；-8.2绝缘性能验证中修改了上频试验电压值,同时增加了陷离适用性的试验电压！附录R增加了降低电压下的熔断t值的计算。本部分的附录A、附录B.附录C和附录D均为资料性附录：本部分由中国电器工业协会提出。I
GB 13539.1—2008/IEC 60269-1:2006-iiiKAoNiKAca

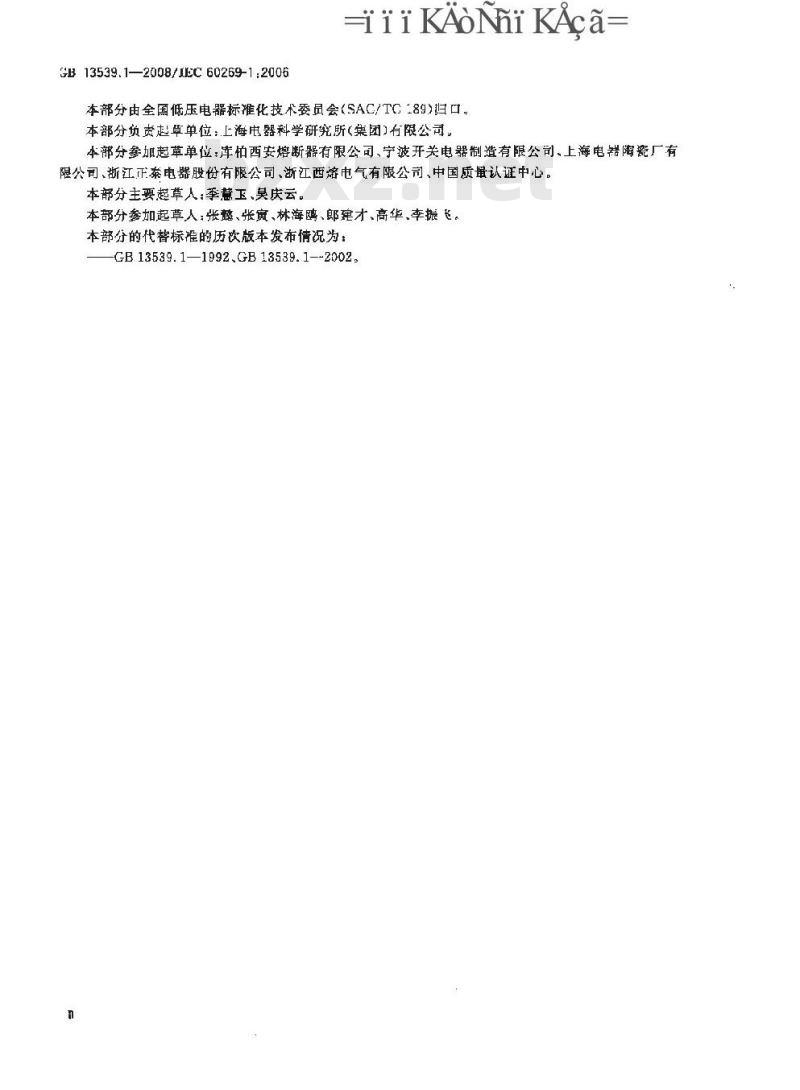

本部分由全国低压电器标准化技术委员会（SAC/TC89)归口。本部分负资起草单位：上海电器科学研究所(集团)有限公司。本部分参加起革单位：库柏西安熔断器有限公司、宁波开关电器制造有限公司、上海电器瓷厂有限公司、浙江正牵电器股份有限公司、浙江西熔电气有限公司、中国质量认证中心。本部分主要起草人：季薏玉、吴庆云。本部分参加起草人：张懿、张寅、林海鸥、郎建才、高华，李振飞。本部分的代替标准的历次版本发布情况为：GB 13539.1—1992.GB 13539.1--2002,n

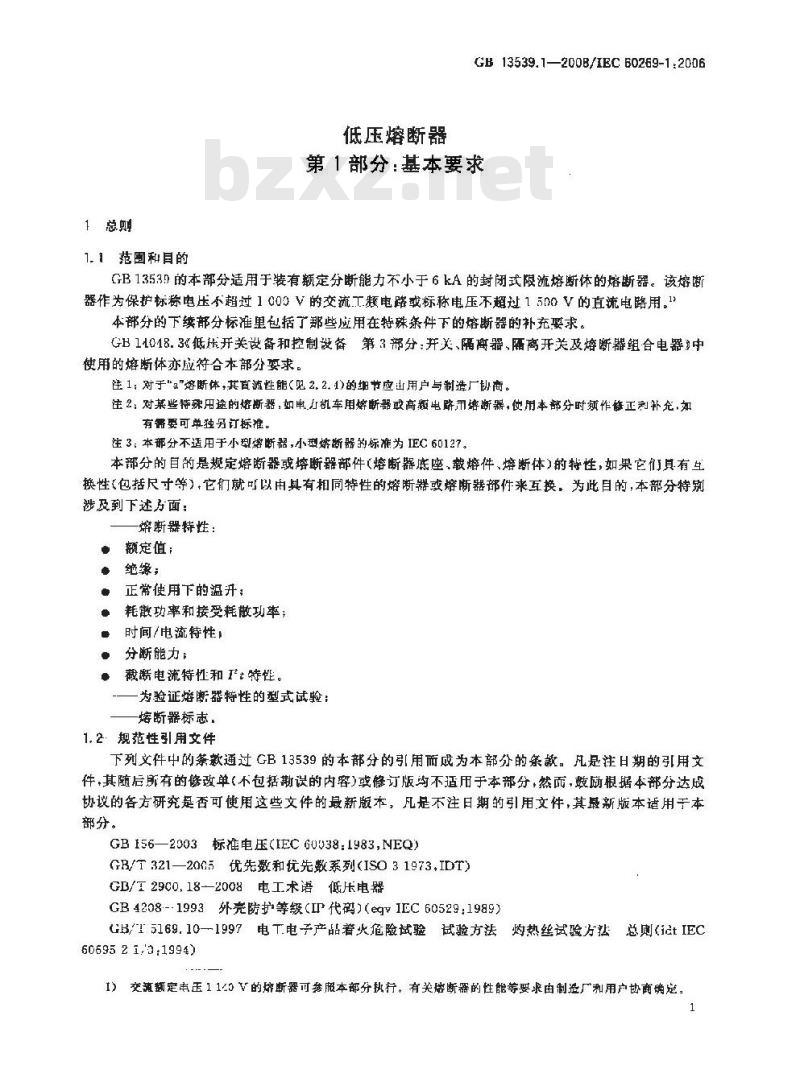

1总则
范国和自的
低压熔断器
GB 13539.1—2008/IEC 60269-1:2006第1部分：基本要求
GB1353的本部分适用于装有额定分断能力不小于6kA的封闭式限流熔断体的熔断器。该熔断器作为保护标称电压不超过1000V的交流T.频电路或标称电压不超过1500V的直流电路用1本部分的下续部分标准里包括了那些应用在特殊条件下的熔断器的补充要求。GB11018.3低所开关设备和控制设备第3部分：并关、隔商器、隔离开关及熔断器组合电器中使用的熔断体亦应符合本部分娶求。注1：对于\a\熔断体，其直流性能（见2.2.1)的细节应出用户与制造厂协商。注2：对某些特殊用途的熔断器，如电，山机车用熔断器或高题电路用熔断器，使用本部分时频作能正利补允，加有需要可单独另订标准。
注3：本部分不适用于小斑落断器，小率炼断器的标准为IEC60127。本部分的自的是规定熔断器或熔断器部件（熔断器底座，赖熔件、熔断体）的特性，如果它们具有互换性（包括尺寸等），它们就可以由其有相同特性的熔断器或熔断器件来互换，为此目的，本部分特刻涉及到下述面：
猝断器特性：
·额定值；
·绝缘；
正常使用下的温升；
耗散功率和接受耗散功率，
·时间/电流待性！
分断能力；
截断电流特性和 It特性。
为验证熔断器特性的型式试验：熔断器标志.
1. 2.规范性引用文件
下列文件中的条款通过GB13539的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版与不适用于本部分，然而，鼓励根据本部分达成协的各方研究是否可使用这些文件的最新版术，凡是不注日期的引用文件，其最新版本适用于本部分。
GB 156—2003标准电压(IEC 60038:1983,NEQ)GB/T321—2095优先数和优先数系列(ISO31973,IDT)GB/T29C0,18-2008电工术语低压电器GB4208-·1993外壳防护等级（IP代码)(egvIEC60529：1989)GB/15169.10-1997电T.电予产品着火危险试验试验方法灼热丝试验方法总则(ictIEC60695 2 1,0:1994)
交流额定声玉1120V的熔断器可参服本部分执行。有关熔断器的性能等要求由制逆厂和用户协商确定：巧
GB13539.1—2008/IEC60269-1:2006iii KAoNni KAca-
GB/T5169.111997电工电子产品者火危险试验试验方法成品的灼热丝试验和导划(IEC60695-2-1/1:1994,IDT)
GB/T5169.12-1999电工电子产品着火危险试验试验方法材料的灼热丝可燃性试验（IEC60695-2-1/2.1994,IDT)
试验方法材料的灼热丝起燃性试验GB/T5169.13-1999电工电子产品着火危险试验(IEC 60695-2-1/3:1994,IDT)
GB13539.3—2008低压熔断器第3部分，非熟练人使用的熔断器的补充要求（主要用于家用和类似用途的熔断器）标准化熔断器系统示例A至FIEC60269-3：2006，IDT）GB/T16839.1-1997热电偶第1部分：分度表（idtIEC60584-1：1995）GB/T16935.1一2008低压系统内设备的绝缘配告第1部分：原理、要求和试验策2部分：专业人员使用的熔断器的补克要求（主要用于工业的熔断IEC60269-2低压熔断
器）标准化熔断器系统示例
IEC60269-4低压容费等
第4部分.半导体设备保护用熔断体的补充要求低压邮器
IEC60269-5
IEC 60364-3:199
IEC 60364-5-52
IEC60617
部分：低压熔断器应用指南
气设施第
建筑物的
建筑物
的电气设施
全图用图形符号
ISO478:1974
ISO593:197
ISO4046.19
术语和定义
注：熔断器-
般特性的
设备的选择和安装-布线系统
部分，电气设
SO第一值或
用于ISOA系
列的未经修整的标准尺寸
系列的未经修整口
用于ISO-A
低张、纸板、纸浆
定义变
可见GE/T
对于本部分下
2.1熔断器和它的
音和定义适用。
熔断器
当电流超过规定值居
SO补充值域
或几个成比例的特殊设计的落体分断此电流，由此的时间，通过熔断
公断器由形成完整装置的所有部件组成，断开其所接入的电路的装
[IEV441-18-01]
熔断器支持件fuse-holder
熔断器底座及载熔件的组合。
注：若无需作明确区分，本部分中术语“熔断器支持件”表示熔断器底座和/或数熔件。[IEV 441-18-14]
2. 1.2. 1
熔断器底座（熔断器支架）[use-base(fuse-mount）熔断器的固定部件，带有触头，接线端子。[IEV 441-18-02]
注，适当时罩了可作为熔断器底座的一部分2. 1. 2. 2
载熔件fusecarrier
熔断器可运动部件，作载运熔断体之用。[1EV 411-18-13]
熔断体 fuse-link
带有熔体的熔断器部件，在熔断器熔断后可以更换。[IEV 441-18-09-
熔断器触头fuse-contact
GB 13539.1—2008/1EC 60269-1:2006保证熔断体与相应的熔断器支持件之间的电路连续性的二个或二个以上导电部件。2. 1.5
熔体fuse-element
当电流超过规定值经过规定的时间条件下熔化的熔断体部件。-IEV 441-18-08
注：熔断体可包含儿个并联的烯体。2. 1. 6
指示装置（指示器）fndicating device(indicator）指小熔断器是否动作的熔断器部件。[IEV 441-18-17]
撤击器
striker
熔断体的机械装置。当熔断器动作时释放所需的能蛋，以促使其他装置或者指示器动作，或者提供互锁。
[IEV 441-18-18]
接线端子terninal
与外部电路进行电连接的熔断器的导电部分。往：接线端子可安照所娶连接的电路种类来区分（如主接线端子,接地端子等)，也可按照结构来区分（如螺钙型接线端子、摘人式接线子等），
模拟熔断体durnny fust-link
具有规定耗散功率和尺寸的试验用的熔断体。2.1.10
试验庭座test rig
规定的试验用的熔断器底座。
标准限位件gaugepiece
用以达到某种程度非互换性的熔断器底座的附件，一股本站
封闭式塔斯件
eaclosedfase-link
熔体被完个封闭,在额定值范围内熔断时，不会产生任何有害的外部效应（如由于弧而释出气体或喷出火箱或金属赖粒）的熔断体，[IFV 441-18-12]
GB13539.1—2008/IEC60269-1:20062.2.2
限流熔断体current-limiting fuse-linkiii KAoNni KAca-
在规定电流范围内，由于熔断体的熔断，使电流被限制得显著低于预期电流峰值的熔断体[IEV441-18-10]
“g\熔断体（全范围分断能力熔断体，以前称一般用途熔断体）“g\fuse-link（full-rangchrcaking-capacity fuse-link,formerly general purpose fuse-link)在规定条件下，能分断使熔体熔化的电流至领定分断能力之间的所有电流的限流熔断体。2.2.4
“a\熔断体（部分范围分断能力熔断体，以前称后备熔断体）\a Fuse-link(partial-range breakingcapacity fuse link,formerly baek-up fusc ink)在规定条件下，能分断系于享断体熔断时间-电流特性曲线上的最小电流（图2中1）至额定分断能力之间的所有电流的限流事断体。注：“a\熔断体通带作豆路保用。需要流的合适的开关电器
2.2.5温度
周围空气温度
该温度是距熔
起使用。
am ientairtemperatun
的过电
时，“”熔断体须与其他可分断这种小过电气温度。
器或熔断器外壳（如有）约1m处的周围空E
lid environment temperature
流体环境温度
该温度是冷却塔断器部件（触头G开器部件（触）
围空气温度T，和
之和。若熔断器部
熔断器部件温度
接线端子等
的流体温度
若熔新器部件装在外壳中，则T。为周了等)接触的内
内部流体的温升（相对于周围空气温度）么T。电头，接线端
在外壳中
则认为
component
熔断器部件（触头、接
过电流选择性
gyercurren
等）温度T是有关部件的温度。
iscrimination
两个或两个以上过电流保护装置之间的相关特性配合，当在给定范围内出现过电流时，指定在这个范围动作的装置动作，而其他装置不动作。2. 2.7
熔断器系统
fuse-system
在熔断体形状、触头型式等方面遵循相物理设计原则的熔断器族。2.2.8
尺码size
熔断器系统中规定的一组熔断器尺寸，每一尺码包括给定的额定电流范围，该范围中熔断器的尺寸保持不变。
homogeneous seriesof fuse-links同一熔断体系列
给定尺码内的熔断体类别，仅待性稍有差别，对于某一给定的试验，只要试验其中一个或少数几个4
链定的熔断体就可代表整个间一熔断体系列。GB13539.1---2008/1EC 60269-1;2006注1：同-熔断体系刻的特性可有差异升且应验证。这些特性的差异验证的细节规定于相关的试验中《免表12和表13。
注 2: 改 IEV 441-19-31。
（熔断体的）使用类别utilizationcategory(of afuselink）规定要求的综合。这些要求与熔断体得以实现其保护日的的条件有关，并代表实际应用的一组特待性[此 5. 7. 1) ,
专职人员使用的熔断器【以前称工业用熔断器）fuses for use by thorized persons(for merlycalled fuses for industrial application)仅山专职人员可以接近并仅由专职人贯更换的熔断器。注1：不必采取结构上的措施来保证非互换性和防止偶然触及带电部分。注 2，专职人员应按 IEC 6C64-3 中 BA4\受指导人员\1\和 RA5\数练人员*\类别所规定的意义来塑解,2.2.12
非熟练人员使用的熔断器（以前称为家用或类似用途熔断器）fuse for use hy unskillcd persans(farmcrly called fuses for domestic and similar)非熟练人员可以接近并能由非熟练人员更换的熔断器。并：对试类将断器，成有防止直接触及带电部分的护，如有需要，可要求非互换性。2.2.13
非互换性non-interchangeability对形状和（哦尺寸期以限制，以免因蔬忽在特定的熔断器底上使用广电气性能不商于预定保护等级的熔断体。
[IEV441-18-33]
2.3特性量
额定值rating
用于设计待性值的通用术语，向时它定义了工作案件，该工作条件作为试验和设备设计的依据。LIEV 441-18-36
注：低压熔断器通常规定的欲定值，电送，电流，分断能力，耗散功率和接受耗散功率、频率（如适用)。在交流情况下，额定电压和额定电流为对称有效值；在直流情况下，当纹波存在时，额定电压为平均值，额定电流为有效值。如设其使规定，上递规定适用于在何电压和电疏值。2.3.2
(电路及与熔断器有关的）预期电流prospective current(of a circuit and with respect to a fuse）假定电路内的熔断器每个极由阻抗可忽略不计的导线所取代时电路所流过的电流。对于交谨，预期电流指交流分量的有效值注：项期书流是熔断器分断能力和持性（如\和截断电统特性（见8.5.7)的参照盘。注: 替效 IFY 441-17 ↑1,
门限ate
熔断器的极限值在此极限范围内，可获得熔断器的特性，如时间-电流特性：1）受指导人员：在熟练人员指导或监护下能避免触电的人员（如操作维铲人员）。2）熟练人员：具有技术知识或足够运行经验，能避免触电危险的人员（工程师和技术人员）。5
GB 13539.1—200B/IEC 60269-1:20062.3.4
熔断器的分断能力breaking capacity of afuse在规定的使用和性能条下，熔断器在规定电压下能够分断的预期电流值。注：静改[EV 441-17-08。
分断范围 breaking range
熔康体的分断能力得到保证的预期电流值范围。2.3.6
载断电流cut-off current
熔断体分断期间电流达到的最大瞬时值，由此拟止电流达到最人值。2.3.7
载断电流特性：允通电流特性cut-off current characleristic;let-through current characleristic在规定的熔断条件下，作为预期电流函数的截断电流曲线。注：在交流情况下，截断电流是任何非对称程度下所能达到的量大值：在直流情说下，截断电斑是在规定的时间常数下所达到的最大值。
[IEV 441-17-14-
【熔断器支持件的）峰值耐妥电流peakwithslandcurrent(olafuse-holior）熔断器支持件所能承受的截断电流值。注，峰值耐受电流不小于与熔断器支持件配用的任何熔断体的最大断电流值。2.3.9
前时间；熔化时间
pre-arcing time;melting time从一个足够分断熔体的电流出现至电弧产生的瞬问之问的时间间隔。[IEV441-18-21]
燃弧时间arcing time
熔断器中电弧产生的腾间至电孤最终熄灭之间的时间间随。注；修改IEV411-17-37
熔断时间operatingtime
弧前时间和燃甄时间之和。
_IEV 441-18-22]
焦耳积分
joule integral
在给定时间间隔内电流平方的积分：注 1孤前 是熔断器弧前时间内的}\t积分。注2：熔断t是熔断器熔断时间内的1\t积分，注3：在由熔断器保护的电路中，1n电阻释放的能最的焦耳值等于以As表示的熔断r：值。[IEV441-18-23]
P特性t characteristic
GB 13539.1—2008/IEC 60269-1:2006在规定的动作条件下件为预期电流函数的I狐前和/或熔断\t)曲线。2. 3. 14
Y't 带F'r zone
在规定的条件下最小弧前+特性和最大熔断特性所包容的范围。2.3.15
熔断体额定电流rated current of a fuse-linkI
在规定条件下，熔断体能够长期承载而不使性能降低的电流。2.3. 16
时间-电流特性time-cnrrent characteristic在规定的熔断条件下.作为预期电流函数的时间(如弧前吋间或熔断时间)曲线。[IEV 441-17-13]
注：时间大于0.1时，安际上驱前时间与熔断时间的差异可不计。2.3. 17
时间-电统带 time-current zone在规定的条件下，最小题前时间-电流特性和最大熔断时间-电流特性所包容的范围，2. 3. 18
fconventional non-fusing current约涟不熔断电流
在规定时间(约定时问)内熔断体能承载而不熔化的规定电流值。[IEV 441-18-27]
约定熔断电流
coaventianal fusing current在规定时间（约定时间)内，引起熔断体熔断的规定电流值。[1EV141-18-28]
\a”熔断体的过载曲线nverlaad curve of an\a\fuge-link“a\熔断体能够承裁电流而特性不变坏的时间曲线（见8.1.3.4图2)。2.3.21
（熔断体内的）耗散功率poerdissipation【inaluse-link）熔断体在规定的使用和性能条件下承载规定的电流时释放的功率。注1：规定的使用和性能条件适常包括稳态逛度条件到达后的电流短定有效值。让2：维改IEV41-18-38
（熔断器底座或熔断器支持件的）接受耗散功率arceptablepowerdissipation（of afuse-baseor&fuse-holder)
熔断器底座或熔断器支持件在规定的使用和性能条件下能接受的熔断体内的耗做功率规定值。[IEV 441-18-39]
恢复电压recoveryvoltage
电流分断后出现在熔断器极接线端子间的电压。注1：恢复电压可以认为有两个连续的时间阶段。第一个阶段存在瞬态电压（见2,3，23,1)，接者第二阶段仅存在工瓶或直流恢复电压（见2.3.23.2).7
GB 13539.1—2008/IEC 60269-1:2006往 2: 警收 IFV 441-17-25。
2.3.23. 1
瞬态恢复电压transient recovery valtageTRV（写）
在具有明显瞬态特性时间阶段内的恢复电压。往1：根据电路和熔断器的特性，舜态嵌复电压可以是摄齿的和非振荡的，或二者兼有，它包括多相电路的中性点位移。
注2：偿非另有规定，在三相电路中瞬态恢复中压是指首先分断一极的瞬态恢复电乐，医为此电压一般比出现在其供二轻的电压高，
[IEV 441-17-26]bzxZ.net
工频或直流恢复电压power-frequency or d.c.recoveryvoitage在瞬态电压消失之后的恢复电压。注1:修改 IEV 441-17-27。
注2：工频或直流复电压可押频定电压的百分比来表示2.3.24
熔断器的电弧电压arc yoltage of fuse燃弧期问熔断器接线端了间出现的电压瞬时值。[IFV 441-18-30]
（熔断器的）隔离距离isolatingdistanee(far：fusc）熔断器底座触头之间或任何连接于此触头的导电部件之间的最短距离，该距离在带熔断体的或载熔件移去的熔断器「测得，
[IEV 441-18-06]
3正常工作条件
符合本部分的熔断器,若在以下条件下使用,被认为能正常工作,不需要进一步验证。除非第 8 章另有规定，下列条件也作为试验茶件。3. 1 周围空气温度(T,)
间围空气温度T（州2.2.5.1)不超过40.24h测得的平均值不超过35C，一年内测得的平均值低于该值。
周围空气温度最低值为一5℃，
社1：提供的时间-电流特性生周图空气温度20℃条件下作出。这些时间-电流特性也近似适用-于温度为30亡，注？：若摄变条件明显地不同下上述温度，应从动作、温升等方面以考虑，见附录。3.2海瑟
安装地点的海拔不超过2000m。
3. 3大气条件
空气是干净的，它的相对湿度在最离温度为40C对不超过50%，在较低温度下可以有较高的相对湿度,例如,在20亡时,相对湿可达90%。在这些条件下，由于温度变化，中等的凝露可能偶然发生。注：若熔断登在不同于3.1,3.2和3.3规定条件下使用，月其是在无防护的户外条件使用，应与制造厂协商，若熔断器使用在有些雾或不正常的下业抗积物的场所.亦应与制造厂协商。8
