GB 16917.21-2008家用和类似用途的带过电流保护的剩余 电流动作断路器(RCBO) 第21部分：一般规则对动作功能与电源电压无关的RCBO的适用性

ICS29.120.50
中华人民共和国国家标准
GB16917.21-2008/1EC61009-2-1:1991代替GB16917.21—1997
家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）
第21部分：一般规则对动作功能与电源电压无关的RCBO的适用性
Residual current operated circuit-protection for household a
Part21:Applicability
RCBOfunctionally ind
(IEC61009-2
2008-06-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
rcurrent
2009-06-01实施

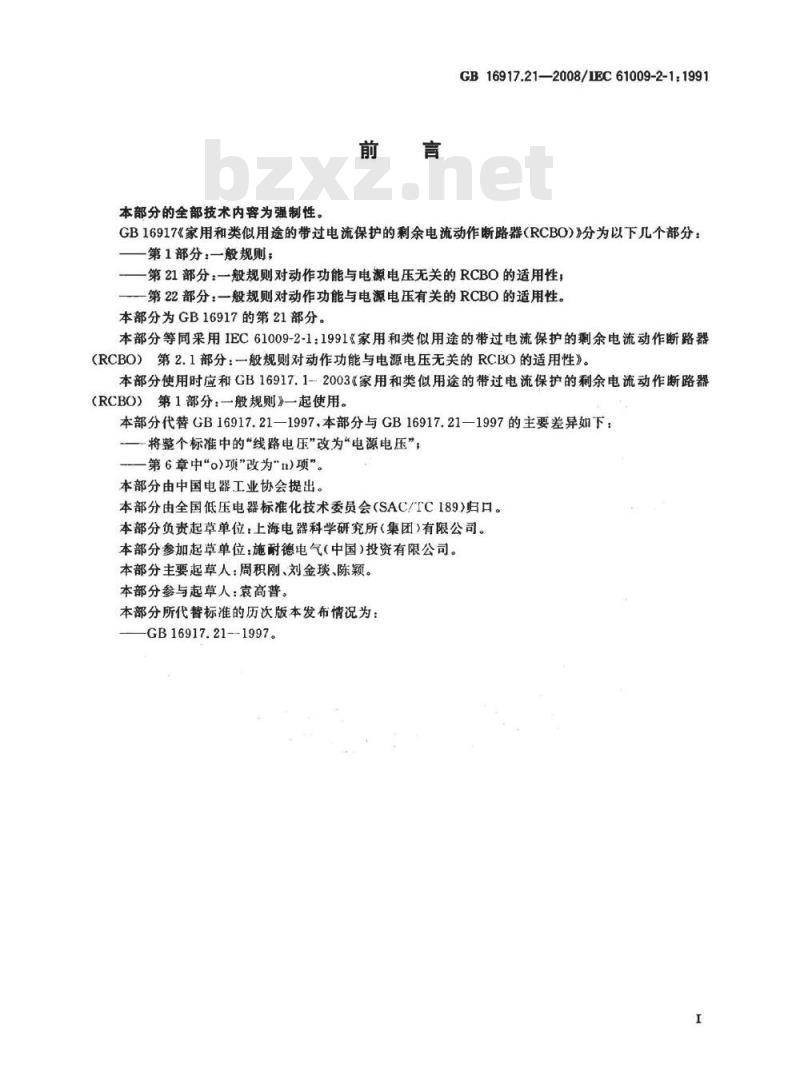

本部分的全部技术内容为强制性。前言
GB16917.21—2008/IEC61009-2-11991GB16917《家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）》分为以下几个部分：第1部分：一般规则；
第21部分：一般规则对动作功能与电源电压无关的RCBO的适用性，第22部分：一般规则对动作功能与电源电压有关的RCBO的适用性。本部分为GB16917的第21部分。
本部分等同采用IEC61009-2-1：1991《家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）第2.1部分：一般规则对动作功能与电源电压无关的RCBO的适用性》。本部分使用时应和GB16917.1-2003《家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）第1部分：一般规则》一起使用。本部分代替GB16917.21—1997，本部分与GB16917.21—1997的主要差异如下：将整个标准中的“线路电压”改为“电源电压”，第6章中\o)项”改为 )项\。本部分由中国电器工业协会提出。本部分由全国低压电器标准化技术委员会（SAC/TC189）归口。本部分负责起草单位：上海电器科学研究所（集团）有限公司。本部分参加起草单位：施耐德电气（中国）投资有限公司。本部分主要起草人：周积刚、刘金琰、陈颖。本部分参与起草人：袁高普。
本部分所代替标准的历次版本发布情况为：GB16917.21--1997。

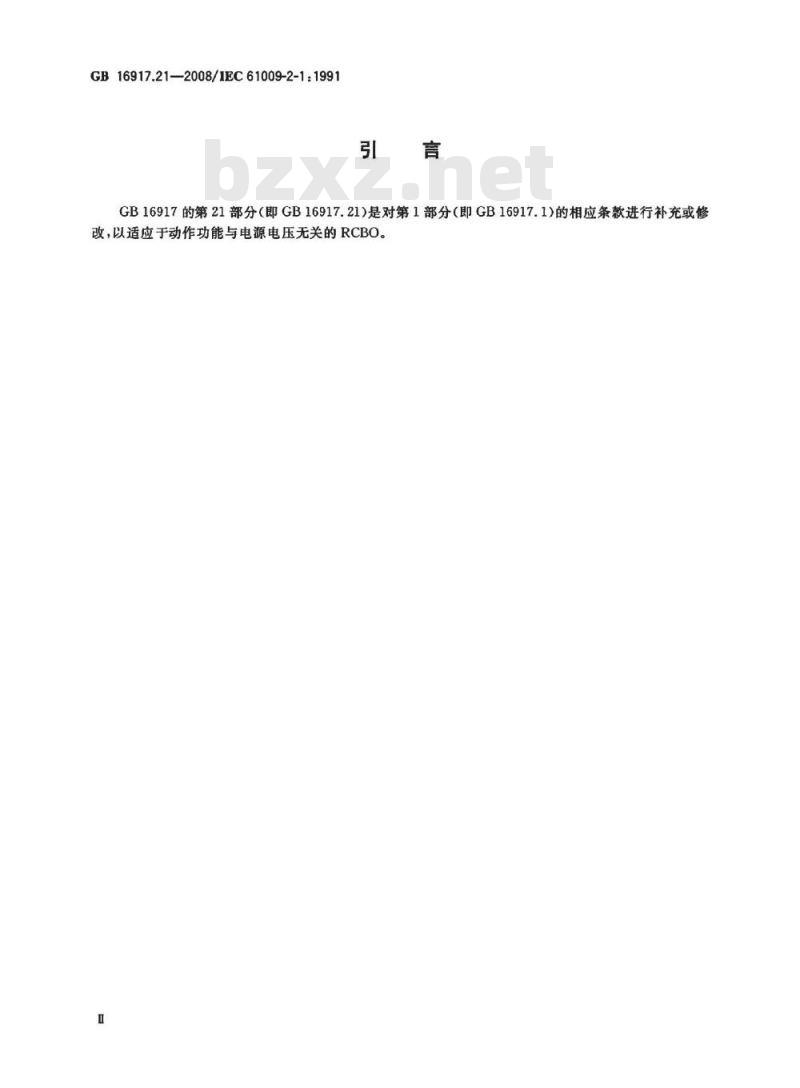

GB16917.21—2008/1EC61009-2-1：1991引言
GB16917的第21部分（即GB16917.21)是对第1部分（即GB16917.1)的相应条款进行补充或修改，以适应于动作功能与电源电压无关的RCBO。1范围
GB16917.21—2008/IEC61009-2-11991家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO）
第21部分：一般规则对动作功能与电源电压无关的RCBO的适用性
除了下列修改内容以外，第1部分的本条款适用：用下列内容代替第一段：
本部分适用于交流50Hz或60Hz，额定电压不超过440V，额定电流不超过125A，额定短路能力不超过25000A的动作功能与电源电压无关的家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)。
2规范性引用文件
下列文件中的条款通过GB16917的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
第1部分本条款适用。
3术语和定义
除了定义3.3.9，3.4.23,3.4.23.1和3.4.23.2不适用外，第1部分的本条款适用。4分类
除了4.1.2以外，第1部分的本条款适用。5RCBO的特性
除了5.1的最后两行不适用外，第1部分的本条款适用。6标志和其他产品数据
除了n)项不适用外，第1部分的本条款适用。7使用和安装的标准条件
第1部分的本条款适用。
8结构和操作要求
除了8.12不适用外，第1部分的本条款适用。9试验
除了下列内容以外，第1部分的本条款适用。1
GB16917.21—2008/IEC61009-2-1：1991在9.1.1的表10中，第15行（关于9.17的试验）不适用。9.7.4的注3不适用。
9.9.1.5不适用。
9.12.2的最后二段及9.12.13.2的最后一段不适用。9.17不适用。
9.18的最后一段不适用。
第1部分的图适用。
除了附录A的表A.1中条款9.17电源电压故障时的工作状况”（关于试验顺序D1)不适用及附录IB中最后两个符号不适用外，第1部分附录的其他内容适用。2
GB16917.21-2008
中华人民共和国
国家标准
家用和类似用途的带过电流保护的剩余电流动作断路器（RCBO)
第21部分：一般规则对动作功能与电源电压无关的RCBO的适用性
GB16917.21—2008/IEC61009-2-1:1991*
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spe.net.cn
电话：6852394668517548
中国标准出版社桑皇岛印刷厂印剧各地新华书店经销
开本880×12301/16
印张0.5
字数6千字
2008年10月第版
2008.年10月第一次印刷
书号：155066·1-33742
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
