本部分代替ＧＢ／Ｔ１５２８３—１９９４。本部分修改采用ＩＥＣ６２０５３?１１：２００３《电测量设备(交流) 特殊要求 第１１部分：机电式有功电能表(０．５、１ 和２ 级)》，本部分与ＧＢ／Ｔ１７２１５．２１１—２００６《交流电测量设备 通用要求、试验和试验条件 第１１部分：测量设备》共同构成对机电式电能表的型式试验要求。本部分应与ＧＢ／Ｔ１７２１５．２１１联合使用。 ＧＢ／Ｔ１７２１５的本部分仅适用于新制造的用于在５０Ｈｚ或６０Ｈｚ网路中测量交流有功电能的等级为０．５级，１级和２级的机电式有功电能表及其型式试验。本部分适用于由测量元件和一个或多个计度器装在同一个表壳内而组成的室内和室外的机电式电能表，也适用于一个或多个工作指示器及一个或多个测试输出。 本部分不适用于：ａ)接线端跨接电压超过６００Ｖ(多相仪表为线对线电压)的仪表；ｂ)可携式仪表；ｃ)仪表计度器的数据接口。 本部分(含通用要求)与ＧＢ／Ｔ１５２８３—１９９４的主要区别如下：———明确和规范了产品的名称：机电式电能表。———明确对使用环境的分类和要求，增加了试验内容。———增加机械性能要求。———对直接接入的电能表和经互感器接入的电能表的误差考核范围(电流)分别规定。———考虑我国的实际情况和使用的方便，在附录Ａ 中对具有脉冲输出功能的机电式电能表的脉冲输出装置给出了有关要求。 GB/T 17215.311-2008 交流电测量设备 特殊要求 第11部分：机电式有功电能表(0.5、1和2级) GB/T17215.311-2008 标准下载解压密码：www.bzxz.net

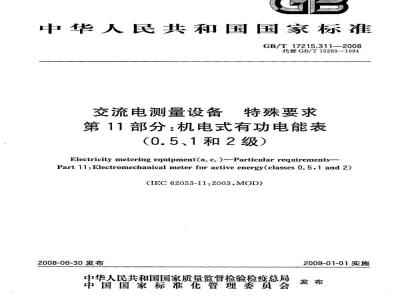

ICS17.220.20
YKAONIKAC
qUE-ei-aceC-a-Ceraac-CEc-Neca-YkAoNirKAca中华人民共和国国家标准
GB/T17215.311—2008
代替GB/T15283-—1994
交流电测量设备
特殊要求
第11部分：机电式有功电能表
（0.5、1和2级）
Electricity metering equipment(a.c.)--Particular requirements-Part 11:Electromechanical meter for active energy(classes 0.5,1 and 2)(IEC62053-11.2003.MOD)
2008-06-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-01-01实施
中华人民共
国家标准
交流电测量设备特殊要求
第11部分：机电式有功电能表
（0.5.1和2级）
GB/T17215.311—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2008年11月第一版
印张1.25字数35千字
2008年11月第一次印刷
书号：155066·1-34092
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
TYKANIKAca
qE-ei-aceC-ae-Ceraac-CEC-Neca-YTKAoNiKAca前言
规范性引用文件
术语和定义
标准电量值
机械要求
计度器（寄存器）
5.3旋转方向和转子标志
6气候条件
7电气要求
7.1功率消耗
短时过电流影响
自热影响
交流电压试验
8准确度要求
8.1电流改变基引起的误差改变极限8.2由其他影响量引起的误差改变极限8.3启动和潜动试验
8.4仪表常数
8.5准确度试验的条件
8.6试验结果的说明
9调整
附录A（资料性附录）机电式电能表的脉冲输出装置A.1范围
A.2分类
A.3技术要求
A.4试验方法
推荐的试验顺序表
附录B（资料性附录）
脉冲信号波形图
表1电压线路的功率消耗
表2电流线路的功率消耗
表3由短时过电流引起的误差改变量表4自热引起的误差改变量
表5交流电压试验
TYKAONKAa
quE-ei-ac-ecHae-Ceraac-Cc-Neca-nikAoNrKaGB/T17215.311—2008
GB/T17215.311—--2008
百分数误差极限（单相仪表和带有平衡负载的多相仪表）TYKAONrKAca
quE-ei-ac-ecHae-Ceraac-ac-Neca-nikAoNirkra百分数误差极限（带有单相负载的多相仪表，电压线路加平衡的多相电压）影响量
起动电流
电压和电流平衡要求
参比条件
误差零线平行移动的极限值
调整的最低范围
装置对仪表影响的误差极限
TY KAONI KAa-
qtE-i-aC-eC-ae-Ceraac-CEC-Neca-TrkAoNrKAaGB/T17215.311—2008
本部分修改采用IEC62053-11：2003《电测量设备（交流）特殊要求第11部分：机电式有功电能表（0.5、1和2级）》，本部分与GB/T17215.211-2006《交流电测量设备通用要求、试验和试验条件第11部分：测量设备》共同构成对机电式电能表的型式试验要求。本部分代替GB/T15283--1994。
本部分（含通用要求）与GB/T15283—1994的主要区别如下：明确和规范了产品的名称：机电式电能表。一明确对使用环境的分类和要求，增加了试验内容。一增加机械性能要求。
对直接接入的电能表和经互感器接入的电能表的误差考核范围(电流)分别规定。考虑我国的实际情况和使用的方便，在附录A中对具有脉冲输出功能的机电式电能表的脉冲输出装置给出了有关要求。
本部分附录A和附录B为资料性附录。在附录B中给出了推荐的试验顺序。本部分由中国机械工业联合会提出。本部分由全国电工仪器仪表标准化技术委员会归口。本部分起草单位：哈尔滨电工仪表研究所、浙江正泰仪器仪表有限责任公司、国家电网公司、山东电力研究院、宁波三星电子科技有限公司、华立仪表集团公司、深圳市科陆电子科技股份有限公司、杭州华隆电子技术有限公司、长沙威胜电子有限公司、德力西集团、北京海湾智能仪表有限公司。本部分主要起草人：林炳海、徐民、雷惠博、王兆宏、韩东、李先杯、李岭森、夏亚莉、张先亮、张立华。本部分所代替标准的历次发布情况为：电(D)28-1959；
-JB793—1966;
-JB793—1978；
-GB3924-1983；
-GB/T15283-1994
GB/T17215.311—2008
TYKAONIKAa
qtE-i-aC-eC-ae-Ceraac-CEC-Neca-TrkAoNrKAa本部分是和下列标准以及IEC62053、IEC62059系列电测量设备标准的有关部分一起使用：GB/T17215.211—2006
交流电测量设备通用要求试验和试验条件第11部分：测量设备(IEC62052-11-2003,IDT)
GB/T17215.322—2008
交流电测量设备特殊要求第22部分：静止式有功电能表（0.2S级和05S级）(IEC62053-22:2003，IDT)，代替GB/T17883—1999GB/T17215.323-2008交流电测量设备特殊要求第23部分：静止式无功电能表（2级和3级)(IEC62053-23：2003,IDT)，代替GB/T17882—1999IEC62053-31：1998：交流电测量设备特殊要求第31部分：机电式和电子式电能表的脉冲输出装置（两芯传输）
IEC62053-61:1998
IEC 62059-11:2002
IEC62059-21.2002
交流电测量设备
特殊要求第61部分：功耗和电压要求交流电测量设备
可靠性第11部分：通用概念
交流电测量设备
可靠性第21部分：现场仪表可靠性数据采集这部分是关于电能表型式试验的标准。它包括对电能表的特殊要求，这些电能表正在世界范围内大量地在户内户外使用。它不包括特殊的执行机构（诸如在独立外壳内的测量部件和/或显示器）。本部分应与GB/T17215.211联合使用。当本部分的任何要求涉及到GB/T17215.211中的已有条款，本部分中的要求优先于GB/T17215.211的要求。本部分区别了：
准确度等级指数为：0.5级、1级和2级的电能表；I类和Ⅱ类防护绝缘包封仪表；
在装有或没装有接地故障抑制的电网上使用的仪表该试验等级被认为是在标称工作条件下满足仪表全部功能的最低值。对特殊用途，需规定其他试验等级时，可由用户和制造厂商定。1范围
交流电测量设备特殊要求
第11部分：机电式有功电能表
（0.5、1和2级）
TTYKAONTKAa
qtE-i-aCeC-ae-Ceraac-CEC-Neca-TrKAoNrKAaGB/T17215.311—2008
GB/T17215的本部分仅适用于新制造的用于在50Hz或60Hz网路中测量交流有功电能的等级为0.5级，1级和2级的机电式有功电能表（以下简称仪表）及其型式试验。本部分适用于由测量元件和一个或多个计度器装在同一个表壳内而组成的室内和室外的机电式电能表，也适用于一个或多个工作指示器及一个或多个测试输出。如果仪表有一个测量元件测量一种以上电能（多电能仪表），或者当其他功能元件，如最大需量指示器，电子费率计度器，时间开关，纹波控制接收器，数据通信接口等也包封在仪表表壳内，当然，与这些元件相关的标准也得应用，本标准仅适用于计量部分。
本部分不适用于：
a）接线端跨接电压超过600V（多相仪表为线对线电压）的仪表；b）可携式仪表；
c）仪表计度器的数据接口。
验收检验依照GB/T3925-1983《2.0级交流电度表的验收方法》（eqvIEC60514：1975）给出的基本方针。
可靠性依照IEC62059《交流电测量设备可靠性》系列文件的内容。2规范性引用文件
下列文件中的条款通过GB/T17215的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然面，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T3925-19832.0级交流电度表的验收方法（eqvIEC60514：1975）GB/T11150--2001电能表检验装置（neqIEC60736：1982）GB/T17215.211-—2006交流电测量设备通用要求、试验和试验条件第11部：测量设备（IEC62052-11:2003,IDT)
3术语和定义
GB/T17215.211—2006中第3章的术语和定义适用于本部分。4标准电量值
GB/T17215.2112006中第4章的规定值适用于本部分。5机械要求
除了GB/T17215.211—2006中第5章的机械要求外，仪表还应满足以下要求。GB/T17215.311—2008
5.1概述
TTYKAONTKAa
qtE-ei-aC-eC-ae-Ceraac-CEc-Neca-rkAoNrKAa仪表应设计为当按制造厂说明书安装时，仪表在所有方向偏离垂直位置不应大于0.5°（见表11脚注2）。
5.2计度器（寄存器）
计度器可以是鼓轮式或指针式的。在鼓轮式计度器中，计度器记录的基本单位（kWh或MWh）应标在与鼓轮组件相邻处。鼓轮式计度器中，仅最后一个鼓轮，即最右端的鼓轮是可连续转动的。在指针式计度器中，计度器记录的单位以1kWh/div或1MWh/div的型式标在与单位标度盘邻近处，10的倍数可以标到邻近标度盘处。例如，按千瓦小时计度的仪表，单位标度盘应标以1kWh/div，单位标度盘左边相邻的其他标度盘应标以10-100-1000等。5.3旋转方向和转子标志
观测者从正面看仪表，与观测者最近的转子边缘从左向右旋转。旋转方向应标有清晰的箭头。圆盘的边缘和/或上面应带有易于识别的标志，以便于记录转数。也可以附加供频闪或其他试验用的其他标志，这种标志的位置不应妨碍为光电转数计数用的可见标志的使用。6气候条件
GB/T17215.211--2006中第6章的规定适用于本部分。7电气要求
除了GB/T17215.211一2006中第7章规定的电气要求外，仪表还应符合以下要求。7.1功率消耗
在电压和电流线路中的功率消耗是在8.5规定的参比条件下电压线路和电流线路的功率消耗。功率消耗测量的整体最大读差不超过5%。7.1.1电压线路
在参比电压、参比温度和参比频率下，仪表每一电压线路的有功功率和视在功率消耗不应超过表1规定值。
表1电压线路的功率消耗
单相和多相
3W和12VA
仪表等级
2W和10VA
注：为了匹配仪表的电压互感器，不论负荷是感性或容性的，制造厂应予注明（仅对经互感器接人的仪表）。7.1.2电流线路
在基本电流、参比频率和参比温度下，直接接入的仪表每一电流线路损耗的视在功率不应超过表2规定值。
在参比温度和参比频率下，经电流互感器接人的仪表，每一电流线路损耗的视在功率在其电流值等宇电流互感器二次额定电流时不超过表2规定值。7.2短时过电流影响
在各电压线路通电条件下，短时过电流不应损坏仪表。当仪表恢复到初始工作温度时（约1h），仪表应能正确工作，其误差改变量不应超过表3规定值。试验线路应是无感线路。对于多相仪表，试验应在每一相分别进行。a）直接接人的仪表
TKAONYKAa
qLE-ei-aCeC-ae-Coraac-CEC-Nca-YkAoNrKAcaGB/T17215.311-2008
仪表应能经受，其峰值为50Ix（或7000A，取低值），并保持超过25Imx（或3500A，取低值）允差为十0%～一10%的电流，时间为1ms。注1：冲击电流可以通过电容器放电或可控硅整流器电源获得。注2：Im是仪表的最大电流的均方根值。b）经电流互感器接人的仪表
仪表应能经受201mx，允差为十0%～一10%的电流，施加时间为0.5s。注：本要求不适用于电流线路中有触点的仪表，此情况参见相应标准。表2电流线路的功率消耗
单相和多相
基本电流bZxz.net
≥30A
仪表等级
注1：额定二次电流是电流互感器的二次电流值，互感器的特性基于此值。最大二次电流的标准值是额定二次电流的120%150%和200%。
注2：为了匹配仪表的电流互感器，不论负荷是感性或容性的，制造厂应予注明（仅对经互感器接人的仪表），表3由短时过电流引起的误差改变量仪表
直接接入
经电流互感器接人
自热影响
电流值
功率因数
由自热引起的误差改变量不应超过表4规定值。表4自热引起的误差改变量
电流值
功率因数
0.5感性
各等级仪表百分数误差改变量极限0.5
各等级仪表百分数误差改变量极限1
应进行如下试验：电流线路无电流，电压线路接参比电压至少4h（0.5级仪表）.2h（1级仪表）和1h（2级仪表）后，在电流线路中施加最大电流。在功率因数为1的条件下，施加电流后立刻测量仪表误差，然后以足够短的间隔时间进行多次测量，准确地画出作为时间函数的误差变化曲线。此项试验至少应进行1h，直至在20min内误差变化不大于0.2%时为止。在功率因数等于0.5(感性)时进行同样的试验。给仪表通电的电缆长度1m，横截面积应保证电流密度在3.2A/mm~4A/mm之间。7.4交流电压试验
交流电压试验应按照表5进行。
试验电压应近似正弦波，频率在45Hz和65Hz之间，施加1min。电源容量至少应为500VA。在对地电压试验中，参比电压等于或低于40V的辅助线路应接地。3
GB/T17215.311--2008
试验中不应发生闪络、火花放电和击穿现象。表5交流电压试验
试验电压rms
TTYKAONIKAa
qLE-ei-aCeC-ae-Craac-CEC-Nca-YKAoNrKAca试验电压施加点
表盖和端子盖被移开，在下述两点之间进行试验：一点是基架，和下述另一点之间：a）在正常工作中同其他线路分离开的，并适当绝缘的每一电流线路\”。
a)b),c)、d)项试验电压为2kV
和e)项试验电压500V
600V或在参比条件下电压绕阻
所加电压（超过300V时）的两倍(取高值）
项试验电压4kV
项试验电压2kV
d）项试验电压40V
在正常工作中同其他线路分离并适当绝缘的每一电压线路b）
或有公共点的电压线路组\。
每一辅助线路或有公共点的线路组，且其参比电压在40V以c
d）在正常工作中相互连接但同其他线路分离并适当绝缘的驱动元件，其电流电压绕阻的每一组”。参比电压等于或低于40V的输助线路。e)
在端子盖被移开，但金属表盖在原位暨下进行试验。电压施加于每一驱动元件的电流线路和电压线路之间，此线路通常是相互连接的，为了试验，此线路应暂时断开”。盖上表壳，表盖和端子盖在原位置进行试验，所有的电流线路和电压线路以及参比电压超过40V的辅助线路连接在一起为一点，另一点是地。
针对Ⅱ类防护绝缘包封仪表增加的试验。a）所有电流和电压线路以及参比电压超过40V的辅助线路连接在一起为一点，另一点是地；基架和地之间；
c）按照GB/T17215.211--2006中5.7的要求目视检查；d）一点是连接在一起的表壳内部所有导电部件，另一点是表壳外部用试指可触及的所有导电部件连接在一起。1）电流和电压绕阻之间的连接被简单的断开，其绝缘一般不能充分确保可抗2kV试验电压。A)部分的a)和b)项通常适用于经仪用互感器的仪表和有单独电流和电压绕阻的某种特殊仪表。2)
受A)部分的a)和b)项试验的线路不经受d)项试验。当多相仪表的电压线路在正常工作中有一个公共点，此公共点应保留供试验用，在此情况下，驱动元件的所有电路进行单独的试验。严格来说，这不是介电强度试验，而是检验在接线装置开路时绝缘距离是否足够的一个方法。3）
4）如果e)项试验无疑问，不必做D)部分d)项试验。8准确度要求
试验和试验条件按GB/T17215.211—2006的规定。8.1电流改变量引起的误差改变极限仪表在8.5规定的参比条件下，其百分数误差不应超过表6和表7中给定的相应准确度等级的极限。0.5级仪表的百分数误差极限仅对经互感器接人的仪表有效。8.2由其他影响盘引起的误差改变极限相对于8.5给出的参比条件下，影响量的变化引起的附加的百分数误差不应超过表8规定的与准确度等级有关的极限。0.5级仪表的百分数误差改变量极限仅对经互感器接入的仪表有效。由影响量引起误差改变的试验，应在所有其他影响量在它们的参比条件下单独进行试验（见表11）。
8.3启动和潜动试验
8.3.1潜动试验
TYKAONYKAa
qLE-ei-ac-eC-ae-Ceraac-CBC-Neca-TnTKAoNrKAcaGB/T17215.311—2008
当电压线路施加参比电压的80%到110%之间的任一电压值，而电流线路无电流时（电流线路为开路），仪表转子不应旋转完整的一转。对于鼓轮式计度器，此条件仅适用于个鼓轮转动。8.3.2启动
在表9规定的起动电流值（多相仪表为带有平衡负载）下，仪表转子应起动并连续旋转。表6百分数误差极限
（单相仪表和带有平衡负载的多相仪表）电流值
直接接人仪表
0.11,≤<0.21,
经互感器接人仪表
0. 021,≤<0.051.
0.051≤m
0.051.1<0.11
当用户特殊要求时
功率因数
0.5感性
0.8容性
0.5感性
0.8容性
0.25感性
0.5容性
百分数误差极限
各等级仪表百分数误差极限
（带有单相负载的多相仪表，电压线路加平衡的多相电压）电流值
直接接人仪表
经互感器接人仪表
功率因数
0.5感性
0.5感性
各等级仪表百分数误差极限
在基本电流I，功率因数为1的直接接入的仪表和额定电流I。，功率因数为1的经互感器接入的仪表在单相负载与多相平衡负载的百分数误差之差，对于0.5、1和2级仪表分别不应超过1%、1.5%和2.5%。
注：当按照表了试验时，试验电流应依次加人每一测量元件。8.4仪表常数
应检查仪表转子转数和计度器指示值的比率，其比率应是正确的。8.5准确度试验的条件
为了检验准确度要求，应保持以下试验条件：被试仪表应装在表壳内，并盖上表盖；在进行任一试验之前，电压线路应至少通电：a）0.5级仪表4h。
b）1级仪表2h。
c）2级仪表1h。
GB/T17215.311-2008
影响量
环境温度改变量?)
电压改变盘
±10%1
额率改变量
逆相序
波形：电流波形中三
次波10%*）
外磁感应强度0.5mT3
附件工作*
单费率或多费率计度器
的机械负载\
悬挂倾斜3°
表8影响盘
电流值
（平衡负载，另有说明时除外）直接接人仪表
0.21≤1≤1m
0.5≤≤1mx
0.51（单相负载）
经互感器接入
0.11.≤≤I
0.51≤≤1mr
0.51.（单相负载）
I和Inax
功率因数
0.5感性
0.5感性
0.5感性
YYKAONYKAa
qLE-ei-ac-eC-ae-Ceraac-CBC-Neca-TnTKAoNrKAca各等级仪表平均温度系数
各等级仪表百分数误差改变
量极限
电压范围从一20%至一10%和十10%至十15%时，以百分数误差表示的改变量极限为上表规定值的3倍。1
低于0.8U，时，仪表误差可在+10%和一100%之间。2)
电压的畸变因数应低于1%。
在同基波比较，电流三次谐波在最不利的相位移条件下测量百分数误差改变量。外部0.5mT的磁感应强度由施加给仪表电压相同频率的电流产生，并在最不利的相位和方向的条件下，仪3）
表百分数误差的改变盘不应超过本表规定值。此磁感强度值可通过将仪表放置在圆形线圈中心处获得，该线圈平均直径为1m，矩形截面，相对于直径有较小的径向厚度，线圈为400安匝。指封装在表壳内的间歌通电的附件，如：多费率计度器的电磁铁。为能正确接线，最好标出与辅助装置的连接方法。若这种连接是插头和插座方式，则应是不可逆的，但是，在无上述标志或可逆连接的情况下，若仪表是在最不利的条件的连接下进行试验，误差改变量不应超出本表规定值。
校准仪表时，此影响已被补偿。应在整个工作范围内确定平均温度系数。工作温度范围应分成多个20K宽的子范围，然后在这些范围内确定平均温度系数，在该范围中间的上10K和下10K进行测定。试验期间无论如何不要超出规定的工作温度范围。
