GB/T 16750-2008潜油电泵机组

ICS75.180.10

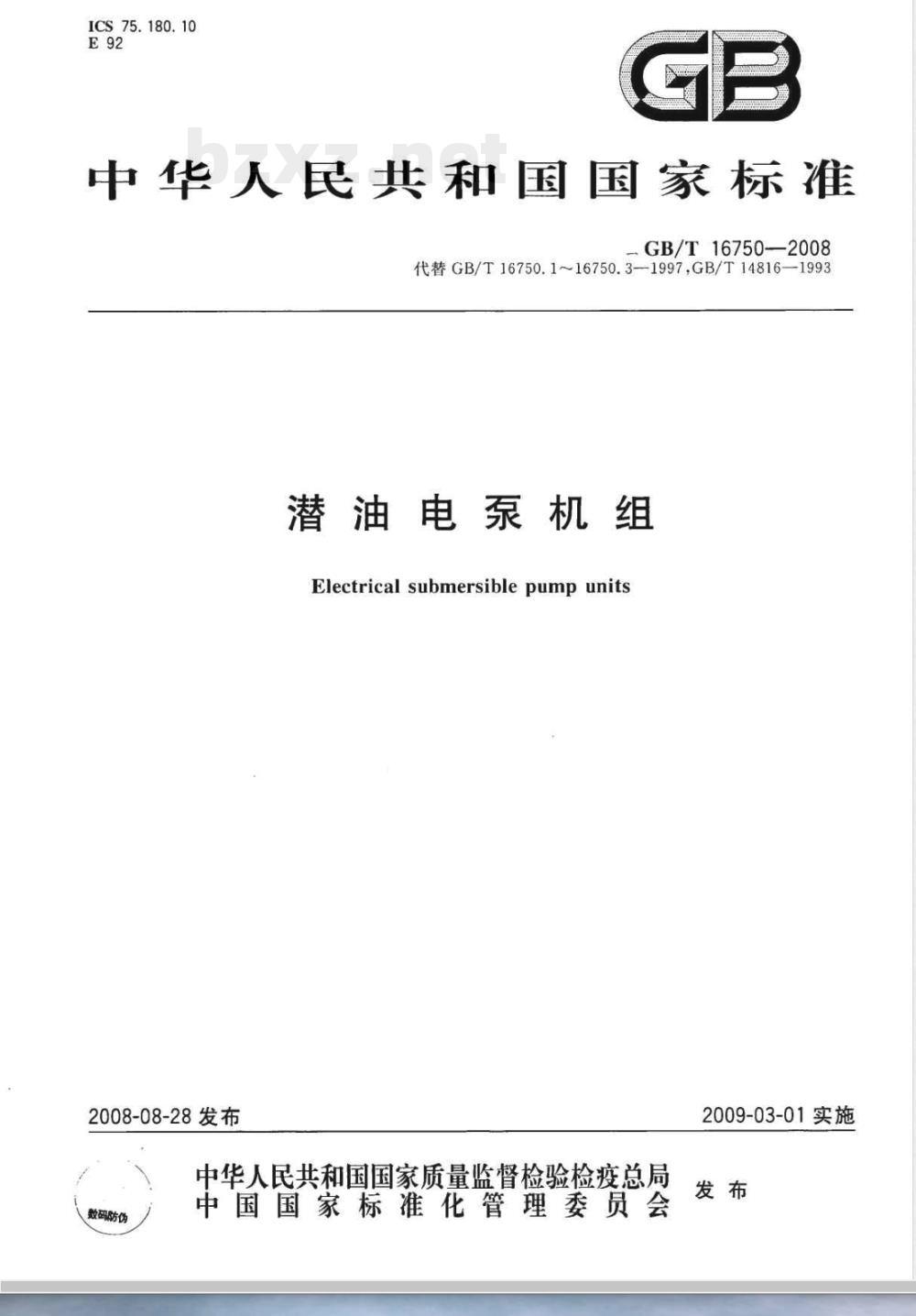

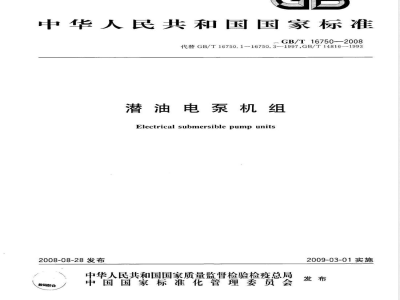

中华人民共和国国家标准
GB/T16750-2008
代替GB/T16750.1~16750.3—1997.GB/T14816—1993潜油电泵机组
Electricalsubmersiblepumpunits2008-08-28发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-03-01实施
GB/T16750-2008

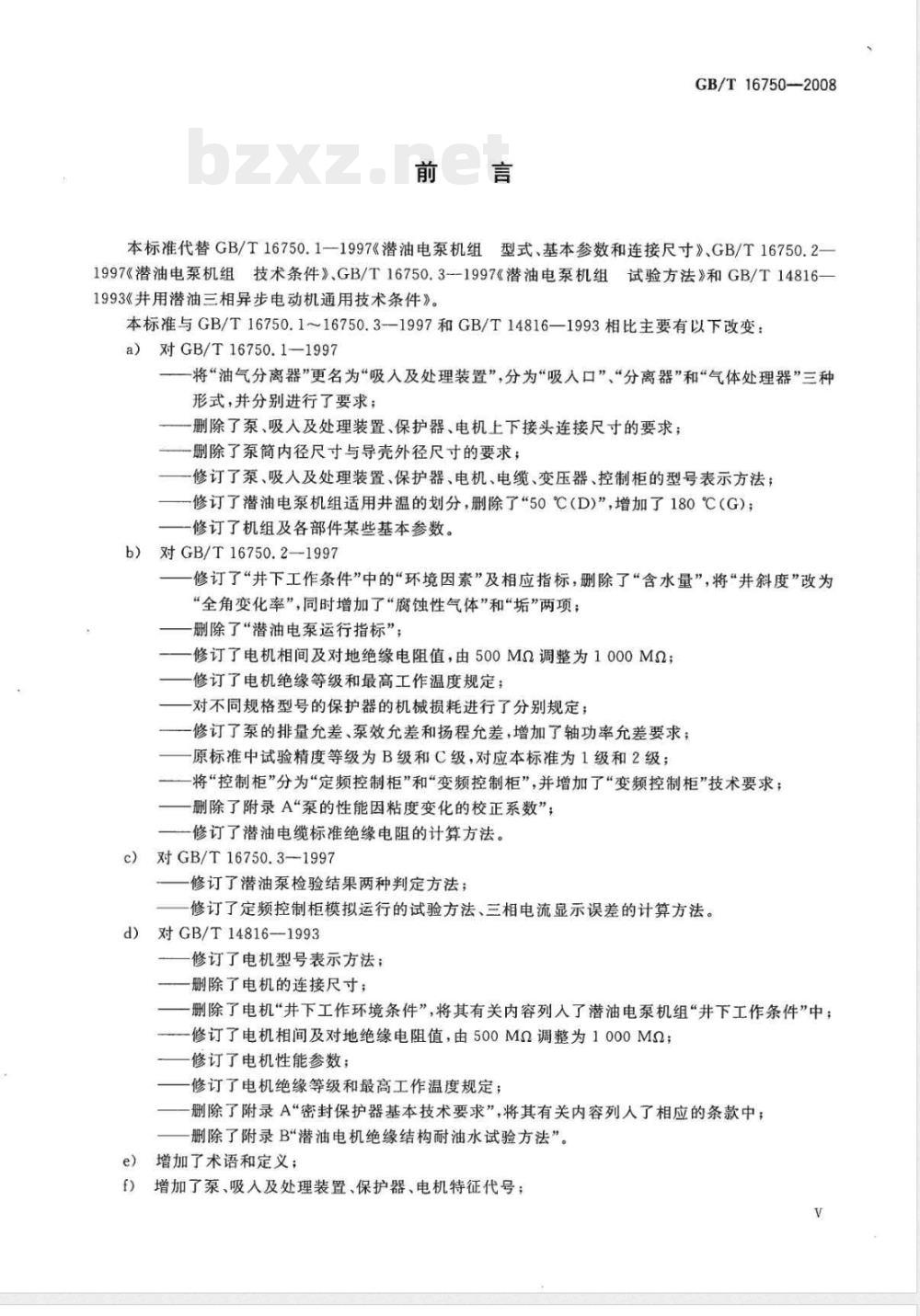

本标准代替GB/T16750.1—1997《潜油电泵机组型式、基本参数和连接尺寸》、GB/T16750.2—1997《潜油电泵机组技术条件》.GB/T16750.3--1997《潜油电泵机组试验方法》和GB/T14816—1993《井用潜油三相异步电动机通用技术条件》。本标准与GB/T16750.1~16750.3--1997和GB/T14816—1993相比主要有以下改变：a）对GB/T16750.1—1997
一将“油气分离器”更名为“吸入及处理装置”，分为“吸人口”“分离器”和“气体处理器”三种形式，并分别进行了要求；
删除了泵、吸入及处理装置、保护器、电机上下接头连接尺寸的要求；删除了泵简内径尺寸与导壳外径尺寸的要求；修订了泵、吸人及处理装置、保护器、电机、电缆、变压器、控制柜的型号表示方法；修订了潜油电泵机组适用井温的划分，删除了“50℃（D）”，增加了180℃（G）；一修订了机组及各部件某些基本参数。b）对GB/T16750.2-1997
修订了“井下工作条件”中的“环境因素”及相应指标，删除了“含水量”，将“井斜度”改为“全角变化率”，同时增加了“腐蚀性气体”和“垢”两项；删除了“潜油电泵运行指标”；修订了电机相间及对地绝缘电阻值，由500Mα调整为1000Mα；修订了电机绝缘等级和最高工作温度规定；对不同规格型号的保护器的机械损耗进行了分别规定；修订了泵的排量允差、泵效允差和扬程允差，增加了轴功率允差要求；原标准中试验精度等级为B级和C级，对应本标准为1级和2级；将“控制柜”分为“定频控制柜”和“变频控制柜”，并增加了“变频控制柜”技术要求；一删除了附录A“泵的性能因粘度变化的校正系数”，一修订了潜油电缆标准绝缘电阻的计算方法。c)对GB/T16750.31997
一修订了潜油泵检验结果两种判定方法；修订了定频控制柜模拟运行的试验方法、三相电流显示误差的计算方法。d）对GB/T14816—1993
修订了电机型号表示方法：
一删除了电机的连接尺寸：
一删除了电机“井下工作环境条件”，将其有关内容列入了潜油电泵机组“井下工作条件”中；修订了电机相间及对地绝缘电阻值，由500MQ调整为1000Mα；修订了电机性能参数；
修订了电机绝缘等级和最高工作温度规定；删除了附录A“密封保护器基本技术要求”，将其有关内容列人了相应的条款中；删除了附录B\潜油电机绝缘结构耐油水试验方法”。e）增加了术语和定义：
增加了泵、吸入及处理装置、保护器、电机特征代号：V
GB/T16750—2008

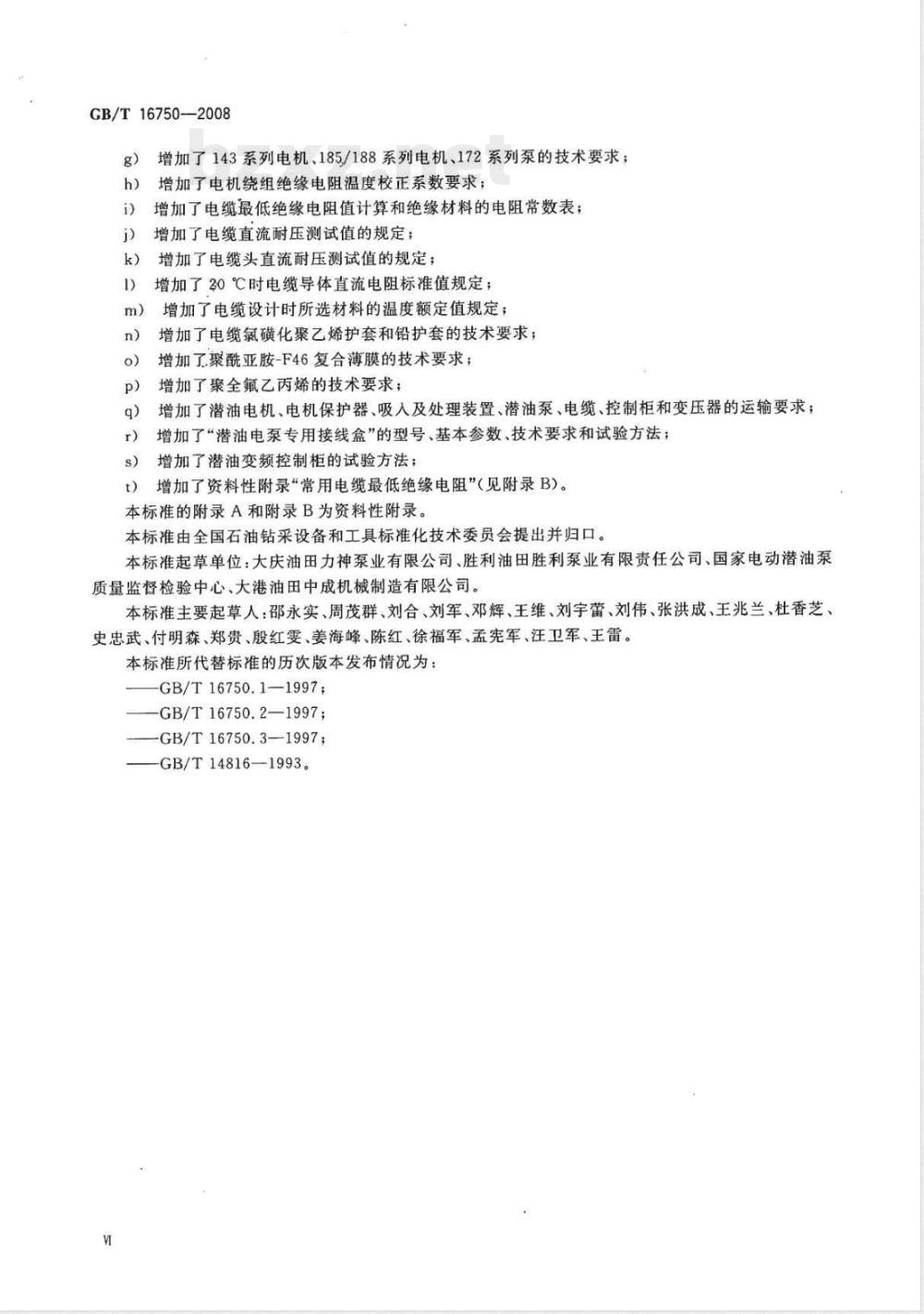

增加了143系列电机、185/188系列电机、172系列泵的技术要求；增加了电机绕组绝缘电阻温度校正系数要求：增加了电缆最低绝缘电阻值计算和绝缘材料的电阻常数表；增加了电缆直流耐压测试值的规定：增加了电缆头直流耐压测试值的规定；增加了20℃时电缆导体直流电阻标准值规定；增加了电缆设计时所选材料的温度额定值规定；增加了电缆氯磺化聚乙烯护套和铅护套的技术要求；增加了酰亚胺-F46复合薄膜的技术要求；增加了聚全氟乙丙烯的技术要求；增加了潜油电机、电机保护器、吸人及处理装置、潜油泵、电缆、控制柜和变压器的运输要求；增加了“潜油电泵专用接线盒”的型号、基本参数、技术要求和试验方法；增加了潜油变频控制柜的试验方法；增加了资料性附录“常用电缆最低绝缘电阻”（见附录B）。本标准的附录A和附录B为资料性附录。本标准由全国石油钻采设备和工具标准化技术委员会提出并归口。本标准起草单位：大庆油田力神泵业有限公司、胜利油田胜利泵业有限责任公司、国家电动潜油泵质量监督检验中心、大港油田中成机械制造有限公司。本标准主要起草人：邵永实、周茂群、刘合、刘军、邓辉、王维、刘宇蕾、刘伟、张洪成、王兆兰、杜香芝、史忠武、付明森、郑贵、股红雯、姜海峰、陈红、徐福军、孟宪军、汪卫军、王雷。本标准所代替标准的历次版本发布情况为：GB/T16750.1—1997;
-GB/T16750.2—1997；
-GB/T16750.3—1997;
-GB/T14816—1993。

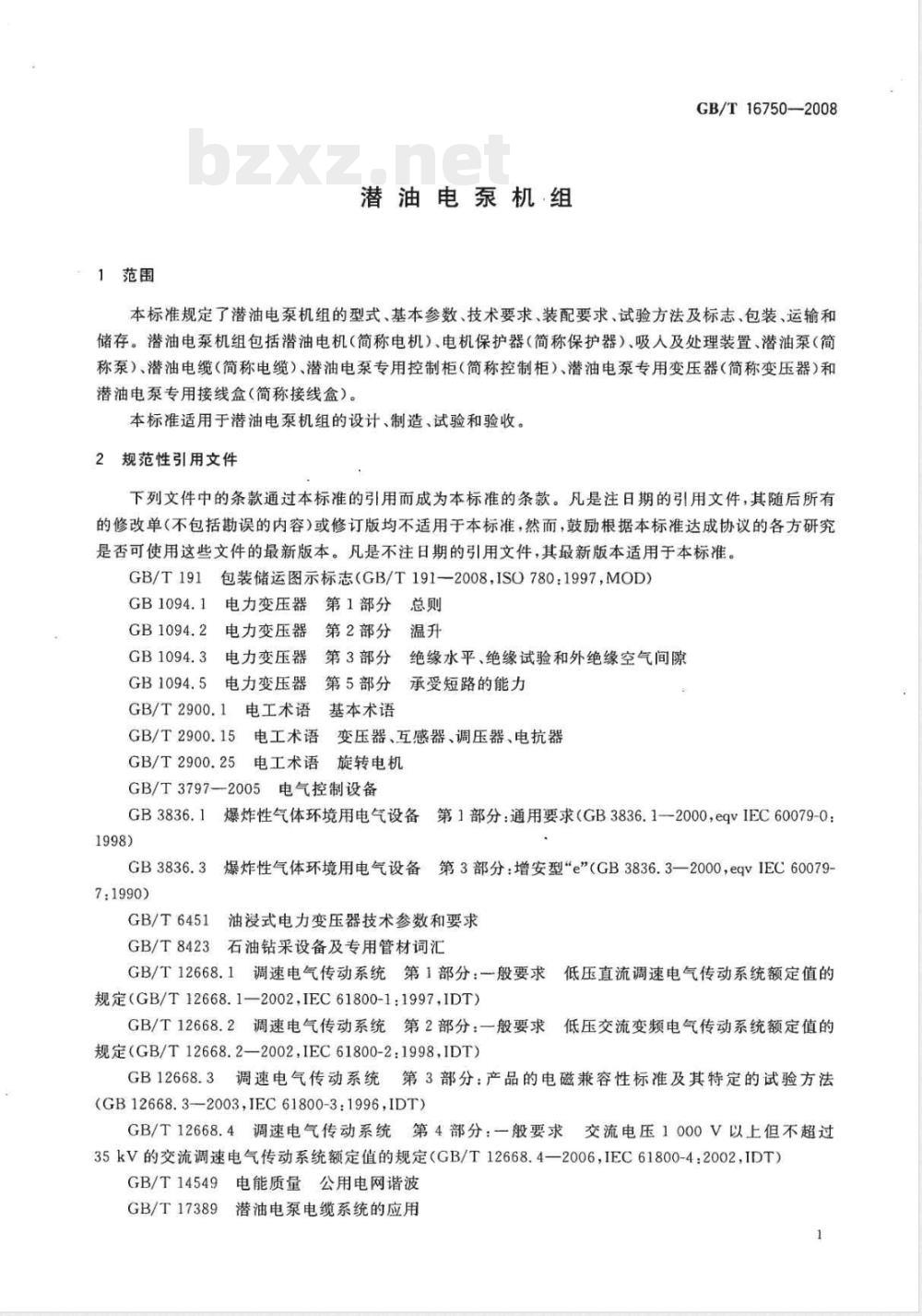

1范围
潜油电泵机组
GB/T16750—2008
本标准规定了潜油电泵机组的型式、基本参数、技术要求、装配要求、试验方法及标志、包装、运输和储存。潜油电泵机组包括潜油电机（简称电机）、电机保护器（简称保护器）、吸人及处理装置、潜油泵（简称泵）、潜油电缆（简称电缆）、潜油电泵专用控制柜（简称控制柜）、潜油电泵专用变压器（简称变压器）和潜油电泵专用接线盒（简称接线盒）。本标准适用于潜油电泵机组的设计、制造、试验和验收。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191
包装储运图示标志（GB/T191-2008ISO780：1997，MOD）电力变压器
电力变压器
电力变压器
电力变压器
GB/T2900.1
GB/T2900.15
GB/T2900.25
第1部分总则
第2部分
第3部分
绝缘水平、绝缘试验和外绝缘空气间隙第5部分承受短路的能力
基本术语
电工术语
电工术语
变压器、互感器、调压器、电抗器电工术语旋转电机
5电气控制设备
GB/T3797—2005
7:1990)
GB/T6451
第1部分：通用要求（GB3836.1-2000，eqvIEC60079-0：爆炸性气体环境用电气设备
爆炸性气体环境用电气设备第3部分：增安型e\（GB3836.3—2000，eqvIEC60079-油浸式电力变压器技术参数和要求GB/T8423
石油钻采设备及专用管材词汇
GB/T12668.1调速电气传动系统第1部分：一般要求低压直流调速电气传动系统额定值的规定（GB/T12668.12002.IEC61800-1：1997.1DT)低压交流变频电气传动系统额定值的GB/T12668.2调速电气传动系统第2部分：一般要求规定（GB/T12668.2—2002,IEC61800-2:1998,IDT）GB12668.3调速电气传动系统第3部分：产品的电磁兼容性标准及其特定的试验方法（GB12668.3—2003,IEC61800-3:1996IDT）GB/T12668.4调速电气传动系统第4部分：一般要求交流电压1000V以上但不超过
35kV的交流调速电气传动系统额定值的规定（GB/T12668.4一2006，IEC61800-4：2002，IDT）GB/T14549电能质量公用电网谐波GB/T17389
潜油电泵电缆系统的应用
GB/T16750—2008
潜油电泵电缆试验方法
GB/T18050
GB/T18051-2000潜油电泵振动试验方法SY/T5313钻井工程术语
SY/T6598潜油电泵保护器的使用与检验推荐作法SY/T6599—2004潜油电泵离心泵试验推荐作法JB/T5331聚酰亚胺/氟46绕包铜圆线3术语和定义

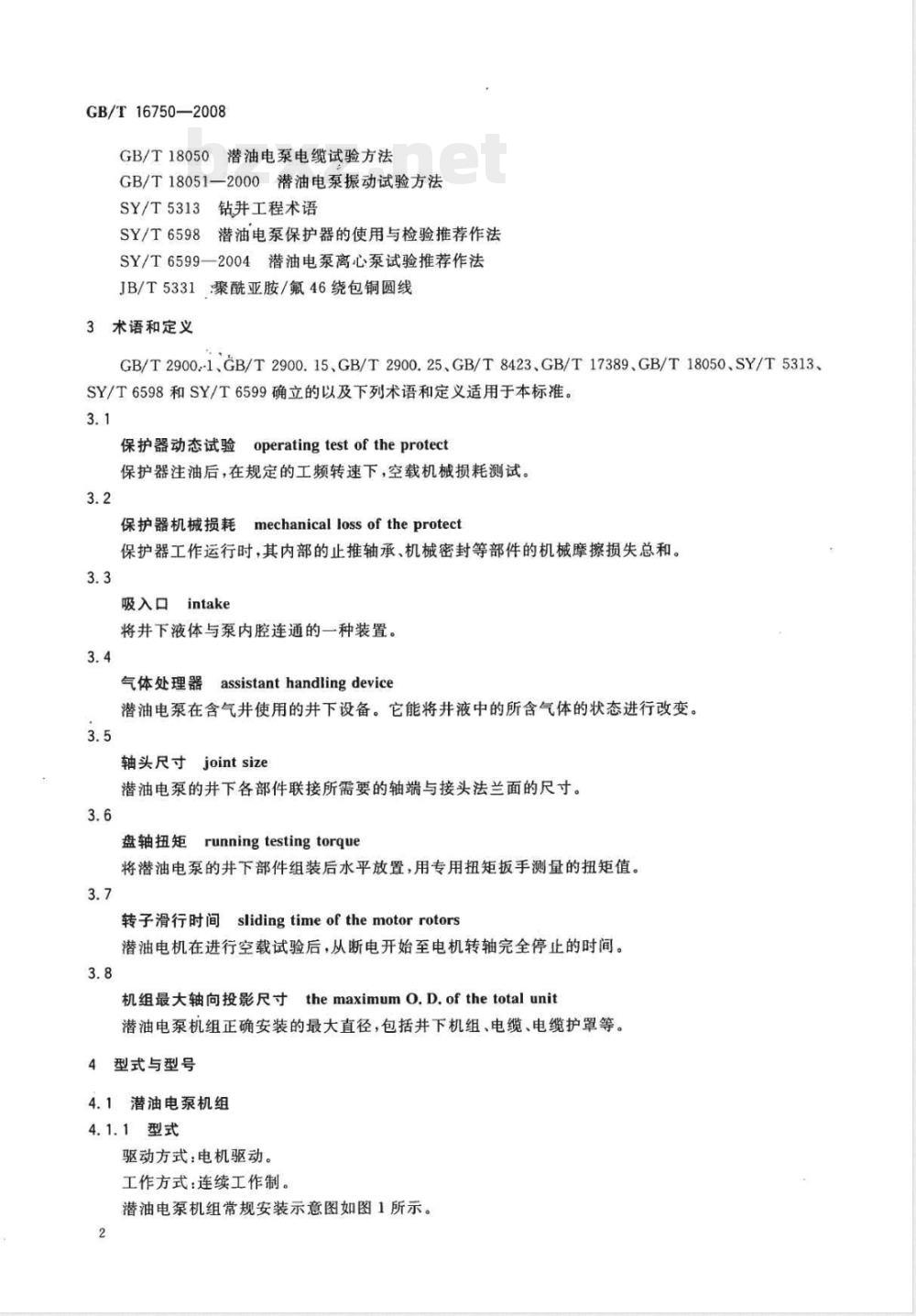

GB/T2900.1、GB/T2900.15、GB/T2900.25、GB/T8423、GB/T17389、GB/T18050、SY/T5313SY/T6598和SY/T6599确立的以及下列术语和定义适用于本标准。3.1
operatingtestoftheprotect
保护器动态试验
保护器注油后，在规定的工频转速下，空载机械损耗测试。3.2
mechanical lossof theprotect保护器机械损耗
保护器工作运行时，其内部的止推轴承、机械密封等部件的机械摩擦损失总和。3.3
吸入口
intake
将井下液体与泵内腔连通的一种装置。3.4
气体处理器assistanthandlingdevice潜油电泵在含气井使用的井下设备。它能将井液中的所含气体的状态进行改变。3.5
轴头尺寸jointsize
潜油电泵的井下各部件联接所需要的轴端与接头法兰面的尺寸。3.6
盘轴扭矩runningtestingtorque将潜油电泵的井下部件组装后水平放置，用专用扭矩扳手测量的扭矩值。3.7
转子滑行时间slidingtimeofthemotorrotors潜油电机在进行空载试验后，从断电开始至电机转轴完全停止的时间。3.8
机组最大轴向投影尺寸themaximumO.D.ofthetotalunit潜油电泵机组正确安装的最大直径，包括井下机组、电缆、电缆护罩等。4型式与型号
4.1潜油电泵机组
4.1.1型式
驱动方式：电机驱动。
工作方式：连续工作制。
潜油电泵机组常规安装示意图如图1所示。2
一扶正器；
一套管，
一电机：
保护器：
一吸人及处理装置；
一电缆护罩：
泵出口接头：
引接电缆；：
油管：
单流阀：
—泄油阀：
电力电缆：
一地面电缆：
一井口装置：
接线盒；
一控制柜：
变压器。
图1潜油电泵机组安装示意图
GB/T16750-2008
GB/T16750-2008
型号表示方法
适用井温代号
额定扬程，m
额定排量，m/d
机组最大轴向投影尺寸，mm
潜油电泵代号
注：潜油电泵机组最大轴向投影尺寸的计算方法见附录A。示例：额定排量200m/d，额定扬程1500m，适用井温120C，最大轴向投影尺寸为152mm的潜油电泵表示为QYDB152-200/1500E.
4.1.3适用并温
潜油电泵适用井温分为五个等级。井温等级代号为：
-90℃，用A表示；
-120℃，用E表示；
150℃，用F表示；
-180℃，用G表示。
4.1.4潜油电泵系列
常规潜油电泵系列应符合表1规定。常规潜油电泵系列
常规潜油电泵系列
185/188
98/101/102
保护器
98/101/102
注1：表中左4列的数字为公称外径，单位为毫米。注2：非常规潜油电泵系列按协议配套。4.2电机
4.2.1型式
三相鼠笼式异步电动机。
吸人及处理装置
98/101/102
适用最小套管
mm/(in-lb/ft)
$127.00/(5-18)
139.70/(51/2-23)
Φ139.70/(51/2-20)
139.70/(51/2-20)
Φ168.28/(65/8-24)
$177.80/(7-32)
244.48/（95/8-75)
4.2.2型号表示方法
口-口
GB/T16750—2008
特征代号：GX高效型：FF-
—防腐型：GZ—高承载
位置代号：D
功率，kw
电机系列
电机代号
单节：S—上节：T通用节：X下节特征代号：用字母表示，当共存有多项特征时，可采用相应的多项特征代号表示，特征代号间用左斜杠隔开。
示例：潜油电泵用功率为45kW的114系列上节防腐型高承载电机表示为：YQY114-45S-FF/GZ。4.3保护器
4.3.1.型式
按结构分为：
沉淀式（用C表示）；
b）胶囊式（用J表示）。
4.3.2型号表示方法
特征代号：FF—防腐型；FS防砂型；GZ-位置代号：S上节：X——下节
结构：C一沉淀式—胶囊式
保护器系列
保护器代号
一高承载
特征代号：用字母表示，当共存有多项特征时，可采用相应的多项特征代号表示，特征代号间用左斜杠隔开。
示例：潜油电泵用130系列胶囊式防腐型高承载上节保护器表示为：QYH130J/S-FF/GZ4.4吸入及处理装置
4.4.1型式
按结构分为：
a）分离器（用F表示）；
吸入口（用K表示）：
气体处理器（用Q表示）。
GB/T16750—2008
4.4.2型号表示方法
特征代号：HZ—带护罩式：SJ——双级串联式；FS防砂型；FF—防腐型；GX高效型：C—沉降式；X—旋转式结构：F分离器；K吸人口：Q—气体处理器一吸人及处理装置系列
吸入及处理装置代号
特征代号：用字母表示，当共存有多项特征时，可采用相应的多项特征代号表示，特征代号间用左斜杠隔开。
示例：潜油电泵机组用98系列旋转式防砂型分离器表示为：QYX98F-X/FS。4.5泵
4.5.1型号表示方法
QYB-口/口
特征代号：FS—防砂型；FF-
防腐型：XJ-
FG—防垢型；CY——稠油用
位置代号：S——上节：T——通用节：X—下节额定扬程，m
额定排量，m/d
泵系列
泵代号
斜并用：
特征代号：用两位字母表示，当共存有多项特征时，可采用相应的多项特征代号表示，特征代号间用左斜杠隔开。
示例：额定排盘250m2/d，额定扬程1500m的98系列防砂防腐型上节泵表示为：QYB98-250/1500S-FS/FF4.5.2泵排出口接头选用
泵排出口接头根据用户要求，可选用不同油管规格尺寸内螺纹。4.6电缆
4.6.1形状特征代号
圆形，用Y表示；
扁形，省略。
绝缘材料代号
聚丙烯（包括改性聚丙烯），用P表示：乙丙橡胶，用E表示；
交联聚乙烯，用YJ表示；
聚酰亚胺-F46复合薄膜/乙丙橡胶组合绝缘，用YE表示；聚酰亚胺-F46复合薄膜/聚全氟乙丙烯组合绝缘，用YF表示。护套（包括内护套）材料代号
铅（铅合金），用Q表示：
乙丙橡胶，用E表示：
氯磺化聚乙烯，用H表示；
丁腈聚氯乙烯复合物，用F表示，e）丁橡胶，用N表示。
铠装护层代号
蒙乃尔钢带铠装，用M表示：
镀锌钢带铠装，省略；
不锈钢带铠装，用X表示。
4.6.5型号表示方法
口-10
温度等级
芯线×截面，mm
额定电压，kV
形状特征代号
铠装护层代号
内护层代号
一绝缘代号
电缆代号（引接电缆用QY表示）GB/T16750-—2008
温度等级：导体最高工作温度分为90℃（90），120℃（120），150℃（150），180℃（180），204℃(204)
示例1.额定电压3kV，聚丙烯绝缘，丁腈橡胶内护套，蒙乃尔钢带铠装3×16mm*导体最高工作温度90C扁形潜油电缆.表示为：QYPNM3-3×16/90示例2：额定电压6kV，乙丙橡胶绝缘，乙丙橡胶护套，镀锌钢带铠装3×20mm2导体最高工作温度120℃圆形潜油电缆表示为：QYEEY6-3×20/120示例3：额定电压6kV，聚酰亚胺-F46复合薄膜/乙丙橡胶组合绝缘，铅内护套，蒙乃尔钢带铠装3×10mm2导体最高工作温度120引接电缆，表示为：QYJYEQM6-3×10/120，4.7变压器
4.7.1型式
三相油浸式。
4.7.2型号表示方法
二次电压，kv
次电压，kv
容量，kV.A
变压器代号
示例：容量100kV·A，一次电压6kV，二次电压1.5kV的潜油电用三相油浸三线圈变压器表示为：QYSS1006/1.5.
4.7.3电压
变压器一次电压应适合当地电网条件，二次电压应采用多档，以补偿不同泵挂下潜油电缆电压降。4.7.4附加绕组
用户需要时，变压器可加附加绕组。GB/T16750-—2008
4.8控制柜
4.8.1型式
高压式。
4.8.2型号表示方法
QYK口
额定电流，A
额定电压，kV
特征代号：SN室内、SW室外、HP海上平台控制柜代号
示例：额定电流60A，额定电压3kV室内用的潜油电泵专用控制柜表示为QYKSN3-604.9接线盒
4.9.1型式
室外高压式。
4.9.2型号表示方法
日口口
额定电流，A
额定电压，kV
特征代号：普通（省略）：H（海上平台）接线盒代号
示例：额定电流60A，额定电压3kV的海上用潜油电泵用接线盒表示为：GJXH3-605要求
5.1潜油电泵机组要求
5.1.1井下工作条件
并下工作条件见表2。
表2井下工作条件
环境因素
井下环境温度
泵吸入口井液黏度
泵吸人口气液比GLR
潜油电泵工作时电机外壳井液
井液中含砂量
全角变化率
腐蚀性气体
/30m）
技术指标
90,120.150,180
大于180℃时按协议执行
当井液黏度大于7mm/s时需要校正，按协议执行
大于0.3时按协议执行
小于0.3时按协议执行
大于500g/m时，按协议执行
大于3/30m时，按协议执行
如有，按协议执行
如有，按协议执行
地面环境条件
环境温度：-40℃~+40℃；
相对湿度：年平均不大于85%；
海拔不超过1000m；
地面环境条件特殊时，按制造厂与用户之间的协议执行。5.2部件要求
5.2.1电机
GB/T16750—2008
应具有良好的密封性能，在0.35MPa气压下保持5min试验，各密封连接部位不应渗漏。25℃环境温度下相间、对地绝缘电阻均应大于1000MQ，在其他温度下测得的绝缘电阻应按表3进行转换判定。电机热状态或温升试验后，绝缘电阻应符合此项要求。表3电机绕组绝缘电阻在热状态时或温升试验后的阻值温度/℃
温度系数
注：将在一定温度下测得的绝缘电阻乘以温度系数，就得到了室温（25℃）下相应的绝缘电阻值。根据此绝缘电阻值再进行判定。
三相绕组直流电阻不平衡率不应大于2%电机装配后应检查轴头尺寸及盘轴情况。检查时将其水平放置，轴头尺寸应符合图纸要求，5.2.1.4
盘轴扭矩值不应大于20N·m，且无阻滞现象。电机试验后，取电机油样做交流耐压试验，10kV/2.5mm，1min不应击穿。5.2.1.5
空载试验后，测定的转子滑行时间应不低于表4规定。电机在额定工作状态下，其性能参数应符合表4的规定。电机允许做泵负载法测试，规定排量点的性能指标也应符合表4规定。表4
项目名称
效率/%
电机系列
114/116
188/185
电机性能参数及容差
保证值
额定功率50kW以上，
-0.10(1-)
额定功率50kW以下，
-0.15(1-)
