GB/T 6995.5-2008
基本信息
标准号： GB/T 6995.5-2008
中文名称：电线电缆识别标志方法 第5部分: 电力电缆绝缘线芯识别标志
标准类别：国家标准(GB)
标准状态：现行
发布日期：2008-06-18
实施日期：2009-03-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：372202
标准分类号
标准ICS号：ICS 电气工程>>电线和电缆>>29.060.20电缆
中标分类号：电工>>电工材料和通用零件>>K13电缆及其附件
关联标准
替代情况：替代GB 6995.5-1986
出版信息
出版社：中国标准出版社
页数：5页
标准价格：10.0 元
计划单号：20064901-T-604
出版日期：2009-03-01
相关单位信息
首发日期：1986-11-20
起草人：张敬平、周晓薇、汪传斌、周跃忠、庞玉春、何亚丽、郑国俊
起草单位：上海电缆研究所、远东控股集团有限公司等
归口单位：全国电线电缆标准化技术委员会
提出单位：中国电器工业协会
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
主管部门：中国电器工业协会
标准简介
GB/T 6995的本部分适用于电力电缆绝缘线芯的识别标志，包括充油电缆，油浸纸绝缘电缆和挤包固体绝缘电缆。绝缘线芯识别标志除应符合本部分规定外，还应符合GB/T 6995.1-xxxx和GB/T 6995.2-xxxx的相关规定。 GB/T 6995.5-2008 电线电缆识别标志方法 第5部分: 电力电缆绝缘线芯识别标志 GB/T6995.5-2008 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

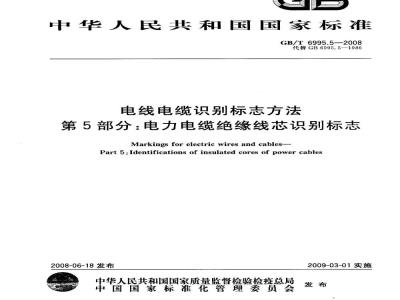

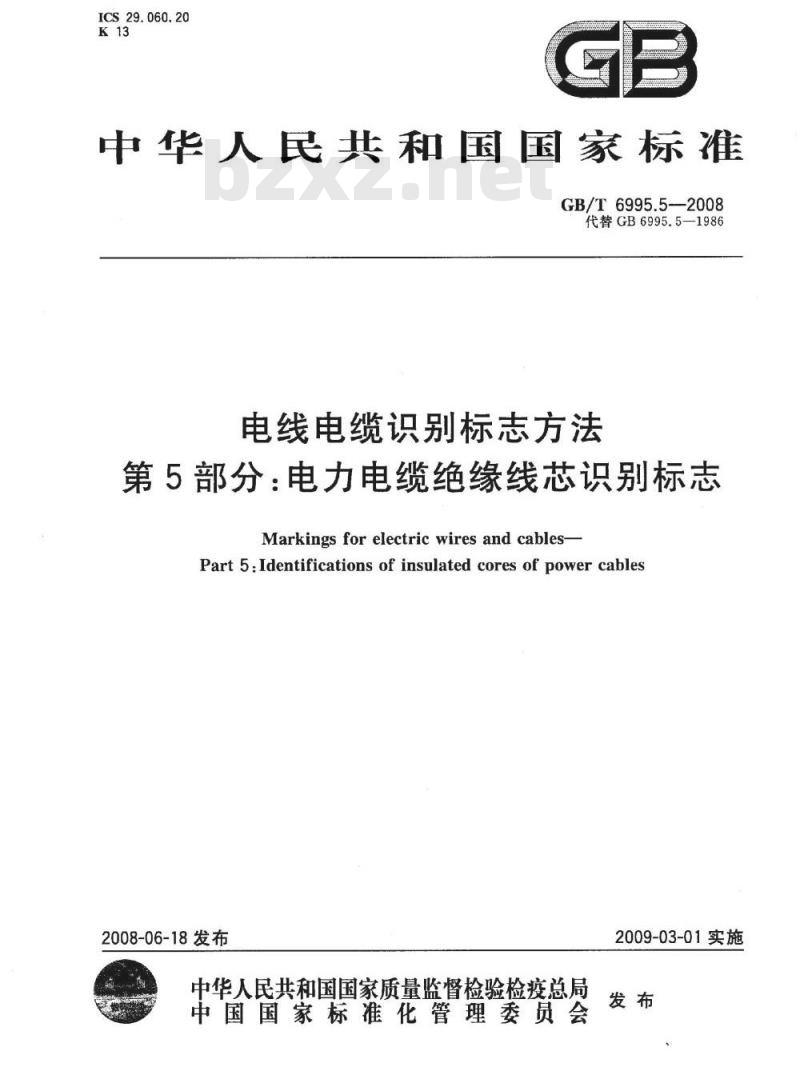

ICS29.060.20
中华人民共和国国家标准
GB/T6995.5-2008
代替GB6995.5-1986
电线电缆识别标志方法
第5部分：电力电缆绝缘线芯识别标志Markingsforelectricwiresandcables-Part 5:Identifications of insulated cores of power cables2008-06-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-03-01实施

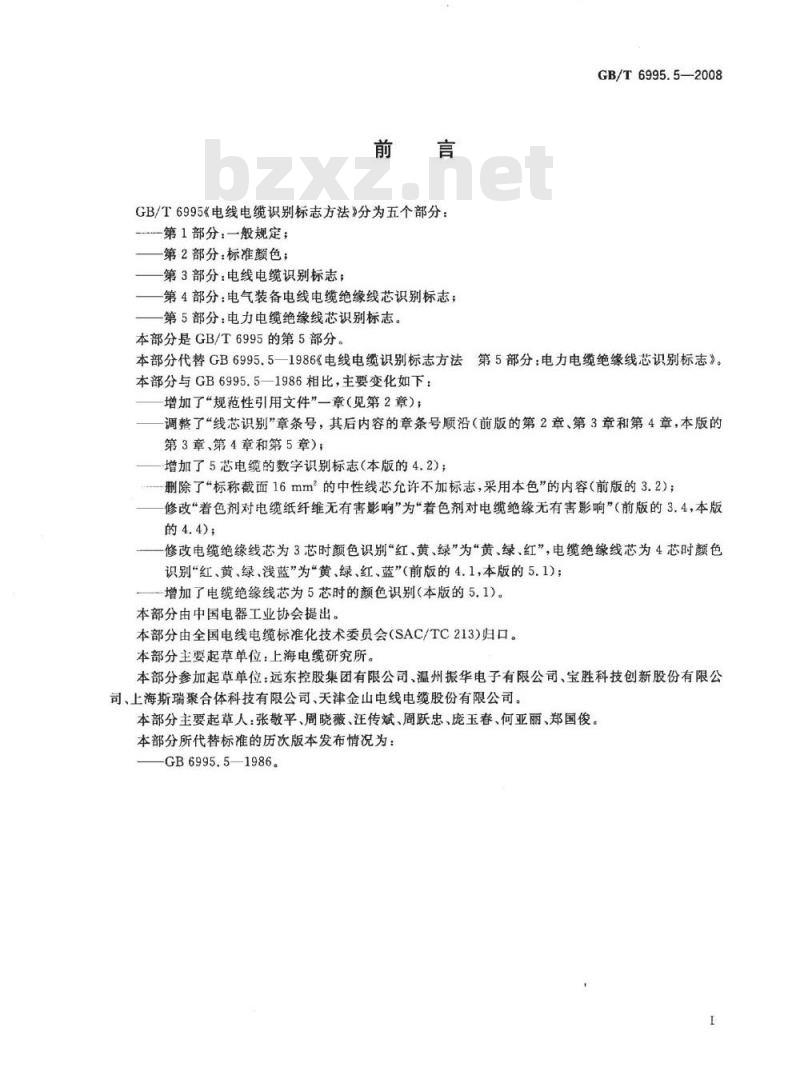

GB/T6995《电线电缆识别标志方法》分为五个部分：第1部分：一般规定；
第2部分：标准颜色；
第3部分：电线电缆识别标志；
第4部分：电气装备电线电缆绝缘线芯识别标志；一第5部分：电力电缆绝缘线芯识别标志。本部分是GB/T6995的第5部分。
GB/T6995.5—2008
本部分代替GB6995.5一1986《电线电缆识别标志方法第5部分：电力电缆绝缘线芯识别标志》。本部分与GB6995.5—1986相比，主要变化如下：增加了“规范性引用文件”一章（见第2章）：调整了“线芯识别”章条号，其后内容的章条号顺沿（前版的第2章、第3章和第4章，本版的第3章、第4章和第5章）；
增加了5芯电缆的数字识别标志（本版的4.2）；一删除了“标称截面16mm的中性线芯允许不加标志，采用本色”的内容（前版的3.2）；修改“着色剂对电缆纸纤维无有害影响”为“着色剂对电缆绝缘无有害影响”（前版的3.4，本版的4.4)；
修改电缆绝缘线芯为3芯时颜色识别红、黄、绿”为“黄、绿、红”，电缆绝缘线芯为4芯时颜色识别\红、黄、绿、浅蓝”为黄、绿、红、蓝”（前版的4.1，本版的5.1）；增加了电缆绝缘线芯为5芯时的颜色识别（本版的5.1)。本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213)归口。本部分主要起草单位：上海电缆研究所。本部分参加起草单位：远东控股集团有限公司、温州振华电子有限公司、宝胜科技创新股份有限公司、上海斯瑞聚合体科技有限公司、天津金山电线电缆股份有限公司。本部分主要起草人：张敬平、周晓薇、汪传斌、周跃忠、庞玉春、何亚丽、郑国俊。本部分所代替标准的历次版本发布情况为：GB6995.5—1986。

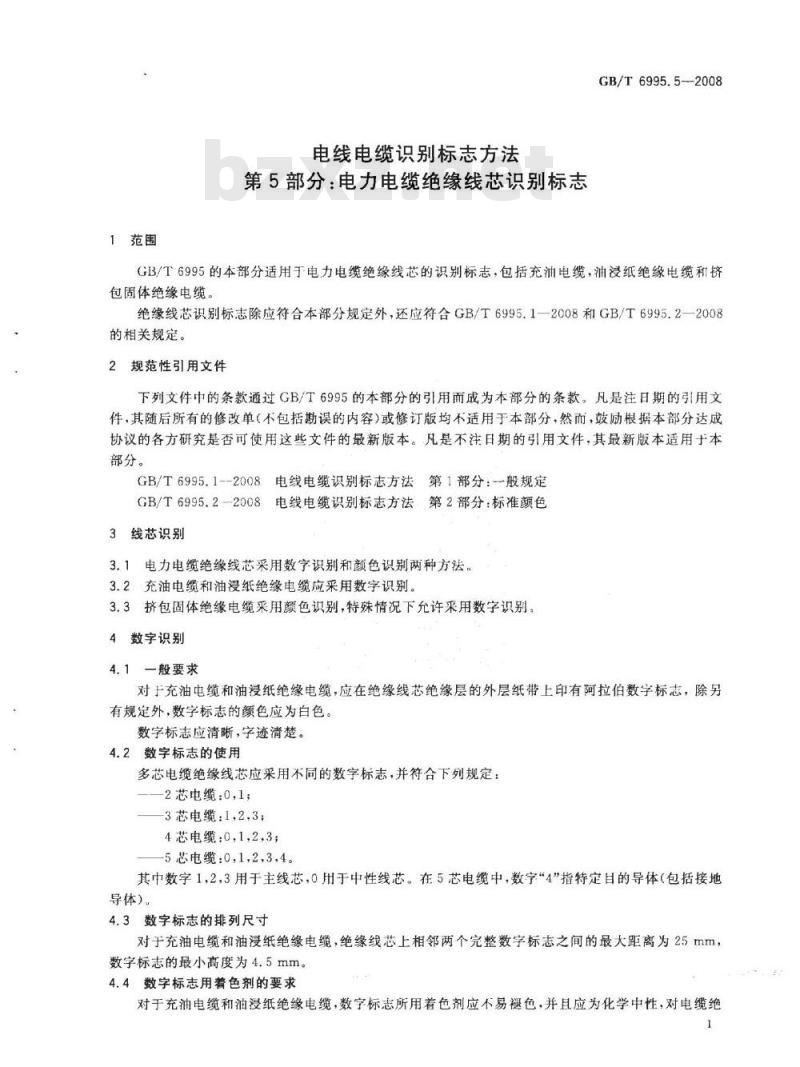

1范围
电线电缆识别标志方法
第5部分：电力电缆绝缘线芯识别标志GB/T6995.5-2008
GB/T6995的本部分适用于电力电缆绝缘线芯的识别标志：包括充油电缆，油浸纸绝缘电缆和挤包固体绝缘电缆。
绝缘线芯识别标志除应符合本部分规定外，还应符合GB/T6995.1—2008和GB/T6995.2—2008的相关规定。
2规范性引用文件
下列文件中的条款通过GB/T6995的本部分的引用面成为本部分的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T6995.1--2008电线电缆识别标志方法第1部分：般规定GB/T6995.22008电线电缆识别标志方法第2部分：标准颜色3线芯识别
3.1电力电缆绝缘线芯采用数字识别和颜色识别两种方法。3.2充油电缆和油浸纸绝缘电缆应采用数字识别。3.3挤包固体绝缘电缆采用颜色识别，特殊情况下允许采用数字识别，4数字识别
4.1一般要求
对于充油电缆和油浸纸绝缘电缆，应在绝缘线芯绝缘层的外层纸带上印有阿拉伯数字标志，除另有规定外，数字标志的颜色应为白色，数字标志应清晰，字迹清楚。
4.2数字标志的使用
多芯电缆绝缘线芯应采用不同的数字标志，并符合下列规定：2芯电缆：0,1；
-3芯电缆：1,23
4芯电缆：0,1,2,3；
-5芯电缆：0,1,2,3，4。
其中数字1，2，3用于主线芯，0用于中性线芯。在5芯电缆中，数字“4”指特定目的导体（包括接地导体）。
4.3数字标志的排列尺寸
对于充油电缆和油浸纸绝缘电缆，绝缘线芯上相邻两个完整数字标志之间的最大距离为25mm，数字标志的最小高度为4.5mm。
4.4数字标志用着色剂的要求
对于充油电缆和油浸纸绝缘电缆，数字标志所用着色剂应不易褪色，并且应为化学中性，对电缆绝1
GB/T6995.5—2008
缘无有害影响。

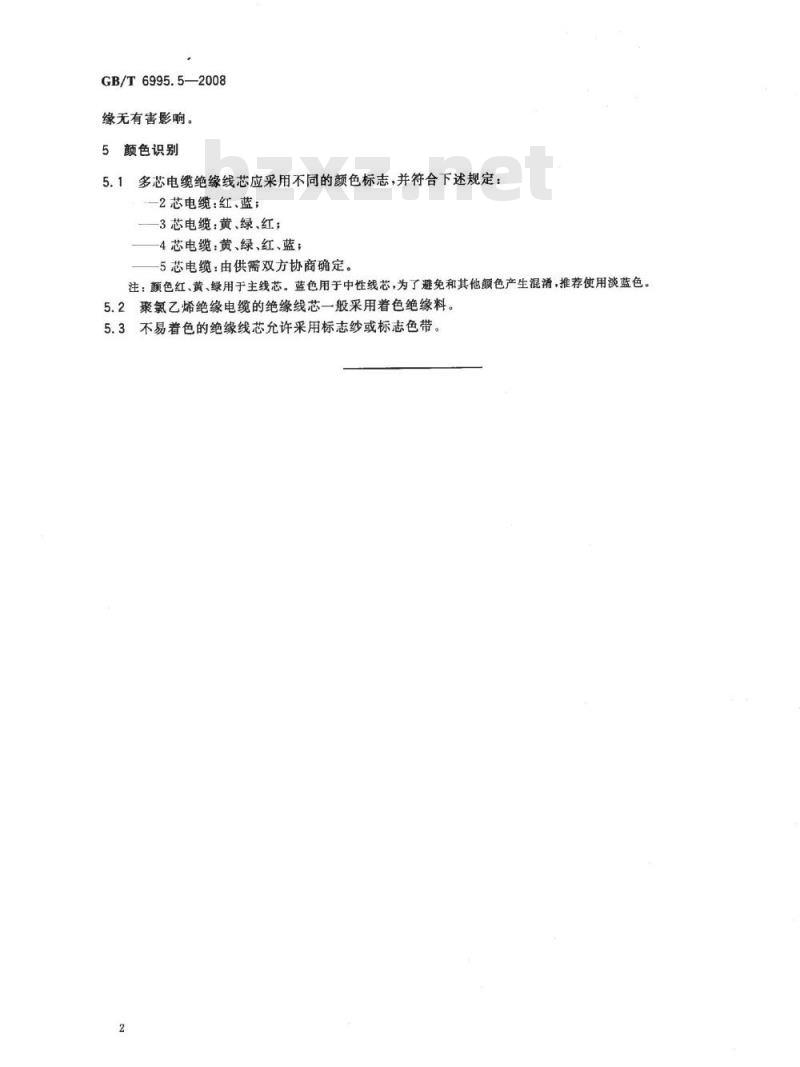

颜色识别
5.1多芯电缆绝缘线芯应采用不同的额色标志，并符合下述规定：-2芯电缆：红、蓝；
3芯电缆：黄、绿、红；
4芯电缆：黄、绿、红、蓝；
-5芯电缆：由供需双方协商确定。注：颜色红、黄、绿用于主线芯。蓝色用于中性线芯，为了避免和其他颜色产生混滑，推荐使用淡蓝色。5.2聚氟乙烯绝缘电缆的绝缘线芯一般采用着色绝缘料。5.3不易着色的绝缘线芯允许采用标志纱或标志色带。2
GB/T6995.5-2008

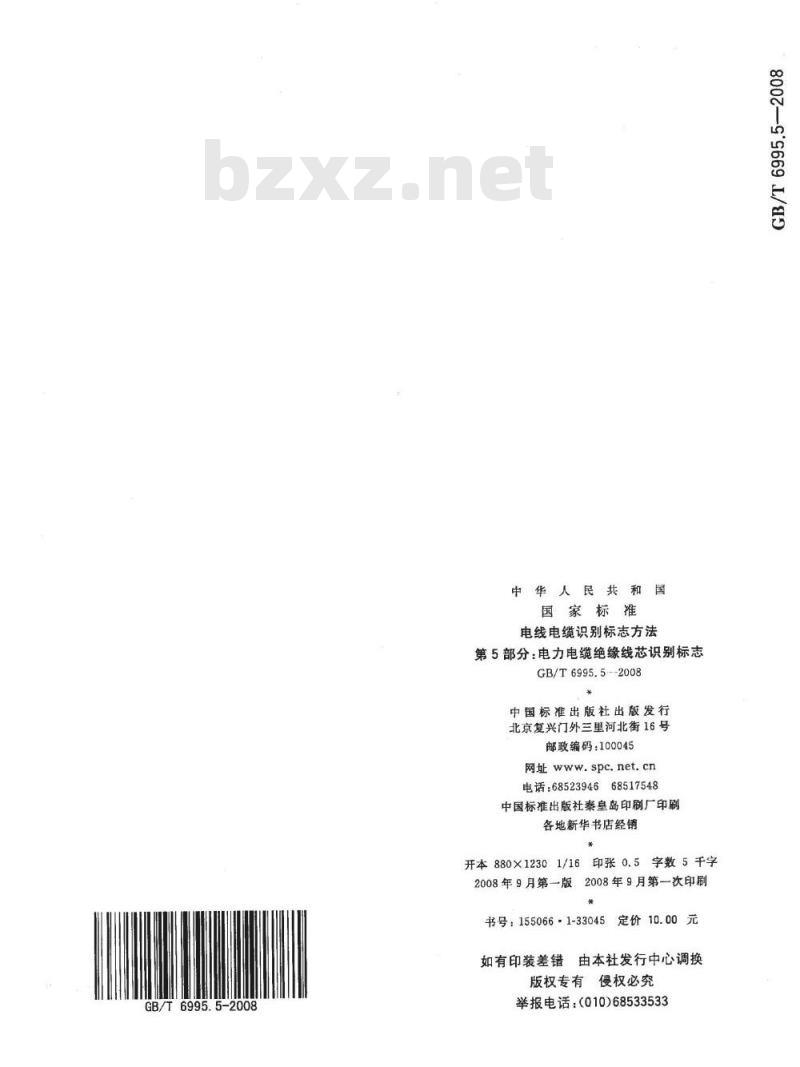

中华人民共和国
国家标准
电线电缆识别标志方法
第5部分：电力电缆绝缘线芯识别标志GB/T6995.5--2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cnwww.bzxz.net
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数5千字2008年9月第一次印刷
2008年9月第一版2
书号：155066-1-33045定价10.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
