GB/T 18380《电缆和光缆在火焰条件下的燃烧试验》分为11个部分，本部分为GB/T 18380的第13部分。本部分规定了评定单根垂直电线电缆或光缆在规定的火焰条件下燃烧的滴落/微粒的试验试验。本部分规定了1kW预混和型火焰的常规用法。 GB/T 18380.13-2008 电缆和光缆在火焰条件下的燃烧试验 第13部分：单根绝缘电线电缆火焰垂直蔓延试验 测定燃烧的滴落(物)/微粒的试验方法 GB/T18380.13-2008 标准下载解压密码：www.bzxz.net

ICS 29. 060. 20

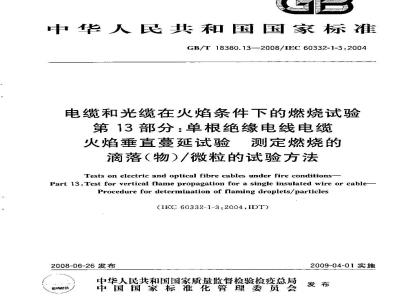

中华人民共和国国家标准
GB/T18380.13—2008/IEC60332-1-3:2004电缆和光缆在火焰条件下的燃烧试验第13部分：单根绝缘电线电缆
火焰垂直蔓延试验bZxz.net
测定燃烧的
滴落（物）/微粒的试验方法
Tests on electric and optical fibre cables under fire conditions-Part 13:Test for yertical flame propagation for a single insulated wire or cable-Procedure for determination of flaming droplets/particles(IEC60332-1-3:2004,IDT)
2008-06-26发布
中华人民共和国国家质量监督检验检疫总局致店防%
中国国家标准化管理委员会國
2009-04-01实施
GB/T18380.13—2008/1EC 60332-1-32004GB/T18380电缆和光缆在火焰条件下的燃烧试验》分为11个部分：：一第11部分：单根绝缘电线电缆火焰垂直费延试验试验装置：
一一第12部分：单根绝缘电线电缆火焰垂直莫延试验1k料预混合型火焰试验方法
一第13部分：单根绝缘电线电缆火焰垂直蔓延试验测燃烧的滴落（物）微粒的试验方法：，一第21部分：单根绝缘细电线电缆火焰垂直蔓延试验试验装置；一第22部分：单根绝缘细电线电缆火焰垂直蔓延试验金扩散型火焰试验方法：
一第31部分：垂直安装的成束电线电继火焰垂直蔓延试验试验装置；第32部分：垂直安装的成束电线电缆火焰垂直蔓延试验AF/R类；
一第33部分：垂直安装的成束电线电缆火焰垂直茗延试验A类：
一第34部分：垂直安装的成束电线电缆火焰垂直整延试验B类；
一—第35部分：乘直安装的成束电线电缆火焰垂直蔓延试验金C类：
第36部分：垂直安装的戒束电线电缆火焰垂直剪延试验本部分为GB/T18380的第13部分。本部分等同采用IEC60332-1-3：2004电缆和光缆在火焰条件下的燃烧试验第1-3部分：单根绝缘电线电缆火焰垂直蔓延试验测定燃烧的滴落（物）/微粒的试验方法》（英文版）。为了便于使用，本部分作了下列编辑性修改：a）删除了国际标准的前言和引言；b）增加了国家标准本部分的前言！e）增加了附录B;
用小数点“”代替作为小数点的逗号“，”；d)
e）用“第13部分\代替\第1-3部分\；f）本部分第2章引用了采用国际标准的我国国家标准而非国际标准。本部分的附录A和附录B为资料性附录。本部分山中国电器工业协会提出。本部分出全国电线电缆标准化技术委员会归口。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：安徽华菱电缆集团有限公司、宝胜科技创新股份有限公司，天津金山电线电缆股份有限公司、上海南洋电材有限公司、扬州曙光电缆有限公司。本部分主要起草人：龚国样、肖继东、胡光政、店崇健、郑国俊、曲巍、梁国华。I
GB/T 18380.13—2008/IEC 60332-1-3;2004电缆和光缆在火焰条件下的燃烧试验第13部分：单根绝缘电线电缆
火焰垂直蔓延试验测定燃烧的
滴落（物）/微粒的试验方法
GB/T18380的本部分规定了评定单根垂直电线电缆或光缆在规定的火焰条件下燃烧的滴落(物)/微粒的试验方法。
往：如果箭要，GB/T18380.13—2008的试验可与GB/T18380.12—2008的试验同时进行。推荐的性能要求在附录A中给出。GB/T18380本部分规定了1kW预混合型火焰的常规用法，不适用于测试总截面小于0.5mm的小规格单根电线电缆，因为其导体在试验结束之前会被熔化，也不适用于细光缆，因为在试验结束前光缆会断裂。
2规范性引用文件
下列文件中的条款通过GB/T18380的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T10739—2002纸、纸板和纸浆试样处和试验的标准大气条件（e9VISO187:1990）GB/T16499—1996编制电气安全标准的导则（cqyIECGuide104：1984)）GB/T18380.11一2008电缆和光缆在火焰条件下的燃烧试验第11部分：单根绝缘电线电缆火焰垂直募延试验试验装置（IEC60332-1-1：2004，IDT）IEC60695-4：1993着火危险试验第4部分：着火试验术语3术语和定义
GB/T18380的本部分使用下列术语和定义。3. 1
引燃源ignition source
引发燃烧的能源。
[IEC 60695-4:1993,定义2.76]
燃烧的滴落物Flaming debris
在试验过程中熔融或从试样上分离并落至试样最初的下端以下的物质，在下落的过程中继续燃烧并点燃试样下方的滤纸。
4试验装暨
4.1主要试验装置
GB/T18380.11—2008中规定的试验装置。1
GB/T18380.13—2008/IEC60332-1-3:20044.2引燃源
引燃源是符合GB/T18380.11—2008中4.3的燃气喷灯。4.3滤纸
采用未染色的纤继滤纸，定量（80±15)g/m，灰含量小于0.1%。滤纸需按GB/T10739一2002进行预处理。
5试验步骤
5.1试样
试样应基一根长（600十25)mm的电线电缆5.2处理条件
试验前,所有试样应在(23士5)℃、相对湿度为(50士20)%的条件下处理至少16 h。如果电线电缆表面有涂料或消漆涂层时，试样应在（60土2)℃温度下放置4h，然后再进行上述处理。
5.3试样和滤纸的放置
试样应被校直，并用合适的铜丝固定在两个水平的支架.上，垂直放置在GB/T18380.11一2008中4.2描述的金屑罩的中间。固定试样的两个水平支架的上支架下缘与下支架上缘之间距离应为（550士5）mm。此外，固定试样时应使试样下端距离金属罩底面约50mm见图1)。试样垂直轴线应处在金属罩的中间位置（也就是距两侧面150mm，距背面225mm）。两张滤纸（300±10)mm×（300土10)mm重叠放置，试验开始前3min内平放在金属累的底部。滤纸应置于试样下方正中。
5.4供火
安全警告
试验时应采取保护措施以预防操作人员免遭下述伤害：a）火灾或爆炸危险；
b）烟雾和/或有毒产物的吸入，尤其是燃烧含卤材料时；c）有毒残渣。
5.4.1喷灯位置
点燃GB/T18380.11—2008中4.3所述的喷灯，将燃气和空气调节到推荐的流量。喷灯的位置应使蓝色内锥的尖端正好触及试样表面，接触点距离水平的上支架下缘（475±5）mm，同时喷灯与试样的垂直轴线成（45士2)的夹角（见图2）。对于扁电，火焰接触点应在电缆扁平部分的中部。5.4.2供火时间
供火应连续，且供火时间应根据试样直径符合表1的规定。表1供火时间
试择外径\
2550供火时间\
120±2
240±2
480±2
a对非形电缆(例如扁形结构)进行试验，应测量电缆周长并换算成等效直径，如像电缆是面的那样。b 对于长短轴之比大于 17：1 的扁电缆,供火时间仍在考虑中2
完成规定时间的供火后，将喷灯移开并熄灭喷灯火焰。6试验结果评价
在试验期间，作如下记录：
滤纸是否被点燃：
GB/T18380.13--2008/1EC60332-1-3:2004b）若滤纸被点燃，记录从滤纸被点燃到燃烧熄灭的时问尺寸单位为毫来
300±25
金属界
支架和铜线绑扎
距离^：试样下端至底板之间的长度=50mm图1试验设备中的试样位暨
GB/T 18380.13—2008/IEC 60332-1-3:2004图2对试样供火
上支架下级
尺寸单位为疮米
(资料性附录)
GB/T18380.13--2008/IEC60332-1-3:2004推荐的性能要求
对特定型号或种类的电线电缆的性能要求应在相关电缆产品标准中单独的规定。在没有给定的性能要求时，至少要满足如下要求：如果在试验过程中滤纸没有被点燃，则电线电缆通过本试验如果试验不合格，则应再进行两次试验。如果两次试验结果均通过，则应认为该电线电缆通过本试验。
GB/T18380.13—2008/IEC60332-1-3:2004附录B
(资料性附录）
推荐的燃气和空气流盘
1kW标准火焰燃气和空气的流量应为在23C.0.1MPa的条件下以650mL/min士30mL/min的流量供给纯度超过95%的技术级丙烷\气体。
一在23℃、0.1MPa的条件下以10L/min士0.5L/min的流量供给空气。纯度超过95%的技术级丙烷是本部分引用标准GB/T18380.11—2008规定的。GB/T 18380. 13-2008
中华人民其和国
国家标准
电缆和光缆在火焰条件下的燃烧试验第13部分：单根绝缘电线电缆
火焰垂直蔓延试验测定燃烧的
滴落（物）/微粒的试验方法
GB/T 18380.13—2008/IEC 60332-1-3:2004中国标准出版社出版发行
北京复兴门外三里河北街16 号
邮政编码：100015
网址www,spc.net.cn
电话：6852394668517548
中园标推出版社泰皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.75宁数12千字2008年9月第一版 2008年9月第一次印刷*
书号：155066·1-33327定价14.00元告由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68533533
00080080
