GB/T 18380.22-2008
基本信息
标准号： GB/T 18380.22-2008
中文名称：电缆和光缆在火焰条件下的燃烧试验 第22部分：单根绝缘细电线电缆火焰垂直蔓延试验 扩散型火焰试验方法
标准类别：国家标准(GB)
标准状态：现行
发布日期：2008-06-26
实施日期：2009-04-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：706944
相关标签： 电缆 光缆 火焰 燃烧 试验 单根 绝缘 电线电缆 垂直 蔓延 扩散 方法
标准分类号
标准ICS号：电气工程>>电线和电缆>>29.060.20电缆
中标分类号：电工>>电工材料和通用零件>>K13电缆及其附件
关联标准
采标情况：IDT IEC 60332-2-2:2004Ed.1.0
出版信息
页数：12页
标准价格：14.0 元
计划单号：20073939-T-604
相关单位信息
首发日期：2008-06-26
起草人：龚国祥、肖继东、唐崇健、鲁邦秀、梁国华、曲巍、胡光政
起草单位：上海电缆研究所、宝胜科技创新股份公司等
归口单位：全国电线电缆标准化技术委员会
提出单位：中国电器工业协会
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
主管部门：中国电器工业协会
标准简介
GB/T 18380《电缆和光缆在火焰条件下的燃烧试验》分为11个部分,本部分为GB/T 18380的第22部分。本部分规定了在火焰条件下，单根绝缘细电线电缆或细光缆火焰垂直蔓延试验的方法。试验设备在GB/T 18380.21中规定。 GB/T 18380.22-2008 电缆和光缆在火焰条件下的燃烧试验 第22部分：单根绝缘细电线电缆火焰垂直蔓延试验 扩散型火焰试验方法 GB/T18380.22-2008 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

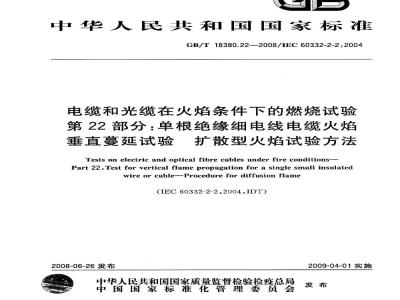

ICS29.060.20
中华人民共和国国家标准
GB/T18380.22—2008/IEC60332-2-2:2004电缆和光缆在火焰条件下的燃烧试验第22部分：单根绝缘细电线电缆火焰垂直蔓延试验扩散型火焰试验方法Tests on electric and optical fibre cables under fire conditions-Part 22:Test for vertical flame propagation for a single small insulatedwireorcable-Procedurefordiffusionflame（IEC60332-2-2.2004.IDT）
2008-06-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施
GB/T18380.22-2008
中华人民共和国
国家标准
电缆和光缆在火焰条件下的燃烧试验第22部分：单根绝缘细电线电缆火焰垂直蔓延试验扩散型火焰试验方法GB/T18380.22—2008/IEC60332-2-2.2004中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2008年9月第一版
印张0.75字数15千字
2008年9月第一次印刷
定价14.00元
书号：155066·1-33329
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
GB/T18380.22--2008/IEC60332-2-2;2004GB/T18380《电缆和光缆在火焰条件下的燃烧试验》分为11个部分：第11部分：单根绝缘电线电缆火焰垂直蔓延试验试验装置；第12部分：单根绝缘电线电缆火焰垂直蔓延试验1kW预混合型火焰试验方法；第13部分：单根绝缘电线电缆火焰垂直蔓延试验金测定燃烧的滴落（物）/微粒的试验方法；第21部分：单根绝缘细电线电缆火焰垂直蔓延试验试验装置；第22部分：单根绝缘细电线电缆火焰垂直蔓延试验扩散型火焰试验方法：第31部分：垂直安装的成束电线电缆火焰垂直蔓延试验试验装置；-第32部分：垂直安装的成束电线电缆火焰垂直蔓延试验AF/R类；一第33部分：垂直安装的成束电线电缆火焰垂直蔓延试验A类；第34部分：垂直安装的成束电线电缆火焰垂直蔓延试验B类；一第35部分：垂直安装的成束电线电缆火焰垂直蔓延试验C类；第36部分：垂直安装的成束电线电缆火焰垂直蔓延试验D类。本部分为GB/T18380的第22部分。本部分等同采用IEC60332-2-2：2004《电缆和光缆在火烙条件下的燃烧试验第2-2部分：单根绝缘细电线电缆火焰垂直蔓延试验扩散型火焰试验方法》（英文版）。为便于使用，本部分作了下列编辑性修改：a）删除了国际标准的前言和引言：b）增加了国家标准本部分的前言；c）用小数点“”代替作为小数点的退号“，”；d）用“第22部分”代替\第2-2部分”；e）本部分第2章引用了采用国际标准的我国国家标准而非国际标准。本部分的附录A为资料性附录。
本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会归口：本部分负责起草单位：上海电缆研究所。本部分参加起草单位：宝胜科技创新股份有限公司、上海亚龙工业集团有限公司、扬州曙光电缆有限公司、上海南洋电材有限公司、安徽华菱电缆集团有限公司。本部分主要起草人：囊国祥、肖继东、唐票健、鲁邦秀、梁国华、曲巍、胡光政1
1范围
GB/T18380.22—2008/IEC60332-2-2:2004电缆和光缆在火焰条件下的燃烧试验第22部分：单根绝缘细电线电缆火焰垂直蔓延试验扩散型火焰试验方法GB/T18380的本部分规定了在火焰条件下，单根绝缘细电线电缆或细光缆火焰垂直蔓延试验的方法。试验设备在GB/T18380.21一2008中规定。当GB/T18380.12一2008规定的试验方法不适用，如在试验供火期间可能断裂的细光缆或导体可能熔断的细电线。本标准建议在测试细光缆，总截面小于0.5mm的绝缘细电线电缆时采用。注：使用符合本标准的绝缘电线电缆并不足以防止在所有敷设条件下的火焰蔓延。在一些危险性高的场合，如成束电线大长度垂直敷设时，不能认为一根试样符合本标准的性能要求，而成束的该种电线亦会表现出同样的性能（见CB/T18380.31～36系列标准）。推荐的性能要求见附录A。
2规范性引用文件
下列文件中的条款通过GB/T18380的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用手于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T16499—1996编制电气安全标准的导则（eqvIECGuide104：1984）GB/T18380.21·-2008电缆和光缆在火焰条件下的燃烧试验第21部分：单根绝缘细电线电缆火焰垂直蔓延试验试验装置（IEC60332-2-1：2004，IDT）IEC60695-4：1993着火危险试验第4部分：着火试验术语3术语和定义
GB/T18380的本部分使用下列术语和定义。3.1
引燃源ignitionsource
引发燃烧的能源。
[IEC60695-4:1993，定义2.76]
炭char
因热解或不完全燃烧形成的碳残余物。［1EC60695-41993，定义2.12]
4试验装置
GB/T18380.21—-2008中规定的试验装置。5试验步骤
5.1试样
试样应是一根长（600土25)mm的电线电缆。GB/T18380.22--2008/IEC60332-2-2:20045.2试验条件
试验前，所有试样应在（23士5)℃、相对湿度为（50士20)%的条件下处理至少16h。如果电线电缆表面有涂料或清漆涂层时，试样应在（60士2）℃温度下放置4h，然后再进行上述处理。
5.3试样安装
5.3.1金属导体电缆
试样应被校直，并用合适的金属丝垂直固定在GB/T18380.21一2008中4.2描述的金属罩的中间。在试样下部按导体截面施加一个5N/mm的负荷，负荷与试样的连接点到上支架下缘的距离为（550士5）mm（见图1）。
试样轴线应垂直的处在金属罩内的中间位置（即距两侧面150mm，距背面225mm）。5.3.2光缆
试样应被合适的金属丝固定在两个水平的支架上。固定试样的两个水平支架的上支架下缘与下支架上缘之间距离应为（550士5）mm。此外，固定试样时应使试样下端距离金属罩底面约50mm（见图2）。试样轴线应垂直的处在金属罩内的中间位置（即距两侧面150mm，距背面225mm）。5.4供火下载标准就来标准下载网
安全警告
试验时应采取保护措施以预防操作人员免遭下述伤害：a）火灾或爆炸危险；
b）烟雾和/或有毒产物的吸人，尤其是燃烧含卤材料时c）有毒残渣。
5.4.1喷灯位置
5.4.1.1金属导体电缆
喷灯应如图3放置。喷灯中心线与试样中心线的呈（45士2）的夹角。喷灯口中点与试样表面的水平距离应为（10土1)mm。喷灯的中心线和试样中心线的交点与施加的5N/mm负荷之间的距离应为(100士10)mm。喷灯的中心线和试样中心线交点与上支架的下缘距离应不超过465mm。火焰应包围住试样。
5.4.1.2光缆
喷灯应该如图4安放。喷灯的中心线与试样的中心线应该呈（45士2）的夹角。喷灯口的中心线和试样的水平距离应为（10士1)mm。喷灯的中心线和试样中心线的交点与下支架的上表面的距离应为（100士10)mm。喷灯的中心线和试样中心线的交点与上支架下缘之间的距离应不超过465mm。火焰应包围住试样。
5.4.2供火时间
5.4.2.1金属导体电缆
火焰施加在试样上时间的应为（20士1)s。如果试样未损坏，即导体没有熔化，则应按第6章评定试验。如果导体在小于（20士1)s的T时间内已熔化，则另取-一根试样重复试验，供火时间为（T一2)s。仅以第二次试验为基础进行结果评定。5.4.2.2光缆
火焰施加在试样上的时间应为(20士1)s。6试验结果评价
所有的燃烧停止后，应擦净试样。如果原来的表面未损坏，则所有擦得掉的烟灰可忽略不计。非金属材料的软化或任何变形也忽略不计。测量上支架下缘与炭化部分上起始点之间的距离和上支架下缘与炭化部分下起始点之间的距2
离，精确至毫米。
炭化部分起始点应按如下规定测定：GB/T18380.22-2008/IEC60332-2-2:2004用锋利的物体，例如小刀的力刃按压电缆表面，如果弹性表面在某点变为脆性（粉化表面，则表明该点即是炭化部分起始点。
尺寸单位为毫米
300±25
支架和电线绑扎
千00%
5N/mm2
图1试样放置（金属导体）
负荷绑扎
GB/T18380.22—2008/IEC60332-2-2:2004300±25
2千009
距离A：试样下端至底板之间的长度=50mm（近似值）图2试样放置（光缆）
尺寸单位为毫米
>支架和金属线绑扎
火焰围住试样
负连接点
GB/T18380.22—2008/IEC60332-2-2:2004尺寸单位为毫米
5N/mm2
图3对试样供火（金属导体）
GB/T18380.22—2008/IEC60332-2-2:2004火焰围住试样
下支架上缘
图4对试样供火（光缆）
尺寸单位为毫米
附录A
（资料性附录）
GB/T18380.22—2008/IEC60332-2-2:2004推荐的性能要求
对特定型号或种类的电线电缆的性能要求应在相关电缆产品标准中单独的规定。在没有给定的性能要求时，至少要满足如下要求：上支架下缘和炭化部分起始点之间的距离大于50mm，则电线电缆通过本试验。另外，如果燃烧向下延伸至距离上支架的下缘大于540mm时，应判为不合格并作记录。如果试验不合格，则应再进行两次试验。如果两次试验结果均通过，则应认为该电线电缆通过本试验。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
