基本信息

标准号: GB/T 18380.31-2008

中文名称:电缆和光缆在火焰条件下的燃烧试验 第31部分:垂直安装的成束电线电缆火焰垂直蔓延试验 试验装置

标准类别:国家标准(GB)

标准状态:现行

发布日期:2008-06-26

实施日期:2009-04-01

出版语种:简体中文

下载格式:.rar.pdf

下载大小:824923

相关标签: 电缆 光缆 火焰 燃烧 试验 垂直 安装 成束 电线电缆 蔓延 试验装置

标准分类号

标准ICS号:电气工程>>电线和电缆>>29.060.20电缆

中标分类号:电工>>电工材料和通用零件>>K13电缆及其附件

关联标准

替代情况:替代GB/T 18380.3-2001

采标情况:IDT IEC 60332-3-10:2000

出版信息

出版社:中国标准出版社

书号:155066·1-33328

页数:16页

标准价格:16.0 元

计划单号:20064009-T-604

出版日期:2009-04-01

相关单位信息

首发日期:1990-12-28

起草人:龚国祥、刘旌平、郑国俊、鲁邦秀、胡光政、唐崇健、梁国华

起草单位:上海电缆研究所、扬州曙光电缆公司等

归口单位:全国电线电缆标准化技术委员会

提出单位:中国电器工业协会

发布部门:中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会

主管部门:中国电器工业协会

标准简介

GB/T 18380的本部分规定了在火焰条件下,单根绝缘细电线电缆或细光缆火焰垂直蔓延试验的设备。 GB/T 18380.31-2008 电缆和光缆在火焰条件下的燃烧试验 第31部分:垂直安装的成束电线电缆火焰垂直蔓延试验 试验装置 GB/T18380.31-2008 标准下载解压密码:www.bzxz.net

标准图片预览






标准内容

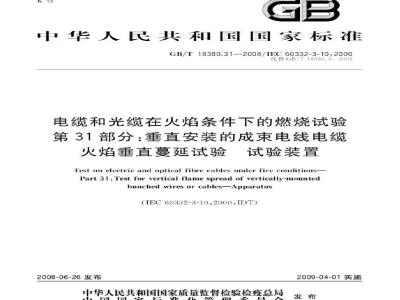

ICS29.060.20
中华人民共和国国家标准
GB/T18380.312008/IEC60332-3-10:2000代替GB/T18380.3—2001
电缆和光缆在火焰条件下的燃烧试验第31部分:垂直安装的成束电线电缆火焰垂直蔓延试验
试验装置
Test on electric and optical ribre cables under fire conditions-Part 31:Test for vertical flame spread of vertically-mountedbunched wires or cables-Apparatus(IEC60332-3-10:2000.IDT)
2008-06-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施
GB/T18380.31—2008/1EC60332-3-10.2000前言
GB/T18380电缆和光缆在火焰条件下的燃烧试验》分为11个部分:第11部分:单根绝缘电线电缆火焰垂直蔓延试验试验装置:第12部分:单根绝缘电线电缆火焰垂直蔓延试验1W预混合型火焰试验方法:第13部分:单根绝缘电线电缆火焰垂直蔓延试验测定燃烧的滴落(物)/微粒的试验方法:第21部分:单根绝缘细电线电缆火焰垂直蔓延试验试验装置:第22部分:单根绝缘细电线电缆火焰垂直蔓延试验扩散型火焰试验方法:第31部分:垂直安装的成束电线电缆火焰垂直蔓延试验试验装置;第32部分:垂直安装的成束电线电缆火焰垂直蔓延试验AF/R类:第33部分:垂直安装的成束电线电缆火焰垂直蔓延试验A类:第34部分:垂直安装的成束电线电缆火焰垂直蔓延试验B类:第35部分:垂直安装的成束电线电缆火焰垂直蔓延试验C类:第36部分:垂直安装的成束电线电缆火焰垂直蔓延试验D类。本部分为GB/T18380的第31部分。本部分等同采用1EC60332-3-10:2000电缆在火焰条件下的燃烧试验第3-10部分:垂直安装的成束电线电缆火焰垂直蔓延试验试验装置》(英文版)。为便于使用,本部分作了下列编辑性修改:a)本部分名称修改为:“电缆和光缆在火焰条件下的燃烧试验第31部分:垂直安装的成束电线电缆火焰垂直草延试验试验装置垫:b)与本部分名称相对应,英文名称修改为:“Teston electricandoptical fibrecablesunder fireconditions-Part 3l.Test for vertical flame spread of vertically-mounted bunched wires or cables-Apparatus\
删除了国际标准的前言和引言;e
d)增加了国家标准本部分的前言:e)用小数点“\代替作为小数点的退号“,”;D用\第31部分”代替“第3-10部分”:g)本部分第2章引用了采用国际标准的我国国家标准而非国际标准。本部分代替GB/T18380.3-一2001电缆在火焰条件下的燃烧试验第3部分:成束电线或电缆燃烧试验方法,GB/T18380.3—2001中的试验方法内容归人到其他相关部分。本部分与GB/T18380.3—2001相比主要变化如下:本部分名称修改为:“电缆和光缆在火焰条件下的燃烧试验第31部分:垂直安装的成束电线电缆火焰垂直蔓延试验试验装置”一与本部分名称相对应,英文名称修改为:“TestonelectrieandopticalfibrecablesunderfireconditionsPart 3l:Test for vertical flame spread of vertically-mounted bunched wires or ca-bles-Apparatus\
增加了前言:
一将第1章的”概述”中的1.1“范围”和1.2引用标准”修改为本部分的第1章“范围”和第2章“规范性引用文件”:
一扩大了适用范围(2001版的1.1,本部分的第1章):1
GB/T18380.31—2008/IEC60332-3-10.2000增加了术语和定义
将“火源”改为“引燃源”(2001版的2.5,本部分的第6章):燃烧气体修改为标称纯度95%的技术级内烷(2001版的2.5,本部分的6.1):供给喷灯的空气流量修改为(77.7士4.8)L/mim(2001版的2.5本部分的6.1):2001版第2章相关的试验设备内容归人到本部分的第5章“试验装置”,相关的试验方法内容归人到其他相关部分:
删除了2001版的第3章,第4章,第5章。本部分的附录A为资料性附录。
本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会归口。本部分负责起草单位:上海电缆研究所。本部分参加起草单位:扬州曙光电缆有限公司、安徽华菱电缆集团有限公司,上海亚龙工业集团有限公司天津金山电线电缆股份有限公司,上海南洋电材有限公司。本部分主要起草人:肖继东、龚国祥、梁国华、胡光政、鲁邦秀、郑国俊、曲巍。本部分所代替标准的历次版本发布情况为:GB12666.5—1990:
-GB/T18380.3—2001。
1范围
GB/T18380.31-2008/IEC60332-3-10.2000电缆和光缆在火焰条件下的燃烧试验第31部分:垂直安装的成束电线电缆火焰垂直蔓延试验试验装置
GB/T18380的第3132,33.34,35,36部分规定了一种试验方法,用来评价垂直安装的成束电线电缆或光缆在规定条件下抑制火焰垂直蔓延的能力。注:本部分中术语电线电缆”包括所有用于能量或信号传输的金属导体绝缘电缆。GB/T18380的本部分详述了试验装置及其布置和校准。2规范性引用文件
下列文件中的条款通过GB/T18380的本部分的引用面成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T16499-1996编制电气安全标准的导则(eqvIECGuide104:1984)IEC60695-4:1993着火危险试验第4部分:着火试验术语3定义
GB/T18380的本部分使用下列术语和定义。3.1bzxz.net
引燃源ignition source
引发燃烧的能源。
[IEC60695-4.1993.定义2.76]
4试验环境
如果装在试验箱顶部的风速计测得的外部风速大于8m/s,则不应进行试验。如果内侧墙的温度低于5℃或高于40℃,也不应进行试验。内侧墙温度在距箱底板上部1500mm,距一侧墙面50mm和距门1000mm的交点上进行测量。试验期间试验箱的门应始终关上。5试验装置
试验装置由下述部分组成:
5.1试验箱
试验装置(见图1)应是一个宽(1000士100)mm,深(2000士100)mm和高(4000土100)mm的自立箱体。箱底应高出地面。试验箱的周边通常应密封,空气从箱底距前墙(150土10)mm处打开的一个(80020)mm×(400士10)mm的进气口(见图1)流入箱内。应在试验箱顶部的后面开一个(300生30)mm×(1000士100)mm的出气口。试验箱的后墙和两侧增应采用传热系数约为0.7Wm2.K-1的热绝缘。例如,在(1.5~2.0)mm厚的钢板上包覆65mm厚的矿物纤维再外包一适当的外套即可(见图2)。钢梯与试验箱后墙之间的距离为(150士10)mm,钢梯最下1
GB/T18380.31-2008/IEC60332-3-10-2000面的横档距地面(400士5)mm。电缆试样的最低处距地面约100mm(见图3)。5.2空气源
应安装一个能控制空气气流通过箱体的空气源。注1,推荐采用适当的风扇通过进气口把空气吹人试验箱内。试验开始之前,恒定控制温度在(20土10)C,在进气口测量空气流量,并调节为(5000土500)L/min。在试验过程中空气流速应手以维持,除非电缆停止燃烧,如果停正供火1五后试样仍燃烧不止,应强行熄灭。
注2:推荐在进人试验箱之前维持空气气流几分钟以除去有害气体。5.3钢梯类型
钢梯有两种类型:宽(500土5)mm的标准钢梯和宽(800士10)mm的宽型钢梯。两种钢梯的详细情况如图4a)和图4b)
5.4排放物净化装置
如有必要可在试验箱上安装收集和洗涤烟尘的装置。该装置应不会改变通过试验箱的空气流量。
6引燃源
6.1类型
引燃源应包括一个或两个带型内烷燃气喷灯及其配套流量计和文丘里混合器。内烷气应为标称纯度为95%的技术级丙烷。其供火表面应为钻有242个直径为1.32mm孔的肩平金属板。这些孔的中心距离为3.2mm,分三排交错排列,每排分别为81.80和81个,分布在标称尺寸257mm×4.5mm的范围内。由于在喷火板上钻孔可以不用钻模,孔的间距可能有细小的偏差。另外,在喷火板两侧可各开一排小孔,这些导向孔的作用是保持火焰的稳定燃烧。喷灯如图5a)和图5b)所示,其孔的分布如图6每个喷灯应配备精确装置以控制丙烷和空气流入速率。可以采用转子流量计或质量流量计,注1:推荐采用易用的质量流量计。图7是一种采用转子流量计系统的例子。推荐采用下述的预防措施以确保安全操作引燃源。一供气系统宜配备回火限制器:一宜使用熄火保护装置:
一点火和熄火宜采用安全的内烷和空气供气次序。丙烷和空气转子流量计安装完毕后应进行校准,以确保配管和文丘里混合器对其没有影响。如有必要,应对根据温度和压力变化对内烷和空气转子流量计进行修正,详见附录A。丙烷和空气流量计应根据下述基准条件进行校准。基准温度和压力分别为20℃和100kPa(1bar)。用于本试验的空气露点温度应不高于0℃。在100kPa和20C的基准条件下,本试验的气流速率应如下:空气(77.7±4.8)L/min
丙烷(13.5土0.5)L/min
以对每个喷灯提供(73.7±1.68)×106J/h((70000±1600)Btu/h)的标称热量。注2:丙烷流量是按燃烧产生的净热值计算的6.2引燃源位置
喷灯应水平放置,距电缆试样前表面(75土5)mm,距试验箱底部(600土5)mm,并与钢梯轴线对1)相当于(20.5±0.5)kW
GB/T18380.31--2008/IEC60332-3-10-2000称。喷灯供火点应位于钢梯两根横档之间的中心,并且距试样下端至少500mm(见图3和图5a))试验前可以在远离试验位置处调节空气和内烷的流量。采用宽型钢梯时,两个喷灯应大致如图5b)所示的按钢梯轴线对称的安置。喷灯系统的中心线应与钢梯中心线大致一致。
尺寸单位为毫米
由烟口(300±30)×(1000±100)10
空气进气口
(800±20)×(400±10)
160±10
试验箱高于地面
图1燃烧试验箱
GB/T18380.31—2008/IEC60332-3-10.2000150±10
400±10
2000±100
热绝缴采用约 65 mm厚矿物纤维,在外面适当包覆,热传导系约0.7w+m-k-图2试验箱背面和两侧的热绝缘
尽寸单位为毫米
[150±10
钢板厚1.52
9午009
钢管横档
金属线绑扎
喷灯中心线
GB/T18380.31—2008/IEC60332-3-10.2000尺寸单位为毫米
最大麓度
(根据试验类别)
图3喷灯位置和试样在钢梯上的排列腐面
GB/T18380.312008/IEC60332-3-10:2000立柱直径
133.7±0. 5
极数=9
500±5
)标钢梯
图4试验用钢梯
立柱直径
p33.7±0.5
锻数=9
800±5
尺寸单位为需米
b)宽型钢梯
文丘里空气
丙烧混合器
压缩空气进气口
GB/T18380.312008/IEC60332-3-10.2000尺寸单位为毫米
丙烧进气口
a)标准钢梯用单个喷灯
丙烷进气口
文丘里空气
丙烷混合器
压缩空气进气口
b)宽型钢梯用两个喷灯
图5喷灯结构
GB/T18380.312008/IEC60332-3-10.2000257
尺寸单位为毫米(数据为近似值在喷灯表面中心钻直径为1.32mm的孔242个,这些孔的中心距离为3.2mm·分三排交错排列,每排分别为8180和81孔。
图6喷灯钻孔分布
用节颜
压电点火器
熄火装置
丙烷气缸
内烧气流一
压缩空气缸
螺璇阴
调节间
点火装置
婚旋阔可选位置
转子型流量计
螺酸阀
空气流
喷灯控制系统示意图
控制热电偶
文丘里混合器
A.1概述
附录A
GB/T18380.31-2008/IEC60332-3-10:2000(资料性附录)
流量计校准时的修正系数
使用转子型流量计监控气体流量时,要正确使用它们需要考虑两个因素,这很重要。准)知道在实际工作条件下流量计指示的含义:b)知道流量计校准时的温度和气压条件以及设计使用条件。对于a),大多数流量计指示的是在20C和100kPa气压下的体积流量。然而.对于b),不是所有的流量计都校准和设计在相同的温度和压力下使用,使用时要注意确认通过流量计的气流的温度和压力对此种流量计来讲是正确的。当流量计工作时的温度和压力与这些条件不同时,需要使用下文所述的修正系数。
A.2示例
A.2.1概述
假设在20C和100kPa下,喷灯要求的空气流量为77.7L/min流量计1指定在15C和240kPa下工作,但指示的是15℃和100kPa下的L/min,流量计2指定在20C和100kPa下工作,指示的也是20℃和100kPa下的L/min假设流到流量计的空气压力分别为100kPa(A.2.2)或240kPa(A.2.3),温度为20C校准时的修正系数如下:
式中·
T一绝对温度,单位为开尔文(K)P一绝对气压,单位为千帕(kPa):Pi,Ti——设计使用条件:
实际工作条件。
A.2.2100kPa时空气流量
流量计1
由于流量计的实际工作条件与设计使用条件不同,需要进行修正。Pi=240kPa
Pz=100kPa
代人公式得:
Ti=15℃=288K
T220C=293K
240293
N100288
因此,为达到基准条件下77.7L/min的空气流量,流量计的指示值需要达到121.2L/min(77.7×1.56)。
流量计2
由于流量计在设计使用条件下工作,77.7L/min的空气流量可直接从流量计上读出.面不需要修正。
