ICS29.060.10
中华人民共和国国家标准
GB/T7672.1--2008/IEC60317-0-4:2006代替GB/T7672.1-1987
玻璃丝包绕组线
第1部分：玻璃丝包铜扁绕组线
一般规定
Glass-fiber wound winding wires-Part 1: Glass-fiber wound rectangular copper wire-General requirements(IEC 60317-0-4:2006,Specifications for particular types of windingwires-Part O-4:General requirements--Glass-fibre wound resin ovarnish impregnated,bare or enamelled rectangular copper wire,IDT)2008-06-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-05-01实施
GB/T7672《玻璃丝包绕组线》分为15个部分：第1部分：玻璃丝包铜扁绕组线一般规定；GB/T7672.1—2008/IEC60317-0-4:2006第2部分：130级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线；第3部分：155级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线；一一第4部分：180级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线；一第5部分：200级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线；一一第6部分：玻璃丝包薄膜绕包铜扁线；一第7部分：玻璃丝包云母绕包铜扁线（在考虑中）；第8部分：玻璃丝包薄膜绕包烧结销扁线（在考虑中）；一一第9部分：聚酯纤维和玻璃丝绕包铜扁线和漆包铜扁线（在考虑中）第12部分：自粘性玻璃丝包铜扁绕组线(在考虑中)；-第21部分：玻璃丝包铜圆绕组线一般规定；
一第22部分：155级浸漆玻璃丝包铜圆线和玻璃丝包漆包铜圆线；一第23部分：180级浸漆玻璃丝包铜圆线和玻璃丝包漆包铜圆线；第24部分：200级浸漆玻璃丝包铜圆线和玻璃丝包漆包铜圆线；第25部分：玻璃丝包薄膜绕包铜圆线（在考虑中）。本部分为GB/T7672的第1部分。
本部分等同采用IEC60317-0-4：2006《特种绕组线标准第0-4部分：玻璃丝包、树脂或漆粘结棵或漆包铜扁线一般规定》第2.2版（英文版）。为便于使用，本部分做了下列编辑性修改：一删除了IEC60317-0-4：2006的引言和前言；第2章采用了适用于我国标准的引用语，删除了IEC60317-0-4：2006的引用语；增加资料性附录C，列出了IEC60317-0-4：2006的产品型号表示方法和与此相适应的国内产品型号的表示方法，并对产品标记除产品型号外增加了导体尺寸和具体产品标准编号等，与GB/T7672.11987相—致；
一用小数点“”代替作为小数点的逗号“，”；一增加资料性附录D“试验项自类别”。本部分在等同采用IEC60317-0-4：2006时修正了原文中几处编辑性错误。这些修正如下：-IEC60317-0~4：2006中表4内的绝缘类型代号与相关的产品标准的修订相致，而其表7及表B.1中的绝缘类型代号有误，应将表7中的GradeG1改为GL1,GradeG2改为GL2，Grade2G1改为Grade2GL1，Grade2G2改为Grade2GL2，同时也应将表B.1中的Grade2G1改为Grade2GL1，Grade2G2改为Grade2GL2，本部分已作了相应修正。本部分代替GB/T7672.1一1987玻璃丝包绕组线第1部分：一般规定》。本部分与GB/T7672.11987相比，主要变化如下：—产品范围：本部分删除了GB/T7672.1-1987中有关圆线和铝扁线的内容；-产品分类：GB/T7672.1-1987按产品结构进行分类，本部分按热级进行分类。本部分的附录A、附录B、附录C和附录D为资料性附录。本部分由中国电器工业协会提出。1
GB/T7672.1-—2008/IEC60317-0-4:2006本部分由全国电线电缆标准化技术委员会归口。本部分主要起草单位，上海电缆研究所。本部分参加起草单位：上海申茂电磁线厂、常熟豪威福集团有限公司、无锡市锡洲电磁线有限公司、四川金瑞电工有限责任公司、上海裕生特种线材有限公司。本部分主要起草人：张敬平、毛伟杰、宋安、顾新梅、徐进法、俞安琼、邵武军。本部分所代替标准的历次版本发布情况为：-GB/T7672.1-1987；
-GB1342—1977。

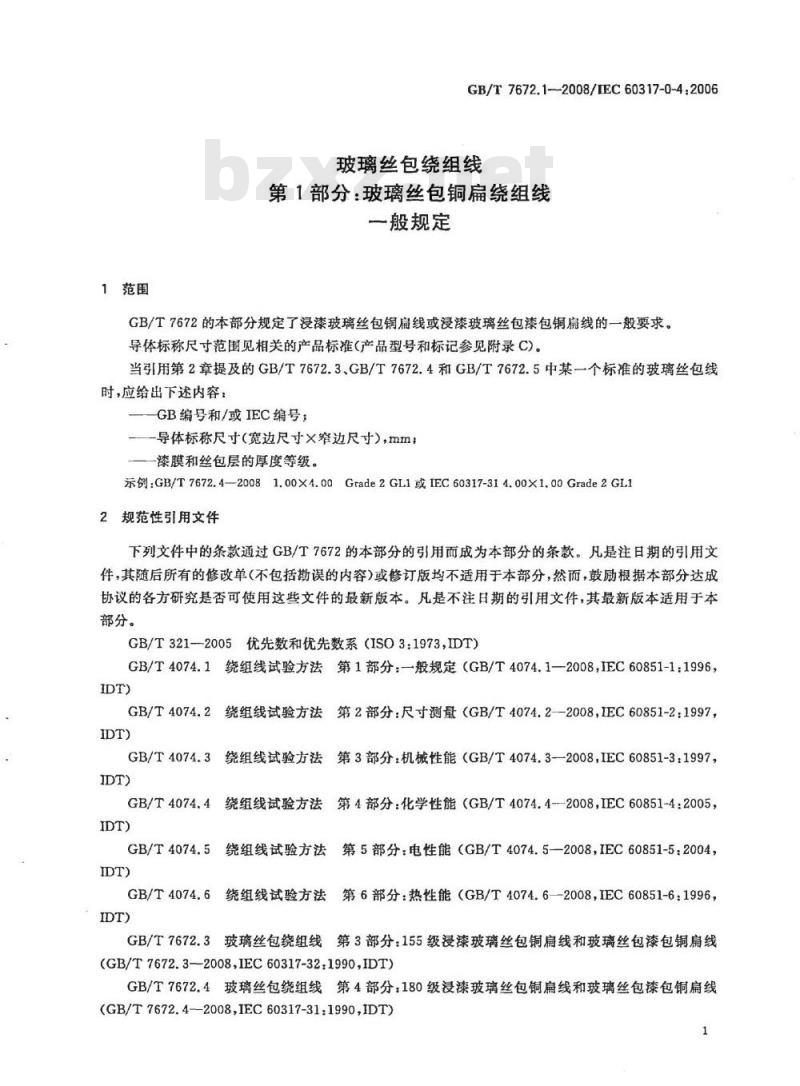

1范围
GB/T7672.12008/IEC60317-0-42006玻璃丝包绕组线
第1部分：玻璃丝包铜扁绕组线bzxz.net
一般规定
GB/T7672的本部分规定了浸漆玻璃丝包铜扁线或浸漆玻璃丝包漆包铜扁线的一般要求。导体标称尺寸范围见相关的产品标准（产品型号和标记参见附录C）。当引用第2章提及的GB/T7672.3、GB/T7672.4和GB/T7672.5中某一个标准的玻璃丝包线时，应给出下述内容：
GB编号和/或IEC编号；
—一导体标称尺寸（宽边尺寸×窄边尺寸），mm一漆膜和丝包层的厚度等级。
示例:GB/T7672.4—20081.00×4.00Gtade2GL1或IEC60317-314.00X1.00Grade2GL12规范性引用文件
下列文件中的条款通过GB/T7672的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T321-2005优先数和优先数系（ISO3：1973IDT）GB/T4074.1绕组线试验方法第1部分：一般规定（GB/T4074.1—2008，IEC60851-1：1996IDT)
GB/T4074.2绕组线试验方法第2部分：尺寸测量（GB/T4074.2—2008，IEC60851-2：1997，IDT)
GB/T4074.3
绕组线试验方法第3部分：机械性能（GB/T4074.3一2008，IEC60851-3：1997，IDT)
GB/T4074.4
绕组线试验方法第4部分：化学性能（GB/T4074.4-—2008，IEC60851-4：2005，IDT)
GB/T4074.5绕组线试验方法
第5部分：电性能（GB/T4074.5—2008，IEC60851-5：2004IDT)
GB/T4074.6
绕组线试验方法第6部分：热性能（GB/T4074.6--2008，IEC60851-6：1996，GB/T7672.3
玻璃丝包绕组线第3部分：155级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线(GB/T7672.3—2008,IEC60317-32.1990,IDT)GB/T7672.4玻璃丝包绕组线第4部分：180级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线(GB/T7672.4—2008,IEC60317-31:1990,IDT)1
GB/T7672.1—2008/IEC60317-0-4:2006GB/T7672.5玻璃丝包绕组线第5部分：200级浸漆玻璃丝包铜扁线和玻璃丝包漆包铜扁线(GB/T7672.5-2008,IEC60317-33:1990,IDT)3定义、试验方法总则和外观
3.1定义
漆膜coating
用适当的方法涂敷在导体或线上，然后烘焙和/或固化的材料。3.1.2
导体conductor
除去绝缘后的裸金属线。
包覆层
covering
通过绕、包或编织在裸或绝缘导体上的材料。3.1.4
开裂crack
绝缘上的裂口，在规定放大倍数下可看到导体。3.1.5
漆包线
enamelledwire
包覆已固化绝缘漆膜的线。
级grade
线的绝缘厚度范围。
绝缘insulation
导体上能耐受电压的涂敷层或包覆层。3.1.8
导体标称尺寸
nominal conductor dimension
按照本部分规定的导体尺寸。
正常视力normalvision
20/20视力，若必要，用矫正镜片。3.1.10
绕组线
windingwire
能绕制线圈并提供磁场的线。
线wire
涂数或包覆绝缘的导体。
3.2试验方法总则
本部分采用的全部试验方法见GB/T4074。2
GB/T7672.1-2008/IEC60317-0-4:2006本部分使用的条文号与GB/T4074中相应的试验条文号一致。若GB/T4074标准与本部分有矛盾，以本部分为准。对未规定导体标称尺寸范围的试验项目（试验项目类别参见附录D），该试验适用于产品标准包括的全部导体标称尺寸。
除非另有规定，所有试验应在温度为15℃～35℃，相对湿度为45%～75%的条件下进行。测量前，试样应在上述条件下放置足够长时间，使试样达到稳定状态。试验用线从包装上取下时，不应承受张力或不必要的弯曲。每次试验前宜去掉足够长的线，以保证试样不夹带损坏的线段。
3.3外观
用正常视力检查时，绕于线盘上的玻璃丝包铜扁绕组线产品，其玻璃丝绕包层应平滑、连续、没有物理损伤和杂质。
注：产品的物理损伤包括裂纹、断丝等类似的现象。4尺寸
4.1导体尺寸
本部分推荐的矩形截面绕组线导体的宽边和窄边尺寸根据GB/T321—2005的R20和R40数系选取。
宽边和窄边的优先尺寸均按R20和R40数系进行组合。中间尺寸是宽边和窄边尺寸中的一个用R20数系而另一个用R40数系的组合。本部分包括：
宽边尺寸：从2.00mm到及包括16.00mm；窄边尺寸：从0.80mm到及包括5.60mml。宽边尺寸和窄边尺寸的比值应大于或等于1.4：1，但应不超过8：1。尺寸的实际值规定见表12。
优先尺寸的标称截面积规定见表1，中间尺寸的标称截面积规定见附录A。1）由于技术原因可能需要窄边尺寸5.60mm到及包括10mm，宽边尺寸16mm到及包括25mm的附加尺寸，应使用R40数系。宽边尺寸和窄边尺寸的比值应在规定范围内。附加尺寸不允许用R40和R40的组合。2）R20系列尺寸以加粗字体印刷。3
GB/T7672.1—2008/IEC60317-0-4:2006LE
版准car
00+6082
206C802T
4.2导体尺寸公差
导体尺寸和标称尺寸之差应不大于表2规定的公差。表2导体公差
导体宽边和窄边的标称尺寸/mm
4.3圆角
GB/T7672.12008/IEC60317-0-4:2006公差/mm
圆弧与导体扁平表面的连接应平滑，并且扁线应无锐边、毛边和突棱。导体圆角半径应符合表3的规定。规定的半径应保持在士25%范围内。表3圆角半径
导体宽边和窄边的标称尺寸/mtn>
圆角半径/mm
0.5×标称窄边尺寸
注：如供需双方协商同意，宽边尺寸大于4.80mm的铜扇线圆角半径可以是：*为0.5×标称窄边尺寸；
**为0.80mm。
4.4绝缘厚度
宽边绝缘厚度和窄边绝缘厚度应符合表4的规定，表4绝缘厚度
绝缘厚度/mm
导体宽边
标称尺寸/
玻璃丝包裸导体
单玻璃丝包
双玻璃丝包
璃璃丝包2级漆膜厚度漆包线
单玻璃丝包
Grade2GLI
双玻璃丝包
Grade2GL2
注1：如果绕包线外形尺寸不超过裸导体最大窄边尺寸与最大2级漆膜厚度及玻璃丝绕包层厚度之和，则玻璃丝绕包层最大厚度可以超过规定值。注2：玻璃丝绕包层宽边绝缘厚度应等于或小于表4规定的最大绝缘厚度。注1适用于宽边绝缘厚度，也适用于窄边绝缘厚度。
GB/T7672.1—2008/IEC60317-0-4:20064.5外形尺寸
4.5.1标称外形尺寸
标称外形尺寸应以裸导体的标称尺寸与标称绝缘厚度的和计算。4.5.2最小外形尺寸
最小外形尺寸应以裸导体的最小尺寸与最小绝缘厚度的和计算，另参见4.5.3的注。4.5.3最大外形尺寸
最大外形尺寸应以裸导体最大尺寸与最大绝缘厚度的和计算。注：当供需双方同意时，可以采用附录B的特定公差。5电阻
玻璃丝包铜扁绕组线电阻应用20℃时的直流电阻表示。采用的测量方法准确度应为0.5%电阻最大值应不大于按最小导体截面积和电阻系数为1/58α·mm2·m-1计算出来的值，其中最小导体截面积按最小窄边尺寸和最小宽边尺寸以及最大圆角半径计算。应测量一次。
6伸长率
断裂伸长率应符合表5规定。
表5伸长率
导体窄边标称尺寸/mm
7回弹性
玻璃丝包铜扁绕组线最大回弹角应不超过5.5°。8柔韧性和附着性
8.1圆棒卷绕试验
最小伸长率/%
玻璃丝包铜扁绕组线在直径如表6规定的圆棒上分别进行宽边弯曲和窄边弯曲后，绕包层应无开裂。
玻璃丝包铜扁绕组线弯曲
≤8mm
全部尺寸
表6圆棒卷绕
圆棒直径
10×宽边尺寸
15×宽边尺寸
10×窄边尺寸
无开裂或裂口的试样应符合第13章的要求。8.2附着性试验
8.2.1玻璃丝包扁线
试样拉伸10%后，玻璃丝绕包层应不失去附着性。8.2.2玻璃丝包漆包扁线
试样拉伸10%后，玻璃丝绕包层和漆膜都应不失去附着性。6
9热冲击
不适用。
10软化击穿
不适用。
11耐刮试验
不适用。
耐溶剂试验
不适用。
13击穿电压
玻璃丝包铜扁绕组线应符合表7规定。绝缘类型
裸导体和
2级漆膜厚度漆包线和
14绝缘连续性
不适用。
温度指数
单玻璃丝包
双玻璃丝包
单玻璃丝包
双玻璃丝包
表7击穿电压
Grade2GLI
Grade2 GL2
GB/T7672.1-2008/IEC60317-0-4.2006最小击穿电压（均方根值)/V
温度指数取决于使用的浸溃漆的种类。试验方法应由供需双方协商确定。最大使用温度应根据经验而定。
16耐冷冻剂
不适用。
17直焊性
不适用。
18热粘合或溶剂粘合
不适用。
19介质损耗因数
不适用。
耐变压器油
不适用。
GB/T7672.1—2008/1EC60317-0-4:2006失重
不适用。
针孔试验
不适用。
30包装
产品包装类别可能影响产品的某种性能，例如回弹性。因此包装类别，例如交货盘类型，应由供需双方协商确定。
产品应整齐而紧密地绕在线轴上或装在容器内。除非供需双方协商同意，线轴和容器内不应有一个以上线段。如果多于个线段，则应由供需双方确定在包装上使用标签和/或标识以表明各线段长度。
如果产品成圈交货，成圈的尺寸和最大重量应由供需双方协商确定，其附加保护装置也应由供需双方协商确定
由供需双方协商确定的标签应附在每一包装上，并应包括下列内容：a）制造商的名称和/或商标；
b）玻璃丝包铜扁绕组线和绝缘的类型，如商标和/或国家标准编号（IEC产品标准编号）；c）玻璃丝包铜扁绕组线的净重；d）玻璃丝包铜扁绕组线的标称尺寸和绝缘厚度等级；e)
生产日期。
宽边标称尺寸/窄边标称尺寸/
附录A
（资料性附录）
GB/T7672.1—-2008/IEC60317-0-4:2006优先尺寸和中间尺寸的标称截面积表A.1标称截面积
圆角半径/
标称截面积/
宽边标称尺寸/
窄边标称尺寸/
圆角半径/
标称截面积/
