GB/T 22078《额定电压500ｋＶ(Uｍ＝550ｋＶ)交联聚乙烯绝缘电力电缆及其附件》分为三个部分，本部分为GB/T 22078的第3部分。GB/T 22078的本部分规定了额定电压500kV交联聚乙烯绝缘电力电缆附件的基本结构、型号、技术要求、验收规则、包装、运输和贮存。本部分适用于额定电压500kV交联聚乙烯绝缘电力电缆的户外终端、气体绝缘终端(GIS终端)、油浸终端、复合终端、直通接头和绝缘接头。 GB/T 22078.3-2008 额定电压500kV(Um=550kV)交联聚乙烯绝缘电力电缆及其附件 第3部分: 额定电压500kV(Um=550kV)交联聚乙烯绝缘电力电缆附件 GB/T22078.3-2008 标准下载解压密码：www.bzxz.net

ICS29.060.20

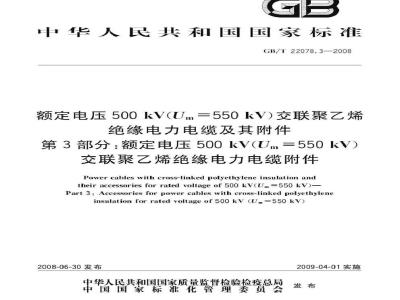

中华人民共和国国家标准
GB/T22078.3—2008
额定电压500kV（Um=550kV）交联聚乙烯绝缘电力电缆及其附件
第3部分：额定电压500kV（Um=550kV）交联聚乙烯绝缘电力电缆附件
Power cables with cross-linked polyethylene insulation andtheir accessories forrated voltageof 500kV(Um=550 kV)-Part 3: Accessories for power cables with cross-linked polyethyleneinsulationforratedvoltageof500kV(Um=550kV)2008-06-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施
规范性引用文件
附件特性
附件的型号和命名
技术要求
附件检验
试验条件
附件的例行试验
附件的抽样试验·
附件的型式试验
附件和电缆组成系统的预鉴定试验…13
产品标志·
14验收规则
15包装、运输和贮存
附录A（资料性附录）
附录B（资料性附录）
附录C（资料性附录）
附录D（资料性附录）
橡胶料的性能
环氧树脂固化体的性能
硅油的性能
附件安装导购
GB/T22078.3—2008
GB/T22078.3——2008
GB/T22078《额定电压500kV(Um-550kV>交联聚乙烯绝缘电力电缆及其附件》分为三个部分第1部分：额定电压500kV（U.-550kV）交联聚乙烯绝缘电力电缆及其附件试验方法租要求，
第2部分：额定电压500kVU.—550kV）交联聚乙烯绝缘电力电缆；第3部分：额定电压500kV(U.一550kV）交联聚乙烯绝缘电力电缆附件。本部分为GB/T22078的第3部分。本部分的附录A、附录B、附录C和附录D为资料性附录。本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会（SAC/TC213）归口。本部分负责起草单位：上海电缆研究所。本部分参加起草单位：上海三原电缆有限公司、武汉高压研究院、宝胜普睿司曼电缆有限公司、江苏安靠超高压电缆附件公司、北京电力公司。本部分主要起草人：应启良、魏东、杨黎明、吴春忠、陈晓鸣、李华春。1范围
GB/T22078.3-—2008
额定电压500kV（Um=550kV）交联聚乙烯绝缘电力电缆及其附件
第3部分：额定电压500kVUm=550kV）交联聚乙烯绝缘电力电缆附件
GB/T22078的本部分规定了额定电压500kV交联聚乙烯绝缘电力电缆附件的基本结构、型号、技术要求、验收规则、包装、运输和贮存。本部分适用于额定电压500kV交联聚乙烯绝缘电力电缆的户外终端、气体绝缘终端（GIS终端）油浸终端、复合终端、直通接头和绝缘接头。2规范性引用文件
下列文件中的条款通过GB/T22078的本部分的引用面成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括期误的内容）或修订版均不适用手本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB311.11997高压输变电设备的绝缘配合（IECneq60071-1：1993）GB/T4423—2007铜及铜合金拉制棒GB/T772—2005高压绝缘子瓷件技术条件电线电缆电性能试验方法第8部分：交流电压试验（TEC60060-1：1989，GB/T3048.82007
GB/T3048.122007
1988MOD)
GB/T3048.13-2007
IEC60060-1:1989-MOD)
电线电缆电性能试验方法第12部分：局部放电试验（1EC60885-3：电线电缆电性能试验方法第13部分：冲击电压试验（1EC60230：1966，GB/T5582-1993高压电力设备外绝缘污移等级（IECneq60507：1991）GB/T7354-2003
局部放电测量（IEC60270：2000，IDT）GB/T11604-1989
GB/T12464—2002
高压电器设备无线电干扰测试方法（eqvEC60018：1983）普通木箱
GB/T22078.1-2008额定电压500kV(U=550kV）交联聚乙烯绝缘电力电缆及其附件第1部分：额定电压500kV（U=550kV）交联聚乙烯绝缘电力电缆及其附件的电力电缆系统试验方法和要求（IEC62067：2006.MOD）
GB/T22078.2-2008额定电压500kV（U=550kV）交联聚乙烯绝缘电力电缆及其附件：第2部分：额定电压500kV（U.550kV）交联聚乙烯绝缘电缆1EC62271-209：2007额定电压52kV以上气体绝缘金属封闭开关充油电缆及挤包绝缘电缆充油及干式电缆终端的电缆连接装置3定义
除采用GB/T22078.1-2008有关定义外，以下定义适用于本部分。1
GB/T22078.3—2008
户外终端outdoortermination
在受阳光直接照射或暴露在气候环境下或二者都存在的情况下使用的终端。3.2
气体绝缘终端（GIS终端）SF。gasimmersedtermination（GIStermination
安装在气体绝缘封闭开关设备（GIS）内部以六氟化硫（SF）气体为外绝缘的气体绝缘部分的电缆终端（以下简称GIS终端）。
油浸终端oilimmersedtermination安装在油浸变压器油箱内以绝缘油为外绝缘的液体绝缘部分的电缆终端。3.4
复合终端（复合套管终端）compositetermination以玻璃纤维增强环氧管为衬芯，外覆耐候、抗污秽弹性材料（如硅橡胶）制成的复合套管为外绝缘的户外终端。
直通接头straightjoint
连接两根电缆形成连续电路的附件。在本部分中特指接头的金属外壳以及接头两边电缆的金属屏蔽和绝缘屏蔽在电气上连续的接头。绝缘接头sectionalizingjoint
将电缆的金属套、金属屏敲和绝缘屏蔽在电气上断开的接头。3.6
pre-fabricated accessories
预制附件
以具有电场应力控制作用的预制橡胶元件作为主要绝缘件的电缆附件。3.7
组合预制绝缘件接头compositetypepre-fabricatedjoint采用预制橡胶应力锥及预制环氧绝缘件现场组装的接头。3.8
整体预制橡胶绝缘件接头onepiecepre-mouldedjoint采用单一预制橡胶绝缘件的接头。4附件特性
4.1一般要求
应按照GB/T22078.1-2008第7章要求.确知并申明附件特性。4.2额定电压和正常运行条件
附件的额定电压和正常运行时最高温度、短路温度应与GB/T22078.2—2008中4.1和4.2对电缆的规定相一致。
4.3试验电压的海拔高度修正
本部分适用的户外终端的正常使用条件为海拔高度不超过1000m，对于海拔高度超过1000m，但不超过4000m安装使用的户外终端，在海拔不高于1000m地点试验时，其试验电压应按GB311.1-1997中3.4的规定将本部分规定的试验电压乘以海拔校正因数K，并按此要求相应提高2
户外终端外绝缘的绝缘水平。
式中：
1.1-HX10-
H户外终端安装地点的海拔高度，单位为米（m）。4.4GIS终端工作气压
GB/T22078.3—2008
GIS终端外绝缘的SF。气体在20C下的设计工作压力（表压）最大为0.75MPa，最小为0.30MPa。
注：GIS终端推荐最大设计工作气压值采用IEC.62271-20.9：2007给出的数值。5附件的型号和命名
5.1代号
5.1.1系列代号
交联聚乙烯绝缘电缆·
5.1.2附件代号
户外终端
GIS终端
油浸终端
复合终端（复合套管终端）
直通接头
绝缘接头
5.1.3内绝缘代号
5.1.3.1终端内绝缘
液体绝缘橡胶应力锥
干式绝缘橡胶应力锥
六氟化硫（SF。)充气绝缘橡胶应力锥硅油浸渍电容
5.1.3.2接头绝缘
组合预制橡胶绝缘件
整体预制橡胶绝缘件·
5.1.4终端外绝缘污移等级
外绝缘污移等级符合GB/T5582一1993规定。本部分采用以下代号：厂级（最小爬电比距
16mm/kV)
Ⅱ级（最小爬电比距20mm/kV）
Ⅲ级（最小爬电比距25mm/kV）：IN级（最小爬电比距31mm/kV）
5.1.5接头保护盒和外保护层
无保护盒：
保护盒含防水浇注剂
绝缘铜壳·
GB/T 22078.3—2008
型号组成
附件型号和名称见表1。
主型号
终端外绝缘或接头保护盒和外保护层代号终端内绝缘或接头绝缘代号
附件代号
系列代号
含副型号
YIZWYI
YJZWY2
YIZWY3
YIZWY4
YIZWQI
YIZWQ2
YIZWQ3
YIZWQ4
YIZWRI
YJZWR2
YJZWR3
YJZWR4
YJJTIO
YJJTUI
YJJTI2
YJJTZO
YJJTZI
YJJTT2
附件型号及名称
产品名称bZxz.net
液体绝缘橡胶应力锥户外终端，外绝缘污移等级工级液体绝缘橡胶应力锥户外终端，外绝缘污移等级Ⅱ级液体绝缘橡胶应力锥户外终端，外绝缘污移等级Ⅲ级液体绝缘橡胶应力锥户外终端，外绝缘污移等级IN级SF。充气绝缘橡胶应力锥户外终端，外绝缘污移等级工级SF。充气绝缘橡胶应力锥户外终端，外绝缘污秒等级I级SF。充气绝缘橡胶应力锥户外终端，外绝缘污移等级Ⅲ级SF。充气绝缘橡胶应力锥户外终端，外绝缘污等级IV级硅油浸渍电容锥户外终端，外绝缘污移等级I级硅油浸渍电容锥户外终端，外绝缘污移等级II级硅油浸渍电容锥户外终端，外绝缘污移等级Ⅲ级硅油浸渍电容锥户外终端，外绝缘污移等级IV级液体绝缘橡胶应力锥复合终端
SF。充气绝缘橡胶应力锥复合终端硅油浸渍电容锥复合终端
液体绝缘橡胶应力锥GIS终端
干式绝缘橡胶应力锥GIS终端
硅油浸渍电容锥GIS终端
液体绝缘橡胶应力锥油浸终端
干式绝缘橡胶应力锥油浸终端
硅油浸渍电容锥油浸终端
整体预制橡胶绝缘件直通接头，无保护盒整体预制橡胶绝缘件直通接头，保护盒含防水浇注剂整体预制橡胶绝缘件直通接头，绝缘铜壳保护盒组合预制橡胶绝缘件直通接头，无保护盒组合预制橡胶绝缘件直通接头，保护盒含防水浇注剂组合预制橡胶绝缘件直通接头，绝缘铜壳保护盒主型号
5.3产品表示方法
含副型号
YJJJIO
YJJJZO
YJJIZI
YJJIZ2
表1 (续)
产品名称
整体预制橡胶绝缘件绝缘接头，无保护盒GB/T22078.3-—2008
整体预制橡胶绝缘件绝缘接头，保护盒含防水浇注剂整体预制橡胶绝缘件绝缘接头，绝缘铜壳保护盒组合预制橡胶绝缘件绝缘接头，无保护盒组合预制橡胶绝缘件绝缘接头，保护盒含防水浇注剂组合预制橡胶绝缘件绝缘接头，绝缘铜壳保护盒产品用型号、规格（额定电压、相数、适用电缆截面）及本部分编号表示。产品表示方法举例如下：
示例1：导体标称截面1000mm500kV交联聚乙烯绝缘电缆液体绝缘橡胶应力锥单相户外终端，外绝缘污秒等级1级，表示为：
YJZWYI290/5001X1000GB/T22078.3-—2008示例2：导体标称截面1600mm500kV交联聚乙烯绝缘电缆干式绝缘橡胶应力锥单相GIS终端表示为：YIZGG290/500:1X1600GB/T22078.3-20086技术要求
6.1导体连接杆和导体连接管
6.1.1导体连接杆和导体连接管应采用GB/T4424—2007规定的铜材制造.并经退火处理。6.1.2导体连接杆和导体连接管表面应光滑、清洁，应无损伤和毛刺。6.1.3导体连接杆和导体连接管压接连接件的性能应符合11.6规定的试验要求。6.2金具
6.2.1附件金具应采用非磁性金属材料。6.2.2附件的密封金具应具有良好的组装密封性和配合性，不应有组装后造成泄漏的缺陷，如划伤，凹痕等。密封性能应符合9.2规定的要求。6.3密封圈
附件用密封圈应与相接触的材料相容，并能在附件正常运行的最高温度下长期使用。6.4橡胶应力锥和橡胶绝缘件
6.4.1橡胶应力锥和橡胶绝缘件的绝缘料和半导电料推荐采用符合附录A的材料。6.4.2橡胶应力锥和橡胶绝缘件应无气泡、焦烧物和其他有害杂质，其内外表面应光滑，应无伤痕、裂痕和突起物。绝缘与半导电屏蔽的界面应结合良好，应无裂纹和剥离现象。半导电屏蔽应无有害杂质。6.5环氧预制件和环氧套管
6.5.1环氧树脂混合料推荐采用符合附录B的材料。6.5.2环氧预制件和环氧套管内外表面应光滑，无有害杂质、气孔。绝缘与预理金属嵌件结合良好，无裂纹、变形等异常情况。
6.5.3环氧套管的密封性能应符合9.2规定的要求。6.6瓷套
应按终端外绝缘污移等级要求选用瓷套。瓷套应符合GB/T7722005的要求。6.7复合套管
复合终端用复合套管的污移等级应为Ⅲ级或以上（最小爬电比距不小于25mm/kV）。5
GB/T22078.3—2008
6.8液体绝缘填充剂
液体绝缘填充剂应与绝缘材料相容由于500kV终端的工作电场强度较高.对500玉V终端推荐采用经真空脱气的硅油作为液体绝缘填充剂。推荐采用符台附录C要求的硅油作为液体绝缘填充剂。6.9防水浇注剂
推荐采用聚氨酯混合物作为接头保护盒的防水浇注剂。浇注剂应具有良好的防水密封性能，并对周围材料无有害作用。烧注剂应对环境无污染6,10GIS终端与GIS连接配合要求GIS终端与GIS的安装连接尺寸配合要求应符合IEC62271-209.2007的规定。6.11附件产品
附件产品和其主要部件的试验要求在第7章中规定7附件检验
附件的检验分例行试验（代号为尺）、抽样式验（代号为S）、型式试验（代号为）和顶鉴定试验（代号为P妞表2所示。当购买方有要求时，还需进行附加试验代号为A。各美试验的试验项、试验要求在第8章、9章、10章、1章和12章中规定。表2附件的检验分类，要求和试验方法序号
试验项目
密封金具、密套、复合套管及环氧9.2套管压力泄漏和真空漏增试验
预制件局部放电试验
预制件电压试验
室温下局部放电试验
热循环电压试验
室温和高温下局放电试验
操作冲压试验
试验要求
GB/T22078.1-200812.4.5
GB/T2207812008中12.4.7
GB/T22078.1-2008中12.4.5
GB/T22078.1-2008中12.4.8
雷电冲击电压试验及随后的工题GB/T22078.1-2008中12.4.9电压试验
附件试样检验
直理接头外保护层浸水电试验
GB/T22078.1—2008中12,4.10
GB/T22078.1-2008中录T
导体连接杆和导体连接管的压接连接件性能试验
组装附件压方泄漏及真空漏增11.5试验
户外终端无线电手抗试输
预鉴定试验的热循环电正试验
预鉴定试验结束后试样检验
GB/T220781—2008中13.2.3
GB/T22078.1-2008中13.2.5
试验方法
GB/TT354-2003
GB/T3048.82007
GB/T3048.12—2007
GB/T22078.1-2008中124.7
GB/T304812-2007
GB/T3048.13—2007
GB/T3048.13-2007租
GB/T3048.8-2007
GB/T22078,1-2008中12.410
GB/T22078.J-2008中附录D
在考虑中
GB/T11604-1989
GB/T3048.82007
自测检验
8试验条件
试验条件按GB/T22078.1-2008第8章规定。9附件的例行试验
9.1一般规定
附件的例行试验包括以下项目
a）密封金具、瓷套、复合套管和环氧套管的密封试验（见9.2）：b）预制附件的部件主绝缘电气试验：1）橡胶应力锥和整体预制橡胶绝缘件局部放电试验（见9.3）；2）橡胶应力锥和整体预制橡胶绝缘件电压试验（见9.4）。9.2密封金具、瓷套、复合套管和环氧套管的压力泄漏和真空漏增试验试验装置应将密封金具、瓷套或环氧套管两端密封。制造方可根据适用条件任选9.2.1或9.2.2规定的一种方法进行试验9.2.1压力泄漏试验
GB/T22078.3-2008
室温下对试件加以(0.20士0.01)MPa表压气压，保持1h。任选浸水检验或密封面上涂肥皂水检验，应无气体逸出迹象。试验装置应有防爆安全措施。亦可施加相同水压，保持1五，在密封面上涂白垩粉，应无水渗出迹象。
9.2.2真空漏增试验
在室温下，将试件抽真空至残压约67Pa，然后关闭试件与真空泵间的阀门，经0.5h压力漏增应不超过67Pa。
9.3局部放电试验
橡胶应力锥和整体预制橡胶绝缘件的局部放电试验应符合GB/T22078.1-2008中9.1和9.2的要求。
9.4电压试验
橡胶应力锥和整体预制橡胶绝缘件的电压试验应符合GB/T22078.1-2008中9.1和9.3的要求。
10附件的抽样试验
在考虑中。
11/附件的型式试验
11.1概述
附件的型式试验包括以下项目：11.1.1电气型式试验
附件与电缆组成的系统的电气型式试验（见11.2）；b）
直理接头外保护层的浸水热循环和电压试验（见11.3）：e
当购买方有要求时进行的附加的无线电干扰试验（见11.4）。组装附件压力泄漏试验和真空漏增试验（见11.5）。11.1.2
导体连接杆和导体连接管压接连接件性能试验（见11.6）。11.1.3
11.2附件和电缆组成系统的电气型式试验可参照附录D在电缆上安装附件组成电缆系统。应按GB/T22078.1-2008中12.1、12.2和12.4进行电气型式试验，并应符合规定要求。7
GB/T22078.3—2008
11.3直理接头外保护层漫水热循环和电压试验直理接头外保护层浸水热循环和电压试验应按GB/T22078.12008中附录D进行，并符合规定要求。
11.4户外终端无线电干扰试验
户外终端试样在319kV（1.1U）工频电压下，其1MHz的无线电干扰电压应不超过500V。试验方法按照GB/T11604—1989的规定。11.5组装附件压力泄漏试验和真空漏增试验11.5.1压力泄漏试验
附件试样组装后，在室温下充以（0.200.01)MPa表压气压保持1h。在密封面上涂肥皂水检验，应无气体逸出迹象。试验装置应有防爆安全措施。试验亦可加以相同水压，保持1h，在密封面上涂白垩粉，应无水渗出迹象。
11.5.2真空漏增试验
附件试样组装后在室温下抽真空至残压约67Pa，然后关闭试样和真空泵间阀门，经0.5h，压力漏增应不超过67Pa。
11.6导体连接杆和导体连接管的压接连接件性能试验试验方法和试验要求在考虑中。12附件和电缆组成系统的预鉴定试验附件和电缆组成系统的预鉴定试验应按GB/T22078.1-2008第13章进行试验，并符合规定要求。
13产品标志
13.1产品标志
应在终端及接头的保护管表面粘接一金属软标牌标明：a)制造厂名称；
b）型号、规格；
c）额定电压，kV：
d）制造年、月。
13.2零部件
金属顶盖、电缆保护管、绝缘预制件等部件制造时应采用适当的方式标明制造规格、型号。14验收规则
附件产品按表2规定进行例行试验、型式试验和预鉴定试验，当用户有要求时还需进行附加试验，并按此验收。
14.1产品应由制造厂的质量检验部门检验合格后方能出厂：每件出厂的附件应附有产品检验合格证书。用户有要求时，制造厂应提供产品的试验报告。14.2产品应按表2规定的试验项目进行验收。15包装、运输和贮存
15.1电缆附件的包装
15.1.1电缆附件产品的包装方式可根据各种零部件特点而定。对各种预制绝缘件、带材等应有相应的防水、防潮等密封措施：对易碎、防压的部件和材料应有相应的防压、防冲击的包装措施，并在包装物外部明显位置标出相应的字样或标记：易燃部件或材料应有防火标志，8
GB/T22078.3—2008
2包装箱可采用木箱或纸箱。木箱应符合GB/T12464一2002要求。装箱时箱内应装人装箱15.1.2
单。零部件可分开包装。包装箱侧面应注部件名称、规格。两端面应注明：a）轻放：
b）防雨：
e)不得倒置。
15.2运输和购存
15.2.1产品运输过程中不得将包装箱倒置及碰撞。15.2.2
产品应贮存在清洁干燥和阴凉处。不得在户外或阳光下存放。9
