UDC 621.397.62

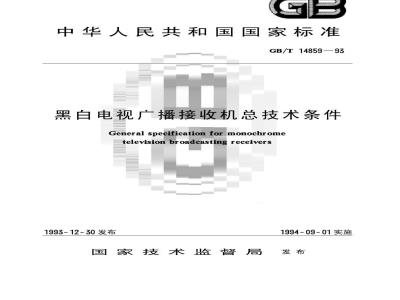

中华人民共和国国家标准
GB/T 14859—93
黑白电视广播接收机总技术条件General specification for monochrometelevision broadcasting receivers1993-12-30发布
国家技术监督局
1994-09-01实施
中华人民共和国国家标准
黑白电视广播接收机总技术条件General specification for monochrometelevision broadcasting receivers1主题内容与适用范围
GB/T14859—93
本标准规定了黑白电视广播接收机（以下简称黑白电视机）的技术要求、试验方法、检验规则、标志、包装、运输、贮存等。
本标准适用于符合我国广播电视制式的屏幕尺寸不小于31cm的黑白电视机。它是制造厂制定产品标准的依据，也是设计、制造和检验产品时遵守的规则。屏幕尺寸在31cm以下的黑白电视机，可参照采用。2引用标准
GB2828
GB2829
GB3174
GB4877
逐批检查计数抽样程序及抽样表（适用于连续批的检查）周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）彩色电视广播
电视中间频率
GB8898
GB9372
GB9379
GB9380
GB9381
GB9383
GB9384
电气设备用图形符号
电网电源供电的家用和类似一般用途的电子及有关设备的安全要求电视广播接收机测量方法
电视广播接收机主观试验评价方法彩色电视广播接收机包装
电视广播接收机运输包装件试验方法广播接收机及有关设备的传导抗扰度特性测量方法广播收音机、广播电视接收机、磁带录音机、声频功率放大器（扩音机)的环境试验要求和试验方法
彩色电视广播接收机与其他设备互连配接要求GB12281
GB13837
声音和电视广播接收机及有关设备干扰特性允许值和测量方法GB/T15639电视广播接收机主观评价节目源SJ2303TX型同心插头座
SJ2596
黑白电视接收机可靠性鉴定试验及验收试验SJ2778
3广播接收机名词术语
3一般要求
3.1电视制式
应符合GB3174的规定。
国家技术监督局1993-12-30批准1994-09-01实施
3.2接收频道
甚高频(VHF）：1～12频道。
GB/T14859—93
特高频(UHF)：1368频道（暂定1357频道）。具体频道频率划分表见附录C(参考件)。3.3中间频率
应符合GB4877的规定。
3.4使用条件
使用条件由产品标准规定。
3.5正常测试条件
温度：15~35℃。
相对湿度：45%~75%。
大气压力：86~106kPa。
电源电压：交流220士6.6V。
电源频率：50士1Hz。
注：直流供电的黑白电视机电源电压由产品标准规定。3.6图形符号
图形符号应符合GB5465.2中的有关规定。3.7互连配接要求
黑白电视机与耳机、收音机、录音机、录像机、微机和电缆分配系统等设备配接时，其音频、视频和高频的互连配接要求按GB12281中的有关规定。视频连接器也可接SJ2303的要求。黑白电视机与外接直流电源的配接要求由产品标准规定，但不得采用与音频、视频和高频配接时相同的连接器。4技术要求和试验方法
4.1外观、结构要求和检查方法
黑白电视机外观应整洁，表面不应有凹痕、划伤、裂缝、变形、毛刺、霉斑等缺陷，表面涂镀层不应起泡、龟裂、脱落。
金属零件不应有锈蚀及其他机械损伤，灌注物不应外溢。开关、按键、旋钮的操作应灵活可靠，零部件应紧固无松动。显像管安装应与机箱吻合，无明显缝隙，整机应具有足够的机械稳定性。说明功能的文字和图形符号的标志应正确、清晰、端正、牢固，指示器应正确。用目测和手感进行检验。
4.2电、光、声性能要求和测量方法黑白电视机的电、光、声性能参数要求按表1,其测量方法按GB9372的规定进行。2
项目名称
图像通道噪波限制灵敏度
机调：
752输入时
不劣于
不劣于
300Q输入时
不劣于
不劣于
电调：
752输入时
不劣于
不劣于
300Q输入时
VHF不劣于
UHF不劣于
自动增益控制静态特性
GB/T14859—93
1参数要求和测量方法
输出电平变化士1.5dB时，输入电平变化不小于
自动增益控制动态特性1)
不小于
自动频率控制特性2
引入范围不劣于
（以高频频率为基准）
剩余误差不劣于
（以中额频率为基准）
天线输入端行波系数
不小于
选择性
—1.5MHz及以下
不小于
+8MHz及以上
不小于
中频抑制能力3
不小于
假像抑制能力3)
VHF：不小于
UHF不小于
交扰调制抑制能力
752输入时，不小于
300Q输入时，不小于
参数要求
测量方法
GB9372的
GB9372的
GB9372的
GB9372
测量频道数
第1频道
项目名称
场频方波响应K50
不大于
亮度信号行期间的非线性
不大于
图像重显率5
不小于
水平方向
垂直方向不小于
扫描非线性失真
水平方向不大于
垂直方向
图像儿何失真
不大于
不大于
图像中央清晰度
水平方向不少于
垂直方向不少于
扫描的同步范围
行：引入范围不劣于
保持范围不劣于
（以15625Hz为基准）
场同步范围（包括50Hz）
不小于
保持图像稳定的电源
电压变化范围
低功耗类
不劣于
宽范围类不劣于
电源消耗功率6）
显像管屏幕尺寸为：
31~35cm时，
低功耗类不大于
宽范围类不大于
40~44cm时，
低功耗类不大于
宽范围类不大于
全屏幕最大亮度
显像管屏幕尺寸为：
31~35cm时，不小于
40~44cm时，不小于
大面积对比度7）
显像管屏幕尺寸为：
31~35cm时，不小于
40~44cm时，不小于
9—93
GB/T14859
续表1
参数要求
-15~+10
—25~+10
测量方法
GB9372的
GB9372的
9376的
9372的
9372的
GB9372的
9372的
测量频道数
项目名称
伴音通道噪声限制灵敏度
GB/T14859—93
续表1
不劣于图像通道标称有限噪波灵敏度的倍数
伴音通道最大有用电输出功率
当显像管屏幕尺寸为：
31~35cm时，不小于
40~44cm时，不小于
伴音通道的声频率响应10)
当声压不均匀度为16dB时：
对卧式结构：
31~35cm时，不小于
40~44cm时，不小于
对立式结构：
31~35cm时，不小于
40~44cm时，不小于
伴音通道的平均声压10)
对卧式结构：
31~35cm时，不小于
40~44cm时，不小于
对立式结构：
31~35cm时，不小于
40~44cm时，不小于
伴音通道声压谐波失真系数10）不大于
图像信号，扫描及电源电路在伴音通道中产生的噪声11)
不大于
伴音通道调幅抑制能力
不小于
参数要求
200~5600
180~6300
250~5000
200~5600
测量方法
GB9372的
GB9372的
GB9372的
GB9372的
GB9372的
GB9372的
GB9372的
测量频道数
注：1）只考核输入信号电平正弦周期性变化的情况，检查视放输出端电压幅度差的峰-峰值（变化不大于10%时的电压)。
2）没有AFT功能的电视机不考核。3）只考核输入电平为图像通道噪波限制灵敏度标称值时的参数。4）只考核输入电平为标准输入电平时的参数。5）显像管屏幕幅型比为5：4的参数指标：垂直方向不小于90%水平方向不小于85%。6）对于特殊管及110°偏转角显像管的电视机功耗，参数要求在企业标准中规定。7）只考核黑带亮度为1Cd/m2时的参数。8）只考核伴音通道信噪比为30dB时的参数。9）只考核电压谐波失真系数为7%的参数。10）因结构设计的需要，扬声器在侧面或在项面时，参数要求在企业标准中规定。11）只考核输入电平为：75Q输入时100uV，300Q输入时200μV时的参数。5
4.3电磁兼容性要求和测量方法
4.3.1干扰特性
GB/T14859—93
干扰特性的限额值和测量方法按GB13837的规定。4.3.2抗扰度
抗扰度要求由产品标准规定，测量方法按GB9383的规定。4.4安全性要求和试验方法
黑白电视机的安全性应符合GB8898的有关规定，其项目、要求、试验方法见表2。表2安全试验项目、要求和方法
4.5主观试验评价
电离辐射
安全性项目
正常工作条件下的温升
高温环境下的温升
正常工作条件下的触电危险
绝缘要求
故障条件
机械强度
连接到电网电源的元件
元器件
连接端子
外接软线
电气连接和机械固定
显像管的机械强度和防爆炸影响机械稳定性
电视机的防火
4.5.1评价等级和要求
要求和试验方法（按GB8898）
14.1~14.8
评价等级和要求按GB9379的规定，采用五级质量制或损伤制时，要求不低于三级（中等）。采用五级比较制时，一般选用不低于三级或四级参考样机，评价结果要求不低于相应五级质量制或损伤制的3级(中等)。
4.5.2主观试验评价方法
黑白电视机的主观试验评价方法应按GB9379中有关规定进行。黑白电视机进行主观评价节目源应符合GB/T15639的规定。4.6环境要求和试验方法
黑白电视机的环境要求及试验方法应符合GB9384的规定。4.7可靠性要求和试验方法
4.7.1要求
黑白电视机的平均无故障时间(MTBF)的下限值应不小于5000h。4.7.2试验方法
应按SJ2596中的规定。
5检验规则
GB/T14859—93
检验包括鉴定检验、交收检验和例行检验。5.1鉴定检验
5.1.1目的
黑白电视机鉴定检验的目的是验证生产厂是否有能力生产符合本标准要求的产品。5.1.2检验项目、要求和试验方法在设计定型和生产定型时，或在其他需要时应进行鉴定检验，其检验项目、要求、方法见表3。表3检验项目要求和方法
电、光、声性能测量
电磁兼容试验
安全试验
主观评价
环境试验
可靠性试验
按4.2条
按4.3条
按4.4条
按4.5条
按4.6条
按4.7条
要求和方法
对已通过生产定型的产品所派生的不同造型和增减功能的产品，在保证质量的前提下，对应力不变的试验项目允许从简。
5.1.3样品抽取和数量
鉴定检验的样品，应从定型批量产品中随机抽取。设计定型时，批量产品应不少于250台。生产定型及设计、生产一次性定型时，批量产品应不少于2000台。5.1.4检验合格判定
全部检验项目合格，则判定鉴定检验合格。5.1.5检验结果的处理
对检验中不合格的项目应及时查明原因，提出改进措施，并重新进行该项目及相关项目的试验，直至合格。
5.2交收检验
5.2.1目的
交收检验是由生产厂质量检验部门，对经过车间连续生产的产品进行出厂检验，或由商业部门（以下简称“收方”)对生产厂（以下简称“交方”)生产的产品进行交收检验。5.2.2检验项目
检验项目包括开箱检查、安全试验和常温主要电性能测量。5.2.2.1开箱检查
用目测和手感法逐件检查包装质量、齐套性、外观质量和功能。检查内容见附录A（补充件）中表Al。
5.2.2.2常温安全检查
检查内容见附录A（补充件)中表A2。5.2.2.3常温性能测量
测量项目见表4。
GB/T14859—93
表4主要电性能测量项目
测试项目
图像通道噪波限制灵敏度
自动增益控制静态特性
选择性
电源消耗功率
伴音通道噪声限制灵敏度
伴音通道最大有用电输出功率
5.2.3抽样方案、检查水平、合格质量水平的规定表1
参数及方法
序号1
序号2
序号6
序号18
序号21
序号22
5.2.3.1开箱检查、常温主要电性能抽样方案按GB2828有关规定，见表5。表5开箱检查、常温主要电性能抽样方案检查项目
开箱检查
常温主要
性能测量
合格质量水平（AQL）
重不合格品
轻不合格品
检查水平
特殊S-1
抽样方案
一次或二次
5.2.3.2当按二次抽样的判定数组判定，需要进行第二样本试验时，应重复检验与第一样本相同的全部试验项目。
5.2.3.3在开箱检查的同时检查全部样品的安全性。5.2.3.4样本从提交检查批中随机抽取。抽取样本的时间，可以在批的形成过程中，也可在批组成后。5.2.3.5抽样方案的严格度按GB2828第4.6条的有关规定。5.2.4缺陷分类
a。致命缺陷对使用、维修或保管产品的人有危险或不安全的缺陷；b.重缺陷（A）不构成致命缺陷，但能够造成故障或严重降低产品的实用性能或违反国家质量管理法规的缺陷；
轻缺陷（B）不构成致命或重缺陷，只对产品的实用性能有轻微影响的缺陷。c.
5.2.5判定缺陷的标准
5.2.5.1在判定缺陷时，不应计入从属性的缺陷(系指由于某一缺陷引起的其他缺陷)。5.2.5.2开箱检查缺陷判据按附录A（补充件)表A1，并以每个样品为单位统计其重、轻缺陷数，再按第5.2.6条的规定，确定该样品是属于哪一类不合格品。5.2.5.3安全检查缺陷判据按附录A（补充件)表A2。5.2.5.4常温主要性能缺陷以测试项目为计算单位，不合格都判为重缺陷。5.2.6合格与不合格品的判定
在无致命缺陷时，样品按下述规定划分：凡有重缺陷(有一个或一个以上)也可能有轻缺陷的产品定为重不合格品，a.
凡有轻缺陷(有一个或一个以上)而无重缺陷的产品定为轻不合格品；b.
没有任何缺陷的产品定为合格产品。5.2.7检验批合格与不合格的判定5.2.7.1检验项目合格判定
GB/T14859—93
a。当安全检查结果中有一个致命缺陷时，即判定该批产品为不合格批。b。采用一次抽样方案时，若在样本中出现的不合格品数小于或等于抽样方案对应的合格判定数(A)，则判断该检验项目合格，若在样本中出现的不合格品数大于或等于抽样方案对应的不合格判定数(R),则判定该检查项目不合格。c.采用二次抽样方案时，若在第一样本中发现的不合格品数小于或等于抽案方案对应的合格判定数(A1)，则判定该检验项目合格，若在样本中出现的不合格品数大于或等于抽样方案对应的不合格判定数(R1)，则判定该检查项目不合格。若在第一样本中发现的不合格品数大于第一合格判定数(A)，但又小于第一不合格判定数(R1)，则对第二样本进行检验。当第一样本和第二样本中发现的不合格品数总和小于或等于第二合格判定数（A2），则判定该检验项目合格。相反，若大于或等于第二不合格判定数(R2)，则判定该项目不合格。5.2.7.2检验批合格判定
全部检验项目合格，则判定检验批合格。5.2.8检验结果处理
5.2.8.1合格批
收方应予以接收。
5.2.8.2不合格批
由于致命缺陷而判为不合格批的产品，应拒收，交方应对该产品全数返工并进行全数检验。收a.
方对重新提交批进行抽验，如再出现致命缺陷，应停止验收，进行整顿。b。因其他类缺陷而判为不合格批的产品，应拒收，交方应对该批产品返工。经全部检验后，再重新提交抽验，如仍拒收，则再返工，直至被合格接收。在重新提交批的复验中发现致命缺陷，则按第5.2.8.2a条处理。
5.2.9样本的处理
经交收检验的样本，检验合格，重新包装后可作为合格品交付收方。凡有缺陷的样品，必须由交方修复，并复验合格后，方可重新包装交付收方。5.3例行检验
5.3.1目的
例行检验是由生产厂质量检验部门或上级主管部门周期地从连续批生产的产品中抽取样本进行检验，以确定生产过程能否保证产品质量持续稳定。5.3.2检验周期、项目和程序
5.3.2.1检验周期、项目和程序分别见表6及图1。表6检验项目和周期
常温电、光、声性能测量
环境试验
可靠性试验
干扰特性试验
安全试验
周期不少于（月）
GB/T14859—93
深电，光、件
Hhte i
学试控
要全点验
逐台开箱检查中，若发现不合格品，则从随机抽取的合格单位产品替换图1例行检验程序
同行作
5.3.2.2连续批生产的产品若间隔时间大于六个月，恢复生产时应进行例行检验，其检验项目为电、光、声性能和环境试验。
5.3.2.3当产品主要的设计工艺及原料改变时，应进行表6中相关项目的检验。5.3.3检查内容和方法
5.3.3.1开箱检查内容和方法同5.2.2.1条。5.3.3.2常温电、光、声性能检查内容和测量方法按本标准第4.2条规定进行。5.3.3.3环境试验内容和方法按本标准第4.6条规定进行。5.3.3.4安全试验内容和方法按表7进行。当产品的主要设计、工艺、元器件和原材料改变并可能影响产品的安全性能时，则按本标准第4.4条规定的有关项目进行检查。表7安全试验内容和方法
电离辐射
试验项目
正常工作条件下的触电危险
绝缘要求
故障条件
外接软线
电视机的防火
5.3.3.5干扰特性试验内容和方法按本标准第4.3.1条规定进行。5.3.3.6可靠性试验要求和方法按本标准第4.7条规定进行。5.3.4抽样方案
试验方法(GB8898)
5.3.4.1常温电、光、声性能、于扰特性和环境试验的抽样方案按GB2829的规定执行，见表8。10
试验项目
常温性能
环境试验
干扰特性
GB/T14859—93
表8判别水平、抽样方案及不合格质量水平不合格质量水平(RQL)及判定数组重
不合格品
5.3.4.2安全试验样品为1台。
不合格品
5.3.4.3可靠性试验的试验方案按SJ2596中规定进行。样本数
判别水平
抽样方案
5.3.4.4例行检验的样品应从交收检验合格批中随机抽取。。二次抽样方案的样本要一次抽齐。5.3.5缺陷分类与判据
5.3.5.1缺陷分类与判据同5.2.4条。5.3.5.2
常温电、光、声性能的缺陷分重轻两类。缺陷分类见附录B(补充件)表B1。干扰特性测量的参数不合格均判为重缺陷。5.3.5.3
5.3.5.4环境试验缺陷判据
每项条件试验后检查外观、结构和功能的缺陷判据按附录A（补充件)表A1及附录B（补充件）表B2的有关规定；
b.电性能参数的缺陷判据按附录B（补充件）表B1的有关规定。5.3.6合格品与不合格品的判定
同本标准5.2.6条。
5.3.7检查批合格与不合格品的判定5.3.7.1检验项目合格判定
安全试验中有一项内容不合格，则判定本次例行检验为不合格；b。可靠性要求按本标准4.7.1条规定判定，c。电、光、声性能，干扰试验和环境试验的合格判定见表8。5.3.7.2检验批合格判定
全部检验项目合格，则判定检验批合格。5.3.8检验结果处理
5.3.8.1合格批
例行检验通过。
5.3.8.2不合格批www.bzxz.net
a。例行检验不合格，暂停交收检验，已交付的产品，由交收双方协商解决；b。交方应立即采取改进措施，在改进后，从新生产的产品中重新抽样，对不合格的检验项目进行检验，在得到合格结论后才能恢复正常生产和检验。5.3.9样本的处理
经安全试验，可靠性试验和环境试验的样品一律不能作为合格样品交付使用。11
