CECS 170：2004 低压母线槽选用、安装及验收规程EC
CECS170：2004
中国工程建设标准化协会标准
低压母线槽选用、安装及
验收规程
Specification for selection,installation andacceptanceoflow-voltagebusways中国计划出版社

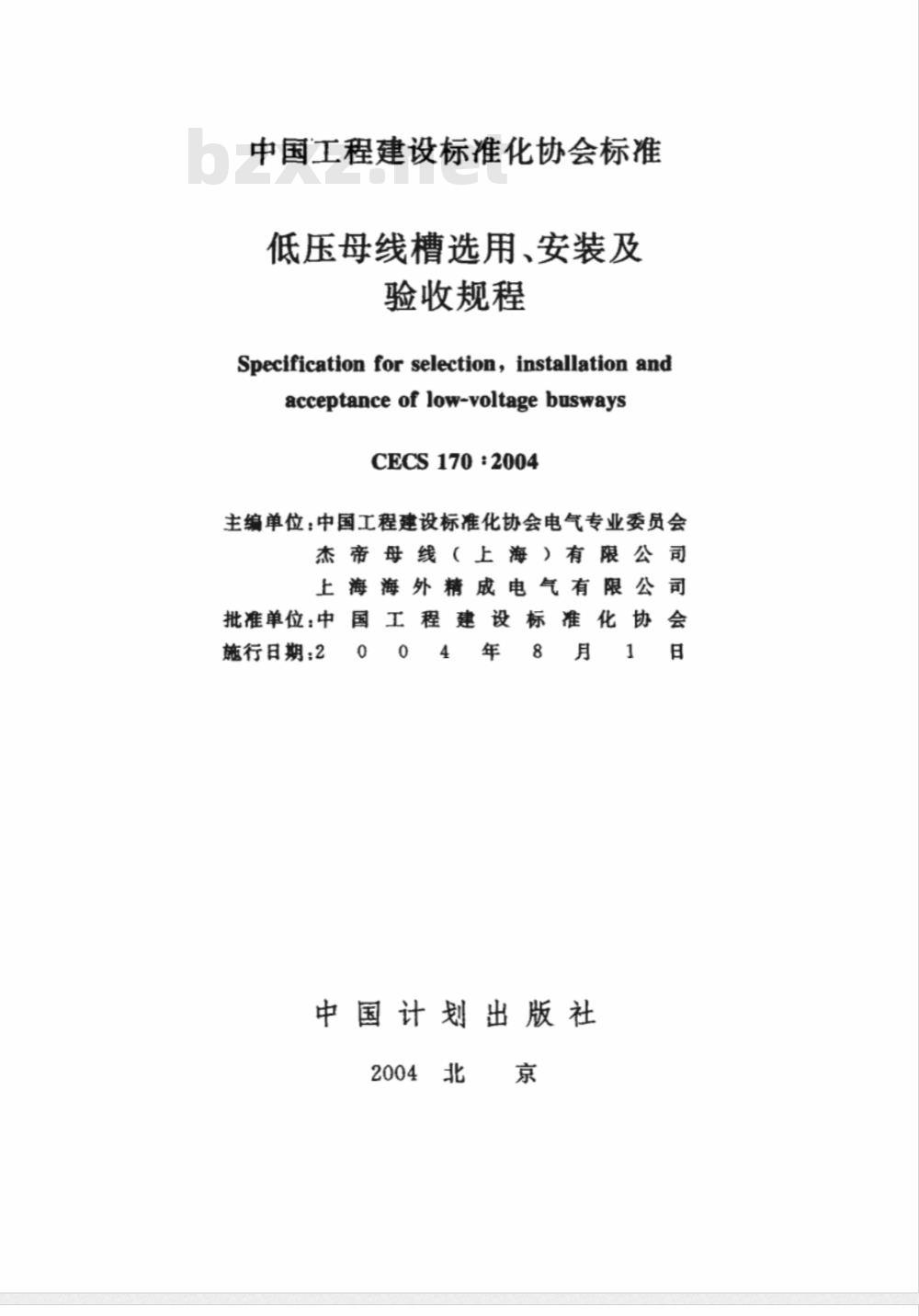

中国工程建设标准化协会标准
低压母线槽选用、安装及
验收规程
Specification for selection，installation andacceptanceoflow-voltagebuswaysCECS170:2004
主编单位：中国工程建设标准化协会电气专业委员会杰帝母线（上海）有限公司
上海海外精成电
批准单位：中国工程建设标准化协会施行日期：2
中国计划出版社
2004北京

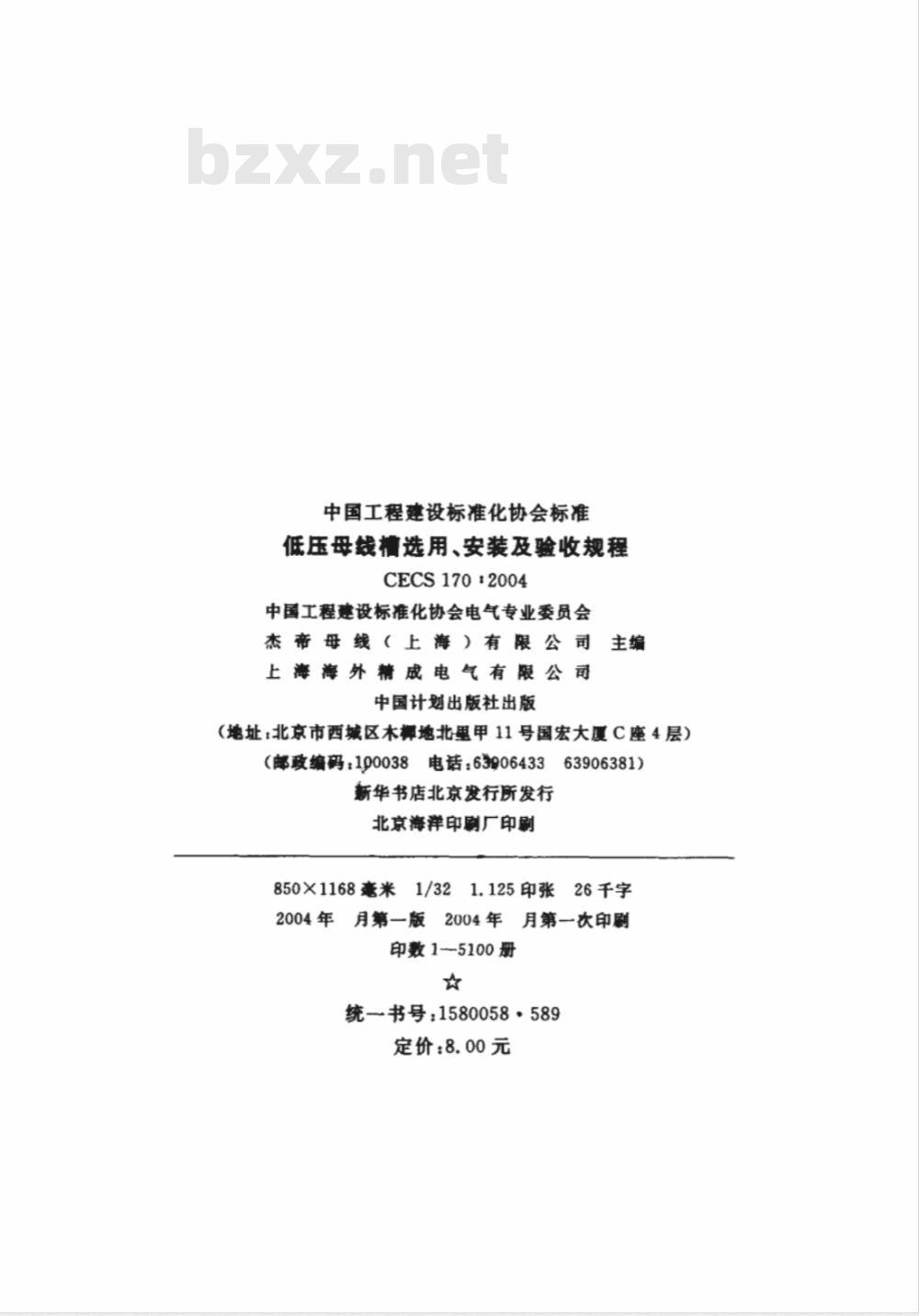

中国工程建设标准化协会标准
低压母线槽选用、安装及验收规程CECS170:2004
中国工程建设标准化协会电气专业委员会杰帝母线（上海）有限公司
上海海外精成电气有限公司
中国计划出版社出版
（地址：北京市西城区木柳地北里甲11号国宏大厦C座4层）363906381)
（邮政编码：100038电话：63906433新华书店北京发行所发行
北京海洋印刷厂印刷
850×1168毫米1/32
1.125印张
26千字
2004年月第一版2004年月第一次印刷印数15100册
统一书号：1580058·589
定价：8.00元

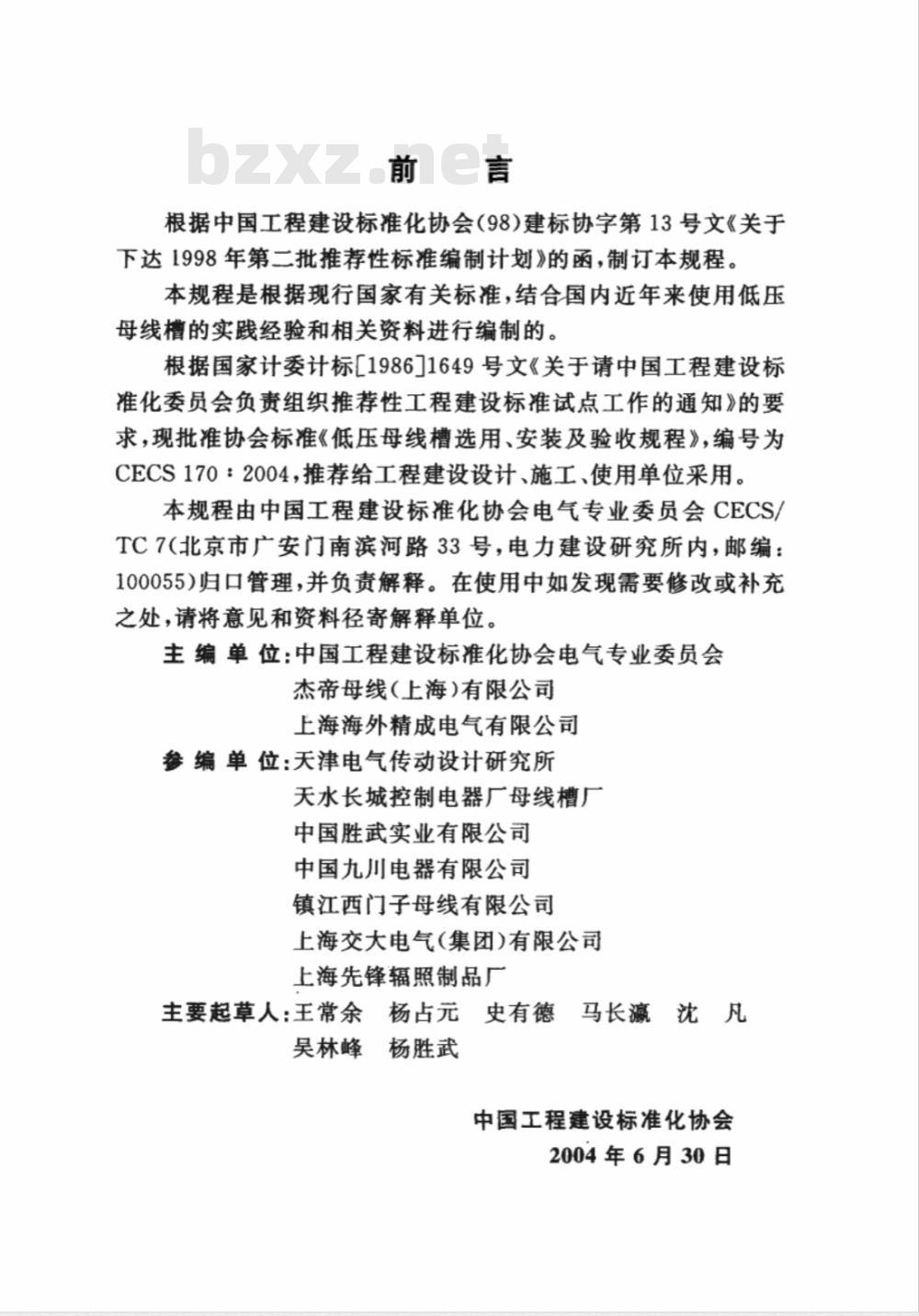

根据中国工程建设标准化协会（98）建标协字第13号文《关于下达1998年第二批推荐性标准编制计划》的函，制订本规程。本规程是根据现行国家有关标准，结合国内近年来使用低压母线槽的实践经验和相关资料进行编制的。根据国家计委计标L19861649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》的要求，现批准协会标准《低压母线槽选用、安装及验收规程》，编号为CECS170：2004，推荐给工程建设设计、施工、使用单位采用。本规程由中国工程建设标准化协会电气专业委员会CECS/TC7（北京市广安门南滨河路33号，电力建设研究所内，邮编：100055)归口管理，并负责解释。在使用中如发现需要修改或补充之处，请将意见和资料径寄解释单位。主编单位：中国工程建设标准化协会电气专业委员会杰帝母线（上海）有限公司
上海海外精成电气有限公司
参编单位：天津电气传动设计研究所天水长城控制电器厂母线槽厂
中国胜武实业有限公司
中国九川电器有限公司
镇江西门子母线有限公司
上海交大电气（集团）有限公司上海先锋辐照制品厂
主要起草人：王常余杨占元史有德马长瀛沈凡吴林峰杨胜武
中国工程建设标准化协会
2004年6月30日

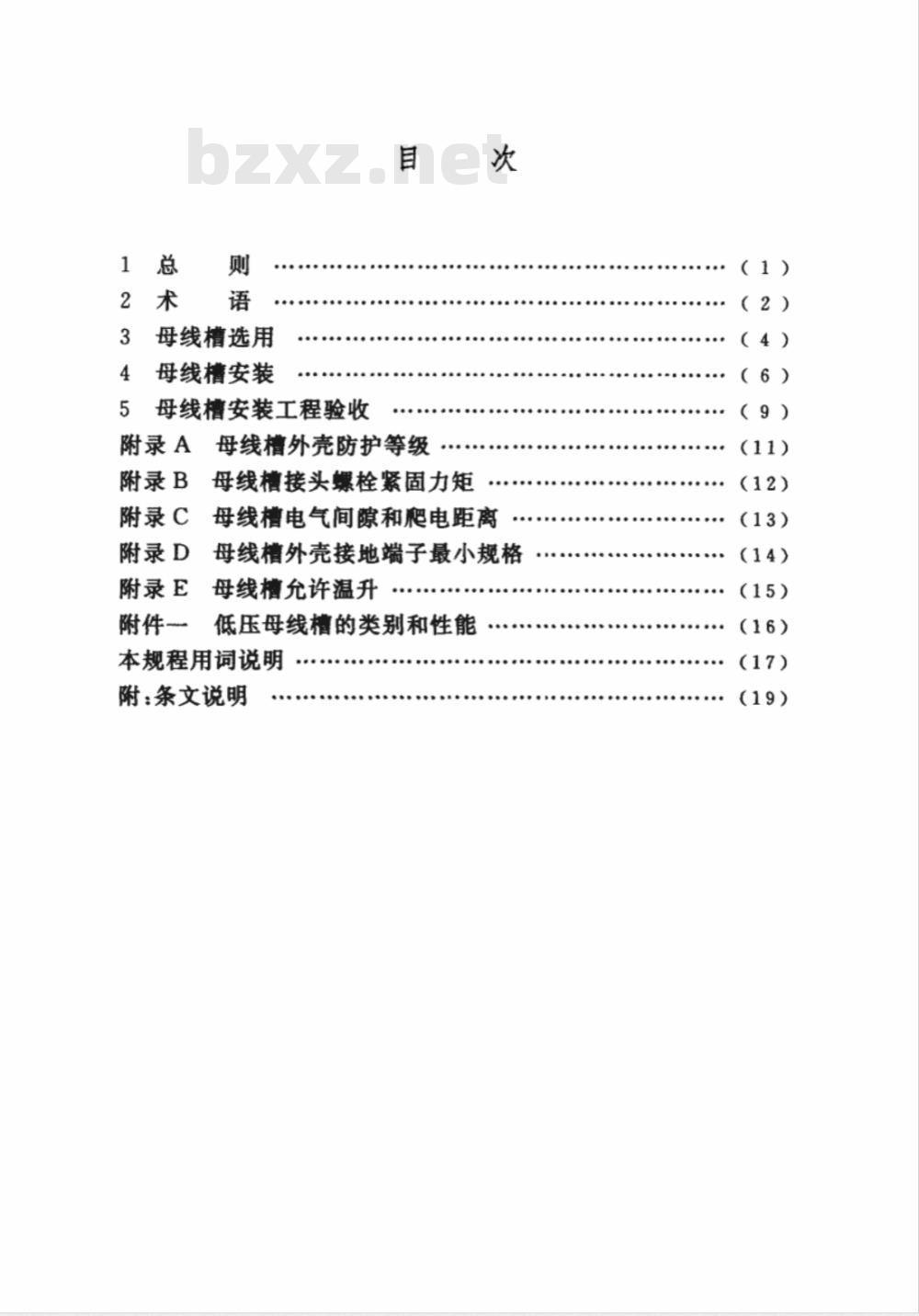

母线槽选用
母线槽安装
母线槽安装工程验收
附录A
母线槽外壳防护等级
附录B
附录C
附录D
附录E
母线槽接头螺栓紧固力矩
母线槽电气间隙和爬电距离
母线槽外壳接地端子最小规格
母线槽允许温升
低压母线槽的类别和性能
本规程用词说明
附：条文说明
（1）
（2）
1总　则　
1.0.1为使低压母线槽（以下简称母线槽）的选用、安装及验收做到经济合理和安全运行，制定本规程。1.0.2本规程适用于工业与民用建筑中额定交流电压不高于1000V、频率5060Hz、电流8000A及以下的母线槽的选用、安装及验收。
1.0.3母线槽产品的质量应符合国家现行有关标准和企业标准的要求。母线槽安装前应对产品质量进行检查。1.0.4母线槽安装应按已批准的设计进行。修改设计应经原设计单位同意。
1.0.5母线槽选用、安装及验收，除符合本规程外，尚应符合国家现行有关标准的规定。
建筑321---标准查询下载网

2术语免费标准bzxz.net
2.0.1母线槽busways
导线系统形式的通过型式试验的成套设备。导线系统由母线构成，这些母线在走线槽或类似的壳体中，并由绝缘材料支撑或隔开。
2.0.2密集绝缘母线槽closedinsulatedbusways将裸母线用绝缘材料覆盖后，紧贴通道壳体放置的母线槽。2.0.3空气绝缘母线槽airinsulatedbusways将裸母线用绝缘衬垫支承在壳体内，靠空气介质绝缘的母线槽。
2.0.4空气附加绝缘母线槽airextremeinsulatedbusways将裸母线用绝缘材料覆盖并用绝缘衬垫隔开后支承在壳体内，不仅靠绝缘物绝缘，同时也靠空气介质绝缘的母线槽。2.0.5外壳加强型绝缘母线槽
将裸母线用绝缘材料覆盖并分置在波形加强壳体内，母线窄边与壳体紧贴的母线槽。
2.0.6分置式母线槽deperatinginstalltypebusways通常由铜管制成的裸母线，分置在相互分隔的塑料绝缘壳体内的母线槽。
2.0.7圆筒形母线槽cycle-typebusways通常由铜管制成的裸母线，用绝缘衬垫支承，分置固定在钢管内的每线槽。
2.0.8防喷水耐火型母线槽waterresistanceandfireresistancebusways
在规定的时间内和温度下具有一定耐火性能，又能防消防喷.2.
水的线槽。
2.0.9无金属外壳全封闭树脂浇注母线槽non-metal将裸母线分置在壳体内，用复合树脂整体（包括接头）浇注并固化成一体的无金属外壳的母线槽。2.0.10超长母线槽extremelengthbusways直段长度大于6m的母线槽。
建筑321---标准查询下载网

3母线槽选用
3.0.1选用母线槽时应综合考虑使用环境（污染情况，防火、防水、防爆要求，散热条件等）、负载性质（电流冲击程度）、经济截面、安装条件等因素。
3.0.2母线槽应选用具有3C强制认证标记的产品，并有型式试验报告。
母线槽的冲击浪涌电压值，应符合现行国家标准的规定。3.0.4
等级。
母线槽的外壳防护等级选择应符合下列规定：室内专用洁净场所，采用IP30及以上等级。室内普通场所，采用不低于IP40等级。室内有防溅水要求的场所，采用不低于IP54等级。室内潮湿场所或有防喷水要求的场所，采用IP65及以上5有防腐蚀要求的场所或室外，采用IP68等级的无金属外壳的全封闭树脂浇注母线槽。
3.0.5母线槽水平安装，且支架能根据需要设置时，宜采用长度为3m左右的母线槽。当支架间距为6m及以上时，应选用超长母线槽。
3.0.6当母线槽在不同形状的建筑中沿平面安装时，宜选用外壳为矩形的母线槽。当沿圆弧面安装时，应选用无金属外壳树脂浇注母线槽或圆筒形母线槽。
3.0.7当电流为100A及以下时，应选用分置型或空气型母线槽。对大电流容量宜选用密集型或树脂浇注母线槽。3.0.8当母线槽垂直安装时，宜选用密集绝缘或树脂浇注母线槽，且绝缘材料应采用适用于长期工作温度不低于130℃的材料。.4·
当选用空气绝缘母线槽时，母线槽壳体内每单元间应设置阻火隔断。
当用于应急电源时，应选用耐火且防水的母线槽。5
建筑321---标准查询下载网

4母线槽安装
4.0.1母线槽开箱时应检查下列项目：1产品合格证和出厂检验报告的对象与实物一致。本体和附件的数量与发货单相符。2
3外观无损坏、变形等缺陷，表面防腐层色泽一致，母线端部绝缘层完整。
母线截面符合设计要求。
每节母线槽的绝缘电阻不低于20Mα。5
母线槽连接用的穿芯螺栓有可靠的接地措施。母线槽安装前，应完成下列工作：确认母线槽的规格，走向符合设计要求。确认现场复测得出的产品配置条件与产品供货情况一致。3
验收母线槽产品且合格。
安装母线的部位土建施工已结束，环境洁净，配电室的门已安装合格且可上锁。
5母线槽需穿越楼板和墙壁的孔洞已修正。6
对需要防水台阶的母线槽，防水台阶已完成。7
母线槽连接的电气设备已就位。4.0.35
弹簧支承器安装应符合下列规定：1
当母线槽垂直安装时，安装弹簧支承器应符合设计规定。当设计无规定时，每层楼安装一副。2当母线槽沿墙垂直安装时，弹簧支承器应安装在母线槽的两侧。
3弹簧支承器安装前应修正楼板孔，保证同一轴线楼板孔的同心度，使母线槽穿越任何一楼板孔时，与孔边保持5～10mm的.6.
