GB/T 14988-1994 磁滞合金冷轧带 GB/T14988-1994 标准下载解压密码：www.bzxz.net

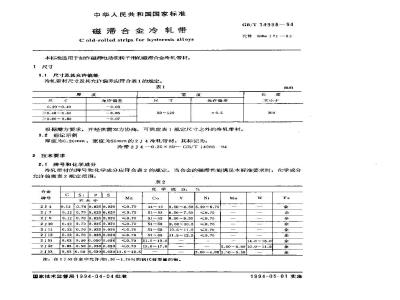

中华人民共和国国家标准
磁滞合金冷轧带
C old-rolled strips for hysteresis alloys本标准适用于制作磁游电动机转子用的磁滞合金冷轧带材。1尺寸
1.1尺寸及其允许偏差
冷轧带材尺寸及其允许偏差应符合表1的规定。表1
0.20 ~0.40
>0.40~0.60
>0.60~0.80
允许偏差
50~120
允许偏差
GB/T 14988—94
代萨 GBn 171--82
不小于
根据需方要求，并经供需双方协商，可供应表1规定尺寸之外的冷轧带材。1.2标记示例
厚度为0.20mm，宽度为50mm的2，4冷轧带材，其标记为，冷带 2 J 4 —0.20 × 50 -- GB/T 14988 --942技术要求
2.1牌号和化学成分
冷轧带材的牌号和化学成分应符合表2的规定。当合金的磁性能满足本标准要求时，化学成分允许偏离表2 规定范围。
2』11
不大于
0.700.0250.020
0.0250.020
0.120.700.0250.020
0.12 0. 70 0. 0250. 020
0.0250.020
0.120.70 0.0250.020
0.030.500.030 0.030
0.030.500.030|0.030
成分，
51 ~ 53
3.50 ~4.505.30 ~6.70
6.50~7.50
9.50~10.5
10.5-11.5
11.5~12.5
11.0~13.0
15.0~17.0
0.030.500.0300.03011.5~12.5
注：在2J53合金中允许用1.30～1.70%的钒代替等量的钼。国家技术监督局1994-04-04批准0.70
14.0~15.0
5. 00 ~6. 00|10.0~ 11.0
3.00~4.0012.50~3.50
1994-05-01实施
2.2冶炼方法
GB/T14988—94
合金采用真空感应炉或非真空感应炉冶炼，也可采用其它能满足本标准要求的冶炼方法。2.3交货状态
冷轧带材不经热处理交货。
2.4磁滞性能
冷轧带材试样经热处理后，磁滞性能应符合表3的规定。表3
fip，Oe
50 ~ 65
80~120
110~150
180-230
200~266
250~50
35 ~ 50
80~150
2.5表面质量
13000~16000
IU000~13000
9000~12500
900012000
9000～12000
000～11000
12000～16000
9000~13500
6000~9000
Pp，erg/cm?
不小于
冷轧带材的表面应光洁、平整，不允许有裂纹、夹层、疤痕和粗的毛刺。在不影响使用的情况下，表面允许有局部的小疤痕、轻微的划伤、压狼和麻点。但这些缺陷不应超过成品厚度的偏差。3试验方法
冷轧带材各项质量检验的试验方法和取样部位应符合表4的规定。裁4
检验规则
检验项目
化学成分
磁滞性能
表面质单
检查和验收
试验方法
YB78975,YB3578
冲击法或回线仪法
便用能保证精度的量具
冷轧带材的检查和验收由供技术监督部广讲行。取样部位
GB222—63
成品上取
毋祥效
每妒一支
每批二支
GR/T 14988—94
4.2组批规则
冷轧带材应按批提交检查和验收。每批应由同一合金牌号、同一熔炼炉号，同一断面尺小和同一加工方式的冷轧带材纽成
4,3取样数量
冷轧带材质量检验的取样数量应符合表4的规定。4.4复验与判定规则
冷轧带材磁滞性能验验结果不合格时，允许重新取两个试样进行复验。复验结果仍不合格时，则该批合金不予验收，但供方可变更热处理制度作新的一批重新提交检验。5包装、标志和质量证明书
冷轧带材的包装、标志和质量证明书应符合GBn112一81《精密合金的包装，标志和质量证明书的一般规定》的要求。
A.1试样制备
GB/T 14988- 94
附录A
磁沸合金试样的制备及磁滞参数的测试和计算方法（补充件）
A,1.1试样应制成环形，环的外径为40mm，内径为32mm。也可采用平均直径与径向宽度之比人于或等于8的其它环形尺寸。环样的迭片厚度应不小于1mmA,1.2试样要平整、清洁、无毛刺。经热处理后，应去除氧化皮。A,2磁滞参数的测试和计算方法
A.2.1环形试样的截面积S,推荐用如下公式计算：S-
试样横截面积，cm\，
式中：Sn-
-试样重量，g，
-试样平均真径，cm；
合金密度，g/cm3。
如不采用上述方法时，可采用精密下分尺逐片测量试样厚度、算出面积。A,2.2试样、测量绕组、磁化绕组二者间必须绝缘。量绕组绕在内层。测试时先确定Hμ侦，然后在此磁场下作磁滞回线求出其他磁滞参数。A.2.8
合金的磁递参数按如下公式计算：PuSKHKR
式中：S
实测的碰滞回线面私l，cm\，
最大磁导率点对应的比磁滞捉耗，erg/cm°，最大磁导率点对应的起系数！
Huμ-最大磁导率点对应的磁场强度，OcRu
最大磁导率点对应的磁感应强度，G5KH
磁场强度坐标定标系数；
磁感应强度坐标定标系数。
CB/T14988--94
附录B
合金试样的热处理制度
（参考件）
合金的热处理制度，推荐用下表规定的工艺进行。合金牌号
回火温度，
580660
580-640
580-640
580~640
580~640
675~750
625~720
500~560
保温时间，minl
冷却方式
合金的其它性能列入下表
合金牌号
附加说明：
TB/T 14988—94
附录C
合金的其它性能
（参号件）
热影系数（20 ~ 300℃）
10.7×10-6
10.6×10-6www.bzxz.net
10.6×10 6
11.3×106
11.2×10 6
13.4×10-5
10.9 ×10-6
11.0× 10 b
15.5 ×10 5
本标滩由中华人民共和国冶金工业部提出。本标灌由陕西钢铁研究所负声起草。木标准主要起草人刘玉书。
电阳率
μo·tm（空混）
弹性摸
kg/mm2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
