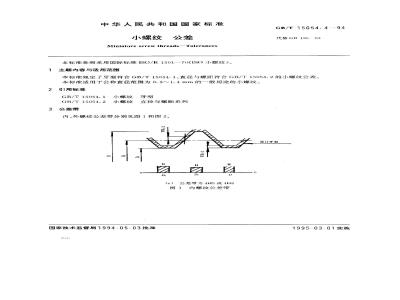

中华人民共和国国家标准
小螺纹
Miniature screw threads-
Tolerances
本标准参照采用国际标准ISO/R1501--70《ISO小螺纹》。1主题内容与适用范围
GB/T15054.4--94
代替GB19563
本标准规定了牙型符合GB/T15054.1、直径与螺距符合GB/T15054.2的小螺纹公差。本标准适用于公称直径范围为0.3~1.4mm的一般用途的小螺纹。2引用标准
GB/T15054.1小螺纹牙型
GB/T15054.2小螺纹直径与螺距系列3公差带
内、外螺纹公差带分别见图1和图2。设计牙型
公差带为4H5或4H6
图1内螺纹公差带
国家技术监督局1994-05-03批准t
1995-03-01实施
图中：D-—
内螺纹大径；
D2—内螺纹中径；
内螺纹小径；
内螺纹中径公差；
内螺纹小径公差；
大径和中径的基本偏差。
图中：d----外螺纹大径；
外螺纹中径；
外螺纹小径；
-外螺纹大径公差；
外螺纹中径公差；
外螺纹小径公差。
3.1公差带位置
GB/T15054.4-94
（b）公差带为3G5或3G6
续图1
图2外螺纹公差带为5h3或5h5
设计牙型
3.1.1公差带的位置由基本偏差确定。外螺纹的基本偏差为上偏差es，内螺纹的基本偏差为下偏差21
GB/T15054.4—94
2外螺纹大径d、中径d和小径d：的公差带位置均为h（见图2)，其基本偏差为零。3.1.2
3.1.3内螺纹小径D,的公差带位置为H;内螺纹中径D有两种公差带位置，HC见图1a))和GC见图1(b))。H的基本偏差为零，G的基本偏差为正值。内螺纹大径D的公差带位置与其相应中径的公差带位置相同。内螺纹大径和中径的基本偏差值列于表1。表1内螺纹大径和中径的基本偏差螺
3.2公差等级
大径D和中径D2
3.2.1本标准对内、外螺纹各直径分别规定了下列公差等级：径
内螺纹中径D2
内螺纹小径D
外螺纹大径d
外螺纹中径da
外螺纹小径d
3.2.2内、外螺纹的顶径公差值列于表2。表2内、外螺纹的顶径公差
内螺纹小径 D1
公差等级bZxz.net
公差等级
外螺纹大径d
公差等级
GB/T15054.4-94
续表2
内螺纹小径D,
公差等级
3.2.3内、外螺纹的中径公差值列于表3。3.2.4
外螺纹小径的公差值列于表4.
表3内、外螺纹的中径公差
内螺纹中径 D
公差等级
外螺纹小径(d:)公差
外螺纹大径d
公差等级
外螺纹中径d2
公差等级
公差等级
3.3内螺纹中径公差带
GB/T 15054.4—94
内螺纹中径公差带只有两种，4H和3G。3.4涂镀螺纹的公差带
对需要涂镀保护层的螺纹，如无特殊规定，涂镀后螺纹的实际轮廓的任何点不应超出按H、h确定的最大实体牙型。
3.5优选公差带
一般情况下应选用表5规定的螺纹优选公差带。表5内、外螺纹的优选公差带
4螺纹标记
小螺纹的标记由小螺纹代号和公差带代号组成。4.1小螺纹代号见GB/T15054.2的规定外
4.2小螺纹公差带代号包括中径公差带代号和顶径公差等级代号。公差带代号是由表示其人小的公差等级和表示其位置的字母组成。4.3螺纹副的公差带要分别注出内、外螺纹的公差带代号，前者为内螺纹公差带代号，后者为外螺纹公差带代号，中间用斜线分开。
4.4标记示例
内螺纹：S0.9-4H5
顶径公差等级代号
外螺纹：So.9LH-5h3
螺纹副：S0.9-4H5/5h3
附加说明：
中径公差带代号
-顶径公差等级代号
中径公差带代号
本标准由中华人民共和国机械工业部提出。本标准由机械工业部标准化研究所起草并归口，本标准主要起草人李晓滨、于源、余敏辉。25-1
