GB/T 22795-2008
基本信息
标准号： GB/T 22795-2008
中文名称：混凝土用膨胀型锚栓 型式与尺寸
标准类别：国家标准(GB)
标准状态：现行
发布日期：2008-12-31
出版语种：简体中文
下载格式：.rar.pdf
下载大小：2877201
标准分类号
标准ICS号：机械系统和通用件>>紧固件>>21.060.10螺栓、螺钉、螺柱
中标分类号：机械>>通用零部件>>J13紧固件
关联标准
出版信息
出版社：中国标准出版社
页数：16页
标准价格：16.0 元
计划单号：20051639-T-604
出版日期：2010-01-01
相关单位信息
首发日期：2008-12-31
起草单位：中机生产力促进中心、宁波安拓实业有限公司、中冶集团建筑研究总院等
归口单位：全国紧固件标准化技术委员会(SAC/TC 85)
提出单位：中国机械工业联合会
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
主管部门：中国机械工业联合会
标准简介
本标准规定了由碳钢、合金钢或不锈钢制造的、螺纹规格为Ｍ５～Ｍ２４的膨胀型锚栓的型式与基本尺寸。本标准适用于普通混凝土上锚固的紧固锚栓。 GB/T 22795-2008 混凝土用膨胀型锚栓 型式与尺寸 GB/T22795-2008 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

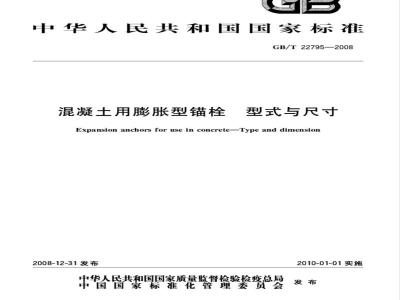

ICS21.060.10
中华人民共和国国家标准
GB/T22795—2008
混凝土用膨胀型锚栓
型式与尺寸
Expansionanchorsforusein concrete-Typeanddimension2008-12-31发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-01-01实施
本标准由中国机械工业联合会提出。前言
本标准由全国紧固件标准化技术委员会(SAC/TC85)归口。本标准负责起草单位：中机生产力促进中心。GB/T22795—2008
本标准参加起草单位：宁波安拓实业有限公司、中冶集团建筑研究总院、上海徐浦标准件有限公司、喜利得（中国商贸）有限公司、慧鱼(太仓）建筑锚栓有限公司和宁波紧固件工业协会本标准由全国紧固件标准化技术委员会秘书处负责解释。本标准为首次发布。
GB/T22795—2008
锚栓按照材质可分为塑料制、金属制等，按照锚固原理可分为膨胀型、切底型和粘结型等。为使本标准涉及的产品更具有代表性，在收集多方意见后，特选取了市场中的代表产品作为本标准的编写依据。为便于厂家的生产以及从生产标准化角度考虑，本标准给出了锚栓基本尺寸的推荐值。但是，考虑到锚栓型式的多样性，允许生产企业按照企业标准有所调整。1范围
混凝土用膨胀型锚栓
型式与尺寸
GB/T22795—2008
本标准规定了由碳钢、合金钢或不锈钢制造的、螺纹规格为M5M24的膨胀型锚栓的型式与基本尺寸。
本标准适用于普通混凝土上错固的紧固锚栓。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1237紧固件标记方法（GB/T1237-—2000，eqvISO8991：1986）GB/T3103.1紧固件公差螺栓、螺钉、螺柱和螺母（GB/T3103.1—2002，IS04759-1,2000，IDT)
3型式与基本尺寸
3.1螺杆型膨胀锚栓(LG型）
螺杆型膨胀锚栓型式与尺寸见图1和表1。螺杆型膨胀锚栓由锥形螺杆、膨胀片、六角螺母和平垫圈组成。维形螺杆
螺纹规格
公称直径d
膨胀片
平整园
图1螺杆型膨胀锚栓
螺杆型膨胀锚栓基本尺寸
六角螺母
单位为毫米
GB/T22795—2008
螺纹规格
公称直径d
表1(续)
注1：错栓的公称长度公差按GB/T3103.1的规定。注2，打\”为商品规格。
单位为毫米
3.2内追型膨胀锚栓(NP型）
内迫型膨胀锚栓型式与基本尺寸见图2和表2。内迫型膨胀锚栓由内迫管和锥形内迫塞组成。内迫管
锥形内趋塞
图2内追型膨胀锚栓
表2内迫型膨胀锚栓基本尺寸
螺纹规格
公称直径d
注1：错栓的公称长度公差按GB/T3103.1的规定。注2：打\√”为商品规格。
a加强型。
3.3外迫型膨胀锚栓(WP型）
外迫型膨胀锚栓型式与基本尺寸见图3和表3。外迫型膨胀锚栓由外迫管和锥形外迫塞组成。外追管
雌形外追塞
外迫型膨胀锚栓
GB/T22795—2008
单位为毫米
GB/T22795—2008
螺纹规格
公称直径d
表3外迫型膨胀锚栓基本尺寸
注1：铺栓的公称长度公差按GB/T3103.1的规定。注2：打\√”为商品规格。
3.4锥帽型膨胀锚栓（ZM型）
锥帽型膨胀锚栓型式与基本尺寸见图4和表4。M10
锥帽型膨胀锚栓由六角头螺栓、平垫圜、套管和锥形螺母组成。客管
锥形螺母
平垫圈
图4锥帽型膨胀锚栓
表4锥帽型膨胀锚栓基本尺寸
螺纹规格
公称直径d
注1：锚栓的公称长度公差按GB/T3103.1的规定。注2：打\√”为商品规格。
六角头娠栓
单位为毫米
单位为毫米
3.5套管加强型膨胀锚栓(TGQ型)套管加强型膨胀锚栓型式与基本尺寸见图5和表5。套管加强型膨胀锚栓由螺栓、套管、六角螺母、弹簧垫圈和平垫圈组成。蜗每
螺纹规格
公称直径d
弹费垫围
平垫面
5套管加强型膨胀锚栓
套管加强型膨胀锚栓基本尺寸
注1，错栓的公称长度公差按GB/T3103.1的规定。注2：打\/”为商品规格。
套管型膨胀锚栓（TG型）
套管型膨胀锚栓型式与基本尺寸见图6和表6。M12
套管型膨胀锚栓由锥形螺杆、套管和六角法兰面螺母组成。罐形螺杆
套管型膨胀锚栓
六角法兰面螺母
GB/T22795—2008
单位为毫米
GB/T22795—2008
螺纹规格
公称直径d
表6套管型膨胀锚栓基本尺寸
注1：错栓的公称长度公差按GB/T3103.1的规定。注2：打√”为商品规格。
双套管型膨胀锚栓（STG型）
双套管型膨胀锚栓型式与基本尺寸见图7和表7。M10
双套管型膨胀锚栓由螺杆、螺母、平垫圈、抗剪套管、间隔套管、膨胀片和锥形螺母组成形螺母
螺纹规格
公称直径d
膨胀片
间履套管
抗剪套管
图7双套管型膨胀锚栓
表7双套管型膨胀锚栓基本尺寸
平整围
单位为毫米
单位为毫米
螺纹规格
公称直径d
表7(续)
注1：锚栓的公称长度公差按GB/T3103.1的规定。注2：打“√”为商品规格。
3.8击钉型膨胀锚栓（JD型）
击钉型膨胀锚栓型式与基本尺寸见图8和表8。击钉型膨胀锚栓由螺杆、嵌人式垫片螺母和击钉组成。击钉
嵌入式整片娠母
图8击钉型膨胀锚栓
GB/T22795—2008
单位为毫米
GB/T22795—2008
螺纹规格
公称直径d
8击钉型膨胀锚栓基本尺寸
注1：错栓的公称长度公差按GB/T3103.1的规定。注2：打√”为商品规格。
4标记
4.1标记方法
标记方法按GB/T1237规定。
4.2标记示例
单位为毫米
公称直径d=12mm、长度l=100mm、由碳钢制造的、表面镀锌处理的螺杆型膨胀锚栓的标记：锚栓GB/T22795M12X100-LGwww.bzxz.net
公称直径d=12mm、长度l=100mm、由碳钢制造的、表面镀锌处理的内迫型膨胀锚栓的标记：锚栓GB/T22795M12X100-NP
公称直径d=12mm、长度1=100mm、由碳钢制造的、表面镀锌处理的外迫型膨胀锚栓的标记：锚栓GB/T22795M12X100-WP
公称直径d=12mm、长度1=100mm、由碳钢制造的、表面镀锌处理的锥帽型膨胀锚栓的标记：GB/T22795M12X100-ZM
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
