GB/T 22899.1-2008
基本信息
标准号： GB/T 22899.1-2008
中文名称：纸和纸板 湿膨胀率的测定 第1部分：最大相对湿度增加到68%过程的湿膨胀率
标准类别：国家标准(GB)
标准状态：现行
发布日期：2008-12-30
出版语种：简体中文
下载格式：.rar.pdf
下载大小：142423
标准分类号
标准ICS号：85-010
中标分类号：轻工、文化与生活用品>>造纸>>Y30造纸综合
关联标准
采标情况：MOD ISO 8226-1:1994
出版信息
出版社：中国标准出版社
页数：12页
标准价格：14.0 元
计划单号：20079233-T-607
出版日期：2009-09-01
相关单位信息
首发日期：2008-12-30
起草人：卢宝荣
起草单位：中国制浆造纸研究院、国家纸张质量监督检验中心、中国造纸协会标准化专业委员会
归口单位：全国造纸工业标准化技术委员会
提出单位：中国轻工业联合会
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
主管部门：中国轻工业联合会
标准简介
本部分规定了一种在相对湿度从(33±2)%~(66±2)%平衡状态下测定纸和纸板吸湿膨胀率的方法。本部分适用于一般的纸和纸板，不适用于皱纹纸和瓦楞纸板。 GB/T 22899.1-2008 纸和纸板 湿膨胀率的测定 第1部分：最大相对湿度增加到68%过程的湿膨胀率 GB/T22899.1-2008 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

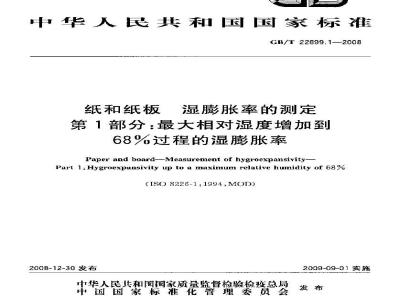

ICS 85-010
中华人民共和国国家标准
GB/T 22899.1—2008
纸和纸板
湿膨胀率的测定
第1部分：最大相对湿度增加到
68%过程的湿膨胀率
Paper and board-Measurement of hygroexpansivity-Part 1 : Hygroexpansivity up to a maxinum relative humidity of 68%(IS0 8226-1:1994,M0D)
2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-09-01实施
GB/T22899&纸和纸板湿腾胀率的测定?分为两个部分：第1部分：最大树对显度增加到68为过程的湿胀率第2部分：最大相对度增如到86为过程的湿胀率。本部分为GBT22899的第1部办。
GB/T 22899.1—2008
本部分修改采用$O8226-1：1994么纸和纸板湿膨胀率的测定第1部分；最大相对湿度增加到68光过程的湿膨胀率》。
本部分与IS0 8226-1:1994相比,主要差异如下：在规范性引用文件中将IS(标准引用的国际标准转化为与之相应的国家标准，即GI3/T450纸和纸板试样的采取及试样纵横向、正反面的测定（（B/T450—2008，ISO186：2002，MOD)
--·在规范性[用文件中将ISO标推准引用的国际标准转化为与之相应的国家标准，即GB/T45L.2纸和纸板定量的测定（GB/451,22002，VISO536：1995)：在规范性引而文件中将1S( 标准引用的呼际标准转化为与之相应的国家标准，即GB/T10739纸、纸板和纸浆试样处理和试验的标准大气条件（(GB/T10739一2002，eqyIs0187.1990).
本部分的附录A为规范性附录。
本部行由中国轻工业联合会提出。本部分由全国造纸工业标摊化技术委员会归口。本部分起草单位，中国制浆造纸研究院、国家纸张质盛监督检验中心、中国造纸协会标准化专业类员会。
本部分E要起草人：卢宝荣。
1范围
纸和纸板湿膨胀率的测定
第1部分：最大相对湿度增加到
68%过程的湿膨胀率
GB/T22899.1—2008
GB/T22899的本部分规定厂一种在相对湿度从（33士2)%【66士2)%平衡状态下测定纸和纸板吸湿膨胀率的方法。
本部分适用于一般的纸和纸板，不适用于皱纹纸和瓦楞纸板。2规范性引用文件
下列文件中的条款通过G/T22899的本部分的引用而成为本部分的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分·然而，鼓励根据本部分适成协改的各方研究是否可使用这些文丹的最新版本，凡是不活日期的叫用文件，其最新版本适用于本部分。
GB/T4iC纸和纸板试样的采取及试样纵横向，正反尚的测定（GB/T450—2C08，IS0）186：202,MOD)
GB/T451.2线和纸板定量的测定（GB/T451.2-20G2，eqISO636：1995)GB/T10739纸、线板和纸浆试样处理和试验的标摊大气条件（GB/T10739—2002.egvIS()1871990)
3术语和定义
下列术语和定义适用于(B/T22899的本部分。3, 1
吸湿腾胀率hygroexpansivily
已知长度的纸或纸板，在相对湿度平衡并从规定的较低值增加到规定的较高值过程中其长度发牛的变化、
长度变化可表示为纸戒纸板在相对湿度50%的条件下平衡时所测长度的下分比。注：试样收缩可认为吸碰膨胀率为负值：4原理
为了确保所有被测试样从相似的湿度水平到初始相对湿度，本部分包含-个在低相对湿度下的预处理步骤。
在（23士1)℃、0载荷和（22±3)%相对龈度条件下对试样进行预温湿处理。然后在（33士2）%和（G6土2)%相对湿度条件下，给试样加以与定量相适当的载荷，测定试样长度的变化。长度变化可表示为相对源度为50%时所测长度的百分比。5收器和材料
5.1柜子
带有究气循环，能够保持(GB/T10739规定的（23--1)，在30 min内可以达到所要求的、均句的1
GB/T 22899.1--2008
相对湿度。
注1：柜子适宜政置于温度控制在(23+1)℃的环境中：注2：柜子内所有部位都会有湿度变化，除非采取额外措施能够使温度变化减少到最程（温变化赶过0.4就很明显），
5.2饱和盐溶液bZxz.net
按附录A配制的饱和盐溶液，用7提供按5.5规定进行测定的（22士3)%（33土2)%和<66士2)%相对禄度。
注1：可以采川其他方法产生所要求的相对湿度，但精谢度要相当2：保持柜子处于符合1S0187中规定的大气条件的实验室中,测定试样在50%相对湿度条件下的树始长度[. 1)。
5.3来子
上火和下火，或用其他类似方法将试样垂直悬挂在柜子里，当试样没有受到载荷时，夹·广的间距是个周定值，最好是100 Im士1 mIn。要提供-个在已知载荷（见表1)作用下使试样张紧的器其，同时能够在不撤载荷和不打开橱柜的情说下释效张力。5.4载质盘
包括谢定试样时所月克子的质量带求的载荷（见表1）。表 1 试验数荷
试样定盘
1254.g:200
200275
5.5相对湿度测定仗
总的载荷！
等效质量(包括夹子)！
(/15tnm)
例如视度探针,探针精确度士1%(读数最大误差)和推确度二2%（偏离实际相对湿度的最大值)。在相对湿度平衡条件下，相对湿度0.5为的变化，湿度探针应能够在10内捕捉到，注1：成往意\盐第”的离协性对探可能产生的形响。建议采用题四愈乙烯(PTFE)屏或其他合适方法来保护探。
注2，度探针需要定期校准，段好在国家认证实验室进行。校难证明书通常提供设器的误差。可使用该已知误益来饺正洲定值，
5. 6温度测定仪
用于测虽橱柜中的温度。
5.7长度测定仪
用士测量试样的长度或试样长度的变化，精度为C.01 mm,可以是机械电子设备。6试样的制备
6.1如果样品很多，则应按照GH/T450的规定取样。6.2以未抓坏的样品中取择，避开水印、折印皮褶子，根据要求，沿纵向或横问切取至少5张试样。每一试样的长度要比子的间距人20mm，且夹子间最小自由跨度为100mm。试样宽度至少为15mm。所切取试样的长违应与相应的测群方向平行。6.3按照CB/T451.2测定试样定单。2
7试验步骤
7.1初始长度(L)
GB722899.12008
设置柜子（5.1）内的类子（5.3)之间距离至少100mm（偏差小于1mm）。灭住试样，在选定的温度(见5.1)和相对凝度(50+2)%条件下,将未加载试样处理至少30min。根据表1轻轻施加适当载荷：记录长度测定仪（5.7)上的读数，精确到1m,该长度即为L。7. 2试样的预处理
将未加载的试样在相对褪度为（22士3）的条件下处理至少30min。根据表1轻轻施加适当载荷并记录长度测定仪上的读数。撤掉载荷并重复恒湿处理及加载测量过程，直到试样在加载长度变化读数值之问不超过002%，
注：在计算中没有用到这些读数7.3吸湿膨胀率的定
将恒湿处理条件变为（33士2)必，并记录所获得的相对湿度值。特米圳裁的试样在相对湿度为(33土2)%的条件下处理至少30min。根据表1轻轻施加适当载荷并记求长度测定仪上的读数。撤势载荷并重复恒湿处理及加载测量过程，直到试样长度变化谈数值之间不超过0.G1mm。该长度记为Ls（精确到0.01 mm）。
在相对湿度（66+2)%的条件下用同样的试验方法，将新的试样长度读数记为L6（精确到0.Q1mm).
8结果
相对度在33%～66为之间的吸湿膨胀率按式(1)计算，以百分比表示。XT )×100
式甲：
X一*~相对湿度在33%～66%之间的吸湿膨帐率，%：.-(1
L——施加适当载荷的试样在相对湿度（50士2）%时长度测定仪上显示的读数，单位为毫米（mm）：Ls1施加适当载荷的试样在相对湿度（33土2)%时长度测定仪上显示的读数，单位为案米（mm）：Lse--—施加适当载荷的试样在相对混度（66士2）%时长度测定仪上显示的读数，单位为尝米（mm)。结果榜确至0.05%,纵向与横向应按要求分别表示，应分别计算纵向与横问测定结果的标准偏差。9精确度
每一测试结果都是由5饮测定所得的均值。下列精确度数据来源于国际上对6个实验室测定的种纸样进行反复核对的结果。
9,1重复性
重复性指在95%置信区间内，单·试验室内两个试验结果之差。纵向试样测试结果的重复性介卡0.02为～0.03%之问，横向试测试结果的重复性介于0.04%~~0,06%之间。注1：所提供的重友性范田出十不同纸样平均值之问存在湛大差异考虑的。注2，所有重复性值都为吸湿胀率的绝刘百分比，9.2再现性
缺乏不间实验宰的足够数据来准确评定再现性，3
GB/T22899.1—2008
试验报告
试验报告应包含以下内容：
本国家标准编号：
鉴别样品的所有必要信息；
试验的日期和地点：
d）开始试验时的夹距；
试样宽度：
纵间或横向吸混膨胀率的半均值；g)
纵向或横同吸湿膨胀率的标准偏差；试验所用的温度和相对湿度测定值；对本部分偏离和可能影响结果的所可能因素。附录A
(规范性附录）
盐溶液的制备
GB/T 22899.1—2008
在恒定的温度条件下,饱和盐液与封闭拆子内部空气中的水蒸气达到平衡因此可以保持恒定的相对湿度。饱和盐溶液能够暇收或释改大量水，而小改变平衡和对湿度，因此应对水蒸气的吸收或解吸作用进行适当的研究。
使用各种盐溶液就可以狱得广泛的湿度条件医为杂质的存在会影响平衡的相对混度，所以应用分析纯试剂和蒸馏水（或等效继的水)米制备恼和盐济液。通常是在比试验温度销高的条件下，将过量的盐溶解到蒸馏水中来制备饱和盐溶液，由于某些盐能够改变自身与水的结合形式+因此应注意溶解温度不要太，在 23 么皮本部分所用的相对湿度条件下,用于本部分的盐类近似溶解度值如表 A. 1 所示。表 A. 1 饱和盐溶液
乙酸钾(KC H,0)
氰化（MgCl：610)
泵磷NaN）
熔解度/(g/1)
喜告，亚硝嵌钠如果存储不当会有娱烂危淤，为了安全，建改使用聚乙烯瓶存放。相对湿度/%
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T 22899.1—2008
纸和纸板
湿膨胀率的测定
第1部分：最大相对湿度增加到
68%过程的湿膨胀率
Paper and board-Measurement of hygroexpansivity-Part 1 : Hygroexpansivity up to a maxinum relative humidity of 68%(IS0 8226-1:1994,M0D)
2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-09-01实施
GB/T22899&纸和纸板湿腾胀率的测定?分为两个部分：第1部分：最大树对显度增加到68为过程的湿胀率第2部分：最大相对度增如到86为过程的湿胀率。本部分为GBT22899的第1部办。
GB/T 22899.1—2008
本部分修改采用$O8226-1：1994么纸和纸板湿膨胀率的测定第1部分；最大相对湿度增加到68光过程的湿膨胀率》。
本部分与IS0 8226-1:1994相比,主要差异如下：在规范性引用文件中将IS(标准引用的国际标准转化为与之相应的国家标准，即GI3/T450纸和纸板试样的采取及试样纵横向、正反面的测定（（B/T450—2008，ISO186：2002，MOD)
--·在规范性[用文件中将ISO标推准引用的国际标准转化为与之相应的国家标准，即GB/T45L.2纸和纸板定量的测定（GB/451,22002，VISO536：1995)：在规范性引而文件中将1S( 标准引用的呼际标准转化为与之相应的国家标准，即GB/T10739纸、纸板和纸浆试样处理和试验的标准大气条件（(GB/T10739一2002，eqyIs0187.1990).
本部分的附录A为规范性附录。
本部行由中国轻工业联合会提出。本部分由全国造纸工业标摊化技术委员会归口。本部分起草单位，中国制浆造纸研究院、国家纸张质盛监督检验中心、中国造纸协会标准化专业类员会。
本部分E要起草人：卢宝荣。
1范围
纸和纸板湿膨胀率的测定
第1部分：最大相对湿度增加到
68%过程的湿膨胀率
GB/T22899.1—2008
GB/T22899的本部分规定厂一种在相对湿度从（33士2)%【66士2)%平衡状态下测定纸和纸板吸湿膨胀率的方法。
本部分适用于一般的纸和纸板，不适用于皱纹纸和瓦楞纸板。2规范性引用文件
下列文件中的条款通过G/T22899的本部分的引用而成为本部分的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分·然而，鼓励根据本部分适成协改的各方研究是否可使用这些文丹的最新版本，凡是不活日期的叫用文件，其最新版本适用于本部分。
GB/T4iC纸和纸板试样的采取及试样纵横向，正反尚的测定（GB/T450—2C08，IS0）186：202,MOD)
GB/T451.2线和纸板定量的测定（GB/T451.2-20G2，eqISO636：1995)GB/T10739纸、线板和纸浆试样处理和试验的标摊大气条件（GB/T10739—2002.egvIS()1871990)
3术语和定义
下列术语和定义适用于(B/T22899的本部分。3, 1
吸湿腾胀率hygroexpansivily
已知长度的纸或纸板，在相对湿度平衡并从规定的较低值增加到规定的较高值过程中其长度发牛的变化、
长度变化可表示为纸戒纸板在相对湿度50%的条件下平衡时所测长度的下分比。注：试样收缩可认为吸碰膨胀率为负值：4原理
为了确保所有被测试样从相似的湿度水平到初始相对湿度，本部分包含-个在低相对湿度下的预处理步骤。
在（23士1)℃、0载荷和（22±3)%相对龈度条件下对试样进行预温湿处理。然后在（33士2）%和（G6土2)%相对湿度条件下，给试样加以与定量相适当的载荷，测定试样长度的变化。长度变化可表示为相对源度为50%时所测长度的百分比。5收器和材料
5.1柜子
带有究气循环，能够保持(GB/T10739规定的（23--1)，在30 min内可以达到所要求的、均句的1
GB/T 22899.1--2008
相对湿度。
注1：柜子适宜政置于温度控制在(23+1)℃的环境中：注2：柜子内所有部位都会有湿度变化，除非采取额外措施能够使温度变化减少到最程（温变化赶过0.4就很明显），
5.2饱和盐溶液bZxz.net
按附录A配制的饱和盐溶液，用7提供按5.5规定进行测定的（22士3)%（33土2)%和<66士2)%相对禄度。
注1：可以采川其他方法产生所要求的相对湿度，但精谢度要相当2：保持柜子处于符合1S0187中规定的大气条件的实验室中,测定试样在50%相对湿度条件下的树始长度[. 1)。
5.3来子
上火和下火，或用其他类似方法将试样垂直悬挂在柜子里，当试样没有受到载荷时，夹·广的间距是个周定值，最好是100 Im士1 mIn。要提供-个在已知载荷（见表1)作用下使试样张紧的器其，同时能够在不撤载荷和不打开橱柜的情说下释效张力。5.4载质盘
包括谢定试样时所月克子的质量带求的载荷（见表1）。表 1 试验数荷
试样定盘
1254.g:200
200275
5.5相对湿度测定仗
总的载荷！
等效质量(包括夹子)！
(/15tnm)
例如视度探针,探针精确度士1%(读数最大误差)和推确度二2%（偏离实际相对湿度的最大值)。在相对湿度平衡条件下，相对湿度0.5为的变化，湿度探针应能够在10内捕捉到，注1：成往意\盐第”的离协性对探可能产生的形响。建议采用题四愈乙烯(PTFE)屏或其他合适方法来保护探。
注2，度探针需要定期校准，段好在国家认证实验室进行。校难证明书通常提供设器的误差。可使用该已知误益来饺正洲定值，
5. 6温度测定仪
用于测虽橱柜中的温度。
5.7长度测定仪
用士测量试样的长度或试样长度的变化，精度为C.01 mm,可以是机械电子设备。6试样的制备
6.1如果样品很多，则应按照GH/T450的规定取样。6.2以未抓坏的样品中取择，避开水印、折印皮褶子，根据要求，沿纵向或横问切取至少5张试样。每一试样的长度要比子的间距人20mm，且夹子间最小自由跨度为100mm。试样宽度至少为15mm。所切取试样的长违应与相应的测群方向平行。6.3按照CB/T451.2测定试样定单。2
7试验步骤
7.1初始长度(L)
GB722899.12008
设置柜子（5.1）内的类子（5.3)之间距离至少100mm（偏差小于1mm）。灭住试样，在选定的温度(见5.1)和相对凝度(50+2)%条件下,将未加载试样处理至少30min。根据表1轻轻施加适当载荷：记录长度测定仪（5.7)上的读数，精确到1m,该长度即为L。7. 2试样的预处理
将未加载的试样在相对褪度为（22士3）的条件下处理至少30min。根据表1轻轻施加适当载荷并记录长度测定仪上的读数。撤掉载荷并重复恒湿处理及加载测量过程，直到试样在加载长度变化读数值之问不超过002%，
注：在计算中没有用到这些读数7.3吸湿膨胀率的定
将恒湿处理条件变为（33士2)必，并记录所获得的相对湿度值。特米圳裁的试样在相对湿度为(33土2)%的条件下处理至少30min。根据表1轻轻施加适当载荷并记求长度测定仪上的读数。撤势载荷并重复恒湿处理及加载测量过程，直到试样长度变化谈数值之间不超过0.G1mm。该长度记为Ls（精确到0.01 mm）。
在相对湿度（66+2)%的条件下用同样的试验方法，将新的试样长度读数记为L6（精确到0.Q1mm).
8结果
相对度在33%～66为之间的吸湿膨胀率按式(1)计算，以百分比表示。XT )×100
式甲：
X一*~相对湿度在33%～66%之间的吸湿膨帐率，%：.-(1
L——施加适当载荷的试样在相对湿度（50士2）%时长度测定仪上显示的读数，单位为毫米（mm）：Ls1施加适当载荷的试样在相对湿度（33土2)%时长度测定仪上显示的读数，单位为案米（mm）：Lse--—施加适当载荷的试样在相对混度（66士2）%时长度测定仪上显示的读数，单位为尝米（mm)。结果榜确至0.05%,纵向与横向应按要求分别表示，应分别计算纵向与横问测定结果的标准偏差。9精确度
每一测试结果都是由5饮测定所得的均值。下列精确度数据来源于国际上对6个实验室测定的种纸样进行反复核对的结果。
9,1重复性
重复性指在95%置信区间内，单·试验室内两个试验结果之差。纵向试样测试结果的重复性介卡0.02为～0.03%之问，横向试测试结果的重复性介于0.04%~~0,06%之间。注1：所提供的重友性范田出十不同纸样平均值之问存在湛大差异考虑的。注2，所有重复性值都为吸湿胀率的绝刘百分比，9.2再现性
缺乏不间实验宰的足够数据来准确评定再现性，3
GB/T22899.1—2008
试验报告
试验报告应包含以下内容：
本国家标准编号：
鉴别样品的所有必要信息；
试验的日期和地点：
d）开始试验时的夹距；
试样宽度：
纵间或横向吸混膨胀率的半均值；g)
纵向或横同吸湿膨胀率的标准偏差；试验所用的温度和相对湿度测定值；对本部分偏离和可能影响结果的所可能因素。附录A
(规范性附录）
盐溶液的制备
GB/T 22899.1—2008
在恒定的温度条件下,饱和盐液与封闭拆子内部空气中的水蒸气达到平衡因此可以保持恒定的相对湿度。饱和盐溶液能够暇收或释改大量水，而小改变平衡和对湿度，因此应对水蒸气的吸收或解吸作用进行适当的研究。
使用各种盐溶液就可以狱得广泛的湿度条件医为杂质的存在会影响平衡的相对混度，所以应用分析纯试剂和蒸馏水（或等效继的水)米制备恼和盐济液。通常是在比试验温度销高的条件下，将过量的盐溶解到蒸馏水中来制备饱和盐溶液，由于某些盐能够改变自身与水的结合形式+因此应注意溶解温度不要太，在 23 么皮本部分所用的相对湿度条件下,用于本部分的盐类近似溶解度值如表 A. 1 所示。表 A. 1 饱和盐溶液
乙酸钾(KC H,0)
氰化（MgCl：610)
泵磷NaN）
熔解度/(g/1)
喜告，亚硝嵌钠如果存储不当会有娱烂危淤，为了安全，建改使用聚乙烯瓶存放。相对湿度/%
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
