本标准规定了扳拧螺栓和螺母或其他紧固件的呆扳手、梅花扳手、两用扳手的型式。本标准的图示仅是示例，并不影响对产品的设计。本标准适用于GB/T 4625中规定的呆扳手、梅花扳手和两用扳手。 GB/T 4388-2008 呆扳手、梅花扳手、两用扳手的型式 GB/T4388-2008 标准下载解压密码：www.bzxz.net

ICS25.140.30

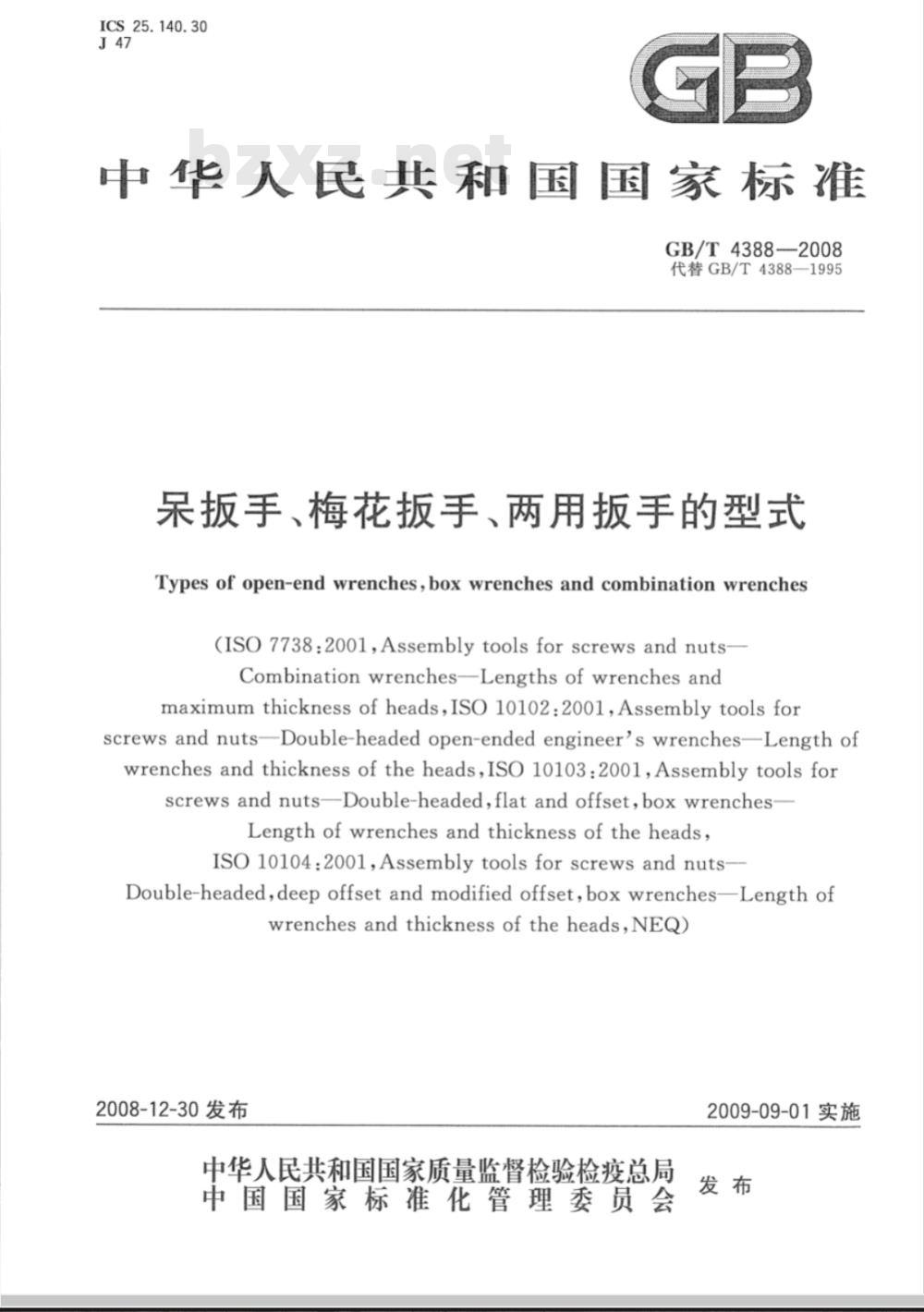

中华人民共和国国家标准
GB/T4388—2008
代替GB/T4388—1995
呆扳手、梅花扳手、两用扳手的型式Types of open-endwrenches,boxwrenchesandcombinationwrenches(ISO7738:2001,Assemblytoolsforscrewsandnuts-CombinationwrenchesLengthsofwrenchesandmaximumthicknessofheads,IsO10102:2001,Assemblytoolsforscrews and nuts-Double-headed open-ended engineer's wrenches--Length ofwrenches and thickness of the heads,IsO 10103:2001,Assembly tools forscrews and nuts-Double-headed,flat and offset,box wrenches-Length of wrenches and thickness of the heads,IsO10104:2001,Assemblytoolsforscrewsandnuts-Double-headed,deep offset and modified offset,box wrenches-Length ofwrenchesandthicknessoftheheads,NEQ)2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-09-01实施
GB/T4388—2008

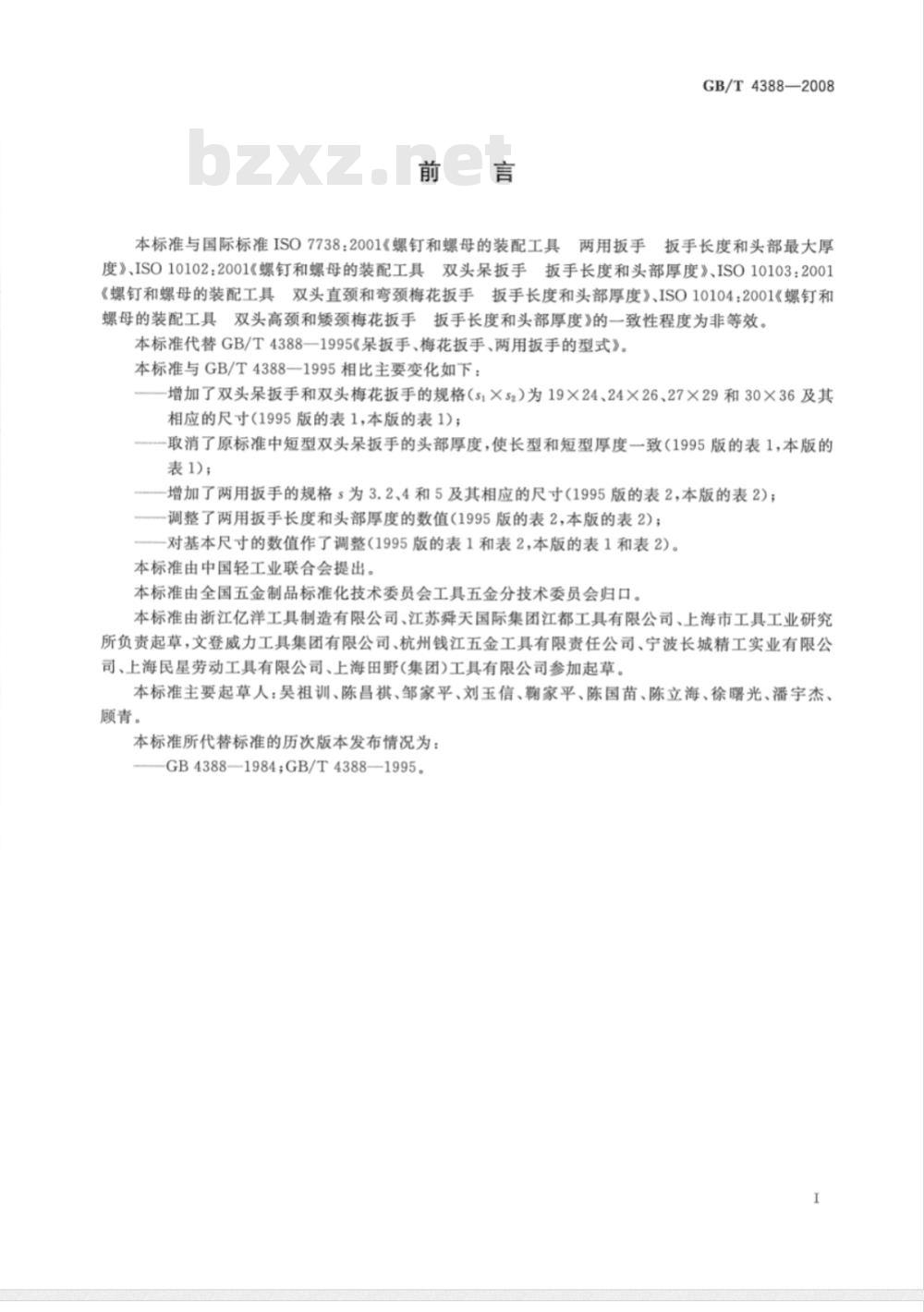

本标准与国际标准ISO7738：2001《螺钉和螺母的装配工具两用扳手扳手长度和头部最大厚度》、ISO10102：2001《螺钉和螺母的装配工具双头呆扳手扳手长度和头部厚度》、ISO10103：2001《螺钉和螺母的装配工具双头直颈和弯颈梅花扳手扳手长度和头部厚度》、ISO10104：2001《螺钉和螺母的装配工具双头高颈和矮颈梅花扳手扳手长度和头部厚度》的一致性程度为非等效。本标准代替GB/T4388一1995《呆扳手、梅花扳手、两用扳手的型式》。本标准与GB/T4388-1995相比主要变化如下：-增加了双头呆扳手和双头梅花扳手的规格（s:×s2）为19×24、24×26、27×29和30×36及其相应的尺寸（1995版的表1，本版的表1)；--取消了原标准中短型双头呆扳手的头部厚度，使长型和短型厚度一致（1995版的表1，本版的表1)；
-增加了两用扳手的规格s为3.2、4和5及其相应的尺寸（1995版的表2，本版的表2)；调整了两用扳手长度和头部厚度的数值（1995版的表2，本版的表2)；-对基本尺寸的数值作了调整（1995版的表1和表2，本版的表1和表2)。本标准由中国轻工业联合会提出。本标准由全国五金制品标准化技术委员会工具五金分技术委员会归口。本标准由浙江亿洋工具制造有限公司、江苏舜天国际集团江都工具有限公司、上海市工具工业研究所负责起草，文登威力工具集团有限公司、杭州钱江五金工具有限责任公司、宁波长城精工实业有限公司、上海民星劳动工具有限公司、上海田野(集团)工具有限公司参加起草。本标准主要起草人：吴祖训、陈昌祺、邹家平、刘玉信、瀚家平、陈国苗、陈立海、徐曙光、潘宇杰、顾青。
本标准所代替标准的历次版本发布情况为：GB4388—1984;GB/T4388—1995。I
呆扳手、梅花扳手、两用扳手的型式GB/T4388—2008

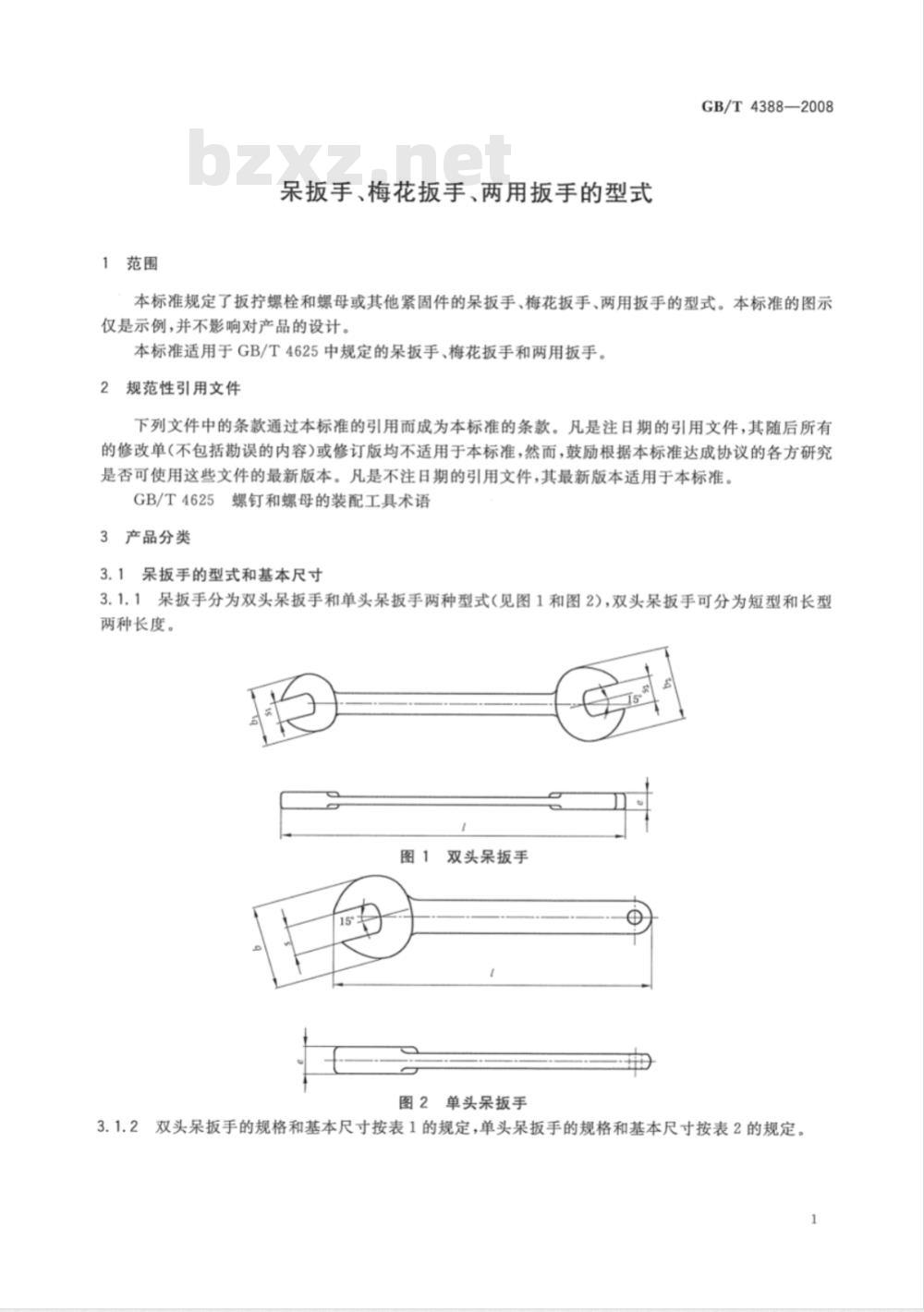

本标准规定了扳拧螺栓和螺母或其他紧固件的呆扳手、梅花扳手、两用扳手的型式。本标准的图示仅是示例，并不影响对产品的设计。本标准适用于GB/T4625中规定的呆扳手、梅花扳手和两用扳手。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4625螺钉和螺母的装配工具术语3产品分类
3.1呆扳手的型式和基本尺寸
3.1.1呆扳手分为双头呆扳手和单头呆扳手两种型式（见图1和图2)，双头呆扳手可分为短型和长型两种长度。
双头呆扳手
图2单头呆扳手
3.1.2双头呆扳手的规格和基本尺寸按表1的规定，单头呆扳手的规格和基本尺寸按表2的规定。1
GB/T4388—2008
（对边尺
寸组配）
SiX s2
(6×7)
(8×9)
(9×11)
10×11
(10×12)
10×13
11×13
(12×13)
(12×14)
(13×14)
13×15
13×16
(13×17)
(14×15）
(14×16)
(14×17)
15×16
(15×18)
(16×17)
16×18
(17×19)
(18×19)
18×21
(19×22)
(19×24)

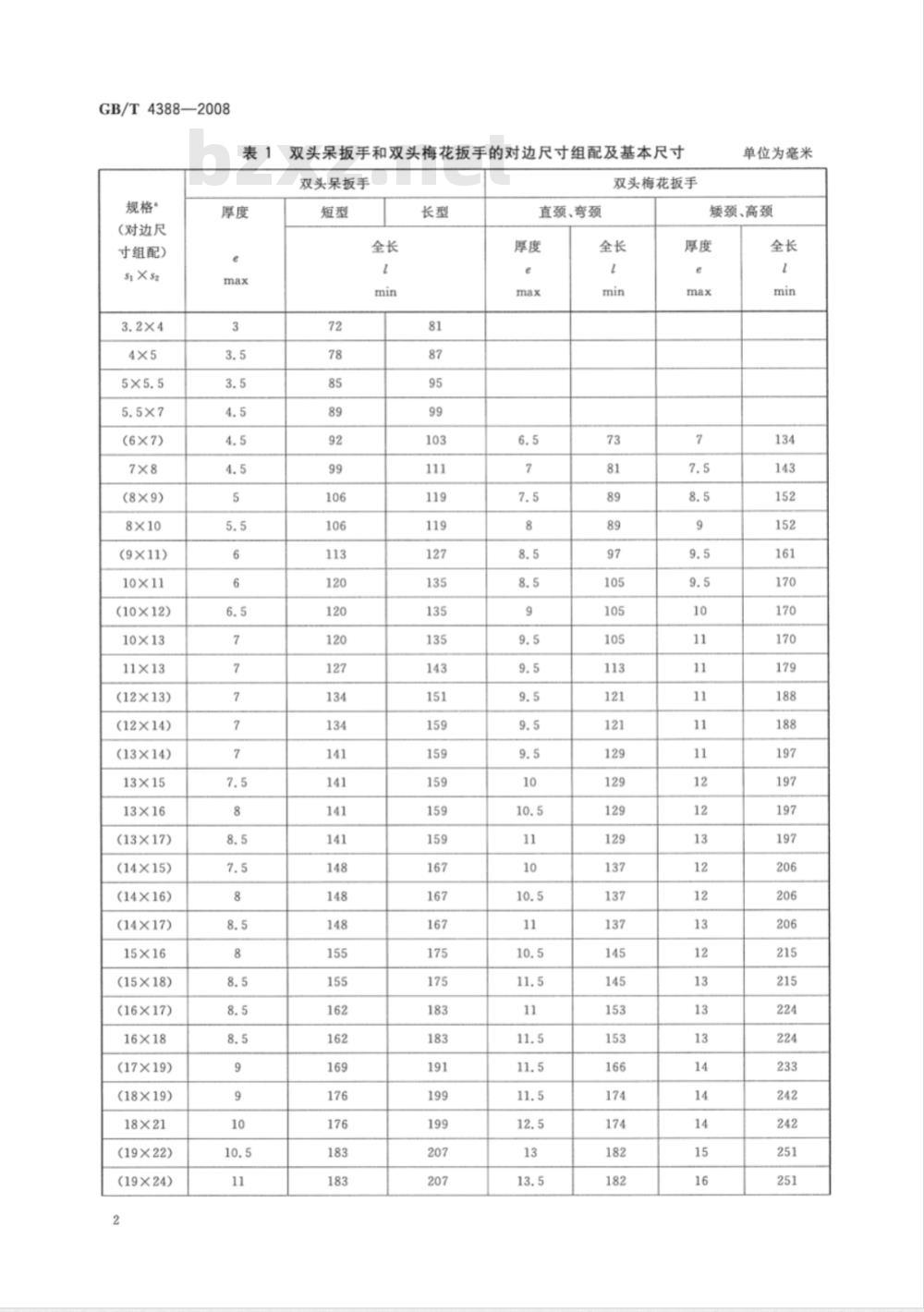

双头呆扳手和双头梅花扳手的对边尺寸组配及基本尺寸双头呆扳手
直颈、弯颈
双头梅花扳手bzxZ.net
单位为毫米
矮颈、高颈
规格*
（对边尺
寸组配）
5i × s2
(20×22)
(21×22)
(21×23)
21×24
(22×24)
(24×26)
24×27
(24×30)
(25×28)
(27×29)
27×30
(27×32)
(30×32)
30×34
(30×36)
(32×34)
(32×36)
34×36
36×41
41×46
46×50
50×55
55×60
60×65
65×70
70×75
75×80
双头呆扳手

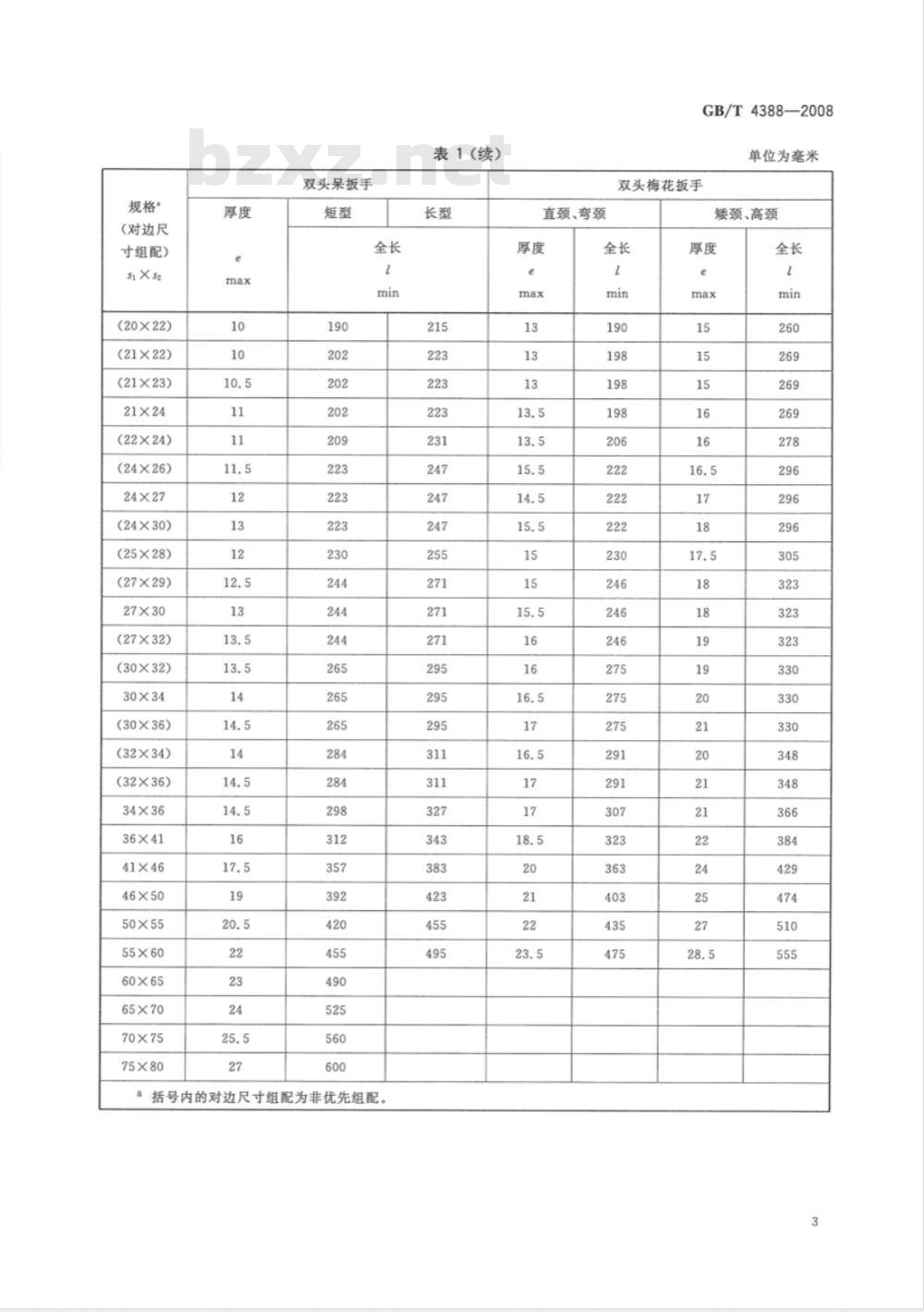

&括号内的对边尺寸组配为非优先组配。表1(续)
直颈、弯颈
GB/T4388—2008
单位为毫米
双头梅花扳手
矮颈、高颈
GB/T4388—2008
表2单头呆扳手、呆头梅花扳手、两用扳手的规格及其基本尺寸单头呆扳手
单头梅花扳手
两用扳手
单位为毫米
单头呆扳手
梅花扳手的型式和基本尺寸
表2(续）
单头梅花扳手
GB/T4388—2008
单位为毫米
两用扳手
梅花扳手分为双头梅花扳手（如图3～图4所示）和单头梅花扳手（如图5所示）两种型式，并按颈部形状分为矮颈型和高颈型（如图3、图5所示），以及直颈型和弯颈型（如图4所示）。高颈型（G型）
矮颈型（A型）
图3矮颈型和高颈型双头梅花扳手GB/T4388—2008
直颈型(Z型）
弯颈型（W型）
10~ 20°
矮颈型（A型）
高颈型（G型）
直颈型和弯颈型双头梅花扳手
图5矮颈型和高颈型单头梅花扳手3.2.2梅花扳手的规格和基本尺寸按表1和表2的规定。3.3两用扳手的型式和基本尺寸
3.3.1两用扳手的型式如图6所示。0~13
图6两用扳手的型式
两用扳手的规格和基本尺寸按表2的规定。3.3.2
GB/T4388—2008
GB/T4388-2008
中华人民共
国家标准
呆扳手、梅花扳手、两用扳手的型式GB/T4388—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：68523946
68517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2009年5月第一版
印张0.75字数16千字
2009年5月第一次印刷
书号：155066·1-36655
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
