本标准规定了呆扳手、梅花扳手、两用扳手的技术要求、试验方法、检验规则、包装、标志、运输与贮存。本标准适用于扳拧螺栓和螺母或其他紧固件的呆扳手、梅花扳手、两用扳手。 GB/T 4393-2008 呆扳手、梅花扳手、两用扳手 技术规范 GB/T4393-2008 标准下载解压密码：www.bzxz.net

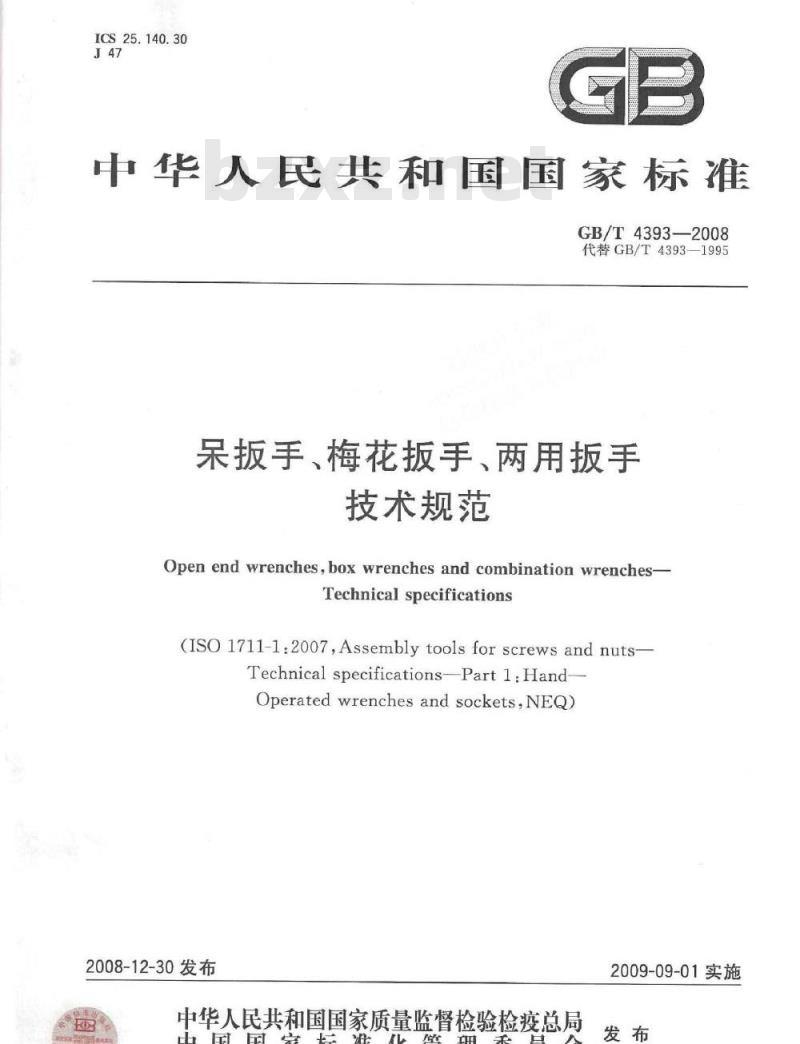

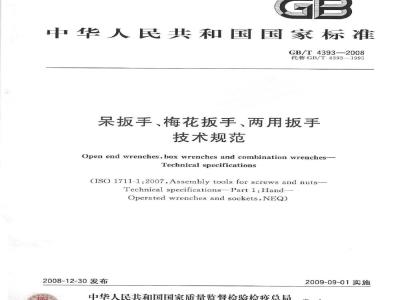

ICS25.140.30
中华人民共和国国家标准
GB/T4393—2008
代替GB/T4393—1995
呆扳手、梅花扳手、两用扳手
技术规范
Open end wrenches,box wrenches and combination wrenches-Technical specifications
(ISO1711-1:2007,Assemblytoolsforscrewsandnuts-Technical specifications-Part l:HandOperatedwrenches and sockets,NEQ)2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2009-09-01实施
GB/T4393—2008

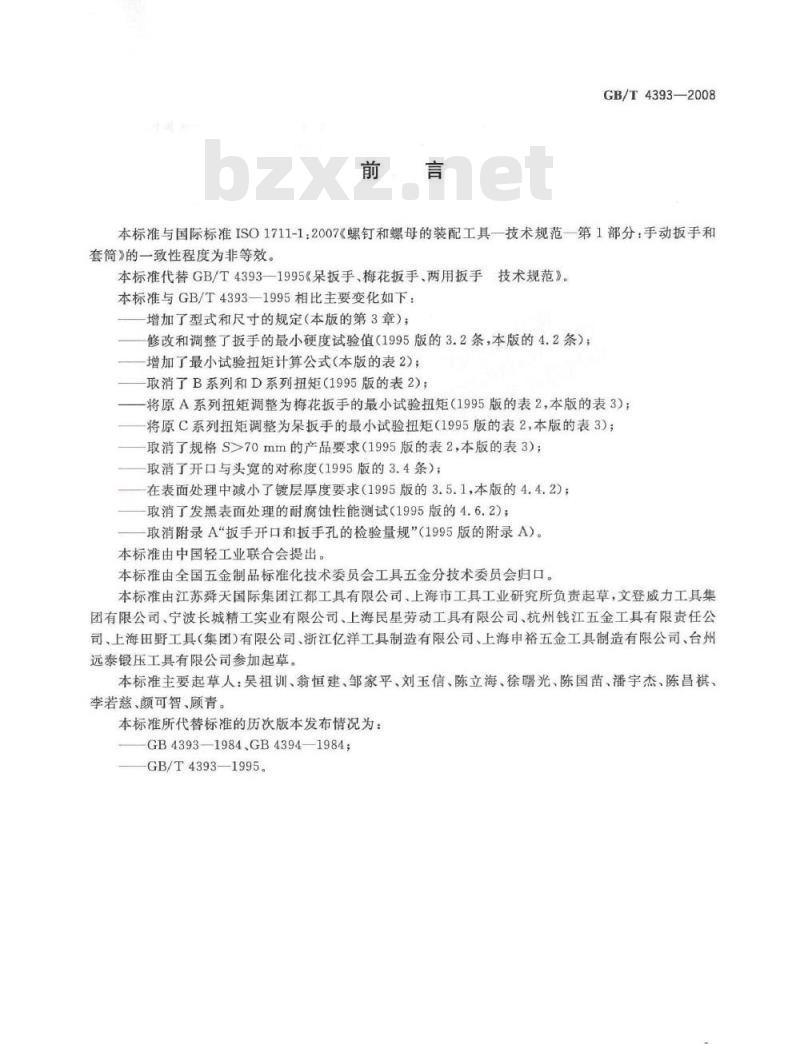

本标准与国际标准ISO1711-1：2007《螺钉和螺母的装配工具一技术规范一第1部分：手动扳手和套筒》的一致性程度为非等效。本标准代替GB/T4393—1995《呆扳手、梅花扳手、两用扳手技术规范》。本标准与GB/T4393—1995相比主要变化如下：增加了型式和尺寸的规定（本版的第3章）；修改和调整了扳手的最小硬度试验值（1995版的3.2条，本版的4.2条）；一增加了最小试验扭矩计算公式（本版的表2）；-取消了B系列和D系列扭矩（1995版的表2）；-将原A系列扭矩调整为梅花扳手的最小试验扭矩（1995版的表2，本版的表3）；将原C系列扭矩调整为呆扳手的最小试验扭矩（1995版的表2，本版的表3）；取消了规格S>70mm的产品要求（1995版的表2，本版的表3）；取消了开口与头宽的对称度（1995版的3.4条）；在表面处理中减小了镀层厚度要求（1995版的3.5.1，本版的4.4.2)；一取消了发黑表面处理的耐腐蚀性能测试（1995版的4.6.2)；取消附录A扳手开口和扳手孔的检验量规”（1995版的附录A）。本标准由中国轻工业联合会提出：本标准由全国五金制品标准化技术委员会工具五金分技术委员会归口。本标准由江苏舜天国际集团江都工具有限公司、上海市工具工业研究所负责起草，文登威力工具集团有限公司、宁波长城精工实业有限公司、上海民星劳动工具有限公司、杭州钱江五金工具有限责任公司、上海田野工具（集团）有限公司、浙江亿洋工具制造有限公司、上海申裕五金工具制造有限公司、台州远泰锻压工具有限公司参加起草。本标准主要起草人：吴祖训、翁恒建、邹家平、刘玉信、陈立海、徐曙光、陈国苗、潘宇杰、陈昌祺、李若慈、颜可智、顾青。
本标准所代替标准的历次版本发布情况为：GB4393—1984、GB4394—1984；—GB/T4393—1995。
KAoNKAca-

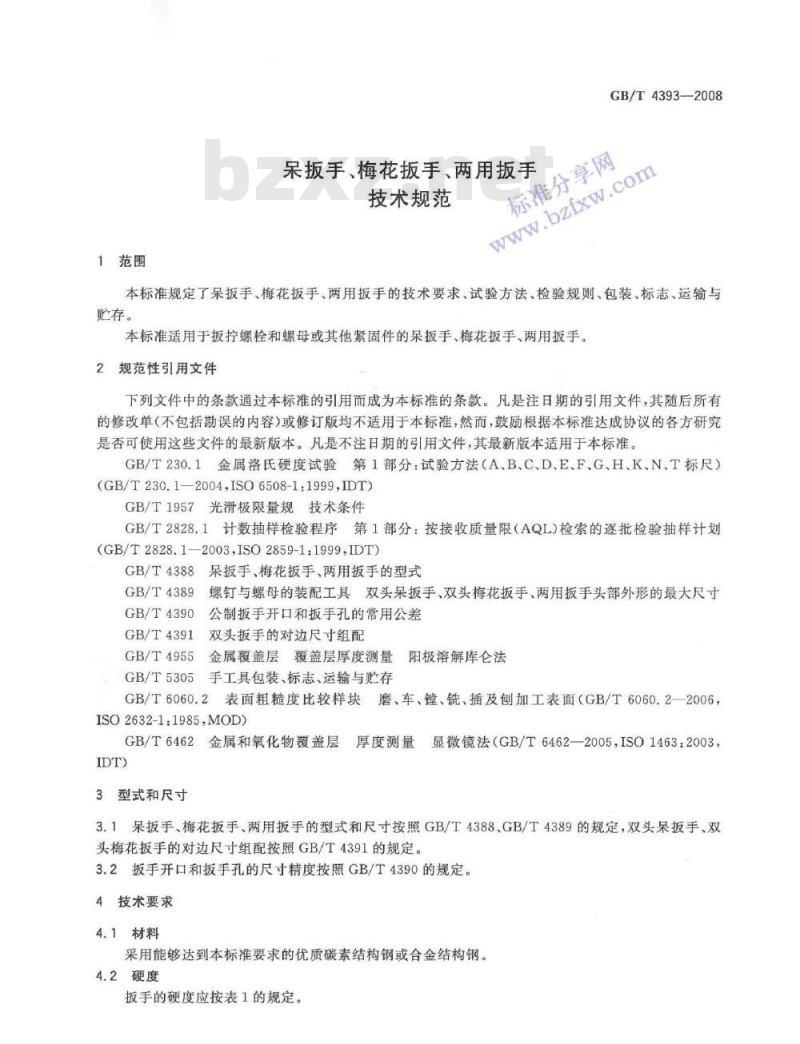

1范围
GB/T4393—2008
示准分享网
bzfxw.com
呆扳手、梅花扳手、两用扳手
技术规范
本标准规定了呆扳手、梅花板手、两用扳手的技术要求、试验方法、检验规则、包装、标志、运输与贮存。
本标准适用于扳拧螺栓和螺母或其他紧固件的呆扳手、梅花扳手、两用扳手。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T230.1金属洛氏硬度试验第1部分：试验方法（A、B.C、D、E、F、G、H、K、N、T标尺）(GB/T230.1—2004,ISO6508-1:1999,IDT)GB/T1957光滑极限量规技术条件GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划(GB/T2828.1—2003,ISO2859-1:1999,IDT)3呆扳手，梅花扳手、两用扳手的型式GB/T4388
GB/T4389
GB/T4390
GB/T4391
GB/T4955
GB/T5305
螺钉与螺母的装配工具双头呆扳手、双头梅花扳手、两用扳手头部外形的最大尺寸公制扳手开口和扳手孔的常用公差双头扳手的对边尺寸组配
金属覆盖层覆盖层厚度测量阳极溶解库仑法手工具包装、标志、运输与购存GB/T6060.2表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面（GB/T6060.22006，ISO2632-1:1985,MOD)
2金属和氧化物覆盖层
GB/T6462
厚度测量显微镜法（GB/T6462一2005，ISO1463：2003，IDT)
3型式和尺寸
3.1呆扳手、梅花扳手、两用扳手的型式和尺寸按照GB/T4388GB/T4389的规定，双头呆扳手、双头梅花扳手的对边尺寸组配按照GB/T4391的规定。3.2扳手开口和扳手孔的尺寸精度按照GB/T4390的规定。技术要求
4.1材料
采用能够达到本标准要求的优质碳素结构钢或合金结构钢。4.2硬度

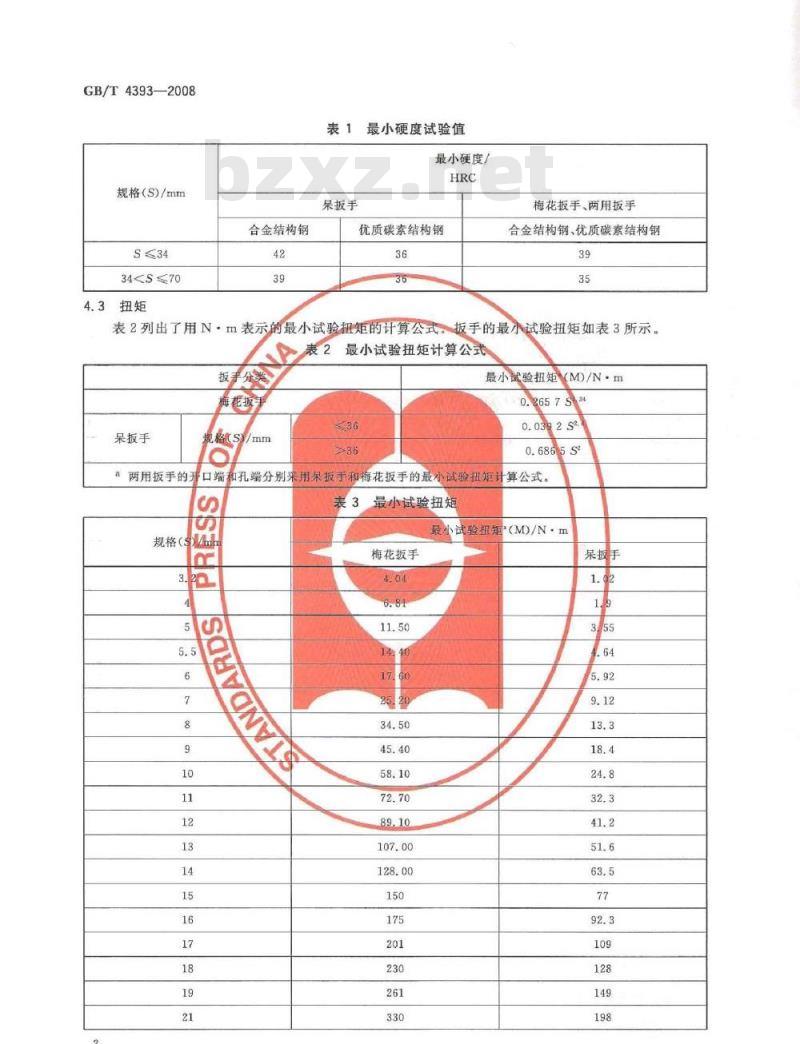

扳手的硬度应按表1的规定。
GB/T4393-—2008
规格（S)/mm
S≤34
34合金结构钢
呆扳手
最小硬度试验值
最小硬度/
优质碳素结构钢
梅花扳手、两用扳手
合金结构钢、优质碳素结构钢
表2列出了用N·m表示的最小试验扭矩的计算公式。扳手的最小试验扭矩如表3所示。HINA
海花技子
呆扳手
规超S
最小试验扭矩计算公式
最小就验扭矩（MD/N·m
和孔端分别来用呆扳手和悔花扳手的最算公式。
小试验扭矩计
两用扳手的关
规格(S
最小试验扭矩
最小试验扭延（MD/N·m
梅花扳手
YYKAONIKAca-
某扳手
规格(S)/mm
a两用扳手

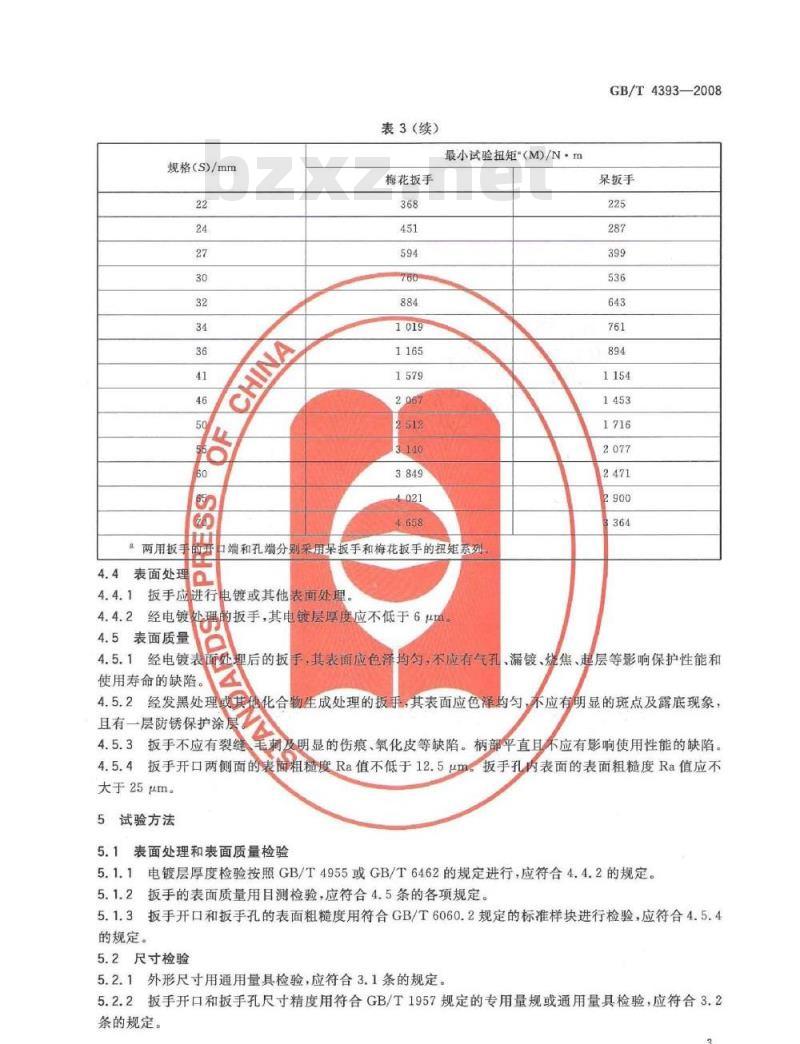

4.4表面处理
表3（续）
梅花扳手
最小试验扭矩（M)/N·m
口端和孔端分别采用呆扳手和梅花扳手的扭矩系列4.4.1扳手应
应进行电镀或其他表面处理。
更处理的扳手，其电镀层厚度应不低于6地4.4.2经电镀
4.5表面质量
GB/T4393—2008
呆扳手
4.5.1经电镀表面处理后的扳手，其表面应色泽胸匀，不应有气孔、漏镀、烧焦、起层等影响保护性能和使用寿命的缺陷。
4.5.2经发黑处理或其他化合物生成处理的手，其表面应色泽均匀，不应有明显的斑点及露底现象，且有一层防锈保护涂层
4.5.3扳手不应有裂缝毛刺及明显的伤痕、氧化皮等缺陷。柄部平直且不应有影响使用性能的缺陷。4.5.4扳手开口两侧面的表简粗糙度Ra值不低于12.5μm。扳手孔内表面的表面粗糙度Ra值应不大于25μm。
5试验方法
5.1表面处理和表面质量检验
5.1.1电镀层厚度检验按照GB/T4955或GB/T6462的规定进行，应符合4.4.2的规定。5.1.2扳手的表面质量用目测检验，应符合4.5条的各项规定。5.1.3扳手开口和扳手孔的表面粗糙度用符合GB/T6060.2规定的标准样块进行检验，应符合4.5.4的规定。
5.2尺寸检验
5.2.1外形尺寸用通用量具检验，应符合3.1条的规定。5.2.2扳手开口和扳手孔尺寸精度用符合GB/T1957规定的专用量规或通用量具检验，应符合3.2条的规定。
GB/T4393—2008
5.3硬度试验
5.3.1硬度试验按GB/T230.1的规定进行，应符合4.2条的规定。5.3.2呆扳手硬度的测试部位如图1所示。网
图1呆扳手硬度的测试部位
5.3.3梅花扳手硬度的测试部位，应在靠近头颈处的柄部。5.4扭矩试验
5.4.1扭矩试验应采用六角试棒，六角试棒的对边尺寸等同于公差带为h8的基准尺寸S。试棒的硬度不小于55HRC。
5.4.2扭矩试验采用图2和图3所示的方式。试验时应将六角试棒棱角触及扳手开口底部或完全插人扳手梅花孔内，在柄部合适位置缓慢地施加载荷至最小试验扭矩采用试棒旋转的扭力试验机时，其扭矩精度为士2.5%载荷
试棒固定
试棒旋转
图2呆扳手扭矩试验bzxZ.net
试椿旋转
试棒固定
图3梅花扳手扭矩试验
5.4.3扭矩试验后，扳手开口端部变形量不得超过表4的规定，且不能出现影响使用性能的永久变形或损伤。
表4扳手开口端部变形量
检验规则
产品须经检验合格后方可出厂，并附有产品合格证。6.2
产品的检验按GB2828.1规定的二次抽样方案逐项进行。6.3
样本可由相同规格的扳手组成，也可由成套产品中不同规格的扳手组成。4
KAONiKAca-
单位为毫米
GB/T4393-2008
交收检验的不合格分类、检验项目、接收质量限（AQL）和检验水平按表5的规定。表5不合格分类、检验项目、接收质量限（AQL)和检验水平序号
不合格分类
检查项目
开口和孔的尺寸精度
基本尺寸
镀层厚度
表面质量
接收质量限（AQL）
6.5对交收检验中发现的不合格品及进行破坏试验后的样本，制造厂应予调换。6.6经检验拒收的产品，可由制造厂重新分类或修整后，再提交验收。包装、标志、运输与存
产品的包装、标志、运输与贮存按GB/T5305的规定进行。检验水平
