本标准规定了活扳手的产品分类、技术要求、试验方法、检验规则及包装、标志、运输与贮存。本标准适用于扳拧螺栓和螺母或其他紧固件的活扳手。 GB/T 4440-2008 活扳手 GB/T4440-2008 标准下载解压密码：www.bzxz.net

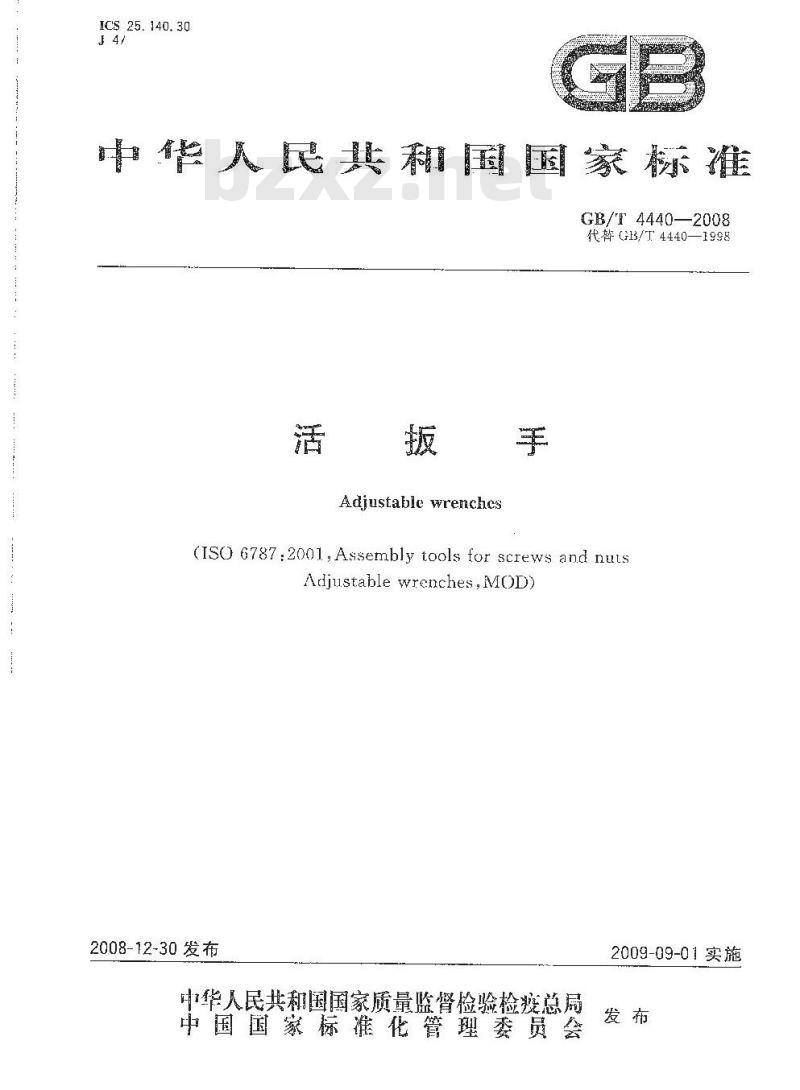

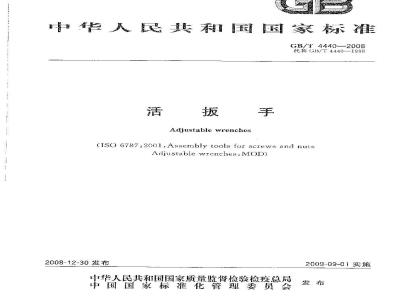

ICS 25. 140. 30wwW.bzxz.Net
华人民共和国国家标准
GB/F 44402008
代替G13/T 4440—1998
活扳手
Adjustable wrenchcs
(1SO 6787:2001,Assembly tools for screws and nutsAdjustable wrenches,MOD)
2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-09-01实施

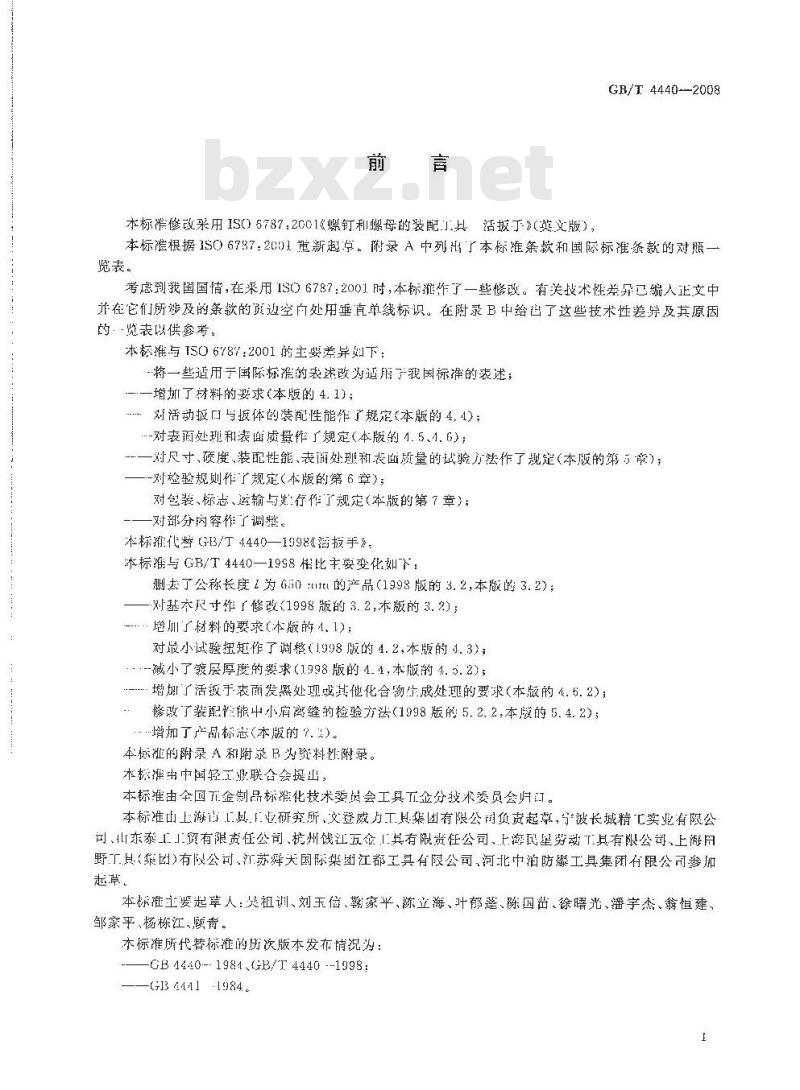

本标消修改采用IS06787：2C01螺钉和螺母的装配具、活丁》（英文版），GB/T4440--2008
本标准根据1SO6737：2001重新起草。附录A中列H了本标准款和国际标准条款的对照一览表。
考意到我国国情，在采用1S06787：2001时，本标推作了一些修改。有关技术性异已编人正文中并在它们所涉及的条款的边空向处用垂直单线标识。在附录B中给凹了这些技术性差导及其原因的．览表以供参考。
本标推与TSO6787:2001的主要差异如下：-将一些适用于国际标滤的表述改为适用了我国标准的表述一一增加了材料的要求（本版的4.1)；对活动扳与扳体的装配性能作了规定（本版的4.4)；--对表面处现和表面质量作了规定（本版的4.5、4.6)；一对尺寸，硕度，装配性能、表面处现和表面放量的试验方法作了规定（本版的第5章）：-对检验规则作了规定（本版的第6章）；对包装、标志、运输与处行作了规定（本版的第7章）；-对部分内容作了调整。
本标推代替GB/T4.440—1998%活投手》本标准与GB/T4440-1998比主要变化如下：删去了公称长度1为G0：t的产品（1998版的3.2，本版的3.2）；对基本尺寸作「修改<1998版的3.2，本版的3.2)；…增川了材料的要求（本版的.1)；对最小试验扭矩作了调整（1998版的4.2，本版的4.3）；-减小了疫层厚度的要求（1998版的4.4，本版的4.5.2)；-增了活板于表面发黑处现或其他化合物生成处现的要求（本版的4.6.2)；修改了装配性能中小肩离缝的检验方法（1998版的5.2.2，本版的5.4.2)；“增加了产品标志（本版的？）本标症的附录A和附录B为资料性附录。术标中中国轻工业联舍会提出，本标准由全国了金制品标滤化技术委员会工具卫金分技术委员会归司。本标准山上游世工其业研究所、交登威力工其集团有限公司负责起享，波长城精汇实业有限公司、山东泰工二小贸有限责任公司杭州饯江五金其有限贵任公司、上海民星劳动T具有限公司、上海司野工具（策团）有限公司、江苏舜天国际集团江都工具有限公司、河北中泊防爆工具集团有限公司参加起漠，
本标雅主婆起草人：祖训、刘玉信、潮家平、陈立海、叶郁蓬、陈国苗、徐曙光、潘宇杰、翁恒建、邹家乎、杨栋江、顾背。
本标准所代替标准的历次版本发布情况为：—GB4440--1984,G3/T4440---1998;——G34141-1984。

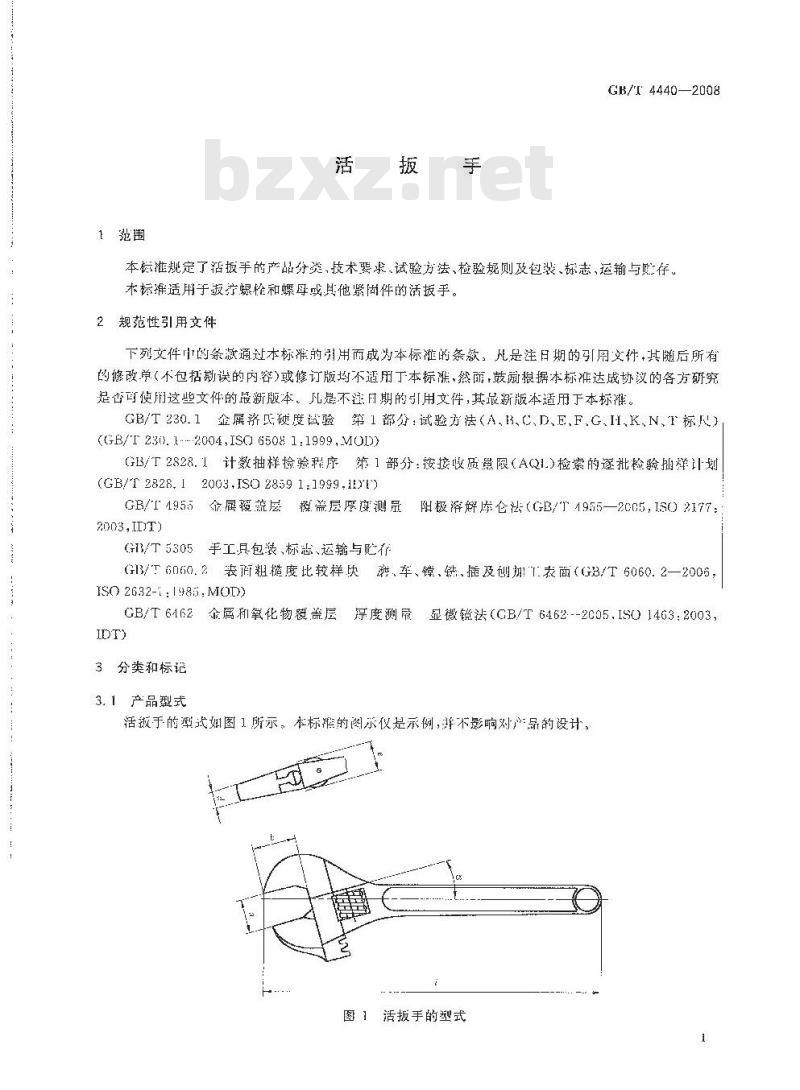

1范围
GB/T4440—2008
本标推规定了活扳手的产品分炎，技术求，试验方法、检验规则及包裂、标志，运输与赠存。本标推适用于扳疗螺栓和螺母或其他紧固件的活扳手。规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括谢误的内容）或修订版均不适用丁本标，然丽，鼓狼据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注同期的引用文件，其最新版本适用于本标谁。GB/T230.1金属济民硬度试验第1部分：试验方法（A、B、C、D、E.FG、H、K、N、T标尺)）(GB/I230.1--2004,ISO65081.1999.MOD)GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQ1)检索的逐批检验独群计划(GB/T 2828. 1 2003.ISO 2859 1:1999.1T)GB/T4955金属覆蔬层薇盖层厚度测量阻极落解库仑法（GB/T4955—2C05，IS02177：2003,IT
GB/T 5305
手工只包装、标志.运输与贮存
G3/T6060.装商粗糙度比较样快
密、车、镜、铁、插及刨加1T.表面（G3/T6060.2—2006，ISO2632-1:1985,MOD)
GB/T 6462
金屑和掌化物获盖层
3分类和标记
3.1 产品型式
显微镜法（CB/T6462--2C05.ISO1463：2003，原度测鼠
活板于的塑式如图1所示。本标雅的阁示仪是示例，并不影响对产品的设计。图1活扳手的型式
GB/T 4440—2008

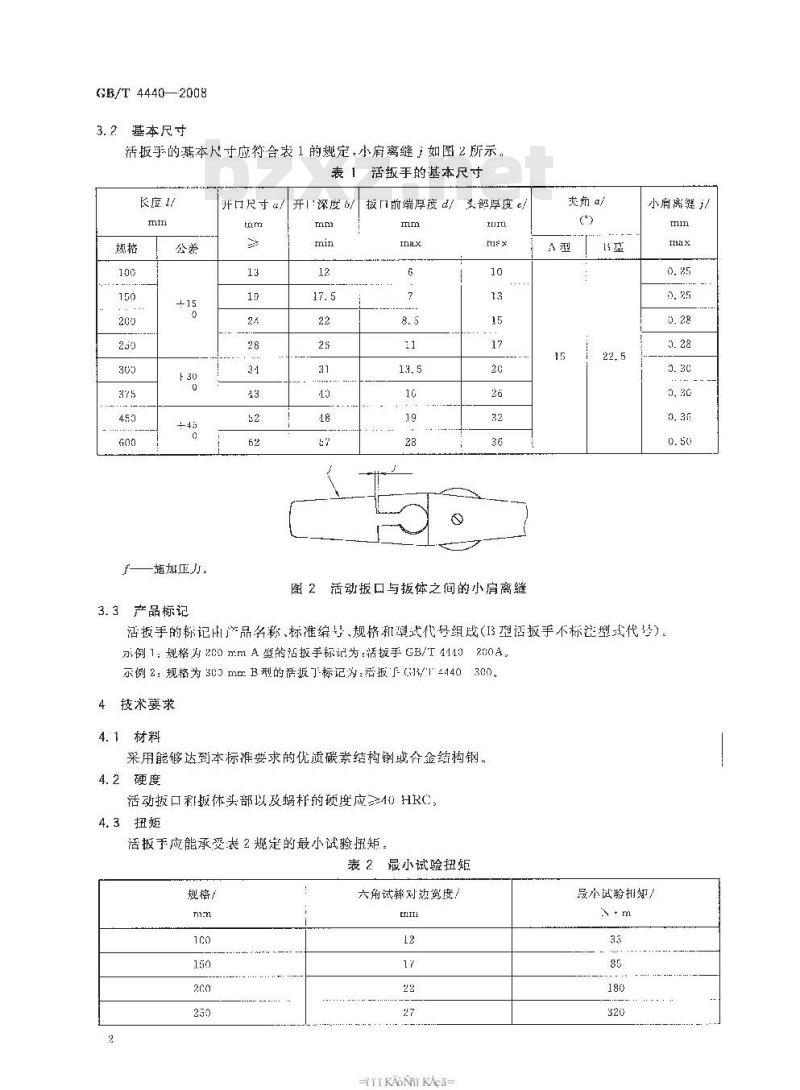

基本尺寸
活手的基本尺寸应符合表1的规定，小肩离缝如图2所示。表1
活扳手的基本尺寸
施正力。
3.3产品标记
并口尺寸/
开深度
让部厚度e/
拔门前端厚离/
图2活动扳口与扳体之间的小肩离缝南a/
小肩离鞋孔
活扳手的标记曲产品名称、标准综号、规格和理式代号组（13塑活扳手不标法型式代号）。系例1：规格为200mmA型的活扳手标记为：活扳手GB/T4149200A示例2：规格为305mB型的活扳于标记为：活扳F(=440300。4技水要求
4.1材料
采用能够达到本标准要求的优质碳素结构钢或合金续构钢。4.2硬度
活动口和叛体头部以及蜗样的硬度应≥OHRC4.3扭矩
活扳于应能承受表2规定的最小试验扭矩表？最小试验扭矩
规格/
六角试辩刘觉度
iikAoNrKAca=
小试验扭/
规格！

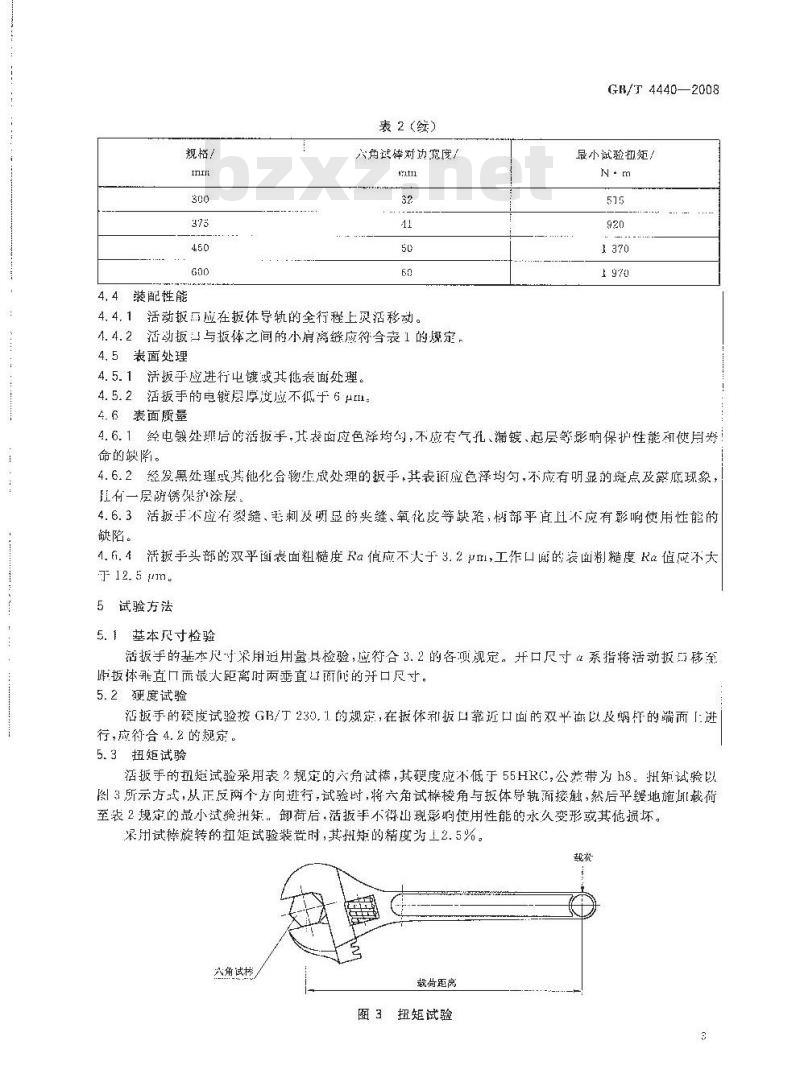

4.4装配性能
表2（缕）
六角试磷对边宽度/
4.4.1活动扳后应在扳体导轨的全行程上灵活移动。4.4.2活动板口与扳体之间的小肩离缝应符合表1的规定，4. 5表面处理
4.5.1活援手应进行电镀或其他表面处理。4.5.2活扳手的电镀层厚应不低于6μm4.6表面质量
GR/T 4440—2008
最小试验扭短/
上970
4.6.1经电锻处理后的活板手，其面应色泽均勾，不应有气孔、漏镀、起层等影响保护性能和使月好命的缺降。
4.6.2经发黑处理或其他化合物生成处理的扳手，其表面应色泽均匀，不应有明显的斑点及露底现象耳有一层防锈架护涂层
4.6.3活扳手不应有裂缝、毛刺及明显的夹缝、氧化皮等缺陷，柄部平直且不应有影响使用性能的缺陷。
1.6i.1活扳手头部的双平面表面粗糙度Ra值应不人于3.2um,工作口面的丧面料糙度Ra值应不大可12.5m。
5试验方法
5.1基本尺寸检验
活扳手的基本尺寸采用迫用量具检验，应符合3.2的各项规定。开口尺寸系指将活动扳与移至距扳体垂直口而最火距时两垂直面间的开口尺寸。5.2硬度试验
活板手的硬度试验按GB/丁230.1的规定，在扳体和扳口靠近口面的双平面以及蜗杆的端面1进行，应衍合4.2的规定。
5.3扭矩试验
活扳手的扭短试验采用表2规定的六负试棒，其硬度应不低于55HRC，公差带为h8。扭矩试验以图3所示方式，从正反两个向进行，试验时，将六角试样棱角与扳体导轨确接触，然后平缓地施血载衔至表2规定的最小试验扭矩。御荷后，活扳不得出现影响使用性能的永久变形或其他损坏。用试棒旋转的扭矩试验装置时，其扭矩的精度为上2.5%，我裕
六角试接，
就荷距离
图3扭矩试验
GB/T4440—2008
5.4装配性能试验
5.4.1活动扳口移动的检验，以拇指和食指旋转蜗杆进行检查，应符合4.4.1的规定5.4.2活动扳口和扳体之间的小肩离缝，按照图2所示在蜗杆静止状态下，轻按活口检验，应符仓4.4.2 的规定。
5.5表面处理和表面质量的检验
5.5.1电镀层厚度检验按照 G.I3/T 4955或（F13/T 6462的规定进行，应符合 4. 5.2的规定。5. 5. 2 活扳手的表面质量采用月测检验,应符合 4. 6. 1、4. 6. 2 和 4. 6. 3 的规定,5.5.3活扳乎头部双平面和1作日面的表面粗度用符合CB/T6060.2规定的标摊样块进行检验，应符合4.6.4的规定。
6检验规则
6.1产品应捡验舍格后方可岛厂并附有产品合格证。产品的交收检验按GB/T2828.1规定的二次抽样方案逐项进行。6.2
产站的不合格分类,检验项目,接收质量限(AQL)和检验水平按表的规楚6.3
表3不合格分类、检验项目、接收质黛限和检验水平疗子
不合格分类
梭验项目
本尺寸
小岸离铨
装配性能
电镀层厚度
表面质蛋
接收质量限（AQI.)
6.4对交收检验中发现的不合格品及进行破环试验后的栏本，测造厂应予调换，6.5经检验拒收产品，可由制造厂重新分类修整后，再撬交验收包装、标志，运输与存
7.1产品标志
检验水
在活扳手产品「应有围定明晰的产品标志。标志内睿包指产品的规格和造厂商的名称或商标7.2产品的包装、包装标志、运输与贮存产品的包装、包装标患、运输与贮存按GB/T5305的规定避行。KANrKAca-
附录A
(资料性附录）
本标准与S06787:2001技术性差异的章条编号对照表A.」给出了术标准与ISO6787：2001技术性差异章条编号对照的-览表GB/4440-2008
表A.1本标准与IS06787：2001技术性差异章条编号对照一览表本标章条综号
[S0 6787:200]章条编号
GB/T 4440..-2008
附录B
（资料性附录）
本标准与 ISO 6787:2001技术性差异及其原因表B.1给出了本标准与1SO6787:2001技术性差异及其原因的览表：表B.1本标准与IS06787:2001技术性差异及其原因本标差的章条缩号
技术性差异
引用了采川自际标准的我国娠准，增加用了GB/T233.1、GB/T 2828.1、GB/T 45SS.CR/T 5305.GB/T 6060. 2.GB/T 6462
增加了材料的规
对活动故可和扳体的配性能作了规定对表面处理作了规是
对表面质量作了规定
对基本尺寸硬度、装配性能、表面处理利表面质量的试验方法作了规定
对检验规则作了规定
对包装、包装标志、运输与存作了规定KANrKAca-
以适介我国国情和产品现状
以遗合我科局情
以适合我产品现状
以适合我国产品现状
以适合我国产品现状
以迟合我国产品现有的检测方法以运合我国国情
以适会我国国情
GB/T 4440:2008
中华人民共和国
国家标准
G3/T 4440 2008
中国标雄出版社出版发行
北滨复兴门外兰里河北街1号
邮政编码：10C043
网 spc. net, cn
电话：6852394668517348
宁国标流出版划案皇岛印刷印刷各地新华书店经销
并本880×12301/16印强0.75学数15千字2009年5月第一次印刷
2009年 5月第-版
书号：1550661-36637
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68533533
80060 8
