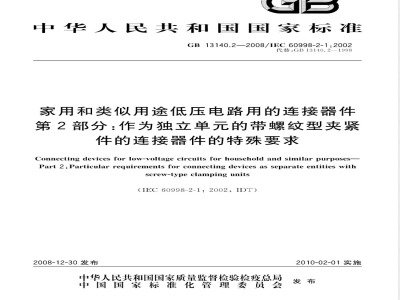

中华人民共和国国家标准
GB13140.2—2008/IEC60998-2-1:2002代替：GB13140.2—1998
家用和类似用途低压电路用的连接器件第2部分：作为独立单元的带螺纹型夹紧件的连接器件的特殊要求
Connecting devices for low-voltage circuits for household and similar purposes-Part 2:Particular requirements for connecting devices as separate entities withscrew-type clamping units
（IEC60998-2-1：2002，IDT）
2008-12-30 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-02-01实施
GB13140.2—2008/IEC60998-2-1:2002前言
IEC前言
规范性引用文件
术语和定义
一般要求
试验中的一般说明
主要特性
防触电保护
导线的连接·
结构·
耐老化、防潮、防固体异物进人及防水的有害进人绝缘电阻和电气强度
机械强度
温升·
电气间隙和爬电距离·
绝缘材料的耐非正常热和耐燃
绝缘材料的耐电痕化·
电磁兼容（EMC)要求
附录AA（规范性附录）
附录BB（规范性附录）
附录CC（资料性附录）
附录DD（资料性附录）
导线横截面积和试验用的量规
试验要用的三个一组的试样组数及每组试样的试验顺序试验所用导线的根数
导线的横截面积（mm\）和北美线规AWG之间的关系导线的横截面积（mm）和北美线规规格（AWG）之间的近似关系附录EE（资料性附录）
15.4温升试验的示例
参考文献
GB13140的本部分的全部技术内容为强制性GB13140.2—2008/IEC60998-2-1:2002GB13140《家用和类似用途低压电路用的连接器件》分为2部分：第1部分：通用要求（GB13140.1）第2部分：特殊要求（GB13140.213140.5）作为独立单元的带螺纹型夹紧件的连接器件的特殊要求作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求作为独立单元的带刺穿绝缘型夹紧件的连接器件的特殊要求扭接式连接器件的特殊要求
本部分为GB13140第2部分中的作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求”部分，编号为GB13140.2。
本部分应与GB13140.1配合使用。牛第2部分：作为独
本部分等同采用IEC60998-2-1：2002《家用和类似用途低压电路用的连接器件立单元的带螺纹型夹紧件的连接器件的特殊要求》。本部分代替GB13140.2一1998《家用和类似用途低压电路用的连接器件第2部分：作为独立单
元的带螺纹型夹紧件的连接器件的特殊要求》。本部分与GB13140.2一1998的主要内容变化如下：1）去掉第2章引用标准中引用IEC出版物228A（1982）。2）去掉第3章中未经特别处理的导线的定义。3）
增加8.101。
表101、表102、表103、表104增加0.2mm2、0.34mm2两种导线规格以及相对应的试验4）
要求。
10.104中增加连接不同种类导线的试验。5）
6）10.102中增加了c）、d）。
10.103、10.104、10.105、10.106、第15章进行试验时所选取的力矩值不同，表BB.1试验样品7）
组数改变。
第17章：标题有变化
增加第20章[电磁兼容（EMC)要求」。9）
10）增加附录DD.1、附录DD.2和附录EE。本部分的附录AA、附录BB为规范性附录，附录CC、附录DD、附录EE都是资料性附录。本部分由中国电器工业协会提出本部分由全国电器附件标准化技术委员会（SAC/TC67)归口。本部分起草单位：中国电器科学研究院、浙江跃华电讯有限公司、宁波速普电子有限公司。本部分起草人：吕国伟、王圣、林春芳。本部分所代替标准的历次版本发布情况为：GB13140.2—1998。
GB13140.2—2008/IEC60998-2-1:2002IEC前言
1）国际电工委员会（IEC）是由各个国家电工委员会（IEC国家委员会）组成的世界性标准化组织。IEC的宗旨是促进在与电工和电子领域标准化有关问题上的国际合作。为此目的，IEC除了开展其他活动外，还出版国际标准。这些标准的制定是委托各技术委员会来完成的。IEC的成员国家委员会，只要对制定的标准感兴趣，均可参加其制定工作。与IEC联络的国际、政府和非政府组织亦可参加标准制定工作。IEC和世界标准化组织（ISO)遵照双方协议规定的条件密切合作。
由所有对该问题特别关切的国家委员会都参加的技术委员会所制定的IEC有关技术问题的2）
正式决议或协议，尽可能地表达了对所涉及的问题在国际上的一致意见。这些正式决议或协议以标准、技术报告或导则的形式出版并推荐给国际上使用，并在此意义上3）
为各国家委员会所接受
4）为了促进国际上的统一，IEC各国家委员会应明确地、最大限度地将IEC国际标准转化为国家或地区性标准。IEC标准和相应的国家或地区性标准之间如有任何差异应在国家标准或地区性标准中清楚地注明。
要注意本国际标准的某些成分可能是专利权的对象。IEC应没有责任确认任何或所有这样的5）1
专利权。
IEC并未制定任何认可标志的程序，当某一设备宣称其符合IEC的某一项标准时，IEC对此不6
负任何责任。
IEC60998-2-1标准由IEC第23（电器附件）技术委员会的23F（连接器件）分技术委员会制定。本部分的第二版取代1990的第一版，构成一个技术的修订本。本部分根据IEC104导则具有安全标准系列。本部分以下列文件为基础：
23F/142/FDIS
本部分表决的详情，请见上表所列的表决结果的报告。本部分已根据ISO/IEC导则第2部分进行起草。表决报告
23F/148/RVD
本部分构成IEC60998系列标准的第2-1部分，系列标准的通用名称为家用和类似用途低压电路用的连接器件。这个系列由本第1部分（通用要求)和各个第2部分（特殊要求)组成。当本部分出版时，下述的部分已经出版：第1部分：通用要求；
第2-1部分：作为独立单元的带螺纹型夹紧件的连接器件的特殊要求；第2-2部分：作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求；第2-3部分：作为独立单元的带刺穿绝缘型夹紧件的连接器件的特殊要求第2-4部分：扭接式连接器件的特殊要求。本部分应与IEC60998-1配合使用。构成标准的第2版（2002）。补充或修改IEC60998-1的相应的条款，从而使之成为IEC标准：作为独立单元的带螺纹型夹紧件的连接器件的特殊要求。
凡在本部分中没有特别提到的第1部分的章条均适用。凡在本标准中注明为：“增加”、“修改”、“替代”的内容，则第1部分中的有关技术要求、试验规范或注释应做相应的改动。Ⅱ
在本部分中采用下列印刷体：
要求：罗马字体；
一试验规范：斜体；
注：小罗马字体。
GB13140.2—2008/IEC60998-2-1:2002b）相对于第一部分增加条款和图形被限定为从101开始编号，附录用字母AA、BB等表示本委员会决定本部分的内容在2010年以前将维持不变，届时本部分将会：·
重新确认；
废止；
由修订版代替；或者
增补。
1范围
GB13140.2—2008/IEC60998-2-1:2002家用和类似用途低压电路用的连接器件第2部分：作为独立单元的带螺纹型夹紧件的连接器件的特殊要求
GB13140.1一2008的该章做下述变动后适用。增加：
GB13140的本部分亦适用于连接未经特别处理的导线的带螺纹型夹紧件的连接器件2规范性引用文件
下列文件中的条款通过GB13140的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB13140.1—2008该章适用。
3术语和定义
GB13140.1一2008该章做下述变动后适用。增加：
螺纹型端子screw-typeterminal通过螺纹型夹紧件连接两根或多根导线的端子。3.101.1
柱型端子pillarterminal
将导线插入孔或槽中并夹紧在螺钉端部之下的端子。夹紧压力可以直接由螺钉端部施加或通过受到螺钉端部压力的中间夹紧件来施加。注：柱型端子的例子由图101示出。3.101.2
螺钉端子screwterminal
将导线夹紧在一个或多个螺钉头下面的端子。夹紧压力可以直接由螺钉头施加，或通过一个中间夹紧件，如垫圈、夹紧板或防松部件之类来施加。注：螺钉端子的例子由图102示出。3.101.3
螺栓端子studterminal
将导线夹紧在螺母下面的端子，夹紧压力可以由经过适当加工成形的螺母直接施加或通过一个中间夹紧件，如垫圈、夹紧板或防松部件之类来施加。注：螺栓端子的例子由图102示出。3.101.4
鞍型端子saddleterminal
由两个或多个螺钉或螺母将导线夹紧在鞍型片之下的端子。注：鞍型端子的例子由图103示出。GB13140.2—2008/IEC60998-2-1:20023.101.5
罩式端子mantleterminal
通过螺母将导线夹紧在螺栓槽底部的端子。在这种端子中，通过螺母下面的，形状经过适当加工的垫圈或中心销（如螺母是帽式螺母)或通过能将螺母的压力传递到槽内导线上的等效部件将导线夹在螺栓槽底。免费标准下载网bzxz
注：罩式端子的例子由图104示出。4一般要求
GB13140.1—2008该章适用。
5试验中的一般说明
GB13140.1一2008的该章做下述变动后适用。5.3代替：
试验应按照附录BB列出每组试样的试验顺序进行。5.4第一句用下述内容代替：
试验应按为每组试样规定的顺序进行。附录BB的分组试样做全部相关项目的试验，如果所有试验都满足，则符合标准要求。主要特性
GB13140.1—2008该章适用。
7分类
GB13140.1—2008该章适用。
8标志
GB13140.1一2008该章做下述变动后适用。8.1增加：
如果适用，端子应按10.103的标志。增加：
8.101如果制造商声明，端子可以超过10.101和10.102的最小要求，应在技术资料或产品目录或包装件上清楚地注明所能接的最大和最小横截面积的导线，以及每个夹紧件所能接的导线最多根数。防触电保护
GB13140.1—2008该章适用。
10导线的连接
GB13140.1一2008的该章做下述变动后适用。增加：
10.101端子应能连接两根或多根相同或不同标称截面或成分的导线。端子应能连接硬的和/或未经特别处理的软导线
2每个端子应能连接表101中为有关的额定连接容量值而规定的截面积和类似的导线。此外，10.102
端子还应能连接两种相邻的更小横截面积的导线，例如：2
GB13140.2—2008/IEC60998-2-1:2002额定连接容量为1mm2的端子应能可靠地连接一根0.5mm2、0.75mm2和1mm2的硬和/或a）
软导线。
额定连接容量为10mm2的端子应能可靠地夹紧4mm2、6mm2和10mm2的硬导线和/或b）
4mm2和6mm2的软导线。
表101
额定连接容量/
导线横截面积/
额定连接容量和可连接的导线
可连接的导线及其理论直径
硬导线
单实心Φ
绞合线Φ/
软导线
导线横截面积/
注1：最大硬导线和软导线的直径以GB/T3956—1997和GB/T18213—2000的表1为基础。而对AWG导线，则是以ASTMB172-71,ICEA出版物S-19-81，ICEA出版物S-66-524和ICEA出版物S-65-516为基础。1注2：相应的AWG在附录DD的表DD.2中给出。2a根据GB/T3956—1997，这些仅为5类软导线的尺寸。额定连接容量为25mm2的端子应能可靠地夹紧10mm2、16mm2和25mm2的硬导线和/或6mm2、10mm2和16mm2的软导线。额定连接容量为25mm2软导线的端子应能可靠地夹紧10mm2、16mm2和25mm2的软d)
导线。
除非制造商另有规定，否则，端子应能连接表101中“可连接的导线”一栏中相应于其额定连接10.103
容量的硬导线和软导线，在这种情况下，不需要任何标志。如果端子仅能连接一种类型的导线[例如，硬导线（r)或软导线（f)］3），那么为了连接起见，应在最终产品上清晰地用字母“\或“f”标示出来，或在最小包装件上或技术资料和产品目录上清楚地注明。通过观察和以下试验来检验是否符合10.101～10.103的要求。试验在连接10.102中规定的铜导线的端子上进行，将最大和最小直径的导线交替地接在每个夹紧件里。
用适当的螺钉旋具或扳手将螺钉和螺母拧紧和拧松各5次，拧紧所用的力矩等于表102相应栏给1）、2）本注仅给出国外相关信息。3）IEC标准原文中无字母r、f，此处用字母“r\标示硬导线，“f\标示软导线。3
GB13140.2—2008/IEC60998-2-1:2002出的值或生产厂规定的力矩值，二者中取较大的值。每次拧松螺钉或螺母后，均需插人新的导线，表102
螺钉的标称直径
小于或等于
力矩和螺钉的标称直径
力矩/
注：I栏适用于拧紧后螺钉不冒出螺钉孔的无头螺钉，也适用于不能用宽于螺钉直径的螺钉旋具拧紧的其他螺钉。
Ⅱ栏适用于螺钉旋具拧紧的罩式端子的螺母。Ⅲ栏适用于用螺钉旋具拧紧的端子的其他螺钉。IV栏适用于用非螺钉旋具以外的工具拧紧的除罩式端子之外的螺钉和螺母。V栏适用于用除螺钉旋具以外的工具拧紧的罩式端子的螺母。凡螺钉是带槽的六角螺钉头，而且Ⅲ栏和IV栏的值又不同者，该试验要进行两次，先在一组的3个试样上进行，给六角螺钉头施加IV栏规定的力矩，然后，在另一组的3个试样上进行，用螺钉旋具施加Ⅲ栏规定的力矩。如果Ⅲ栏和IV栏的值是相同的，则只需进行用螺钉旋具做的试验，夹紧导线的螺钉和螺母应具有公制螺纹或类似螺距的螺纹和机械强度。注：目前，SI(国际单位制)螺纹、BA(美国协会)螺纹和UN(统一标准)螺纹均视为在螺矩上和机械强度上均可与米制ISO螺纹相似的螺纹。4)
试验期间，不得有会影响端子再度使用的损坏，诸如螺钉断裂或螺钉头槽、螺纹、垫圈或U型卡等的损坏。
罩式端子的规定标称直径，即是带槽螺栓的标称直径。试验用的螺钉旋具刀口形状必须适合于被试的螺钉头。应用平稳的力矩扭紧螺钉和螺母10.104试验在3个新样品上进行，每个夹紧件接上生产厂规定导线的根数、截面积和导线类型，并装4）本注仅给出国外相关信息。
在图105所示的设备上。
在每个新样品上进行以下的试验：a）截面积最细的最少根数的导线；b）截面积最粗的最少根数的导线；如适用：
截面积最细的最多根数的导线；d)
截面积最粗的最多根数的导线；GB13140.2—2008/IEC60998-2-1.2002截面积最细的最多根数的导线和截面积最粗的导线同时连接到夹紧件中。表103重物质量、高度和导线横截面积之间的关系导线横截面积，
套管孔径”
注1：附录DD给出了mm2与AWG的大致关系。注2：在美国，使用较高的重量值。5)高度/
与导线对应的重物/
a如果套管孔径太小，不把线芯拧为一束，导线便不能穿过的话，可选用大一号孔径的套管。b高度H的公差：士15mm。
注1：c),d)，e)与a),b)所示的导线截面积可能不同。注2：与设备成一体的夹紧件，不必提供整个设备。试验用的导线长度应比表103中规定的高度（H）长75mm。然后，将试验导线连接到夹紧件中，用10.103规定的力矩将夹紧螺钉或螺母拧紧。将一根导线端部穿过紧固板中相应尺寸的套管，紧固板位于试验装置下在表103规定的高度（H）平面处。套管位于水平平面中，使其中心线能作出直径为75mm的与夹紧件同心的同心圆，紧固板在水平面上以（10士2)r/min的速率旋转。夹紧件的口与套管的上表面之间的距离应在表103规定高度的15mm范围之内。套管可加润滑油以防止绝缘导线打结，绞扭或旋转。在导线的末端悬挂表103规定的重物，试验持续15min。试验期间，导线既不得滑出夹紧件也不得在夹紧件附近断裂，而且还不得损伤到本标准意义范围内的“不能再用”的程度。
5）本注仅给出国外相关信息。
