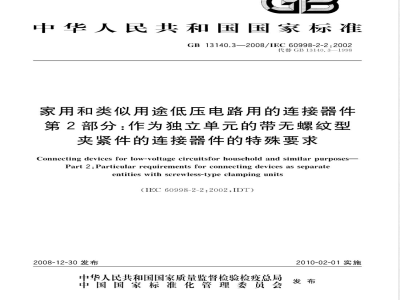

ICS 29.120.20
中华人民共和国国家标准
GB13140.3—2008/IEC60998-2-2:2002代替GB13140.3—1998
家用和类似用途低压电路用的连接器件第2部分：作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求
Connecting devices for low-voltage circuitsfor household and similar purposes-Part 2:Particular requirements for connecting devices as separateentities with screwless-type clamping units（IEC60998-2-2:2002,IDT）
2008-12-30 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-02-01实施
IEC前言
规范性引用文件
术语和定义
一般要求
试验中的一般说明
主要特性
防触电保护
导线的连接·
耐老化、防潮、防固体异物进人及防水的有害进人绝缘电阻和电气强度
机械强度
电气间隙和爬电距离·
绝缘材料的耐非正常热和耐燃，绝缘材料的耐电痕化
电磁兼容（EMC)要求
附录AA（规范性附录）提交试验的样品组数次
GB13140.3—2008/IEC60998-2-2:20029
附录BB（资料性附录）导线的横截面积mm2与北美国家所用的AWG线规之间的大致关系...·13附录CC（资料性附录）15.4的温升试验示例15
GB13140的本部分的全部技术内容为强制性GB13140.3—2008/IEC60998-2-2:2002GB13140《家用和类似用途低压电路用的连接器件》分为两部分：第1部分：通用要求（GB13140.1）第2部分：特殊要求（GB13140.213140.5）作为独立单元的带螺纹型夹紧件的连接器件的特殊要求；作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求；作为独立单元的带刺穿绝缘型夹紧件的连接器件的特殊要求；扭接式连接器件的特殊要求
本部分为GB13140第2部分中的“作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求”部分，编号为GB13140.3。
本部分应与GB13140.1配合使用。本部分等同采用IEC60998-2-2：2002《家用和类似用途低压电路用的连接器件第2-2部分：作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求》。本部分代替GB13140.3一1998《家用和类似用途低压电路用的连接器件第2-2部分：作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求》。本部分与GB13140.3一1998的主要变化如下：1）本部分的额定连接容量范围为0.2mm2～35mm2”，1998版标准的额定连接容量范围为“0.5mm2～35mm2”；要求符合的标准有变化，从“IEC60228”变化为GB/T3956一2008或GB/T18213—2000”。
2）本部分中，部分内容进行前后调整，如把端子的标志从第7章移至第8章，把14.101和14.102移至10.105和10.106。
表101中，把与北美国家所用的AWG线规之间的比较独立出来，在附录BB中列出。3）
第14章：增加了“弯曲试验”。4）
增加15.4，给出温升试验的示例。6）
15.101中增加了对试验电流的施加时间要求7）
第17章：删去了“穿通密封胶的距离”的内容。增加“第20章电磁兼容（EMC)要求”一章。8）
增加了两个资料性附录，即附录BB(导线的横截面积mm2与北美国家所用的AWG线规之间9）
的大致关系）和附录CC（15.4的温升试验示例）。本部分的附录AA是规范性附录，附录BB和附录CC是资料性附录。本部分由中国电器工业协会提出本部分由全国电器附件标准化技术委员会（SAC/TC67)归口。本部分起草单位：中国电器科学研究院、宁波速普电子有限公司、浙江跃华电讯有限公司、万可电子（天津)有限公司、广州威凯检测技术研究所。本部分主要起草人：徐艳容、马定国、王圣、毛用志。本部分所代替标准的历次版本发布情况为：GB13140.3—1998。
GB13140.3—2008/IEC60998-2-2:2002IEC前言
1）国际电工委员会（IEC)是由各个国家电工委员会（IEC国家委员会）组成的世界性标准化组织。IEC的崇旨是促进在与电工和电子领域标准化有关问题上的国际合作。为此目的，IEC除了开展其他活动外，还出版国际标准。这些标准的制定是委托各技术委员会来完成的。IEC的成员国家委员会，只要对制定的标准感兴趣，均可参加其制定工作。与IEC联络的国际、政府和非政府组织亦可参加标准制定工作。IEC和世界标准化组织（ISO)遵照双方协议规定的条件密切合作。
2）由所有对该问题特别关切的国家委员会都参加的技术委员会所制定的IEC有关技术问题的正式决议或协议，尽可能地表达了对所涉及的问题在国际上的一致意见。这些正式决议或协议以标准、技术报告或导则的形式出版并推荐给国际上使用，并在此意义上3）
为各国家委员会所接受。
为了促进国际上的统一，IEC各国家委员会应明确地、最大限度地将IEC国际标准转化为国4）
家或地区性标准。IEC标准和相应的国家或地区性标准之间如有任何差异应在国家标准或地区性标准中清楚地注明。
5）要注意本国际标准的某些成分可能是专利权的对象。IEC应没有责任确认任何或所有这样的专利权。
6）IEC并未制定任何认可标志的程序，当某一设备宣称其符合IEC的某一项标准时，IEC对此不负任何责任。
IEC60998-2-2由IEC第23（电器附件）技术委员会的23F（连接器件）分技术委员会制定。本部分的第二版取代1991的第一版，构成一个技术的修订本本部分根据IEC104导则具有安全标准系列。本部分以下列文件为基础：
23F/143/FDIS
本部分表决的详情，请见上表所列的表决结果的报告。本部分已根据ISO/IEC导则第2部分进行起草。表决报告
23F/149/RVD
本部分构成IEC60998系列标准的第2-2部分，系列标准的通用名称为家用和类似用途低压电路用的连接器件。这个系列由本第1部分（通用要求）和各个第2部分（特殊要求）组成。当本部分标准出版时，下述部分的标准已经出版：第1部分：通用要求；
第2-1部分：作为独立单元的带螺纹型夹紧件的连接器件的特殊要求；一第2-2部分：作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求；第2-3部分：作为独立单元的带刺穿绝缘型夹紧件的连接器件的特殊要求；一第2-4部分：扭接式连接器件的特殊要求，本2-2部分要与IEC60998-1结合使用，它是在IEC60998-1的第2版（2002）的基础上建立起来的。
本第2部分增补或修改了IEC60998-1的相应章条，从而将其转化为IEC标准：作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求。N
GB13140.3—2008/IEC60998-2-2:2002如果“第1部分”中的某特殊条款在本“第2部分”中没有提及，则该条款可以合理地使用。如果在本部分中标明“增加”、“修改”或“代替”，则“第2部分”中对应的内容都要做相应的修改在本部分中：
a）采用下列印刷体：
要求：罗马字体；
一试验规范：斜体；
一注释：小罗马字体。
b）对“第1部分”增加的条、图从101开始编号；增加的附录编号为AA、BB等。本委员会决定本部分的内容在2010年以前将维持不变，届时本部分将会：·重新确认；
·废止；
·由修订版本取代；或
·被修改。
1范围
GB13140.3—2008/IEC60998-2-2:2002家用和类似用途低压电路用的连接器件第2部分：作为独立单元的带无螺纹型夹紧件的连接器件的特殊要求
GB13140.1—2008的该章适用。
增加：
GB13140的本部分适用于主要用以连接未经特别处理的导线的带无螺纹型夹紧件的连接器件。在本部分中，无螺纹型端子简称为端子。注：本部分不包括刺穿绝缘式连接器件（GB13140.4），扭接式连接器件（GB13140.5）和扁形快速连接端头(GB 17196)。
2规范性引用文件
下列文件中的条款通过GB13140的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB13140.1—2008的该章适用。
3术语和定义
GB13140.1一2008的该章做下述变动后适用，增加：
无螺纹型端子screwless-typeterminal可直接或间接通过弹簧、楔块或类似物进行接、拆两根或多根导线的端子。注：无螺纹型端子的示例由图102给出。3.101.1
通用端子universalterminal
能接、拆所有类型（硬或软)导线的端子。3.101.2
非通用端子non-universalterminal仅能接、拆某一种类型导线（例如：仅是实心导线或仅是硬（实心和绞合)导线）的端子。3.101.3
推线端子push-wireterminal
将硬（实心或绞合)导线推进端子里进行连接的非通用端子。4一般要求
GB13140.1—2008的该章适用。
GB13140.3—2008/IEC60998-2-2:20025试验中的一般说明
GB13140.1一2008的该章做下述变动后适用。5.3
代替：
试验应按附录AA为每组样品规定的顺序进行。5.4用下述内容代替第一句话：
待试的新样品所需数量及分组方法见附录AA，如果所有试验合格则认为满足本部分要求。6主要特性
GB13140.1一2008的该章适用。
7分类
GB13140.1一2008的该章做下述变动后适用，增加：
7.101按端子所能接纳的导线类型分类：7.101.1通用端子
2非通用端子：
实心导线专用端子；
硬导线专用端子；
软导线专用端子。
8标志
GB13140.1一2008的该章做下述变动后适用增加：
8.101按7.101.2规定分类的非通用端子应给出下述标志：实心导线专用端子应标出字母“s\或“sol”；硬导线专用端子应标出字母“”；软导线专用端子应标出字母“”。标志应标在产品上或最小的包装单元上，或者在技术资料和/或样品目录里说明。8.102要有指示出导线插人端子前需剥去的绝缘长度的相应标志，该标志应标在产品上或标在最小的包装单元上，或者在技术资料和/或样品目录里说明。9防触电保护
GB13140.1—2008的该章适用。
10导线的连接
GB13140.1一2008的该章做下述变动后适用。增加：
10.101导线的接或拆：免费标准bzxz.net
应使用通用工具或使用与端子成一整体的便利装置打开端子并辅助将导线插入或拔出（例如通用端子)；
或使用简单插入的方法。在拆导线时，应采用除拽拉导线外的操作手段（例如推线端子）。2端子应能接入两根或多根标称横截面积或结构（如适用)相同或者不相同的导线。10.102
通用端子应能接入硬（实心或绞合)和软的未经特别处理的导线。2
非通用端子应能接人由制造厂规定的类型的导线。GB13140.3—2008/IEC60998-2-2.2002夹紧件的额定连接容量与可连接的导线之间的关系，以及导线直径的数值等由表101给出。10.103
每个端子应允许连接如表101所示的、与额定连接容量相对应的横截面积和类型的导线，此外，端子还应至少能连接两个相邻的更小横截面积的导线，例如：a)
额定连接容量为1mm2的端子，应可靠地夹紧一根0.5mm2、0.75mm和1mm2的硬和/或软的导线；
额定连接容量为10mm2的端子，应可靠地夹紧4mm2、6mm2和10mm2的硬导线和/或b）
4mm2和6mm2的软导线；
额定连接容量为25mm2的端子，应可靠地夹紧10mm2、16mm2和25mm2的硬导线和/或6mm2、10mm2和16mm的软导线；
仅连接软导线且额定连接容量为25mm2的端子，应可靠地夹紧10mm2、16mm2和25mm的软导线。
（例外情况：特殊类型的端子可以接入比制造厂规定的横截面积范围更小的导线。）表101
额定连接容量和可连接的导线
可连接的导线及其理论直径
额定连接容量/mm2
导线横截面积/mm2
硬导线
实心Φ/mm
注1：在附录BB的表BB.2中给出与AWG的对应值。绞合Φ/mm
软导线
导线横截面积/mm
注2：硬导线和软导线的最大直径以GB/T3956一2008和GB/T18213一2000的表1为基础，而AWG导线则是以ASTMB172-71，ICEA出版物S-19-81,ICEA出版物S-66-524和ICEA出版物S-65-516为基础。1根据GB/T3956—2008的规定，这些仅是5类软导线的尺寸。10.104是否符合10.101～10.103的要求，可通过视检和下述试验来确定10.104.1取三个新的端子进行试验，端子要接上符合表101规定的类型和横截面积的铜导线，把最小和最大直径的导线接人每个夹紧件。先将最小直径的导线接、拆各5次，然后再将最大直径的导线接、拆各5次。每次均要用新的导线，但第5次除外。第5次时，用第4次使用过的导线，并要求夹在第4次被夹的相同位置上。
每次插入时，应将导线尽可能地推进端子里，或插入至能明显看到充分连接为止。该注仅给出国外的相关信息。
