本标准为数据处理系统之间用作数据交换的130mm、位密度为13262磁通翻转/弧度的软磁盘规定了已记录信号的质量、磁道配置和磁道格式。 GB/T 15131.3-1995 信息处理 数据交换用130mm改进调频制记录的位密度为13262磁通翻转/弧度、每面80条磁道的软磁盘 第三部分:磁道格式B(用于80条磁道) GB/T15131.3-1995 标准下载解压密码：www.bzxz.net

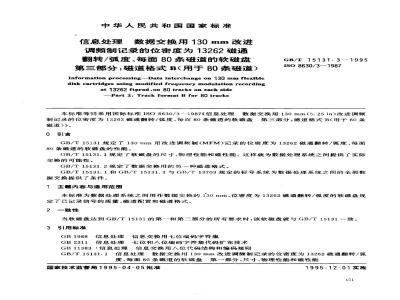

中华人民共和国国家标准
信息处理数据交换用130mm改进
调频制记录的位密度为13262磁通翻转/弧度、每面80条磁道的软磁盘第三部分：磁道格式B（用于80条磁道）Information processing-Data interchange on 130 mm flexibledisk cartridges using modified frequency modulation recordingat 13262 ftprad,on 80 tracks on each sidePart 3: Track format B for 80 tracksGB/T15131.3—1995
ISO8630/3—1987
本标准等同采用国际标准ISO8630/3--1987信息处理数据交换用130mm（5.25in）改进调频制记录的位密度为13262磁通翻转/弧度、每面80条磁道的软磁盘第三部分：磁道格式B（用于80条磁道)》。
0引言
GB/T15131规定了130mm用改进调频制（MFM)记录的位密度为13262磁通翻转/弧度、每面80条磁道的软磁盘的性能。
GB/T15131.1规定了软磁盘的尺寸、物理性能和磁性能。这样就为数据处理系统之间提供了实际交换的可能性。
GB/T15131.2规定了数据交换用的另一种磁道格式。GB/T15131.1和GB/T15131.3与GB/T13703规定的标号系统为数据处理系统之间的全部数据交换提供了条件。
1主题内容与适用范围
本标准为数据处理系统之间用作数据交换的130mm、位密度为13262磁通翻转/弧度的软磁盘规定了已记录信号的质量、磁道配置和磁道格式。2一致性
当软磁盘达到GB/T15131的第一和第三部分的所有要求时，该软磁盘就与GB/T15131一致。3引用标准
GB1988信息处理信息交换用七位编码字符集GB2311信息处理七位和八位编码字符集代码扩充技术GB11383！信息处理信息交换用八位代码结构和编码规则GB/T15131.1信息处理数据交换用130mm改进调频制记录的位密度为13262磁通翻转/弧度、每面80条磁道的软磁盘第一部分：尺寸、物理性能和磁性能国家技术监督局1995-04-05批准1995-12-01实施
GB/T 15131.3—1995
GB/T15131.2信息处理数据交换用130mm改进调频制记录的位密度为13262磁通翻转/弧度、每面80条磁道的软磁盘第二部分：磁道格式A（用于77条磁道）GB/T13703信息处理，信息交换用软磁盘盘卷和文卷结构4一般要求
4.1记录方式
记录方式为改进调频制（MFM）。其条件为：a。在每个含“1”的位单元中心写一个磁通翻转，b。在连续含“0的位单元之间的每个单元边界写一个磁通翻转。在4.12条中的规定例外。
4.2已记录的软磁盘的磁道位置公差在GB/T15131.1中规定的整个使用环境条件下，已记录磁道的中心线应在公称位置的±0.0425mm以内。
4.3记录偏离角
在写入或读出一个磁通翻转瞬间，该磁通翻转与径向可以有0°士18°的角度。注：由于可能以4.2和4.3条中给出的公差极限值写入或重写磁道，一部分原来的信息可能遗留在新写入数据的某一边，读出时会造成不需要的噪声。因此，有必要采用写后抹的方法修整磁道边缘。4.4记录密度
4.4.1公称记录密度为13262磁通翻转/弧孤度。公称位单元长度为75.5urad。4.4.2长项的平均位单元长度应是整个扇段上测得的位单元长度的平均值。它应在公称位单元长度的士3.0%以内。
4.4.3短项的平均位单元长度（相对于特定的位单元）应是其前面8个位单元长度的平均值。它应在长项平均位单元长度的士8%以内。4.5磁通翻转间距（见图1）
130%～165%
185%225%
磁通翻转之间的瞬时间距受读和写过程、记录位的顺序(脉冲拥挤效应)及其他因素的影响。翻转的位置规定为读出时信号峰的位置。测试用蜂值读出放大器进行L见附录B(参考件）和附录C(参考件。
4.5.1连续“1”的磁通翻转之间的间距应为短项平均位单元长度的80%～120%。4.5.2两个“0”之间的磁通翻转，与其前面的\1”或后面的“1”磁通翻转之间的间距应为短项平均位单元长度的130%～165%。
4.5.3在两个“1”之间只有1个\0”时，两个“1\磁通翻转之间的间距应为短项平均位单元长度的185%~225%。
4.6平均信号幅度
GB/T15131.3—1995
数据交换用软磁盘每一面的任何磁道（见GB/T15131.1）上的平均信号幅度应小于1f的标准基准幅度SRAr的160%，并且大于2f的标准基准幅度SRAz的40%。4.7字节
字节是一组8位位置的组合，用B1到B8标识，每个位置上的位应为\0\或\1”。4.8扇段
所有磁道都分为15个512个字节的扇段。4.9柱面
具有相同磁道号的一对磁道（磁盘的每面各有一条磁道)。4.10柱面序号
柱面号用两位数字表示，它与柱面上磁道的磁道序号相同。4.11—条磁道的数据容量
条磁道的数据容量为7680个字节。4.12十六进制记数法
用十六进制记数法代表下列字节：(00)代表(B8～B1)=00000000
(01)代表(B8～B1)=00000001
(02)代表(B8～B1)=00000010
(4E)代表(B8～B1)01001110
(FE)代表(B8～B1)=11111110
(FB)代表(B8~~B1)=11111011
(A1)*代表(B8～B1)=10100001
其中，B3和B4之间没有边界翻转。4.13误差校验字符(EDC)
两个EDC字节由硬件产生，即通过-一个16位移位寄存器由相关的位（见后面的对磁道每一部分的规定)串行移位产生的见附录A(参考件)]。其生成多项式为：X16 +X12 + X5 + 1
5磁道配置
格式化后，每条磁道应有15个能使用的扇段。每条磁道的磁道配置如图2所示。索引间隙
5.1索引间隙
称识符
标识衍间隙
第1扇段
数据块
数据块
数据块
数据块
第15扇段
避道阅隙
在公称记录密度下，这个字段应不少于32个字节，但不多于146个字节。其内容除了不能包括（A1）*字节外，没有其他要求。453
GB/T15131.3-1995
当索引窗口被检出时即开始写索引间隙。由于后来的重写，前16个字节中任何一个可能是不确定5.2扇段标识符
这个字段如表1所示。
标识符标记
3个字节
12个字节
5.2.1标识符标记
这个字段包括16个字节：
12个(00)字节；
3个(A1)\字节；
1 个(FE)字节。
5.2.2地址标识符
这个字段包括6个字节。
5.2.2.1磁道地址
这个字段包括2个字节：
柱面地址(C)
1个字节
磁道地址
1个字节
1个字节
(00)或(01)
1个字节
1个字节
2个字节
这个字段用二进制记数法表示柱面序号，它从最外面的00柱面到最里面的79柱面顺序编号。b．面的序号（面）
这个字段表示磁盘的面。在0面，面的序号在所有磁道上均为（00）。在1面，面的序号在所有磁道上均为(01)。
5.2.2.2扇段序号(S)
第兰个字节用二进制记数法表示扇段序号，它从第一个扇段的01到最后一个扇段的15。这些扇段可以按照扇段序号的任何顺序记录。5.2.2.3第四个字节
第四个字节总是一个（02)字节。5.2.2.4EDC免费标准bzxz.net
这两个字节应按4.13条的规定，采用从标识符标记的第一个（A1）\字节（见5.2.1条）开始，到地址标识符的第四个字节（见5.2.2.3条）结束的扇段标识符字节生成。如果EDC是不正确的，这个扇段就是一个缺陷扇段。GB/T13703规定了缺陷扇段的处理方法。5.3标识符间隙
这个字段包括22个起初记录的（4E）字节。由于重写，这些字节可能成为不确定的。5.4数据块
这个字段如表2所示。
12个字节
5.4.1数据标记
3个字节
这个字段包括16个字节：
12个(00)字节；
3个A1)*字节；
1个(FB)字节。
5.4.2数据字段
GB/T 15131.3--1995
1个字节
数据字段
512个字节
2个字节
这个字段包括512个字节。如果组成的字节少于规定的字节数，则剩余部分用（00)字节填补。5.4.3 EDC
这两个字节应按4.13条的规定，采用从数据标记的第一个（A1）*字节（见5.4.1条）开始，到数据字段的最后一个字节（见5.4.2条)结束的数据块字节生成。如果EDC是不正确的，这个扇段就是：个缺陷扇段。GB/T13703规定了缺陷扇段的处理方法。5.5数据块间隙
这个字段包括84个起初记录的（4E)字节。由于重写，这些字节可能成为不确定的。它被记录在每个数据块之后，同时位于下一个扇段标识符之前。最后一个数据块之后的数据块间隙位于磁道间隙之前。
5.6磁道间隙
这个字段应紧接在最后一个扇段的数据块间隙之后。写(4E)字节直到检出索引孔为止，除非在写入最后一个数据块间隙时就检测到索引窗口，此时应没有磁道间隙。6数据的编码表示法
6.1标准
数据字段内容应根据有关的信息编码国家标准进行记录和解释，例如，GB1988、GB2311或GB11383。
6.2编码方法
6.2.1当按照编码方法要求时，数据字段应看作是八位字节的有序序列。在每一个字节中，位的位置由B8到B1标识。高位记录在B8位置上，低位记录在B1位置上。记录顺序应为高位在前。
当数据按照八位代码编码时，二进制位的位权如表3所示。当数据按照七位代码编码时，位的位置B8为*0”。数据应在B7~~B1位置上编码，并使用表3所示的相同的位权。
6.2.2当按照编码方法要求时，数据字段应看作是二进制位位置的有序序列，每一位置包含个二进制位。
位的位置
GB/T 15131.3—1995
附录A
EDC 的执行过程
（参考件）
图A1是可用于生成EDC字节的移位寄存器的反馈连接框图。操作前，先将移位寄存器的所有位都置于“1”。把输入数据与寄存器的C15的存数相加（异或)以形成反馈。此反馈信号依次与C.和Cn的存数相加(异或）。移位时，异或门的输出分别送入C。、Cs、C12。当最后一个数据位加完后，寄存器再按上述规定移位一欢。
此时，寄存器存有EDC字节。
如在EDC字节写入时寄存器仍在移位，则用控制信号禁止异或操作。为了在读出时检测有无错误，数据位应严格按照写入时的相同方式加到移位寄存器。数据输入后，将EDC字节也当作数据送入移位寄存器。最后一次移位后，只要记录无误，移位寄存器的存数将为全“o\。
输出输入
（写EDC）
附录B
测量磁通翻转间距的步骤和设备（参考件）
B1一般说明
本附录规定了在130mm改进调频制记录的密度为13262磁通翻转/弧度的双面软磁盘上测量磁通翻转间距的步骤和设备。
B2格式
被测磁盘应该由数据交换用磁盘驱动器写入。在两面的00和76磁道上进行测试。在所有测试磁道上重复写入测试花样码11011011(DB)和11011100(DC)。B3测试设备
B3.1磁盘驱动器
在整个旋转期间，磁盘驱动器的平均转速应为360士3r/min。32us内的平均角速度应不超过整个旋转期间平均角速度的0.5%。B3.2磁头
B3.2.1分辨率
GB/T 15131.3—1995
当采用校正系数已知的基准软磁盘（RM8630)和已规定的测试记录电流记录时，在0面76磁道和1面68磁道上磁头的绝对分辨率应为55%～65%。磁头的谐振频率不应低于500000Hz。不能用改变磁头负载阻抗的办法改变分辨率。分辨率应该在B3.3.1条中规定的放大器输出端测量。B3.2.2偏离角
在测试的驱动器中，磁头在磁盘的半径方向允许有0°士6'的间隙偏离角。B3.2.3接触
在媒体测试时，磁头和媒体应处于良好的接触状态。B3.3，读电路
B3.3.1读放大器
读放大器从1000Hz至375000Hz频段里应有一个不超过士1dB的平坦响应曲线，并且不发生幅度饱和。
B3.3.2峰值读出放大器
峰值读出用一台微分和限幅放大器测量。B3.4测量时间间隔的设备
时间间隔计数器能够测量2us到最短为5ns的时间间隔。可以用脉冲示波器进行测量。
B4测量步骤
B4.1磁道翻转间距的测量
磁通翻转位置应该在信号读出峰值处测量。磁通翻转间距应由B3.3条中规定的读通道放大器测出的脉冲时间间隔来度量。B4.2所有磁道的磁通翻转间距
测量的时间间隔t 到 ts 如图 B1 所示。DB
4.5.1条对应1和t2;4.5.2条对应t和t4;4.5.3条对应ts附录C
MFM记录法译码的数据分离器
（参考件）
C1在0面00磁道，双频制用公称磁通翻转周期表示，其周期为：t代表\1”位；
2t代表\0”位。
其中:t=2 μs
GB/T15131.3—1995
数据分离器应能够分辨出2us的时间差。它能够用数字数据分离器或固定计时器圆满地实现。C2在其余所有磁道，改进调频制(MFM)记录方式给出的公称磁通翻转间距为：t代表花样码11或000；
3t/2代表花样码10或01；
2t代表花样码101。
数据分离器应能够分辨出1us的时间差。要实现这点，并且保证低的错误率，数据分离器不能工作在一个固定周期，而应能够随位单元长度变化。可以通过各种技术途径去实现动态数据分离。目前最成熟的方法是在一个锁相振荡器的基础上构成模拟数据分离器，它能够满足必要的可靠性。附加说明：
本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口。本标准由电子工业部太原磁记录技术研究所、电子工业部标准化研究所负责起草。本标雅主要起草人李健郑洪仁、李桂新、董承举、王大兰。458
