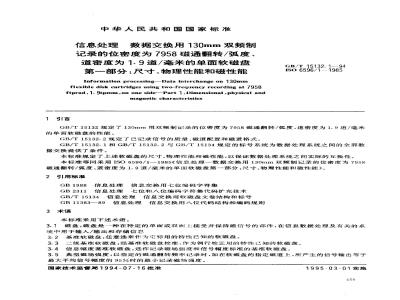

中华人民共和国国家标准
信息处理数据交换用130mm双频制记录的位密度为7958磁通翻转/弧度、道密度为1.9道/毫米的单面软磁盘第一部分：尺寸、物理性能和磁性能Information processing-Data interchange on 130mmflexible disk cartridges using two-frequency recording at 7958ftprad, 1. 9tpmm,on one side-Part 1 : Dimensional ,physical andmagnetic characteristics
1引言
GB/T 15132. 1-94
ISO 6596/1-1985
GB/T15132规定了130mm用双频制记录的位密度为7958磁通翻转/弧度、道密度为1.9道/毫米的单面软磁盘的性能。
GB/T15132.2规定了已记录信号的质量、磁道配置和磁道格式。GB/T15132.1和GB/T15132.2与GB/T15134规定的标号系统为数据处理系统之间的全部数据交换提供了条件。
本标准规定了上述软磁盘的尺寸、物理性能和磁性能，以保证数据处理系统之间实际的互换性。本标准等同采用ISO6596/1—1985《信息处理-数据交换用130mm双频制记录的位密度为7958磁通翻转/弧度、道密度为1.9道/毫米的单面软磁盘第一部分：尺寸、物理性能和磁性能》。2引用标准
GB1988信息处理信息交换用七位编码字符集GB2311信息处理七位和八位编码字符集代码扩充技术GB/T15134信息处理信息交换用软磁盘文卷结构和标号GB11383—89信息处理信息交换用八位代码结构和编码规则3术语
本标准采用下述术语。
3.1磁盘：磁盘是一种在特定的单面或双面上接受并保持磁信号的部件，在信息数据处理及有关的系统中用于输入/输出和存储信息
3.2基准软磁盘：任意选来作为定标用的特性已知的软磁盘。3.3二级基准软磁盘：经基准软磁盘校准，作为例行校正用的特性已知的软磁盘。3.4信息幅度基准软磁盘：选作记录磁场强度和信号幅度标准的基准软磁盘。3.5典型磁场强度：以指定的磁通翻转频率记录时，加在软磁盘的指定磁道上，所产生的信号输出等于最大平均信号幅度的95%时的最小记录磁场强度。国家技术监督局1994-07-16批准1995-03-01实施
GB/T 15132.1—94
3.6基准磁场强度：信号幅度基准软磁盘的典型磁场强度。3.7测试记录电流：在00磁道上以125000磁通翻转/秒的频率记录时，其大小相当于产生基准磁场强度电流的145%～155%的电流。
3.8标准基准幅度，在00磁道和34磁道上，分别以125000磁通翻转/秒和250000磁通翻转/秒的频率记录时，以相应的测试记录电流，从信号幅度基准软磁盘上得到的平均信号幅度（见8.2）。3.9平均信号幅度：整条磁道上所测得的峰一峰输出电压的算术平均值。3.10接触式记录：操作时，磁盘的磁表面与磁头处于实际的接触状态。3.11格式化：在磁盘表面上写入特有的控制信息，按控制信息确定35条实际磁道和实际记录的地址。3.12初始化：在进行一般性数据处理和使用之前，预先在软磁盘上写入卷标号、错误映象标号(ERMAP)和其他所需信息的操作。3.13记录区：磁头与磁盘表面能够接触的区域。4
一般说明
4.1．总图
典型的软磁盘如图1至图3所示。图1为软磁盘的俯视图，0面朝上。图2为沿图1的A一A横截面的剖视图。b.
图3为装有软磁盘的保护外套，1面朝上。4.2主要组成部分
软磁盘的主要组成部分为：
记录磁盘，
里衬，
封罩。
软磁盘被装入外套内。
中心密口
素引密口
图1软磁盘
磁头留口
4.3说明
GB/T 15132.1-94
2229299992229
图２A—A剖面图
图3带软磁盘的保护外套
标等区
封罩呈正方形，其两面均有一个中心窗口，一个索引窗口和一个磁头窗口。里衬固定在封罩的内表面。它有两层，磁盘位于其间，里衬与封罩具有相同的窗口。磁盘只有一一个中心窗口和一个索引窗口。4.4可选的外形结构
封罩的互换性允许它的结构有些变化。它可以带折边（如图所示的三个折边，或不带折边）；也可以在基准边上带槽口。
5一般要求
5.1环境和运输
5.1.1测试环境
为了验证软磁盘是否符合本标准的要求，应在下列条件下进行测试和测量：a.
温度：23±2℃；
相对湿度：40%～60%；
测试前的适应：最少24h。
GB/T 15132.1—94
温度和相对湿度的测量应在最接近软磁盘的周围空气中进行。磁盘表面任一点的杂散磁场强度，包括来自记录磁头的综合影响，不应超过4000A/m。5.1.2使用环境
数据交换用的软磁盘应在下列条件下使用：a.
温度：10~51.5℃；
相对湿度：20%～80%；
湿球温度：小于29℃。
温度和相对湿度的测量应在最接近软磁盘的周围空气中进行。建议温度的变化率不要超过20℃/h。
在软磁盘上或其内部不得附着水份。磁盘表面任一点的杂散磁场强度，包括来自记录磁头的综合影响，不应超过4000A/m。5.1.3存放环境
在存放期间，建议软磁盘保持在下列条件下：温度：4~51.5℃；
相对湿度：8%~80% 。
每个软磁盘都应放入外套内，并直立放置。周围的杂散磁场强度不应超过4000A/m。注：软磁盘景露在温度和湿度超出使用环境时，其性能可能有所降低。这种软磁盘在使用前应在使用环境中进行不少于24h的适应处理。
5.1.4运输
发货人要负责采取措施，保证软磁盘在运输途中不受损伤。软磁盘应放在外套内，并连同外套置于保护封装中。包装箱应无尘土杂物，内表面清洁，防尘防水。软磁盘和外层包装箱的外表面之间要有足够的间隔，使各种杂散磁场对软盘的损害小到忽略不计。建议不要超出如下的条件：
温度：—40~～51.5℃；
最大的温度变化率：20℃/h，
相对湿度：8%~90%。
在软磁盘的内部或其上面不得凝结水珠。5.1.5维护
软磁盘脱离外套放置的时间尽可能短。当使用软磁盘时，操作人员不要触及磁盘的磁表面，并要避免直接暴露在阳光下、潮气里和灰尘中。5.2材料
5.2.1封罩
封罩可以用任何合适的材料制成。5.2.2里衬
里衬的材料应能阻挡灰尘，又不损伤磁盘。5.2.3磁盘
用磁性材料(如Y-Fe2O.)制成磁浆，涂敷在任何合适的材料(如双向拉伸聚对苯二甲酸乙二酯)上制成。
5.2.4外套
外套可以用任何合适的材料(如纸)制成。5.3旋转方向
GB/T 15132. 1--94
往封罩的0面看去，磁盘应作逆时针方向旋转。6结构尺寸
下列条款中所列举的结构尺寸如图4至图7所示。图4为封罩尺寸；bzxZ.net
图5为封罩的局部剖面图；
图6为磁盘尺寸；
图7为磁盘的剖面图。
所有尺寸均以封罩的基准边为基准（见图4)。6.1封罩
6.1.1形状
封罩呈正方形，四角为90°士30″；边长为：=133.3±0.4mm
6.1.2厚度
6.1.2.1封罩壁和里衬
应在和r2规定的区域内，其中：r=35mm
rz=50mm
并且用直径为15mm的量规对软磁盘施加1N的力时，封罩壁和里衬的厚度应为：e=0.45±0.15mm
6.1.2.2软磁盘
软磁盘的总厚度应为（见6.1.7）：1.2mm应按照附录A进行测量，
软磁盘能在落通规的狭缝中自由穿过，其狭缝宽为2.6+°5mm，深为150mm，两壁平滑而垂直。463
GB/T15132.1-94
图4封罩尺寸11
图5软磁盘厚度
采用说明：1】ISO6596/1·--1985原图有误。464
基准边
6.1.3中心窗口
中心窗口的直径为：
d,=39.7±0.2mm
其中心位置由1，确定：
12=66.65±0.30mm
6.1.4索引窗口
6.1.4.1位置
GB/T 15132. 1—94
图6磁盘尺寸
图7磁盘厚度
图8压垫区
索引窗口中心的位置由和确定：l3=42.10±0.25mm
4=60.00±0.25mm
6.1.4.2直径
索引窗口的直径为：
dz=6.35±0.20mm
6.1.5磁头窗口
6.1.5.1位置
磁头窗口最低点的位置由确定：Is=3.30±0.25mm
6.1.5.2尺寸
磁头窗口的宽度为：
ls=12.7±0.2mm
其两端的公称半径为：
r3=6.35mm
其长度为：
l=35.00±0.25mm
6.1.6基准边轮廓
GB/T 15132. 1-94
在1：确定的区域内，基准边轮廓应为凸圆，例如：由一个或几个最小半径为0.3mm的圆孤组成。其中：
lg=25mm
6.1.7封罩的结构
如果封罩有折边，其宽度应为：2gmar=12mm
软磁盘与折边的总厚度e2应满足6.1.2的条件（也见附录A)。6. 1.8槽口
沿基准边上可以有两个槽口。若有槽口，它们应在下面规定的区域内：tiomin - 48. 0mm
lumx= 58. Omm
T1zmin =- 75. 0mm
l13max=85.5mm
t14max =2. 0mm
6.1.9允写槽
允写槽的位置和尺寸由下面确定：lg=96.5±0.25mm
12o=6.35±0.13mm
l2=3.8±0.25mm
如果用任一方法将允写槽遮盖住，则在磁盘上的写入就被禁止。6.2里村
里衬应始终覆盖着记录区（见6.3.4）。然，里衬向封罩各个窗口的露出量不能超过0.5mm。6.3磁盘
6.3.1直径
磁盘的外径应为：
d: -- 130. 2±0. 2mm
磁盘的内径应为：
d.=28.575±0.025mm
6.3.2厚度
磁盘的厚度应为：
eg==0.080±0.010mm
6.3.3索引窗口
6.3.3.1位置
索引窗口的位置由r确定：
r-25.4±0.1mm
6.3.3.2直径
索引窗口的直径应为；
ds=2.54±0.10mm
6.3.4记录区
记录区由 rs和r。确定，其中：T5mx=31.3mm
remin =62. 5mm
为了便于说明，对两个面规定如下：GB/T 15132. 1—94
a。通过封罩的0面，能在磁盘上进行记录和存取的面是0面；b．另一面是1面。
7物理性能
7.1可燃性
制作软磁盘的材料，如果用火柴点燃，它不应在静止的二氧化碳气氛中继续燃烧。7.2磁盘的线性热膨胀系数
磁盘的热膨胀系数应为：（17士8)×10-\K-17.3磁盘的线性湿膨胀系数
磁盘的湿膨胀系数应为：(0~15）×10-6/%RH7.4不透明性
7.4.1封罩的不透明性
当按照附录B进行测量时，使用公称波长为940士10nm的发光二极管作为辐射光源，封罩的光透射率应小于 1%。
7.4.2磁盘的不透明性
当按照附录B进行测量时，使用公称波长为940士10nm的发光二极管作为辐射光源，磁盘的光透射率应小于1%。
7.5转矩
7.5.1起动转矩
在磁头和压垫未加载到软磁盘上时，起动转矩不应超过0.01N·m。7.5.2运行转矩
当软磁盘以300士6r/min的速度旋转时，在280±10mm的压垫表面上施加0.70±0.05N的力，压垫位置与磁头窗口平行，其位置由图8中的下列尺寸确定：167
lis=44mm
l16=55mm
h,=7mm
ng=35mm
GB/T 15132.1—94
使磁盘旋转的转矩应不超过0.03N·m。8磁性能
8.1磁道几何参数
8.1.1磁道数
为了数据交换（见附录D），在记录区（见6.3.4)内应有35条分离的同心圆磁道。8.1.2磁道宽度
盘面上记录的磁道宽度应为0.300土0.025mm。磁道间的区域应予抹除。在附录C中规定了种测量有效磁道宽度的方法。8.1.3磁道位置
8.1.3.1公称位置
所有磁道中心线半径R.(mm）的公称值应使用式(1)计算：R.=57.150-
式中:n—
相应磁道序号的数值。
用于数据交换(见附录D)时，n0～348.1.3.2磁道位置公差：
在测试环境条件（见5.1.1)下测量时，已记录的磁道中心线相对公称位置的公差应在士0.025mm以内。
8.1.4磁道序号
磁道序号用两位十进制数字(00～34)表示，从最外磁道(00)开始向内顺序编号（见附录D)。8.1.5索引
索引是确定磁道开始和终止的点。在检出索引窗口前缘的瞬间，索引正处在读写间隙之中。8.2功能测试
为了进行下列测试，写操作和读操作都使用同一台驱动器。8.2.1表面测试
表面的磁性能由下面给出的测试要求确定。8.2.1.1测试条件
磁盘应在300士6r/min的旋转速度下测试，采用的测试频率应为：1f=125000士125磁通翻转/秒
2f=250000士250磁通翻转/秒
每次测试都使用所规定的频率。8.2.1.2典型磁场强度
测试时磁盘的典型磁场强度应在基准磁场强度的土20%以内波动。应在00磁道使用1f的频率进行测量。
8.2.1.3平均信号幅度
当磁盘用测试记录电流记录，然后在一·个系统（被在相同的条件下记录的信号幅度基准软磁盘校正过）上读出时，被测磁盘的平均信号幅度应为：用1f在00磁道上记录时不大于标准基准幅度的130%；a.
GB/T 15132. 1-94
b.用2f在34磁道上记录时不小于标准基准幅度的80%。8.2.1.4分辨率
在34磁道上用测试记录电流记录后，其比值：2f 的平均信号幅度
1f的平均信号幅度
应大于信号幅度基准软磁盘相同比值的80%。8.2.1.5重写
在00磁道上先用1f以规定的测试记录电流记录，然后用2f重写一周，其比值：2f重写后的1f残余平均信号幅度1f起始记录后的平均信号幅度
应小于信号幅度基准软磁盘相同比值的100%。应使用选频电压表测量。
8.2.1.6调制
调制应为：
最大平均值一最小平均值、
最天平均值十最小平均值
最大平均值是具有最大幅度的那一部分磁道的调幅输出电压的平均值。最小平均值是具有最小幅度的那一部分磁道的调幅输出电压的平均值。输出电压应测量峰一峰值。应在大约2000个连续磁通翻转上取平均值。
在00磁道上用1f记录和在34磁道上用2f记录，其调制应小于10%。8.2.2磁道质量测试
用测试记录电流，使用2f在全部35条可用磁道的规定位置上完成。8.2.2.1漏脉冲
用规定的测试记录电流以2f写一条磁道。当测量基一峰值时，任何输出信号小于其前面的2000个连续磁通翻转输出电压峰一峰值的算术平均值一半的40%时为漏脉冲。
8.2.2.2冒脉冲
用规定的测试记录电流以2f写一条磁道。用等效于测试记录电流的恒定直流电抹一周。当测量基一峰值时，任何读出信号，包括统计噪音和磁盘的残余信号超过被测磁道平均信号幅度的一半的30%为冒脉冲。
8.2.3拒收准则
8.2:3.1缺陷磁道
连续检测时，在磁道的相同位置上发现有一个或多个漏脉冲或冒脉冲，该磁道即是一条缺陷磁道。连续检测的次数应由供求双方确定。8.2.3.2对磁道的要求
从供户最初得到的软磁盘应没有缺陷磁道。8.2.3.3拒收标准
不符合8.2.3.2项要求的软磁盘应予拒收。469
A1最大厚度
GB/T 15132.1-94
附录A
软磁盘厚度的测量
（补充件）
用图A1表示的量规测量各边的最大厚度。当最大为1N的力施加到软磁盘对面的边缘时，软磁盘至少能插入量规15mm。
图A1测量量规
A2最小厚度
用图A2表示的量规测量各边的最小厚度。量规长度为40mm。当施加1N的力时，软磁盘插入量规缝隙的深度小于1mm。
