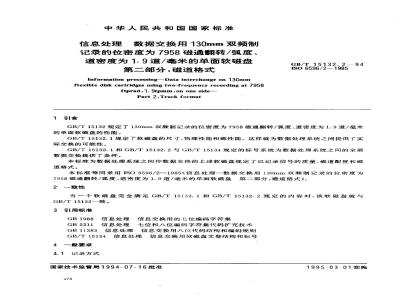

中华人民共和国国家标准
信息处理数据交换用130mm双频制记录的位密度为7958磁通翻转/弧度,道密度为1.9道/毫米的单面软磁盘第二部分:磁道格式
Information processing-Data interchange on 130mmflexible disk cartridges using two-frequency recording at 7958ftprad, 1. 9tpmm,on one side-Part 2: Track format
1引言
GB/T15132.2—94
ISO 6596/2-1985
GB/T15132规定了130mm双频制记录的位密度为7958磁通翻转/弧度、道密度为1.9道/毫米的单面软磁盘的性能。
GB/T15132.1规定了软磁盘的尺寸、物理性能和磁性能。这样就为数据处理系统之间提供了实际交换的可能性。
GB/T15132.1和GB/T15132.2与GB/T15134规定的标号系统为数据处理系统之间的全部数据交换提供了条件。
本标准为数据处理系统之间作数据交换的上述软磁盘规定了已记录信号的质量、磁道配置和磁道格式。
本标准等同采用ISO6596/2-1985《信息处理一数据交换用130mm双频制记录的位密度为7958磁通翻转/弧度、道密度为1.9道/毫米的单面软磁盘第二部分:磁道格式》。2—致性
当一个软磁盘完全满足GB/T15132.1和GB/T15132.2规定的内容时,该软磁盘就与GB/T15132一致。
3引用标准
GB1988信息处理信息交换用的七位编码字符集GB2311信息处理七位和八位编码字符集代码扩充技术GB11383信息处理信息交换用八位代码结构和编码规则GB/T15134信息处理信息交换用软磁盘文卷结构和标号4一般要求
4.1记录方式
国家技术监督局1994-07-16批准476
1995-03-01实施
GB/T15132.2—94
记录方式为双频制,其每个位单元的开始是一个时钟磁通翻转。两个时钟磁通翻转之间的一个数据磁通翻转表示“1”。4.10中的规定例外。4.2已记录的软磁盘的磁道位置公差在GB/T15132.1中规定的整个使用环境条件下,已记录的磁道中心线应在公称位置的士0.085mn以内。这个公差相当于标准偏差的两倍。4.3记录偏离角
在写入或读出一个磁通翻转瞬间,该磁通翻转与径向可以有0°士18°的角度。这个公差相当于标准偏差的两倍。
4.4记录密度
4.4.1公称记录密度为7958磁通翻转/孤度。在两个时钟磁通翻转之间所得到的公称间距(公称位单元长度)为251微弧度。
4.4.2长项的平均位单元长度应是整个扇段上测得的位单元长度的平均值。它应在公称位单元长度的士3.5%以内。
4.4.3短项的平均位单元长度(相对于特定的位单元)应是其前面8个位单元长度的平均值。它应在长项平均位单元长度的士8%以内。4.5磁通翻转间距(见图1)
.45% ~ 70%Www.bzxZ.net
90%~140%
45% ~ 70%
90% ~ 140%
60%~110%
磁通翻转之间的瞬时间距受读和写过程、记录位的顺序(脉冲拥挤效应)及其他因素的影响,翻转的位置规定为读出时信号峰值的位置。测试用峰值读出放大器进行【见附录C(参考件)】。4.5.1含有一个数据磁通翻转的两个时钟磁通翻转之间的间距或含有一个时钟磁通翻转的两个数据磁通翻转之间的间距应为公称位单元长度的90%~140%。4.5.2不含数据磁通翻转的两个时钟磁通翻转之间的间距或两个数据磁通翻转之间是一个漏时钟磁通翻转时的间距应为公称位单元长度的60%~110%。4.5.3数据磁通翻转与其前面的时钟磁通翻转(没有短缺时)之间的间距或时钟磁通翻转与其前面的数据磁通翻转(没有短缺时)之间的间距应为公称位单元长度的45%~70%。4.6平均信号幅度
数据交换用软磁盘任何无缺陷磁道上的平均信号幅度应小于00磁道上标准基准幅度的160%。并且大于34磁道上标准基准幅度的40%。4.7字节
字节是8位位置的组合,用B,到B:标识其中B:为最高有效位并首先记录。每个位置上的位应为\0”或“1”。
4.8扇段
00磁道分为16个扇段,其余磁道均分为9个扇段。4.9一条磁道的数据容量
00磁道的数据容量为2048个字节。其余磁道的容量均为2304个字节。4.10十六进制记数法
用十六进制记数法代表下列字节:477
(00)代表(Bg~B,)=00000000
(01)代表(B~B,)=00000001
(FF)代表(Bg~B,)=11111111
(FE)*代表(Bg~B,)=11111110
其中,Be、Bs、B,没有时钟翻转
(FB)*代表(B:~B)11111011
其中,B。、Bs、B没有时钟翻转。(F8)*代表(Bg~B,)=11111000
其中,B、Bs、B.没有时钟翻转。4.11误差检验字符(EDC)
GB/T.15132.2—94
两个EDC字节由硬件产生,即通过-一个16位移位寄存器由相关的位(见后面的对磁道每部分的规定)串行移位产生的(见附录B(参考件)),其生成多项式为:X15+X12+X5-+1
5第一次格式化后00磁道的磁道配罩第一次格式化后00磁道应有16个能使用的扇段。磁道配置如图2所示。素引
5.1索引间隙
标识符
标识符
第1扇段
数据块
数据块
数据块
第16扇段
数据块
在公称记录密度下,这个字段应包括16个(FF)字节。当索引窗口被检出时即开始写索引间隙。由于后来的重写,前8个字节中任何一个可能是不定的。5.2扇段标识符
这个字段如表1所示。
标识符标记
6个字节
1个字节
(FE)·
5.2.1标识符标记
这个字段包括7个字节:
a。6 个(00)字节
b。1个(FE)*字节。
5.2.2地址标识符
这个字段包括6个字节。
5.2.2.1磁道地址(T)
1个字节
1个字节
地址标识符
1个字节
磁道地址是地址标识符的第…个字节。它总是个(00)字节。5.2.2.2地址标识符的第二个字节478
1个字节
2个字节
第二个字节总是一个(00)字节。5.2.2.3扇段序号(S)
GB/T15132.2—94
第三个字节用二进制记数法表示扇段序号,它从第一个扇段的01到最后一个扇段的16。16个扇段按自然数顺序记录为:1、2、3·.15、16
5.2.2.4地址标识符的第四个字节第四个字节总是一个(00)字节。5.2.2.5EDC
这两个字节应按4.11的规定生成,它采用从标识符标记的(FE)*字节(见5.2.1)开始,到地址标识符的第四个字节(见5.2.2.4)结束的扇段标识符字节。5.3标识符间隙
这个字段包括11个起初记录的(FF)字节。5.4数据块
这个字段如表2所示。
数据标记
6个字节
5.4.1数据标记
这个字段包括:
6个(00)字节,
b、1个(FB)*字节。
5.4.2数据字段
1个字节
(FB)·
数据字段
128个字节
2个字节
这个字段包括128个字节。这个字段的内容(见7.3.2.4.2)除了正确的EDC外没有其他要求。5.4.3 EDC
这两个字节应按4.11的规定生成,它采用从数据标记的第七个字节(见5.4.1)开始,到数据字段的最后一个字节(见5.4.2)结束的数据块字节。5.5数据块间隙
这个字段包括27个起初记录的(FF)字节。它被记录在每个数据块之后,同时位于下一个扇段标识符之前。最后一个数据块之后的数据块间隙位于磁道间隙之前。5.6磁道间隙
这个字段应紧接在第16扇段的数据块间隙之后。写(FF)字节直到检出索引窗口为止。除非在写入最后一个数据块间隙时就检测到索引窗口,此时应没有磁道间隙。在公称密度下它应包括101个(FF)字节,由于后来的重写,它可能变为不定的。6第一次格式化后01~34磁道的磁道配置第一次格式化后,在每一个磁道上应有9个能使用的扇段。磁道配置如图3所示。479
6.1 索引间隙
标识待
GB/T 15132.2-
标识符
第1扇段
数据块
数据块
数据块
第9扇段
数据块
在公称记录密度下,这个字段包括16个(FF)字节。当索引窗口被检出时就开始写索引间隙。由于后来的重写,前8个字节中任何一个可能是不定的。6.2扇段标识符
这个字段如表3所示。
标识符标记
6个字节
1个字节
6.2.1标识符标记
这个字段包括7个字节:
6个(00)字节,
b.1个(FE)*字节。
6.2.2地址标识符
这个字段包括6个字节。
6.2.2.1磁道地址(T)
1个字节
1个字节
地址标识符
1个字节
1个字节
2个字节
磁道地址是地址标识符的第-一个字节,它用二进制记数法表示,从最外面的01磁道到最里面的32磁道顺序编号。
6.2.2.2磁道标识符的第二个字节第二个字节总是个(00)字节。
6.2.2.3扇段序号(S)
第三个学节用二进制记数法表示扇段序号,它从第一个扇段的01到最后一个扇段的09。9个扇段按自然数顺序记录为:
1,2.3.....8、9
6.2.2.4地址标识符的第四个字节第四个字节总是一个(01)字节。6. 2.2.5 EDC
这两个字节应按4.11的规定生成,它采用从标识符标记的(FE)字节(见6.2.1)开始、到地址标识符的第四个字节(见6.2.2.4)结束的扇段标识符字节。6.3标识符间隙
这个字段包括11个起初记录的(FF)字节。6.4数据块
这个字段如表4所示。
6个字节
数据标记
6.4.1数据标记
这个字段包括:
a.6个(00)字节;
b.1个(FB)*字节。
6.4.2数据字段
GB/T15132.2—94
数据字段
1个字节
256个字节
2个字节
这个字段包括256个字节。这个字段的内容(见7.3.2.4.2)除了正确的EDC外没有其他要求6.4.3 EDC
这两个字节应按4.11的规定生成,它采用从数据标记的第七个字节(见6.4.1)斤始.到数据学段的最后一个字节(见6.4.2)结束的数据块字节。6.5数据块间隙
这个字段包括38个起初记录的(FF)字节。它被记录在每个数据块之后.同时位于下--个扇段标识符之前。最后一个数据块之后的数据块间隙位于磁道间隙之前。6.6磁道间隙
这个字段紧接在第9扇段的数据块间隙之后。写(FF)字节直到检出索引窗口为止,除非在写入最后-一个数据块间隙时就检测到索引窗口,此时应没有磁道间隙。在公称密度下它应包括166个(FF)字节,由于后来的重写,它可能变成不定的。7数据交换用已记录软磁盘的磁道配置7.1字符的表示法
字符应由七位编码字符集(见GB1988)、七位编码字符集的扩充(见GB2311)或由八位编码字符集(国标待定)表示。
每个七位编码字符应记录在一个字节的B,到B的位置上。B:位应记录o”。其关系如表5所示。
七位组合的位
字节位的位置
王-一个字节的B。到B,的位置上。每个八位编码字符应记录在
其关系如表6所示。
八位组合的位
字节位的位置
7.2好磁道和坏磁道
一条好磁道是按照7.3已格式化的磁道,。
条坏磁道是按照7.4已经处理过的磁道。00磁道总是一条好磁道。
从01到34磁道最少有32条好磁道。7.3好磁道的磁道配置
00磁道参考第5章。
其余磁道参考第6章。
7.3.1索引间隙
说明见5.1和6.1。
7.3.2扇段标识符
7.3.2.1标识符标记
说明见5.2.1和6.2.1。
7.3.2.2地址标识符
这个字段包括6个字节。
7.3.2.2.1磁道地址(T)
GB/T 15132.294
这个字段用二进制记数法表示,它从最外面的00磁道到最里面的32磁道顺序编号。注:每条磁道有唯一的磁道号。这些磁道中的两条磁道仅在出现一条或两条缺陷磁道时方能使用。每一条好磁道占有唯一的磁道地址缺陷磁道不占有磁道地址。对于好磁道的磁道地址以磁道序号的增长顺序连续地给定。
7.3.2.2.2地址标识符的第二个字节第二个字节总是一个(00)字节。7.3.2.2.3扇段序号(S)
说明见5.2.2.3和6.2.2.3。
7.3.2.2.4地址标识符的第四个字节说明见5.2.2.4和6.2.2.4。
7. 3.2.2.5EDC
说明见5.2.2.5和6.2.2.5。
7.3.2.3标识符间隙
说明见5.3和6.3。由于后来的重写,这些字节可能变成不定的。7.3.2.4数据块
7.3.2.4.1数据标记
这个字段包括:
a 6 个(00)字节;
b.1 个字节。
第七个字节应为:
(FB)*表示该数据是有效的,而且整个数据字段可以读出;(F8)*表示该数据字段的第一个字节能被读出,并且按照GB/T15134解释。7.3.2.4.2数据字段
这个字段在00磁道包括128个字节,在其余磁道均包括256个字节。如果组成的字节少于规定的字节数,则剩余部分用(00)字节填补。00磁道的数据字段供操作系统和标号使用。7.3.2.4.3EDC
说明见5.4.3和6.4.3。
当扇段含有一个缺陷区域时,如果数据标记的第七个字节为(F8)*,而且数据字段的第一个字符为大写字母F,则EDC可能是正确的,也可能是不正确的。如果第一个字符为大写字母 D,那么 EDC应该是正确的。
在00磁道上只允许是大写字母D。7.3.2.5数据块间隙
GB/T 15132.2-94
这个字段记录在每个数据块之后,同时位于下一个扇段标识符之前。最后一个数据块之后的数据块间隙位于磁道间隙之前。
在00磁道上它包括27个起初记录的(FF)字节,而其他所有磁道上包括38(FF)字节。由于后来的重写,这些字节可能变成不定的。7.3.2.6磁道间隙
说明见5.6和6.6。
7.4坏磁道的配置
7.4.1字段的内容
坏磁道的这些字段应重新写入下列内容。7.4.1.1索引间隙
这个字段包括16个(FF)字节。
7.4.1.2扇段标识符
这个字段包括1个标识符标记和1个地址标识符,7.4.1.2.1标识符标记
这个字段包括7个字节:
6个(00)字节,
b.1个(FE)\字节。
7.4.1.2.2地址标识符
这个字段包括6个字节:
a.4个(FF)字节;
b.2个EDC字节。
这两个EDC字节应按4.11的规定生成。它采用从标识符标记的(FE)*字节(见5.2.1和6.2.1)开始,到上述4个(FF)字节结束的扇段标识符字节。7.4.1.3标识符间隙
这个字段包括11个(FF)字节。
7.4.1.4数据块
7.4.1.4.1数据标记
这个字段包括7个字节:
a.6个(00)字节;
b,1个字节。
第七个字节应为:
(FB)\表示该数据是有效的;
或(F8)”表示该数据字段是有缺陷的(见7.3.2.4.3)。7.4.1.4.2数据字段1
这个字段包括256个(00)字节或(FF)字节。7.4.1.4.3 EDC
说明见5.4.3、6.4.3和7.3.2.4.3。7.4.1.5数据块间隙
这个字段包括38个(FF)字节。
7.4.1.6磁道间隙
采用说明:
1)原文误为“数据块”。
说明见6.6。
7.4.2对磁道的要求
GB/T15132.2-94
每条坏磁道在它的9个扇段标识符中至少有一个扇段标识符具有7.4.1.2中规定的内容。如果不满足这个条件,那么这个软磁盘应被拒收。这些磁道的所有其他字段可能是不定的。484
GB/T 15132.2—94
附录A
附加磁道的使用
(参考件)
GB/T15132对全部用于数据交换的磁道,即00到34磁道做了规定,附加的35到39磁道并不要求全部用于数据交换。尺寸L,对于40条磁道的存取是足够的。为此,GB/T15132.1和GB/T15132.2中的下列条款的正文应为:对 GB/T 15132.1 :
8.1.1磁道数
在记录区(见6.3.4)内应有40条分离的同心圆磁道。在下列条款中,应将数字34改为39。8.1.3.1公称位置
8.1.4磁道序号
对 GB/T 15132. 2 :
在下列条款中,应将数字32改为37。6.2.2.1磁道地址(T)
7.3.2.2.1磁道地址(T)
附录B
EDC 的执行过程
(参考件)
图B1是可用于生成EDC字节的移位寄存器的反馈连接框图。操作前,先将移位寄存器的所有位都置于“1”。把输入数据与寄存器的Ci5的存数相加(异或)以形成反馈。此反馈信号再依次与C和Cn的存数相加(异或)。移位时,异或门的输出分别送入C。、C;和C12。当最后一个数据位加完后,寄存器再按上述规定移位-软。
此时,寄存器存有EDC字节。
如在EDC字节写入时寄存器仍在移位,则用控制信号禁止异或操作。为了在读出时检测有无错误,数据位应严格按照写入时的相同方式加到移位寄存器。数据输入后,将EDC字节也当作数据送入移位寄存器。最后一次移位后,只要记录无误,移位寄存器的存数将为全“0”。
写输出
C1一般说明
GB/T 15132.2—94
附录C
测量磁通翻转间距的步骤和设备(参考件)
本附录规定了在130mm双频制记录的密度为7958磁通翻转/弧度的单面软磁盘上测量磁通翻转间距的步骤和设备。
C2格式
被测磁盘应该由数据交换用磁盘驱动器写入。在00磁道和34磁道上进行测试。在每条被测磁道上分别写入花样码00100000(20)和11101111(EF)。C3测试设备
C3.1磁盘驱动器
在整个旋转期间,磁盘驱动器的平均转速应为300土3r/min,64μs内平均角速度不应超过整个旋转期间平均角速度的0.5%。
C3.2磁头
C3.2.1分辨率
当采用校正系数已知的基准软磁盘(RM6596)和已规定的测试记录电流记录时,在34磁道上磁头的绝对分辨率应为55%~65%。磁头的谐振频率不应低于250000Hz。不能用改变磁头负载阻抗的办法改变分辨率。分辨率应该在C3.3.1中规定的放大器输出端测量。C3.2.2偏离角
在测试的驱动器中磁头在磁盘的半径方向允许有0°士6'的间隙偏离角。C3.2.3接触
在媒体测试时,磁头和媒体应处于良好的接触状态。C3.3读电路
C3.3.1读放大器
读放大器从1000Hz至187500Hz频段里应有一个不超过士1dB的平滑响应曲线,并且不发生幅度饱和。
C3.3.2峰值读出放大器
峰值读出用一台微分和限幅放大器测量。C3.4测量时间间隔的设备
时间间隔计数器能够测量4μs到最短为10ns的时间间隔。可以用脉冲示波器进行测量。
C4测量步骤
C4.1磁通翻转间距的测量
磁通翻转位置应该在信号读出峰值处测量。磁通翻转间距应由C3.3中规定的读通道放大器测486
出的脉冲时间间隔来度量。
C4.2磁通翻转间距
GB/T 15132.2—94
测量的时间间隔t到ta如图C1所示。20
4.5.1条对应t和t2
4.5.2条对应t和t4
4. 5. 3 条对应 t5vtvty 和 t8附加说明:
本标准由中华人民共和国电子工业部提出。本标准由全国计算机与信息处理标准化技术委员会复核。本标准由电子工业部三十三所负责起草。本标准主要起草人董承举、李桂新、刘进英、王大兰、郑洪仁。ER
