GB 4706.1-2005的该章用下述内容代替：GB 4706.1的本部分规定了家用和类似用途制冷器具、冰淇淋机和制冰机的安全。本部分适用于单相器具额定电压不超过250V，其他器具不超过480V和以电池供电，直流电压不超过24V的下述器具：———家用和类似用途的制冷器具；———带有一个电动机压缩机的制冰机和打算装入冷冻食品储藏室的制冰机；———用于野营、旅游车和休闲船上的制冷器具和制冰机。这些器具可由电网供电、由单独的电池供电或由电网和单独电池中的某一种方式供电。本部分也适用于打算作为家用的冰淇淋机，其单相额定电压不超过２５０Ｖ，其他器具不超过４８０Ｖ。本部分也适用于家用和类似用途的使用可燃制冷剂的压缩式器具。本部分不包括产品性能标准中所涉及的制冷器具的结构和工作特性。不作为一般家用，但对公众仍可能引起危险的器具，例如商店、轻工业和农场中由不熟悉用电知识的人使用的器具也属于本部分的范围。本部分适用于器具出现的普通危险，而这些危险是在家庭和家庭周围环境中所有的人可能碰到的。 GB 4706.13-2008 家用和类似用途电器的安全 制冷器具、冰淇淋机和制冰机的特殊要求 GB4706.13-2008 标准下载解压密码：www.bzxz.net

ICS13.120
中华人民共和国国家标准
GB4706.13-—2008/IEC60335-2-24:2007代替GB4706.13—2004
家用和类似用途电器的安全
制冷器具、冰淇淋机和制冰机的特殊要求Household and similar electrical appliances-Safety-Particular requirements for refrigerating appliances,ice-creamappliances and ice-makers（IEC60335-2-24:2007IDT）
2008-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-04-01实施
IEC前言
1范围
规范性引用文件
一般要求
试验的一般条件
标志和说明
对触及带电部件的防护
电动器具的启动
输人功率和电流·
工作温度下的泄漏电流和电气强度瞬态过电压
耐潮湿
泄漏电流和电气强度
变压器和相关电路的过载保护
耐久性
非正常工作
稳定性和机械危险
机械强度
内部布线
电源连接和外部软线
外部导线用接线端子
接地措施
螺钉和连接
肥电距离、电气间隙和穿通绝缘距离30
耐热和耐燃
辐射、毒性和类似危险
附录C（规范性附录）电动机的老化试验附录D（规范性附录）
电动机热保护器..
GB4706.13-—2008/IEC60335-2-24:2007三
附录P（资料性附录）本部分对湿热气候型器具的适用性导则食品你伴网htt
foodmate.net
GB4706.13—2008/IEC60335-2-24:2007附录AA（规范性附录）
附录BB（规范性附录）
附录CC（规范性附录）
参考文献
风扇电动机的堵转试验
凝霜的方法
“n”型无火花电气设备
http://foodmate.net...

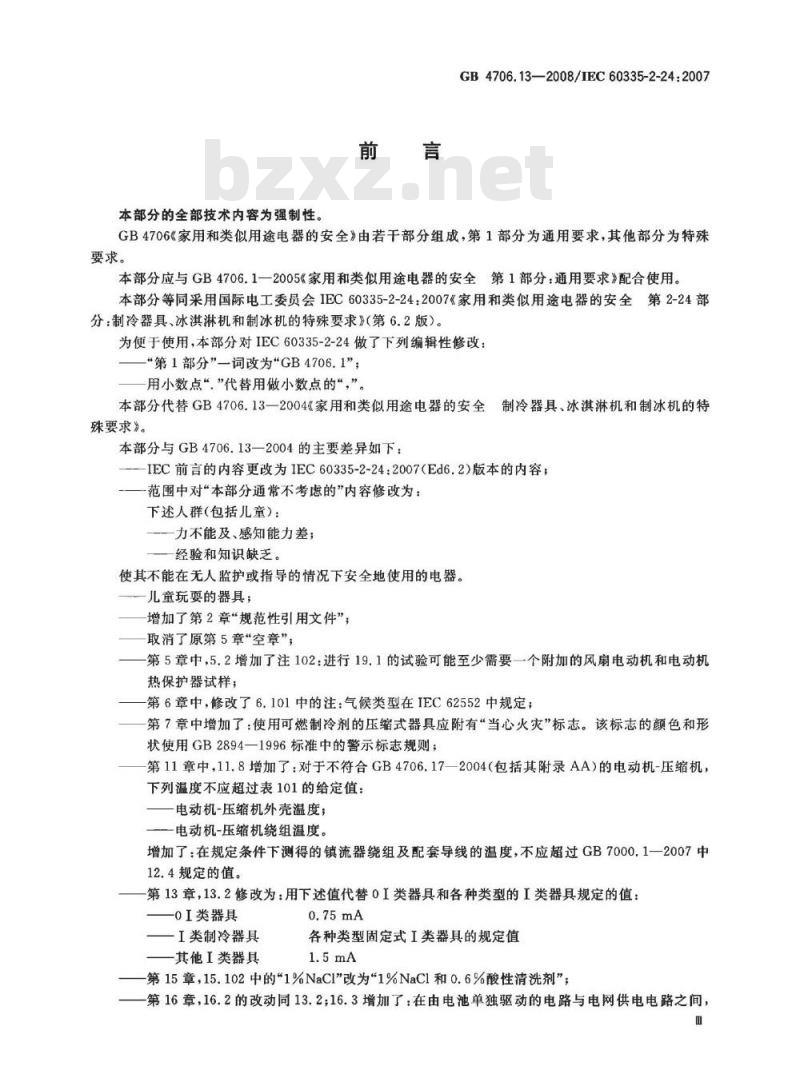

本部分的全部技术内容为强制性。前言
GB4706.13-—2008/IEC60335-2-24:2007GB4706《家用和类似用途电器的安全》由若干部分组成，第1部分为通用要求，其他部分为特殊要求。
本部分应与GB4706.1一2005《家用和类似用途电器的安全第1部分：通用要求》配合使用。本部分等同采用国际电工委员会IEC60335-2-24：2007《家用和类似用途电器的安全第2-24部分：制冷器具、冰淇淋机和制冰机的特殊要求》（第6.2版）。为便于使用，本部分对IEC60335-2-24做了下列编辑性修改：第1部分”一词改为GB4706.1”；用小数点“”代替用做小数点的“，”。本部分代替GB4706.13一2004《家用和类似用途电器的安全制冷器具、冰淇淋机和制冰机的特殊要求》。
本部分与GB4706.13—2004的主要差异如下：-IEC前言的内容更改为IEC60335-2-24：2007（Ed6.2）版本的内容；—范围中对“本部分通常不考虑的”内容修改为：下述人群（包括儿童）：
—一力不能及、感知能力差；
经验和知识缺乏。
使其不能在无人监护或指导的情况下安全地使用的电器。儿童玩要的器具；
增加了第2章“规范性引用文件”；取消了原第5章“空章”；
第5章中，5.2增加了注102：进行19.1的试验可能至少需要个附加的风扇电动机和电动机热保护器试样：
第6章中，修改了6.101中的注：气候类型在IEC62552中规定；第7章中增加了：使用可燃制冷剂的压缩式器具应附有“当心火灾”标志。该标志的颜色和形状使用GB2894-一1996标准中的警示标志规则；第11章中，11.8增加了：对于不符合GB4706.17—2004(包括其附录AA)的电动机-压缩机，下列温度不应超过表101的给定值：电动机-压缩机外壳温度；
一电动机-压缩机绕组温度。
增加了：在规定条件下测得的镇流器绕组及配套导线的温度，不应超过GB7000.1一2007中12.4规定的值。
第13章，13.2修改为：用下述值代替0I类器具和各种类型的I类器具规定的值：-0I类器具
I类制冷器具
其他I类器具
各种类型固定式I类器具的规定值1.5mA
一第15章，15.102中的\1%NaCI”改为“1%NaCl和0.6%酸性清洗剂”；-第16章，16.2的改动同13.2；16.3增加了：在由电池单独驱动的电路与电网供电电路之间：目
GB4706.13—2008/IEC60335-2-24:2007施加表7中规定的加强绝缘试验电压：第19章，19.104中增加了：带放电灯（管）的照明装置在GB7000.1—2007中12.5.1的a）、d）和e）项中规定的故障条件下工作，以额定电压向器具供电，直至被测件的温度达到稳定。在规定条件下测得的镇流器绕组及配套导线的温度，不应超过GB7000.1—2007中12.5规定的值。
第22章，22.101增加了：测试后，灯座应在正常使用时不会松动。荧光灯的灯座应符合GB7000.1—2007中4.4.4i)项规定试验的要求；—22.103改为“空条”；
—22.107.1中增加了：应从试验开始时一直到停止气体注入后至少1h内，至少每隔30s测量一次食品储藏室内外泄漏制冷剂的浓度，测量位置尽可能靠近正常工作或非正常工作期间可能产生火花或电弧的电气部件。不应在以下位置测量制冷剂的泄漏量：一符合第19章规定所需的非自复位保护装置，即使该装置在工作期间产生电弧或火花；一在第19章规定的试验期间永久断路的故意脆弱部件，即使该部件在工作期间产生电弧或火花
一已进行试验及试验结果表明其至少符合附录CC要求的电气设备；22.108增加了：对于采用无保护冷却系统且使用可燃制冷剂的压缩式器具，食品储藏室内可能在正常工作或非正常工作期间产生火花或电弧及光源的任何电气部件，应进行试验，并且试验结果应表明其至少符合附录CC中对IⅡA类气体或所用制冷剂的要求。这个要求不适用于：
一符合第19章规定所需的非自复位保护装置，即使该装置在工作期间产生电弧或火花；在第19章规定的试验期间永久断路的故意脆弱部件，即使该部件在工作期间产生电弧或火花。
当门或盖保持关闭时或当开/关门或盖时，漏人食品储藏室的制冷剂，不应在食品储藏室外的下述区域产生爆炸性气体：正常或非正常工作期间可能产生电弧和火花的电气部件所在位置或装有灯具的位置；除非上述电气部件已接受试验，并且试验结果表明其至少符合附录CC中对ⅡA类气体或所用制冷剂的要求。
这个要求不适用于：
一符合第19章规定所需的非白复位保护装置，即使该装置在工作期间产生电弧或火花一在第19章规定的试验期间永久断路的故意脆弱部件，即使该部件在工作期间产生电弧或火花。
删除了注4。
第29章，29.2增加：
制冷器具和制冰机中的绝缘体处于3级污染环境中，其CTI（相对漏电起痕指数）值应不低于250，绝缘体封装或其位置使其不可能因正常使用而暴露于凝露污染的情况除外；一增加了附录P：本部分对湿热气候型器具的适用性导则；一增加了附录CC：“n”型无火花电气设备。本部分的附录AA、附录BB、附录CC为规范性附录。本部分由中国轻工业联合会提出。本部分由全国家用电器标准化技术委员会（SAC/TC46)归口。本部分主要起章单位：中国家用电器研究院、海尔集团公司、广州威凯检测技术研究所。本部分参加起草单位：中国质量认证中心、海信科龙电器股份有限公司、合肥美菱股份有限公司、青岛澳柯玛股份有限公司、河南新飞电器有限公司、江苏白雪电器股份有限公司、美的集团有限公司、星星I
ht
GB4706.13—2008/IEC60335-2-24:2007集团有限公司、上海尊贵电器有限公司、上海索伊电器有限公司、山东宏泰电器有限公司、杭州华日电冰箱股份有限公司、伊莱克斯（中国）电器有限公司、博西华家用电器有限公司、苏州三星电子有限公司、无锡松下冷机有限公司。
本部分主要起草人：马德军、杨超、王滨后、李云美、蔡宁、陈星、季涛、徐玉峰、孙磊、宋新洲、阐爱梅、李其民、周于兴、徐忻、蔡其文、昌云龙、何少剪、陈英姿、朱卫忠、顾志刚、陆晓关。本部分所代替标准的历次版本发布情况为：GB4706.13—1991.GB4706.13—1998.GB4706.13—2004。V
http：//foodmateneGB4706.13—2008/IEC60335-2-24:2007IEC前言
1）IEC（国际电工委员会）是由所有国家的电工委员会（IEC国家委员会）组成的世界范围内的标准化组织。EC的宗旨就是促进各国在电气和电子标准化领域的全面合作。鉴于以上的目的并考虑到其他活动的需要，IEC还出版国际标准、技术规范、技术报告、公共可用规范（PAS）、导则（以下统称为EC出版物）。整个制定工作由技术委员会来完成。任何对此技术问题感兴趣的IEC国家委员会都可以参加制定工作。与国际电工委员会有联系的国际、政府及非政府组织也可以参加这项工作。IEC根据其与ISO达成的协议，与ISO在工作上紧密合作。因为每个技术委员会都有来自于各个对有关技术问题感兴趣的IEC国家委员会的代表，所以29
IEC对有关技术问题的正式决议或协议都尽可能的表达了国际性的一致意见。3）IEC出版物以推荐性的方式供国际上使用，并在此意义上被各国家委员会接受。在为了确保IEC出版物技术内容的准确性而做出任何合理的努力时，IEC对其出版物被使用的方式以及任何最终用户(读者)的误解不负有任何责任。4）为了促进国际上的统一，IEC希望各国委员会在本国情况允许的范围内采用IEC出版物的内容作为他们国家或地区的出版物。IEC出版物与相应的国家或地区的出版物有差异的，应尽可能在后者中明确地指出。
IEC规定了表示其认可的无标志程序，但并不表示对某一设备声称符合某一IEC出版物承担责任。
所有的使用者应确保持有该出版物的最新版本。IEC或其管理者、雇员、服务人员或代理（包括独立专家、IEC技术委员会和IEC国家委员会的7
成员）不应对使用或依靠本IEC出版物或其他IEC出版物造成的任何直接的或间接的人身伤害、财产损失或其他任何性质的伤害，以及源于本出版物之外的成本（包括法律费用）和支出承担责任。
应注意在本出版物中列出的规范性引用文件。对于正确使用本出版物来讲，使用规范性引用8
文件是不可缺少的。
9）本IEC出版物中的某些内容有可能涉及一些专利权问题，对此应引起注意。IEC组织不负责识别任一或所有该类专利权问题。IEC60335的本部分是由IEC第61技术委员会“家用和类似用途的电器的安全”中的61C\家用制冷器具”制定的。
本部分的本版基于IEC60335-2-24在2002年第6版［文件61C/213/FDIS、61C/216/RVDI、增补件1(2005)［文件61C/291/FDIS、61C/302/RVD)以及增补件2（2007)［文件61C/385/FDIS、61C/390/RVDJ制定。
本版为第6.2版。
负边加有垂直线的部分表明第6版的该部分被增补件1和增补件2所修改。本部分的法语版尚未进行表决。本部分应与IEC60335-1的最新版本及其增补件共同使用。本部分是基于IEC60335-1的第4版（2001）制定的。
注1：本部分中提及的第1部分”，均指IEC60335-1。本部分对IEC60335-1的相应条款作了增补或修改，由此转换成本IEC标准：制冷器具、冰淇淋机和制冰机的特殊要求。
h
GB4706.13—2008/IEC60335-2-24:2007本部分中未提到的第1部分的条款，应尽可能合理地使用。本部分中标有“增加”、“修改”或“代替”是对第1部分相应内容的调整。
注2：标准中采用下述编号方式：一子条款、表、图从“101”开始缩号的部分是对第1部分的补充：除非注解在新的子条款中或是第1部分包含注解，否则一律从101开始编号，包括被替代的章节和条款中的注解，
新增的附录以AA、BB等编号。
注3：标准中使用下述字体：
标准要求，roman正体；
试验规范，roman斜体；
一注解，小号roman正体。
正文中的黑体字在第3章中定义，当定义中有形容词时，该形容词和所修饰的名词也应用黑体字。IEC委员会声明，本部分的第6版及其增补件的内容将保持不变，直至在IEC的网站http：//web+store.iec.ch上公布最新版本。届时，本出版物将被：重新确认；
废止，
修订版本替代；或
修改。
http：//foodmatene1范围
GB4706.13-—2008/IEC60335-2-24:2007家用和类似用途电器的安全
制冷器具、冰淇淋机和制冰机的特殊要求GB4706.1一2005的该章用下述内容代替：GB4706.1的本部分规定了家用和类似用途制冷器具、冰淇淋机和制冰机的安全。本部分适用于单相器具额定电压不超过250V，其他器具不超过480V和以电池供电，直流电压不超过24V的下述器具：
家用和类似用途的制冷器具；
带有一个电动机-压缩机的制冰机和打算装人冷冻食品储藏室的制冰机；用于野营、旅游车和休闲船上的制冷器具和制冰机。这些器具可由电网供电、由单独的电池供电或由电网和单独电池中的某一种方式供电。本部分也适用于打算作为家用的冰淇淋机，其单相额定电压不超过250V，其他器具不超过480V。本部分也适用于家用和类似用途的使用可燃制冷剂的压缩式器具。本部分不包括产品性能标准中所涉及的制冷器具的结构和工作特性。不作为一般家用，但对公众仍可能引起危险的器具，例如商店、轻工业和农场中由不熟悉用电知识的人使用的器具也属于本部分的范围。本部分适用于器具出现的普通危险，而这些危险是在家庭和家庭周围环境中所有的人可能碰到的。本部分通常不考虑：免费标准下载网bzxz
\下述人群（包括儿童）：
力不能及、感知能力差：
经验和知识缺乏。
使其不能在无人蓝护或指导的情况下安全地使用的器具。儿童玩要的器具。
注1：应注意到以下事实：
一对于准备在车辆、船舶或航空器上使用的器具，可能需要附加的要求；卫生部门、劳动保护部门和供水及类似部门可能还制定有附加要求。注2：本部分不适用于：
准备在露天使用的器具，
专为工业用途设计的器具；
准备用在特殊场所的器具，诸如：存在有腐蚀性或爆炸性气体（尘埃、蒸气或燃气）的环境：准备用电池作为实现制冷功能电源的器具；一由安装者现场装配的器具；
一带有遥控的电动机-压缩机的器具；电动机-压缩机（GB4706.17—2004)；商用自动售卖机（GB4706.72）；商用冰淇淋机：
——商用制冰机。
2规范性引用文件
下列文件中的条款通过GB4706的本部分的引用而成为本部分的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成1
http
GB4706.13—2008/IEC60335-2-242007协议的各方研究是否使用这此文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB4706.1一2005的该章除以下内容外，均适用：增加：
GB2894—2008安全标志及其使用导则GB4706.17一2004家用和类似用途电器的安全电动机-压缩机的特殊要求（IEC60335-2-34：1999IDT)
GB4706.25一2002家用和类似用途电器的安全洗碟机的特殊要求（IEC60335-2-5：1992，IDT)
GB5023（所有部分）额定电压450/750V及以下聚氯乙烯绝缘电缆［IEC60227（所有部分），IDT
GB7000.1一2007灯具第1部分：一般要求与试验（IEC60598-1：2003，IDT）GB9237制冷和供热用机械制冷系统安全要求（GB9237—2001，eqvISO5149：1993）ISO817：1974有机制冷剂一数码牌号IEC60079（所有部分）爆炸性气体环境用电气设备IEC60079-4A爆炸性气体环境用电气设备第4部分：引燃温度试验方法：补充件1IEC60079-15：2005爆炸性气体环境用电气设备第15部分：“n”型电气设备IEC60079-20：1996适合于爆炸性气体的电气装置第20部分：与电气装置使用有关的可燃气体和蒸气的数据
3定义
下列术语和定义适用于GB4706的本部分。GB4706.1—2005的该章除下述内容外，均适用：3.1.9代替：
正常工作normaloperation
器具在下述条件下工作：
3.1.9.101
制冷器具的正常工作normaloperationofarefrigeratingappliance在5.7规定的环境温度下工作，空载，将门和盖关闭。将压缩式器具中可由用户调节控制电动机压缩机工作的温度控制装置短路或以某种方式使其不动作。3.1.9.102
制冰机的正常工作normaloperationofanice-maker在5.7规定的环境温度下工作，供水的温度为15℃士2℃。3.1.9.103
内装式制冰机的正常工作normaloperationofanincorporatedice-maker在冷冻食品储藏室的正常温度下工作，供水的温度为15℃士2℃。3.1.9.104
冰淇淋机的正常工作normal operationofanice-creamappliance器具以说明书规定的最大量的原料混合物装人后进行工作，所用混合物要导致最不利的结果，混合物的初始温度为23℃士2℃。
制冷器具refrigeratingappliance具有合适的容积供家用、由内装的装置冷却并具有用以储存食品的一个或多个间室的密封绝热器具。
压缩式器具compression-typeapplianceGB4706.13-—2008/IEC60335-2-24：2007通过使液体制冷剂在热交换器（蒸发器）内低压蒸发，所生成的蒸气经机械压缩成为高压蒸气，随后在另一个热交换器（冷凝器）内冷却，恢复为液态制冷剂来实现制冷的器具。3.103
制冰机ice-maker
通过消耗电能的装置使水冻结成冰并具有储冰间室的器具。3.104
内装式制冰机incorporatedice-maker专门设计装入冷冻食品储藏室中，并没有独立冻水装置的制冰机。3.105
加热系统
heating system
带有相关部件如：定时器、开关、温控器和其他控制器组成的加热部分。3.106
吸收式器具absorption-typeappliance通过使液态制冷剂在热交换器（蒸发器）内低压蒸发，所生成的蒸气经吸收介质吸收，随后通过加热，在较高的蒸气分压下制冷剂被排出，在另一个热交换器（冷凝器)内冷却恢复为液态制冷剂来实现制冷的器具。
冷凝器condenser
经压缩后的气态制冷剂通过向外部冷却介质中散热而被液化的热交换器。3.108
蒸发器eyaporator
经减压后的液态制冷剂通过从待制冷的介质中吸热而被蒸发的热交换器。3.109
可燃制冷剂flammablerefrigerantGB9237中，可燃等级分类为2组或3组的制冷剂。注：对于具有一种以上可燃性分类的混合制冷剂，在本定义中选其最不利的分类。3.110
冰淇淋机
Lice-creamappliance
用于制作冰淇淋的压缩式器具。3.111
自由空间freespace
容积超过60L、能让一个儿童进人其中，并且在打开任一门、盖或抽展并取下任一可拆卸内部部件（包括那些仅在打开任一门或盖后才成为易触及部件的搁架、容器或可移动的抽屉后的空间。在计算容积时，任一单独尺寸不超过150mm，或任意两个正交线的每一尺寸均不超过200mm的空间，忽略不计。4一般要求
GB4706.1—2005的该章除下述内容外，均适用：该章增加下述内容：
注101：使用非可燃制冷剂的器具不考虑使用可燃制冷剂所产生的附加危险。本部分针对与器具相关的潜在火源泄漏而引起的可燃制冷剂着火危险。通过采用着火的小概率来补偿与器具安装位置环境有关的外部潜在火源因泄漏而引起的可燃制冷剂若火危险性。
GB4706.13—2008/IEC60335-2-2420075试验的一般条件
GB4706.1一2005的该章除下述内容外，均适用5.2增加：
在进行22.107的试验时，至少需要一个附加的特别制备的试样。注101：除非符合GB4706.17一2004的要求，19.1中规定的试验可能至少需要一个附加的电动机-压缩机特别制备试样。
注102：进行19.1的试验可能至少需要一个附加的风扇电动机和电动机热保护器试样。注103：22.7试验可以在单独的试样上进行。注104，由于22.107、22.108和22.109试验的潜在危险特性，在进行试验时要采取特别的预防措施。5.3增加：
在开始试验之前，
一冰淇淋机在额定电压下空载工作1h或在所装定时器最大整定时间下工作，取其时间较短者；一其他压缩式器具应在额定电压下工作至少24h，然后断电并放置至少12h。11.102的试验要在第13章试验后立即进行。15.105的试验要在11.102试验后立即进行。15.102、15.103和15.104的试验要在15.2的试验后立即进行。5.4代替：
试验要在依次使用每一种能源（电、燃气或其他燃料）的情况下进行。燃气器具要在相应的额定压力下供气。
另外，试验还要在同时使用各种能源组合的情况下进行，除非互锁装置能防止这种情况发生。5.7增加：
对于冰淇淋机，第10章、第11章、第13章规定的试验要在23℃士2℃的环境温度下进行。对于其他器具，第10章、第11章、第13章和19.103规定的试验要在下述环境温度下进行：亚温带（SN）和温带（N)型器具为32℃士1℃；亚热带型器具（ST)为38℃土1C；热带型器具(T)为43℃±1℃。
在开始试验前，器具在门或盖打开的情况下放置到规定的环境温度中，环境温度波动范围为2K。分类在几种气候类型下使用的器具要在对应于最高气候类型的环境温度下进行试验。其他试验要在20℃土5℃的环境温度下进行。注101：在任一工作循环的同一点上，在大约60min的时间间隔内连续读取的3个温度读数的差值在1K范围内时，则可认为稳态已建立。
5.8.1增加：
能以电池供电的器具，当其连接电池用的电源接线端子或接线端子装置没有极性标示时，应以最不利的极性进行试验。
5.9增加：
装有制冰机的器具应在制冰机给出的最不利结果的情况下进行试验。5.10增加：
对于22.107、22.108和22.109试验，器具应空载和按下列条件安装：嵌人式器具应按照安装说明书进行安装其他器具应放置在试验箱内，器具的侧边壁及其顶部应尽可能地靠近试验箱的边壁，除非制造商在安装说明书中指明了器具与墙或天花板之间应保持一定的空间距离，在这种情况下，试验期间应保持该距离。注101：通常可得到的用于固定的五金部件，如：螺钉和螺栓，无需随固定式器具一起交付。4
ht
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
