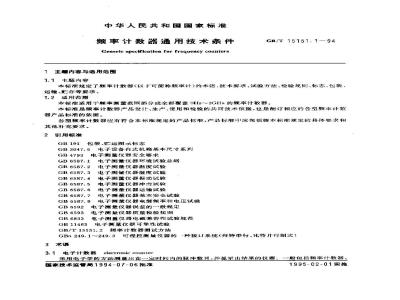

中华人民共和国国家标准
频率计数器通用技术案件
Cenerlc specification for frequency counters主题内容与适用范围
1.1主题内容
CB/T 15151.1-94
本标准规定了频率计数器（以下可简称频率计）的术语、技术要求、试验方法、检验规则、标志、包装运输、贮存等要求。
1.2适用范围
本标准适用于频率测量范用部分或全部覆盖OHz~3GHz的频率计数器。本标推是频率计数器产品设计、生产、使用和检验的共同技术依据，也是制订相应的各型频率计数器产品标准的依据。
各型频率计数器应有符合本标准规定的产品标准，产品标准应包括按本标准规定的具体要求其他补充要求。
2引用标准
GB 191
包装、贮运图示标志
电子设备台式机箱基本尺寸系列GB3047.6
GB4793
电于测量仪器安全要求
GB 6587. 1
GB 6587.2
GB 6587. 3
GB 6587. 4
GB 6587.5
电子测量仪器环境试验总纲
电子测量仪器温度试验
电子测量仪器湿度试验
电子测最仪護振动试验
电子测量仪器冲击试验
电子测量仪器运输试验
GB 6587.6
电子测量仪器基本安全试验
GB 6587. 7
GB6587.8电子测量仪器电源赖率和电压试GB6592
GB6593
GB6B33
电子测量仪器误差的一般规定
电子测量仪器质量检验规则
电子测量仪器电磁兼容性试验规范GB11463电子测量仪器可掌性试验GB/T15151.2频率计数器测试方法GBn249.1~249.2可程控测量仪器的种接口系统（拜特审行、比特并行制式）3术语
3.1电子计数器
f electronic counter
采用电子学的方法测量出在一定时间内的脉冲数目，并显示出结果的仪器。-般包括频率计数器、
国家搜术监督局1994-07-06批准1995-02-01实施
GB/T 15151. 1—94
时间间隔计数器，通用计数器、微被频率让数器和特种计数器。3.2频率计数器frequency counter主要用来测量频率的电子计数器。3.3时间间隔计数器tine intetval counter主要用来测量信号时间间隔的电子计数器。一般测董两个脉冲的时间间隔，也可以测量一个脉冲宽度，脉冲空度，脉冲信号沿的上升或下降时间等等3.4通用计数器universal counter具有测量率和时间两种以上功能的电子计数器称为通用计数器。一般应有下列儿种功能：测题、测时、测周期、测多倍周期、测率比和累加计数。3.5微波颗率t数器microwavefrequencycounter频率测量上限达到微波频段的频率计。3.6特种计数器particular counter凡具有特殊功能的电子计数器统称为特种计数器，一般有可逆计数器、预置计数器、程序计数器和差值计数器等等。主要应用于工业生产自动化,特别是自动控制和自动测量方面。3.7颖率范围frequetcy range
一定技术要求的条件下,仪器能正常进行测量的频率区间。3.8灵敏度sensitivity
频率计正常工作时最小输人信号的幅度。3. 9最大输入maximal input
频率计正常工作时最大输入信号的幅度。3.10动态范围dynanit: range
炭敏度到最大输入。
3. 11 输入阻抗input inpedance输入端对地之间测得的-往里看输人电路所呈现的阻抗。3.12衰减器attenuator
按照某一确定的比率减小电压数值的装置。3.13准确度aceuracy
表征测量的指示值与相应的真实值的接近程度的一种品质，指示值越接近相应的真实值，推确度就越高。
3.14分辨力
resnlution
能测出的信号赖率最小变化的数字。3. 15闸门时间gate time
在测愈过程中，主门开放的时问间隔，3. 16自检check
利用频率计内闸门时间和时标进行测赖功能检查3. 17 时基 time basc
即为时间基准。是晶体振荡器输出标准信号，又称时标信号。3.18传统方式
conventional mode
这种方式的频率计是指门时间与时标的整数相同步，误差为土1个输入信号周期。3. 19 倒数方式 reciprocal mode这种方式的频率计是指闻门时间与输入信号周期的整数相同步，误差为士1个时标。3. 20 最低(位)有效数字least significant digit (LSD)对于倒数方式的率计，显示最低（位)有效数字的单位值。例如对于Ins的时标倍号：GB/T 15151. 1—94
显示 LSI)
南门时商×输入额率
所有的LSD计算时都要舍入到最接近的十进制数。例如，0.8Hz舍入到1Hz。3.21 触发误差trigger error
对于倒数方式，因噪声影响，触发电平抖动而引起的测量误差。对于任意波形；触发误差=宿号斜率×峰到峰噪声电压1
对于正弦被形：
触发误差：
式中:S/N—
一为信噪比。
例如对于=100(40dB)：
输人频率X北XS/N
触发误差-
3.22时基误差time basc crron
是时基频率实际值对标称值的相对偏差。3×10-
输入癫率
3.23老化率ageing rate
显率老化是表征晶体振荡器濒率与时问之间的关系。这种长期频率漂移是由于晶体振荡器电路中的晶体元件和（或）其他元件参数长期变化造成的。单位时间内率值的相对漂移量称为老化率，如果单位时间为日、周、月、年，则分别称为日、周、月、年老化率，
3.24频率温度变化frequencylemperaturevariation是指其他条件保持在基准条件下，在规定温度范围内，晶体振荡器输出频率相对于基准温度时，输出频率的相对变化。
3.25频率电压变化frequencyvoltagevariation是指其他条件保持在基准条件下，电源电压在规定变化范围内，晶体振荡器输出频率相对丁基准电源电压时，输出频率的相对变化。3.26 开机特性warm up charactcristic晶体振荡器经过初步预热以后，癫率值在一段时间内的最大变化。3.27月频率稳定度（频率波动）day freyuency stability (day fre quency fluctuation）外界条件保持相对稳定，经规定预热时间后，晶体振荡器输出频率在24h之内的最大相对变化值。3.28ls频率稳定度frcquency stabilityfor1s品体振荡器在1s时间间隔内平均频率的随机起伏程度，该Is时间间隔称为取样时问。3.29额率准确度frequency accuracy指晶体振荡器频率实际值与标称值的相对偏差。GB/T15151.1—94
3.30频率调整范围frequencyadjust range不拆卸晶体振荡器，而通过某可变元件改变输出频率的范围。3.31频率负载变化freguencyload variation是指其他条件保持在基准条件下，负裁阻抗在规定变化范画内，晶体振荡器输出频率相对于标称负载阻抗时，输出频率的相对变化。3.32颜率重复性Jrequencyrepeatablity在晶体振荡器输出频率稳定后，断开电源放置一段时间，再接通电源，在工作规定时间内，其输出频率返回到断开电源前稳定频率的程度。它通常用前后两次输出频率的相对频差来盘度。3.33输人通道 input channel
是输入放大整形部件，它们的作用是将被测信号放大，并转换成为满足计数电路要求的脉冲。4技术要求
4.1额率范围
应在产品标准中给出率测量范围。4.2灵敏度
应符合式(5)：
n×0.lmV<正弦波）
式中：n-
为1～10 000的整数。
允许分频段作出规定。对于1～3(>Hz频段，必须注明相应的灵敏度毫比分贝值。4.3动态范围
应给出灵敏度～n×最大输人电压(V)×预置衰减值式中: n—为 1~10 的整数。
4.4输入阻抗
输入电阻应符合：≥1Mα含500kn或含100k；输入电容应符合;≤n×5pF 的要求。式中： n——为 1～20 的整数。根据需要，可设置5输入阻抗。
4.5波形适应性
至少应能适应调幅度为30%的正弦信号（其包络谷值应满足灵敏度的要求）。4. 6准确度
土输人强率文闸门时间
士时基误差
在产品标准中可简化为：
土1个数字士时基误差（传统方式）XLSD
触发误差
土时基误差(倒数方式)
上输人频率
（葡行时间
（5）
（9）
武中：n
可取1,2。
4.7分辨力
士1个数字(传统方式）
GB/T 15151. 1—94
±(nXI.SD)±1. 4×
式中：n—
可1,2。
4.8闸门时间
触发误差
X输入频率(倒数方式)
闸门时间
应有以下两种闸门时间;0,1s,1s(传统方式)。4. 9测量指示
应能指示测量正在进行。
4.10显示
（10）
所有面板显示器应在成45\对角，距离1m处能清楚地读数，字符应是水平成行的单面数字显示，测量单位应由Hz、kHz、MHz、GHz 中选择,小数点自动定位。4. 11自检
应具有自检功能。
4. 12时基
应在产品标准中规是下列数值。4. 12. 1标称频率;10,5,1MHz 或 100kHz4.12.2老化率：
≤×10\#/月、年、周或日
式中，n-
可取1,3.5:
可取 5~11 的整数。
4.12.3频率温度老化：0～40℃：基准20±2℃nX10-2
式中：n
可取 1、3、5；
可取 4～11 的整数。
4.12.4率电乐变化：±10%
式中：n-
可取1,3,5;
-可取 4~～11 的整数。
基准 220V±2%
（13）
产品标准中根据赖率计特性可规定开机特性、日频率稳定度（日频率波动）、1s频率稳定度，频率准确度、频率调整范围、频率负载变化、频率重复性等技术要求。4. 13时基输出
4.13.1赖率：10MHz或时基标称频率。GB/T 15151: 1—94
4.13.2电压：在502负载上应满足n×100mVg~（n为1～10的整数）。4.14外部标频输入
4.14.1频率;10MHz或时基标称频率。4.14.2电压：500mV~5V.
输入阻抗：=lkn。
4.75输入通道
可规定多个输入通道，分别取名为输入通道A、输入通道B、输人通道 C。4.16输入衰减
衰减量应符合 1,3,5,10 进制的要求或连续衰减。4.17电压驻波比(VSWR）
应符合≤1.5、2.0、2.5或3.0的要求。4.18耦合
AC,DC 或其中之一。
4.19损坏电平
应在产品标准中规定 DC十ACr--值,可分频段规定。4.20低通滤波器
应在产品标推中规定频率标称值和噪声抑制能力。4.21手动触发电平范圈
可变范围应符合：
×（-1~+1V)×塞减期
武中，n-
-可取 0. 1,0.2,0. 3.0. 5.1、2,3,5。4.22调幅容限（AM）
n×10%
注：信号包络谷值应满足灵敏度要求。式中：-
-可取4～9的整数。
4.23显示
消隐：所有前置无效的零应消隐。存贮;记忆与不记忆方式显示,亦可采用其中一种方式。4.24溢出
当最大数字出时应有明显指示。4.25接口要求
对于具有程控功能的频率计其接口应符合GBn249.1～249.2的要求。4.26BCD輪出
（15）
由每位提供BCD编码，加上溢出、单位、十进小数点和打印命令.电平为TTL电平或MOS电平。4.27特殊要求
应在产品标准中给出本标准中末作规定的特殊的技术要求。4.28环境要求
应符合GB6587.1~6587.6的规定。产品标准中应规定题率计的环境试验分组及运输流通条件等级。
4.29其他要求
GB/T 15151. 1—94
4.29.1输入输出的插头座统--采用Q9和L16播头座。4.29.2仪器的预热时间,除晶体振荡器外,在通电 3min后即应正常T作。晶体振荡器预热时间大于 1h的频率计,晶振电源应与主机电源分开，并保证长期工作的能力，4.29.3交流供电频率和电压范围应符合GB6587.8的规定。4.29.4由电池供电的仪器应说明电池的规格，电池保证正常工作的小时数及更换电池的最低电压，4.29.5在产品标准中给出最大功率消耗。4.29.6过载保护装置（如熔断丝、过载继电器、热敏断路继电器)及其切断值。4.29.7质量
产品标准中应说明整机质量。
4.29.8仪器的外形尺寸×6×,mm。应符合GB3047.6的规定。4.29.9外观与结构要求
结构应完整，无明显机械损伤和涂覆破坏象，各控制应安装正确、牢固可靠、操作灵活。4.30，可靠性要求
应按 GB 11453的要求，并在产品标准中给出平均无故障时间(MTBF)值和选择的试验方案。4.31电磁兼容性学求，应符合GB6833的规定4.32安全要求应符合GB4793和GB6587.7的规定，说明仪器所属安全类别。按照所属安全类别.在产品标准中给出绝缘电阻、泄漏电流、介电强度电压的数值。5试验方法
5. 1测试条件
应按GB 6592 和产品标准的规定。5.2测试仪器要求
对使用仪器的要求应符合GB6592的规定。5.3性能特性的测试方法
应按GB/T15151.2的规定进行。bzxZ.net
5.4坏境试验
应按GB6587.1~~6587.6的规定进行，5.5电磁兼容性试验
应按GB6833的规定进行。
5.6可靠性试验
应按GB11463的规定进行。
5.7安全试验
应按 GB 4793和 GB 6587.7 的规定进行。5.8电源颖率与电压试验
应按 GB 6587. 8 的规定进行。6检验规则
应符合 GB 6593 的规定。
6.1鉴定检验
按 GB 6593 中 3.5条的规定进行。检验中应测试全部性能特性项日。6.2质量--致性检验
各组检验的性能特性见表 1。
GB/T 15151. 1—94
A组检验：缺陷数一般不超过 20 个,或不合格数不超过5台，且不允许出现致命缺陷。产品标准中应规定具体缺陷数。
B组检验:AQL 不大于 6. 5,
检查水平,S—3。
产品标准中应规定AQ1具体数值。C组检验：AQI不大于25；
检查水平 S—1。
产品标准中应规定AQI.具体数值表1质量一致性检验应试的性能特性项目表技
对应条款
术要求
性能特性
颜率范围
灵敏度
动态范圃
输人阻抗
波形适应性
准确度
分辨力
闸门时闻
测指示
时基输出
外部标颁输入
输人衰戚
电压驻波比
环电平
低通滤波器
手动触发电平范围
质量-致性检验中各组检验的测试项目B组
对应承款
GB/T15151.1
续表1
性能特性
接口婆求
BCD 输出
环境费求
输人输出插头座
仪器预热时间
交流供电电压和频率范围
电池规格指标
最大功率消耗
过载保扩装查
仪器的外形尺寸
外观与结构要求
可靠性要求
电磁兼容性要求
基本安全要求
注：表示必须进行检验的项目，○表示需要时，进行检验的项目，7标志、包装、运输、贮存
7.1仪器标志的内容
7.1.1名称和型号。
7.1.2序号。
7.1.3生产日期。
7.2包装箱的标志内容
7.2.1制造厂的名称.商标(代号)。7.2.2产品的名称，型号。
7.2.3装箱年、月。
7.2.4毛质量。
7.2.5包装箱的外形尺寸。
质泄一致性检验中各组检验的测试项目A
GB/T15151.1—94
7.2.6其他包装箱贮运指示标志应符合GB191的规定。7.3仪器包装
仪器的包装应根据规定的存放和运输条件，采取合适的包装，以及保证仪器在运输过程中免受损坏。
7.4贮存
7.4.1.库房要求：
应有供暖，保暖、通风和降温设备，并应保持干燥、空内无酸、溅及腐蚀性气体。尤强烈的机械振动冲击、无强熟的电磁场作用和日光照射，不应紧靠地面、四壁和屋项。7.4.2存放期限
存放期超过六·个月时,应从包装箱内取出。经通电复查后再放在库房中。附加说明：
本标摊由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口。本标准由南京电讯仪器厂、电子工业部标准化研究所负贵起草。本标准主要起草人鲍承浩,王家骅.陈振、案华。
