中华人民共和国行业标准
不锈钢孔板波纹填料
Stainless steel perforated plate corrugatedpacking standard
HG/T 21559.2—2005
主编单位：全国化工化学工程设计技术中心站批准部门：中华人民共和国国家发展和改革委员会实施日期：2
中国计划出版社
前．言
本标准根据国家发展和改革委员会发改办工业「200572152号文和中国石油和化学工业协会中石化协科发[2005]234号文的要求，由中国石油和化工勘察设计协会组织全国化工化学工程设计技术中心站编制。
目前国内尚无同类标准，编写过程中参照了国外孔板波纹填料同国内行业的生产厂家所生产的不锈钢孔板波纹填料在结构尺寸、特性参数以及加工过程等技术水平进行了比较，制定出适合我国现实生产情况的标准。
本标准对不锈钢孔板波纹填料的结构尺寸、材质要求、加工制作等方面提出明确的要求，同时对填料的检验方法及验收规则、产品包装及储运作了规定。
本标准由中国石油和化学工业协会提出并归口。本标准技术内容的解释由全国化工化学工程设计技术中心站（陕西省西安市太乙路255号华陆工程科技有限责任公司内，邮政编码710054）负责。
本标准主编单位、参编单位和主要起草人：主编单位：全国化工化学工程设计技术中心站参编单位：华陆工程科技有限责任公司天津大学
无锡市雪浪化工填料有限公司
新疆化工设计研究院
主要起草人：王抚华　赵汝文　于鸿寿　陈志希　萧庆融　朱夏霖董波

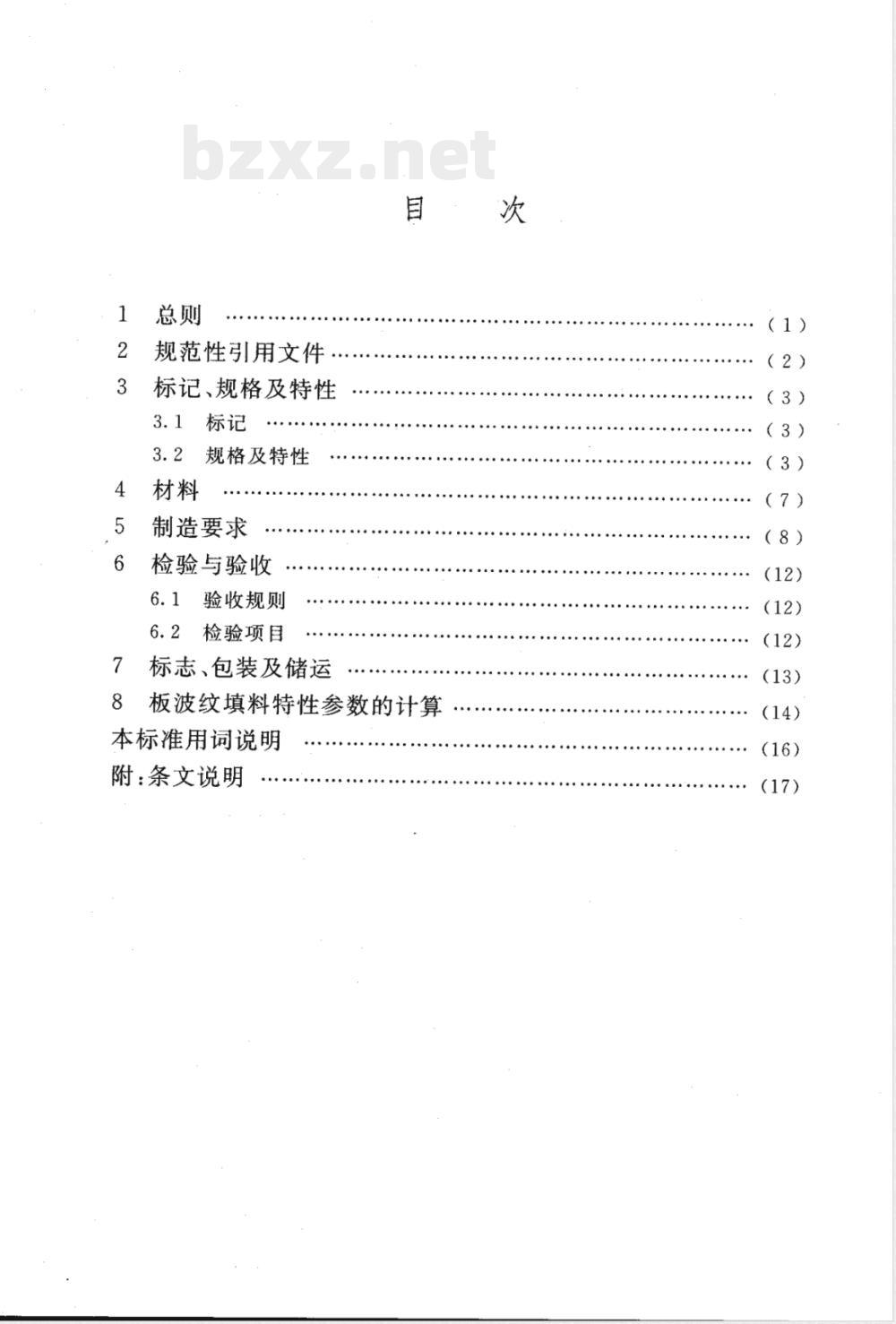

规范性引用文件，
标记、规格及特性
规格及特性
制造要求
检验与验收
6.1验收规则
6.2检验项目
标志、包装及储运
板波纹填料特性参数的计算
本标准用词说明
附：条文说明
（2）
（3）
（3）
（3）
（7）
（8）
1.0.1本标准规定了不锈钢孔板波纹填料产品的标记、规格及特性，材料，制造要求，检验与验收，标志、包装及贮运等要求以及孔板波纹填料特性参数的计算。
1.0.2＇不锈钢孔板波纹填料是适用于气液传质分离塔设备中的填料，该填料适用温度为一200～400℃。1.0.3该填料适用于不含固体颗粒及悬浮物、不易自聚的清洁气液物系。
规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4239不锈钢和耐热钢冷轧钢带3标记、规格及特性
HG/T 21559. 2_— 2005 - P× × × - X × ×填料塔内径更（mm）
不锈钢孔板波纹
填料型号
年代号
·标准编号
例如填料塔内径为Φ600mm，采用P2501型不锈钢孔板波纹填料,标记为：
HG/T21559.2-—2005-P250I-6003.2规格及特性
3.2.1不锈钢孔板波纹填料是由不锈钢带压制成的若干波纹板片，按一定的直径要求垂直叠合组装成盘状的规整填料。相邻波纹板片的波纹倾斜方向相反，上下相邻填料盘的波纹片成90°交叉。结构尺寸见图3.2.1-1、图3.2.1-2及表3.2.1-1、表3.2.1-2。3.2.2波纹板片在压制波纹前需预先在板上冲孔并压制细纹，见图3.2.1-2、表3.2.1-2,或采用与细纹等效的滚压纹。3.2.3表3.2.1-1中列出不锈钢孔板波纹填料的八种型号，选型的特征参数为填料的比表面积和波纹的倾角，可根据工艺设计要求选用。
图3.2.1-1不锈钢孔板波纹填料
D-盘径（mm）；H盘高（mm）；h1，h2一箍宽（mm）；△一箍的翻边宽（mm）；一波纹倾角（）；h-一波纹峰高（mm）；2B一波纹波距（mm）；β-波纹齿形角（°）；一板厚（mm）；S一波纹边长（mm）；R--齿形角顶端圆角曲率半径（mm）A
细纹放大图
图3.2.1-2压制波纹前滚压细纹的板片H。一压制波纹前板片宽度（mm）；do一小孔直径（mm）；t-小孔孔心距（mm）；to一板片上细纹的波长（mm）；ho一板片上细纹的峰高（mm）表3.2.1-1
峰高h
波纹倾角6
波距2B
齿形角β*
公称比表面积α
考虑R影响的
比表面积a1*
不锈钢孔板波纹填料结构尺寸及特性参数单位
P125IP125IP250IP250P350IP350IP500IP50024.0±0.2
39.6±0.2
11.5±0.1
19.0±0.1
14.0±0.08
6.0±0.06
9.9±0.06
板厚=0.25mm
板厚?=0.17mm
板厚一0.10mm
板上小孔直径do
板上小孔开孔率。
齿形角顶端圆角
曲率半径.R
注：1
续表3.2.1-1
单位P125IP125ⅡP250IP250P350IP350IP500IP500%wwW.bzxz.Net
不锈钢密度取7850kg/m3；
板上小孔排列方式为三角形排列；96.6
8.5～9.5
9.0～10.0
9.0～10.0
*系计算值。本标准规定峰高h、波距2B为给定值；齿形角β为计算值，按3
式(8.0.2)计算；公称比表面积α按式(8.0.3-1)计算；考虑齿形角顶端圆角曲率半径R的影响，比表面积a1按式(8.0.3-2)计算α及a1值中未计人板上开小孔时开孔率。的影响；计算a1值中R取上限值；e按a值计算。表 3.2.1-2
波纹板片的细纹尺寸
填料型号
to(mm)
ho(mm)
P125IP125IP250IP250IP350I
P350IP500I
不锈钢孔板波纹填料的盘高取40~～250mm，常用盘高为100～200mm。盘高与塔径的关系见表3.2.4，盘高可根据塔径大小，按设计要求选用。
塔内径mm）
盘高H(mm）
100～400
40～100
填料盘高与塔径的关系
>400～1000
100～150
>1000～3000
150～200
200～250
4材料
不锈钢孔板波纹填料的材质应符合GB/T4239的规定，4.0.1
应用时可取其厚度的下偏差。
4.0.2选用的不锈钢带钢偏差为：带宽 H。±8:1（mm);带厚 -8 025(mm)。
4.0.3选用材料必须要有质量检验合格证书、质量保证书及材料化学成分报告。
5制造要求
5.0.1.按表3.2:1-1、表 3.2.1-2 及图3.2.1-1、图 3.2.1-2 中规定的尺寸要求将原料不锈钢带冲孔、滚压细纹（或采用与细纹等效的滚压纹）、压波纹，制成孔板波纹带，再按填料盘横截面上不同弦长以及填料盘整盘或分块组装的要求截成孔板波纹片。5.0.2填料盘由若干孔板波纹片垂直均匀地排列成盘。相邻两孔板波纹片的波纹倾角反向叠靠，见图3.2.1-1。5.0.3根据塔设备设计确定填料盘可以做成整盘式或分块式，分块目的是便于填料的安装，每个分块尺寸应能从人孔进人塔内组装。对于塔径小于800mm的塔可按整盘制造也可按分块制造。5.0.4整盘填料应用钢带箍紧，箍的端头搭接点焊，防止填料变形。上箍安装完后，对上沿切缝，留作填料装塔前翻边用，将箍做成防壁流圈型式。对分块填料，贴塔壁的填料块在贴塔壁端应做成防壁流圈型式，见图5.0.4-1及图5.0.4-2，切缝间距依盘径大小而定，以贴紧塔壁为准。
图5.0.4-1箍的结构尺寸
C2一切缝长度（mm）；H-盘高（mm）；h1，h2箍宽（mm）；△一箍的下翻边宽（mm）8
