GB/T 15306.4-1994
基本信息
标准号： GB/T 15306.4-1994
中文名称：陶瓷可转位刀片 技术条件
标准类别：国家标准(GB)
标准状态：已作废
发布日期：1994-01-02
实施日期：1995-09-01
作废日期：2009-01-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：37112
标准分类号
标准ICS号：机械制造>>25.100切削工具
中标分类号：机械>>工艺装备>>J41刀具
关联标准
替代情况：被GB/T 15306.4-2008代替
出版信息
出版社：中国标准出版社
页数：2页
标准价格：8.0 元
出版日期：1995-09-01
相关单位信息
首发日期：1994-12-20
复审日期：2004-10-14
起草单位：机械工业部成都工具研究所
归口单位：全国刀具标准化技术委员会
发布部门：中国机械工业联合会
主管部门：中国机械工业联合会
标准简介
GB/T 15306.4-1994 陶瓷可转位刀片 技术条件 GB/T15306.4-1994 标准下载解压密码：www.bzxz.net

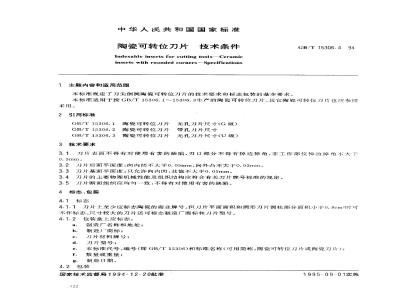

标准图片预览
标准内容
中华人民共和国国家标准
陶瓷可转位刀片
技术条件
Indexable inserts for cutting tools-Ceramicinserts with rounded corners --- Specifications
1主题内容和适用范围
本标准规定了刀尖倒圆陶瓷可转位刀片的技术要求和标志包装的基本要求。GB/T15306.494
本标准适用于按GB/T15306.1～15306.3生产的陶瓷可转位刀片。其它陶瓷可转位刀片也应参照采用。
2引用标准
GB/T15306.1陶瓷可转位刀片无孔刀片尺寸(G级）GB/T15306.2陶瓷可转位刀片带孔刀片尺寸GB/T15306.3陶瓷可转位刀片无孔刀片尺寸（U级）3技术要求
3.1刀片表面不得有对使用有害的缺陷，刃口部分不得有掉边掉角，非工作部位掉边掉角不大于0.3mm。
3.2刀片后面平面度：向内凹不大于0.05mm，向外凸不大于0.03mm。3.3刀片基面平面度：只允许向内凹，其值不大于0.05mm。3.4刀片的主要物理机械性能及组织结构应符合有关刀片牌号标准的规定。3.5刀片断面组织应均匀一致，不得有对使用有害的缺陷。4标志、包装
4.1标志
4.1.1刀片上至少应标志陶瓷的商业牌号。但刀片平面面积和圆形刀片圆柱部分面积小于0.8cm时可不作标志。尺寸较大的刀片还可标志制造厂商标和刀片型号。4.1.2包装盒上应标志：
制造厂名称和地址；
制造广商标；
刀片材料牌·号；
刀片型号；
本标准代号、编号（即GB/T15306)和标准名称（可用简称：陶瓷可转位刀片或陶瓷刀片）；数量或重量；
制造日期。
4.2包装
国家技术监督局1994-12-20批准522
1995-09-01实施
GB/T15306.4-94
刀片可采用塑料盒、纸盒等包装，应保证刀片之间不接触碰撞，每盒内应为同牌号、同型导的刀片。免费标准下载网bzxz
4.2.2外包装必须结实牢固，并注明防震易碎标志。附加说明：
本标准由中华人民共和国机械工业部提出。本标准出全国刀具标准化技术委员会归口。本标准山机械工业部成都工具研究所负责起革。本标准主要起草人香国兵、许祖德、沈上昌、季义庭523
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
