首页 > 国家标准(GB) > GB/T 1800.1-2009 产品几何技术规范(GPS) 极限与配合 第1部分:公差、偏差和配合的基础
GB/T 1800.1-2009

基本信息

标准号: GB/T 1800.1-2009

中文名称:产品几何技术规范(GPS) 极限与配合 第1部分:公差、偏差和配合的基础

标准类别:国家标准(GB)

标准状态:现行

发布日期:2009-03-16

实施日期:2009-11-01

出版语种:简体中文

下载格式:.rar .pdf

下载大小:1150827

相关标签: 产品 几何 技术规范 极限 配合 公差 偏差 基础

标准分类号

标准ICS号:计量学和测量、物理现象>>长度和角度测量>>17.040.10公差与配合

中标分类号:机械>>机械综合>>J04基础标准与通用方法

关联标准

替代情况:替代GB/T 1800.1-1997;GB/T 1800.2-1998;GB/T 1800.3-1998

采标情况:MOD ISO 286-1:1988

出版信息

出版社:中国标准出版社

页数:32页

标准价格:30.0 元

计划单号:20060603-T-469

出版日期:2009-11-01

相关单位信息

首发日期:1979-12-13

起草人:李晓沛、赵则祥、赵卓贤、张琳娜、乔雪涛、施瑞康、陈景玉

起草单位:中机生产力促进中心、中原工学院、西安交通大学等

归口单位:全国产品尺寸和几何技术规范标准化技术委员会

提出单位:全国产品尺寸和几何技术规范标准化技术委员会

发布部门:中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会

主管部门:国家标准化管理委员会

标准简介

GB/T 1800的本部分规定了极限与配合制的基本术语和定义、公差、偏差和配合的代号表示及标准公差值、基本偏差值。本部分适用于具有圆柱型和两平行平面型的线性尺寸要素。 GB/T 1800.1-2009 产品几何技术规范(GPS) 极限与配合 第1部分:公差、偏差和配合的基础 GB/T1800.1-2009 标准下载解压密码:www.bzxz.net

标准图片预览






标准内容

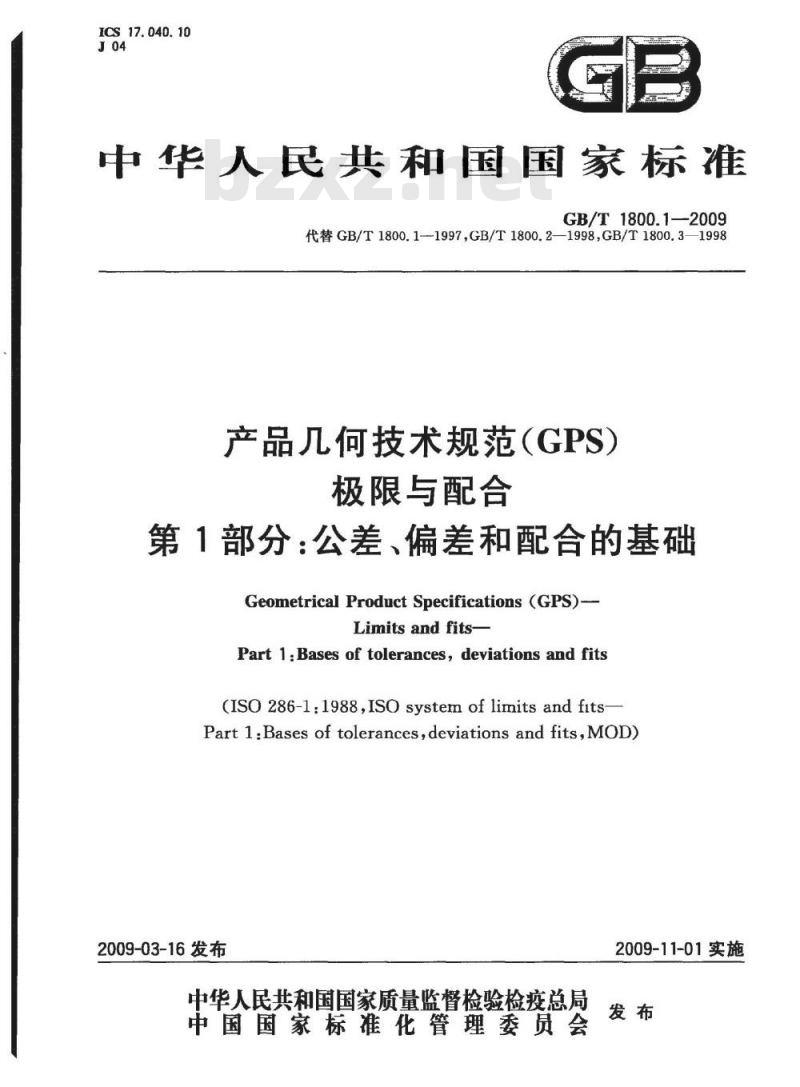

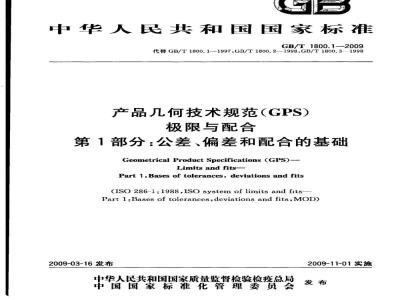

ICS17.040.10
中华人民共和国国家标准
GB/T1800.1-2009
代替GB/T1800.11997,GB/T1800.2—1998,GB/T1800.3—1998产品几何技术规范(GPS)
极限与配合
第1部分:公差、偏差和配合的基础GeometricalProductSpecifications(GPS)Limitsandfits
Part 1:Bases of tolerances, deviations and fits(ISO286-1.1988,ISOsystemoflimitsandfitstPart 1Bases of tolerances,deviations and fits,MOD)2009-03-16发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-11-01实施
GB/T1800.1--2009

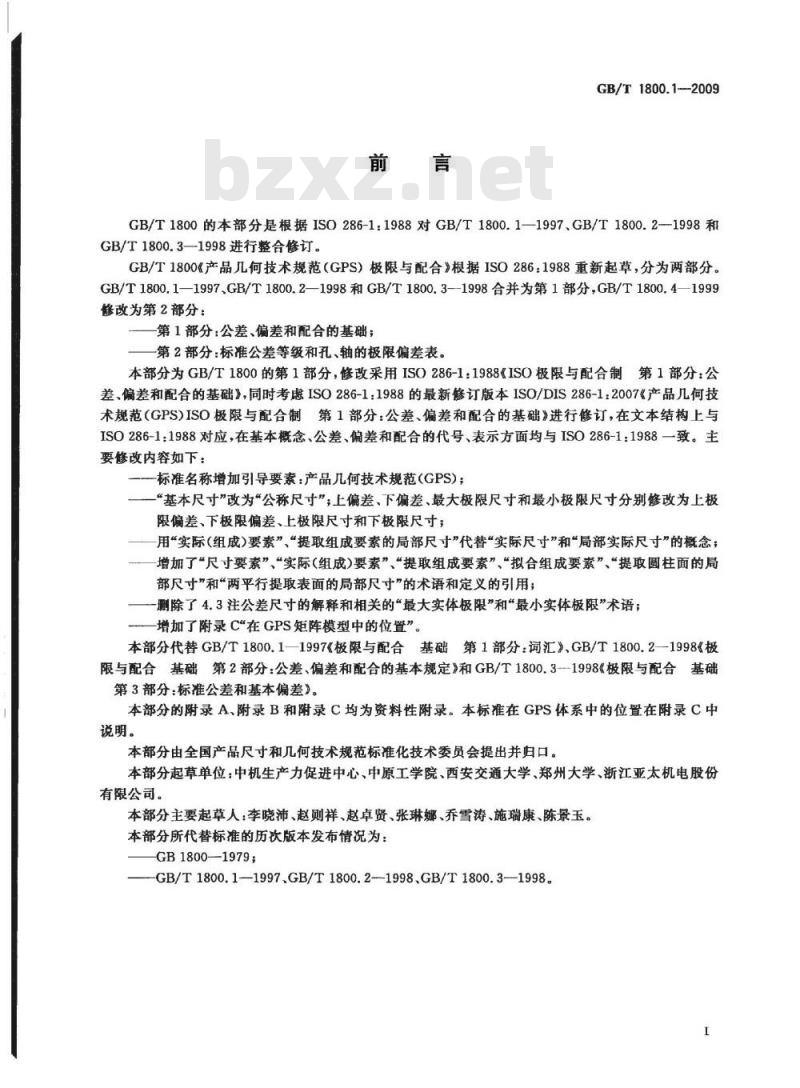

GB/T1800的本部分是根据ISO286-1:1988对GB/T1800.1—1997、GB/T1800.2-1998和GB/T1800.31998进行整合修订。GB/T1800《产品几何技术规范(GPS)极限与配合》根据ISO286:1988重新起草,分为两部分。GB/T1800.1—1997、GB/T1800.2—1998和GB/T1800.3—1998合并为第1部分,GB/T1800.4—1999修改为第2部分:
第1部分:公差、偏差和配合的基础;第2部分:标准公差等级和孔、轴的极限偏差表。本部分为GB/T1800的第1部分,修改采用ISO286-1:1988《IS0极限与配合制第1部分:公差、偏差和配合的基础》,同时考虑ISO286-1:1988的最新修订版本ISO/DIS286-1:2007《产品几何技术规范(GPS)ISO极限与配合制第1部分:公差、偏差和配合的基础》进行修订,在文本结构上与ISO286-1:1988对应,在基本概念、公差、偏差和配合的代号、表示方面均与ISO286-1:1988一致。主要修改内容如下:
一标准名称增加引导要素:产品几何技术规范(GPS);“基本尺寸”改为“公称尺寸”,上偏差、下偏差、最大极限尺寸和最小极限尺寸分别修改为上极限偏差、下极限偏差、上极限尺寸和下极限尺寸;用“实际(组成)要素”“提取组成要素的局部尺寸”代替“实际尺寸”和“局部实际尺寸”的概念;增加了“尺寸要素”“实际(组成)要素”、“提取组成要素”、“拟合组成要素”、“提取圆柱面的局部尺寸”和“两平行提取表面的局部尺寸”的术语和定义的引用;删除了4.3注公差尺寸的解释和相关的“最大实体极限”和“最小实体极限”术语;—增加了附录C“在GPS矩阵模型中的位置”。本部分代替GB/T1800.1—1997《极限与配合基础第1部分:词汇》,GB/T1800.2-1998《极限与配合基础第2部分:公差、偏差和配合的基本规定》和GB/T1800.3--1998《极限与配合基础第3部分:标准公差和基本偏差》。本部分的附录A、附录B和附录C均为资料性附录。本标准在GPS体系中的位置在附录C中说明。
本部分由全国产品尺寸和几何技术规范标准化技术委员会提出并归口。本部分起草单位:中机生产力促进中心、中原工学院、西安交通大学、郑州大学、浙江亚太机电股份有限公司。
本部分主要起草人:季晓沛、赵则祥、赵卓贤、张琳娜、养雪涛、施瑞康、陈景玉。本部分所代替标准的历次版本发布情况为:GB1800—1979;
GB/T1800.1—1997.GB/T1800.2-1998.GB/T1800.3—1998。I

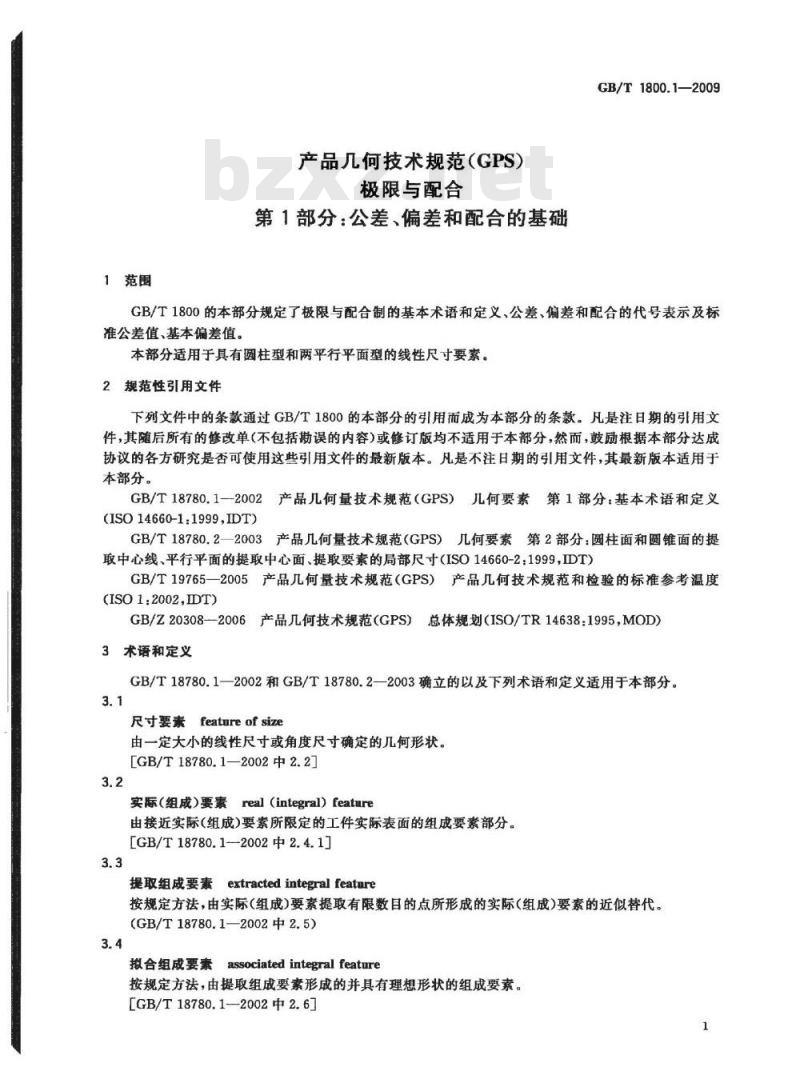

1范围
产品几何技术规范(GPS)
极限与配合
第1部分:公差、偏差和配合的基础GB/T1800.1—2009
GB/T1800的本部分规定了极限与配合制的基本术语和定义、公差、偏差和配合的代号表示及标准公差值、基本偏差值。
本部分适用于具有圆柱型和两平行平面型的线性尺寸要素。2规范性引用文件
下列文件中的条款通过GB/T1800的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些引用文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T18780.1—2002产品儿何量技术规范(GPS)儿何要素第1部分:基本术语和定义(ISO14660-1:1999IDT)
GB/T18780.2—2003产品几何量技术规范(GPS)几何要素第2部分:圆柱面和圆锥面的提取中心线、平行平面的提取中心面、提取要素的局部尺寸(ISO14660-2:1999,IDT)GB/T19765一2005产品几何量技术规范(GPS)产品几何技术规范和检验的标准参考温度(ISO1:2002,IDT)
GB/Z20308—2006产品几何技术规范(GPS)总体规划(ISO/TR14638:1995,MOD)3术语和定义
GB/T18780.1—2002和GB/T18780.2—2003确立的以及下列术语和定义适用于本部分。3.1
尺寸要素featureof size
由一定大小的线性尺寸或角度尺寸确定的几何形状。[GB/T18780.1—2002中2.2]
实际(组成)要素real(integral)feature由接近实际(组成)要素所限定的工件实际表面的组成要素部分。[GB/T18780.1—2002中2.4.1]
提取组成要素extractedintegralfeature按规定方法,由实际(组成)要素提取有限数目的点所形成的实际(组成)要素的近似替代。(GB/T18780.1—2002中2.5)
拟合组成要素associated integral feature按规定方法,由提取组成要素形成的并具有理想形状的组成要素。[GB/T18780.1—2002中2.6]
GB/T1800.1—2009

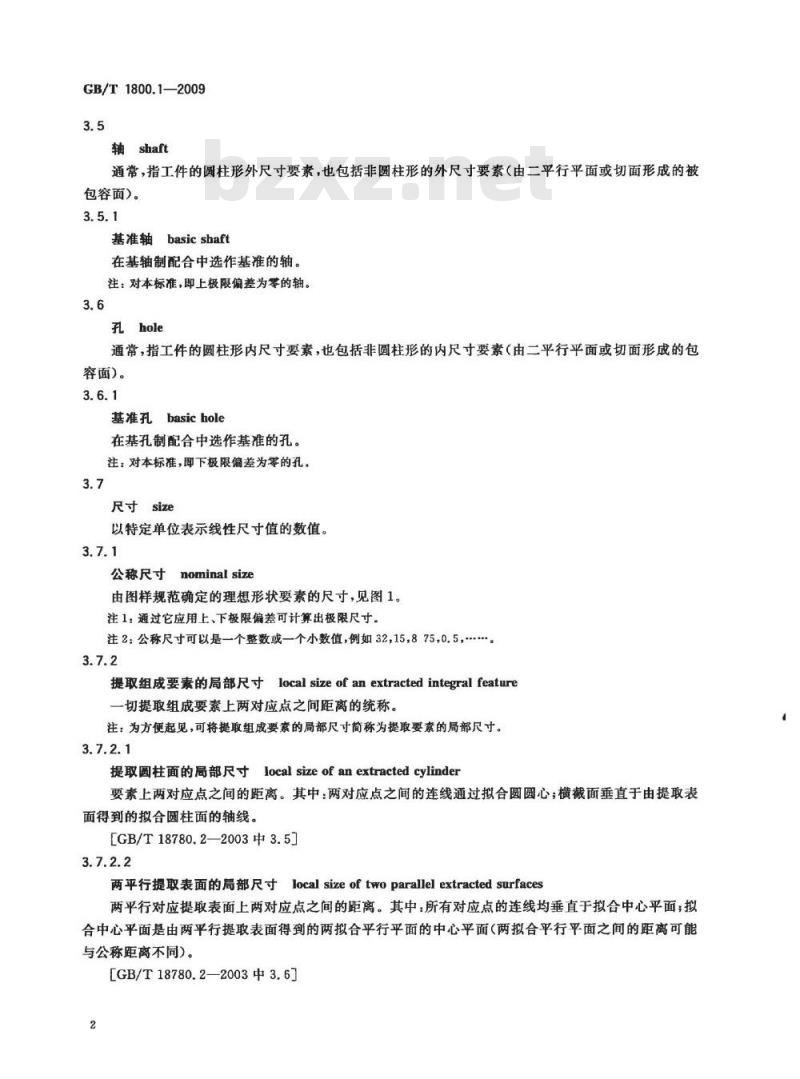

轴shaft
通常,指工件的圆柱形外尺寸要素,也包括非圆柱形的外尺寸要素(由二平行平面或切面形成的被包容面)。
基准轴basic shaft
在基轴制配合中选作基准的轴。注:对本标准,即上极限偏差为零的轴。3.6
孔hole
通常,指工件的圆柱形内尺寸要素,也包括非圆柱形的内尺寸要素(由二平行平面或切面形成的包容面)。
基准孔basic hole
在基孔制配合中选作基准的孔。注:对本标准,即下极限偏差为零的孔,3.7
尺寸size
以特定单位表示线性尺寸值的数值。3.7.1
公称尺寸
nominal size
由图样规范确定的理想形状要素的尺寸,见图1。注1:通过它应用上、下极限偏差可计算出极限尺寸。注2:公称尺寸可以是一个整数或一个小数值,例如32,15,875,0.5,...…3.7.2
提取组成要素的局部尺寸local sizeofanextractedintegral feature一切提取组成要素上两对应点之间距离的统称。注:为方便起见,可将提取组成要索的局部尺寸简称为提取要素的局部尺寸。3.7.2.1
提取圆柱面的局部尺寸localsizeof anextractedcylinder要素上两对应点之间的距离。其中:两对应点之间的连线通过拟合圆圆心;横截面垂直于由提取表面得到的拟合圆柱面的轴线。
[GB/T18780.2—2003中3.5]
两平行提取表面的局部尺寸localsizeoftwoparallelextractedsurfaces两平行对应提取表面上两对应点之间的距离。其中:所有对应点的连线均垂直于拟合中心平面;拟合中心平面是由两平行提取表面得到的两拟合平行平面的中心平面(两拟合平行平面之间的距离可能与公称距离不同)。
[GB/T18780.2—2003中3.6]

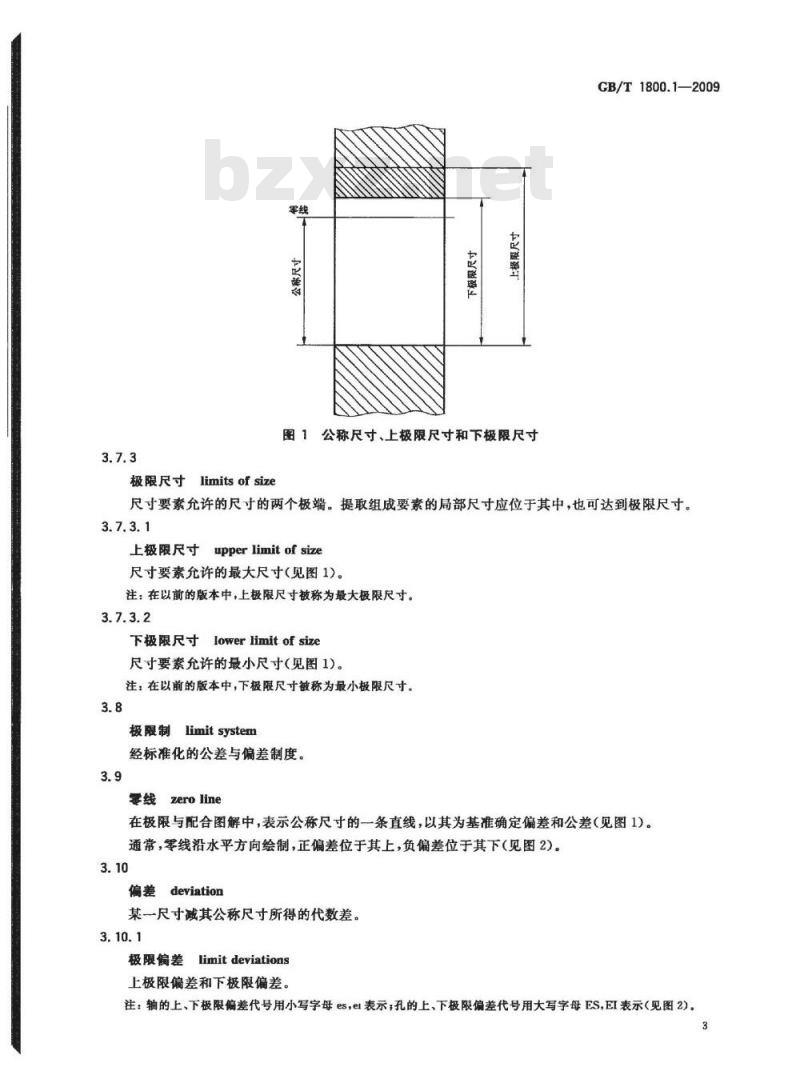

极限尺寸limitsof size
图1公称尺寸、上极限尺寸和下极限尺寸CB/T1800.1—2009
尺寸要素允许的尺寸的两个极端。提取组成要素的局部尺寸应位于其中,也可达到极限尺寸。3.7.3.1
上极限尺寸upperlimitofsize
尺寸要素允许的最大尺寸(见图1)。注:在以前的版本中,上极限尺寸被称为最大极限尺寸。3.7.3.2
下极限尺寸lowerlimitofsize
尺寸要素允许的最小尺寸(见图1)。注:在以前的版本中,下极限尺寸被称为最小极限尺寸。3.8
极限制limitsystem
经标准化的公差与偏差制度。
零线zero line
在极限与配合图解中,表示公称尺寸的一条直线,以其为基准确定偏差和公差(见图1)。通常,零线沿水平方向绘制,正偏差位于其上,负偏差位于其下(见图2)。3.10
偏差deviation
某一尺寸减其公称尺寸所得的代数差。3.10.1
极限偏差limitdeviations
上极限偏差和下极限偏差。
注:轴的上、下极限偏差代号用小写字母es,e表示,孔的上、下极限偏差代号用大写字母ES,EI表示(见图2)。3
GB/T1800.1—2009
上极限偏差(ES,es)
upperlimitdeviation
上极限尺寸减其公称尺寸所得的代数差(见图2)。注:在以前的版本中,上极限偏差被称为上偏差。3.10.1.2
下极限偏差(EI,ei)
lower limitdeviation
下极限尺寸减其公称尺寸所得的代数差(见图2)。注:在以前的版本中,下极限偏差被称为下差。3.10.2
基本偏差fundamental deviation在本标准极限与配合制中,确定公差带相对零线位置的那个极限偏差(见图2)。注:它可以是上极限偏差或下极限偏差,一般为靠近零线的那个偏差,如图2为下极限偏差。3.11
size tolerance
尺寸公差(简称公差)下载标准就来标准下载网
上极限尺寸减下极限尺寸之差,或上极限偏差减下极限偏差之差。它是允许尺寸的变动量。注:尺寸公差是一个没有符号的绝对值。3.11.1
standardtolerance
标准公差(IT)
本标准极限与配合制中,所规定的任一公差。注:字母IT为“国际公差”的英文缩略语。3.11.2
标准公差等级
standardtolerancegrades
在本标准极限与配合制中,同一公差等级(例如IT7)对所有公称尺寸的一组公差被认为具有同等精确程度。
公差带tolerancezone
在公差带图解中,由代表上极限偏差和下极限偏差或上极限尺寸和下极限尺寸的两条直线所限定的一个区域。它是由公差大小和其相对零线的位置如基本偏差来确定(见图2)。下极限偏差(基本偏差)
公差带
图2公差带图解
尺寸公差
上极限偏差
(ES,es)
标准公差因子(i)standardtolerancefactorGB/T1800.1—2009
在本标准极限与配合制中,用以确定标准公差的基本单位,该因子是基本尺寸的函数。注1:标准公差因子用于公称尺寸至500mm,注2:标准公差因子1用于公称尺寸大于500mm。3.12
间際clearance
孔的尺寸减去相配合的轴的尺寸之差为正(见图3)。一间隙
图3间隙
最小间隙minimumclearance
在间隙配合中,孔的下极限尺寸与轴的上极限尺寸之差(见图4)。3.12.2
最大间隙maximumclearance
在间隙配合或过渡配合中,孔的上极限尺寸与轴的下极限尺寸之差(见图4和5)。图4间隙配合
GB/T1800.1—2009
过盈interference
最大间隙
最大过疆
图5过渡配合
孔的尺寸减去相配合的轴的尺寸之差为负(见图6)。3.13.1
最小过盈minimuminterference
在过盈配合中,孔的上极限尺寸与轴的下极限尺寸之差(见图7)。3.13.2
最大过盈maximum interference在过盈配合或过渡配合中,孔的下极限尺寸与轴的上极限尺寸之差(见图5和图7)。过盈
图6过盈
配合fit
最大过盈
最小过盈
图7过盈配合
公称尺寸相同的并且相互结合的孔和轴公差带之间的关系。3.14.1
间隙配合clearancefit
GB/T1800.1--2009
具有间隙(包括最小间隙等于零)的配合。此时,孔的公差带在轴的公差带之上(见图8)。孔公差带
轴公差带
孔公差带
轴公差带
间隙配合的示意图
过盈配合interferencefit
具有过盈(包括最小过盈等于零)的配合。此时,孔的公差带在轴的公差带之下(见图9)。轴公差带
轴公差带
孔公差带
孔公差带
图9过盈配合的示意图
GB/T1800.1—2009
过渡配合transitionfit
可能具有间隙或过盈的配合。此时,孔的公差带与轴的公差带相互交叠(见图10)。孔公差带
轴公差带
轴公差带
轴公差带
图10过渡配合的示意图
配合公差variationof fit
组成配合的孔与轴的公差之和。它是允许间隙或过盈的变动量。注:配合公差是一个没有符号的绝对值。3.15
配合制fitsystem
同一极限制的孔和轴组成的一种配合制度。3.15.1
基轴制配合shaft-basissystem of fits基本偏差为一定的轴的公差带,与不同基本偏差的孔的公差带形成各种配合的一种制度。对本标准极限与配合制,是轴的上极限尺寸与公称尺寸相等、轴的上极限偏差为零的一种配合制(见图11)。
轴“h\
公称尺寸
注:水平实线代表孔或轴的基本偏差。虚线代表另一个极限,表示孔与轴之间可能的不同组合与它们的公差等级有关。
图11基轴制配合
基孔制配合hole-basis systemoffitsGB/T1800.1-2009
基本偏差为一定的孔的公差带,与不同基本偏差的轴的公差带形成各种配合的一种制度。对本标准极限与配合制,是孔的下极限尺寸与公称尺寸相等、孔的下极限偏差为零的一种配合制(见图12)。
公称尺寸
注:水平实线代表孔或轴的基本简差。虚线代表另一个极限,表示孔与轴之间可能的不同组合与它们的公差等级有关。
图12基孔制配合
4公差、偏差和配合的代号及表示4.1代号
4.1.1标准公差等级代号
标准公差等级代号用符号IT和数字组成,例如:IT7。当其与代表基本偏差的字母一起组成公差带时,省略IT字母,如h7。
注:标准公差等级分IT01、IT0.IT1~IT18,共20级。基本尺寸至3150mm的各级的标准公差数值见附录A。4.1.2偏差代号
4.1.2.1基本偏差代号
基本偏差代号,对孔用大写字母A,,ZC表示,对轴用小写字母a,..,zc表示(见图13和图14),各28个。其中,基本偏差H代表基准孔,h代表基准轴。注:为避免混滑,不用下列字母:I,1;L,l0,o,Q,q;W,w。公称尺寸至3150mm的轴、孔的基本偏差数值分别见表2和表3。4.1.2.2上极限偏差代号
上极限偏差代号,对孔用大写字母“ES”表示,对轴用小写字母“es”表示。4.1.2.3下极限偏差代号
下极限偏差代号,对孔用大写字母“EI”表示,对轴用小写字母“e1\表示。o
GB/T1800.1—2009
EFFFGGH
a)孔
注1:按照惯例,基本偏差是靠近零线最近的那个极限偏差。注2:有关J/小、K/k,M/m和N/n基本偏差的详情见图14。图13基本偏差系列示意图
