标准号: GB 7465-2009

中文名称:高活度钴60密封放射源

标准类别:国家标准(GB)

标准状态:现行

发布日期:2009-03-13

出版语种:简体中文

下载格式:.rar .pdf

下载大小:524720

相关标签: 活度 密封 放射源

标准分类号

标准ICS号:能源和热传导工程>>核能工程>>27.120.99有关核能的其他标

中标分类号:能源、核技术>>同位素与放射源>>F51放射源

关联标准

替代情况:替代GB 7465-1994

出版信息

出版社:中国标准出版社

页数:20页

标准价格:21.0 元

计划单号:20064451-Q-517

出版日期:2010-03-01

相关单位信息

首发日期:1987-03-17

起草人:曹志坚

起草单位:中国核动力研究设计院

归口单位:全国核能标准化委员会

提出单位:中国核工业集团公司

发布部门:中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会

主管部门:中国核工业集团公司

标准简介

本标准规定了高活度钴60密封放射源的结构和分类,技术要求,试验方法,检验规则,标志、检验证书和使用说明书,包装、运输和贮存等内容。本标准适用于放射性活度大于10TBq的远距离治疗用钴60γ源,工业辐照用钴60γ源。也适用于γ刀治疗用钴60γ源、集装箱检查用钴60γ源以及其他用途的活度大于10TBq的钴60γ源。 GB 7465-2009 高活度钴60密封放射源 GB7465-2009 标准下载解压密码:www.bzxz.net

标准图片预览






标准内容

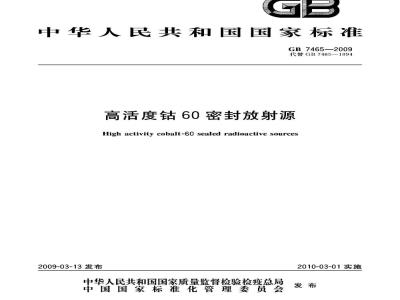

ICS27.120.99
中华人民共和国国家标准
GB74652009
代替GB7465—1994
高活度钻60密封放射源
High activity cobalt-60 sealed radioactive sources2009-03-13发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-03-01实施
2规范性引用文件
3术语和定义
4源的结构和产品分类
5技术要求
6试验方法
7检验规则
8标志、检验证书和使用说明书…9包装、运输和储存
附录A(资料性附录)几种主要高活度钻60密封放射源的结构附录B(资料性附录)放射源的主要规格附录C(规范性附录)
附录D(资料性附录)
附录E(资料性附录)
放射源的名义活度计算
高活度钻60密封放射源检验证书格式些主要放射源的修正系数C值.
品伙伴网httn
wtoocmatonot
GB7465—2009
本标准的全部技术内容为强制性。前言
本标准发布后替代GB7465-1994《高活度钻60密封放射源》。本标准与GB7465一1994相比主要有以下变化:GB7465—2009
a)增加了刀治疗用钴60源、集装箱检查用钻60源和11.1×451规格工业辐照用钻60源的内容,去掉了$15×80规格工业辐照用错60%源的内容:b)
增加了GB15849一1995《密封放射源的泄漏检验方法》和环发[20047118号“放射源编码规则”等引用标准和国家规范;
增加了“密封放射源”、“高活度钻60密封放射源”、“空气比释动能”和“空气比释动能率”及“照c
射量”和“照射量率”等术语,删除了“等效活度”术语,将原术语“实际活度”修改为概念更确切、更科学的“名义活度”,所有术语均给出了英文对照;将源芯材料金属钻的纯度要求由99.9%修改为99%,去掉了各类放射源对钻60的比活度要d)
求,增加了包壳的焊接熔深要求及检验方法:e)
将放射源的表面污染检验方法由浸泡法修改为擦拭法;f)
将高活度钻60密封放射源的结构图、型号规格表分别从正文修改为附录A和附录B,刷除了产品代号的有关内容,提高了一些放射源的活度规格;去掉了“放射源检验结果的制定”;g)
增加了第8章“标志、检验证书和使用说明书”,给出了检验证书和使用说明书的具体内容;h)
增加了名义活度计算公式,给出了计算各类放射源名义活度”采用的修正系数“C”值,增加了i
根据放射源的照射量率计算等效活度的公式。本标准的附录C为规范性附录,本标准的附录A、附录B、附录D、附录E为资料性附录。本标准由全国核能标准化委员会提出。本标准由全国核能标准化委员会归口。本标准起草单位:中国核动力研究设计院。本标准主要起草人:曹志坚。
本标准所代替标准的历次版本发布情况为:GB7465—1987,GB7465—1994。
1范围
高活度钻60密封放射源
GB7465—2009
本标准规定了高活度钴60密封放射源的结构和分类,技术要求,试验方法,检验规则,标志、检验证书和使用说明书,包装、运输和贮存等内容。本标准适用于放射性活度(以下简称活度)大于10TBq的远距离治疗用钻60%源,工业辐照用钻60源。也适用于刀治疗用钴60源、集装箱检查用钻60源以及其他用途的活度大于10TBg的钻60源。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB4075一2009密封放射源一般要求和分级GB11806—2004放射性物质安全运输规程GB15849—1995密封放射源的泄漏检验方法GBW3医用远距离治疗源线卫生防护规定环发[2004]118号放射源编码规则国家环境保护总局2004年8月24日3术语和定义
下列术语和定义适用于本标准。3.1
密封放射源sealedradioactivesources密封在包壳内或与某种材料紧密结合的放射性物质。在规定的使用条件和正常磨损下,这种包壳或结合材料能足以保持源的密封性。3.2
高活度钻60密封放射源highactivitycobalt-60sealedradioactivesources指源的放射性活度大于10TBq的钴60密封放射源。3.3
nominal activity
名义活度
指放射源内所含放射性物质活度的名义值。3.4
airkerma
空气比释动能
不带电的电离辐射,在单位质量的空气中释放出来的全部带电粒子的初始动能总和。符号为K,单位为Gy。
空气比释动能率airkermarate
指单位时间内的空气比释动能,符号为K,单位为Gy·s-1。3.6
照射量exposure
不带电的电离辐射,在单位质量的空气中释放出来的全部电子,被空气完全阻挡时,在空气中产生1
htt
GB7465—2009
的同一种符号离子的总电荷量叫做该电离辐射的照射量,符号为X,单位为C·kg-。3.7
照射量率exposurerate
单位时间内的照射量叫做照射量率,符号为X,单位为C·kg-1·s-1(或A·kg-1)。3.8
照射野irradiation field
指垂直于射线束轴线的该射线束的某一截面(距源任意距离处)。3.9
照射野内空气比释动能率(或照射量率)的不对称性unsymmetryof airkermarate(orexposurerate) in irradiatian field
指距照射野中心等距离的对称点之间的空气比释动能率(或照射量率)的相对偏差。4,源的结构和产品分类
4.1源的结构
高活度钻60密封放射源由钴60放射性芯体(以下简称源芯)、垫片(必要时)和双层金属包壳组成并焊接密封。一些常用高活度钻60密封放射源的结构示意图参见附录A。4.1.1源芯
高活度钻60密封放射源的源芯采用金属状的镀镍钻粒、或钻片、或钻柱。若采用钻粒,则应振动密实,使之在正常使用条件下钻粒不会产生相对位移。4.1.2垫片
当源芯未充满内包壳时,源芯的上端应加垫片,使之充满内包壳。垫片应采用熔点大于800C的材料,并与包壳材料和源芯材料是相容的。4.1.3包壳
高活度钻60密封放射源应采用双层不锈钢包壳,工业辐照用钴60源的内包壳也可采用Zr-2或Zr-4合金,内、外包壳均应熔焊密封。包壳厚度应满足5.5规定的安全性能等级要求,在此前提下,射线从端面输出的源,端面总厚度应不大于1.0mm;射线从侧面输出的源,侧面总厚度应不大于2.0mm。4.2产品分类
高活度钻60密封放射源产品按用途分类,主要划分为:远距离治疗用钻60源、工业辐照用钻60源,Y刀治疗用钻60源、集装箱检查用钻60源以及其他用途的钻60源。4.3产品型号规格
高活度钻60密封放射源产品的型号规格按其外形尺寸划分,一些高活度钻60密封放射源产品的主要型号规格参见附录B。附录B以外产品的型号规格根据实际需要确定。5技术要求
5.1原材料
放射源的内、外包壳材料应采用抗腐蚀性能、焊接性能和机械性能优良的奥氏体不锈钢,所选不锈钢的成分组成应符合该不锈钢的规定要求。工业辐照源用钻60源的内包壳也可采用Zr-2或Zr-4合金。5.2放射性杂质
出厂时,放射源中所含放射性杂质核素的活度,应不大于钻60活度的1%。5.3包壳密封
放射源的内、外包壳应采用熔焊方法密封。焊缝熔深不得小于包壳焊口处的壁厚。5.4外径偏差
远距离治疗用钻60源和$15mm×90mm工业辐照用钻60源的最大外径,不得大于放射源的2
GB7465—2009
名义外径0.50mm;11.1mm×451mm的工业辐照用钻60源的外径不得大于放射源的名义外径0.20mm,刀治疗用钻60源和集装箱检查用钻60%源的外径不得大于放射源的名义外径0.10mm;其他用途放射源的外径应满足使用要求。5.5安全性能等级及弯曲性能等级放射源的安全性能等级应不低于GB4075一2009/E63535,11.1mm×451mm规格的工业辐照用钻60源的弯曲试验等级应不低于GB4075一2009规定的7级。5.6泄漏和表面放射性污染
放射源的放射性泄漏量和表面可去除放射性污染量应分别不大于200Bg。5.7辐射输出量率及其不确定度
放射源的辐射输出量率用距源1m处的空气比释动能率(或照射量率)表示。辐射输出量率的折展总不确定度应不大于5%(k一2)。5.8名义活度及其不确定度
放射源的量值用名义活度表示,名义活度的扩展不确定度应不大于10%(k一2)。5.9远距离治疗用钻60源装机后照射野内空气比释动能率(或照射量率)的不对称性远距离治疗用钻60源装机后,由于放射源的不均匀性引起的照射野内空气比释动能率(或照射量率)的不对称性应不超过于士5%。5.10安全使用期限
在规定的使用环境和使用条件下,放射源的安全使用期限为15a。6试验方法
6.1原材料试验
金属钻的化学纯度及包壳材料的成分组成采用化学分析法或光谱分析法试验,也可采用别的有效方法试验。
6.2放射性杂质试验
取反应堆辐照后钴60的样品适量,用高分辨率谱仪试验放射性杂质核素的含量,也可采用别的有效方法试验。
6.3焊缝熔深试验
在确定的焊接条件下,取不少于3个焊接后的假密封源,采用破坏性方法进行试验。即将焊口纵部切开,测量焊缝的熔深。
6.4外径尺寸试验
用专用不锈钢管规试验。管规的内径应等于放射源要求的最大名义外径,其长度应不小于放射源名义长度的(1.2~1.5)倍。被试验的放射源应能顺利通过管规或顺利进出管规。6.5安全性能等级及弯曲性能等级试验放射源的安全性能等级及弯曲性能等级,按GB4075一2009的规定进行试验。6.6泄漏和表面放射性污染试验
放射源的泄漏按GB15849一1995规定的任一种方法进行试验,推荐采用GB15849一1995中的5.1.2规定的沸腾液体浸泡法。放射源的表面放射性污染按GB15849一1995中的5.3规定的擦拭法试验。
6.7空气比释动能率(或照射量率)的测量用电离室测量装置进行测量。对于远距离治疗用钻60源和刀治疗用钻60源,应测量源的底端面到电离室中心一定距离处的辐射输出;对于工业辐照用钻60源和集装箱检查用钻60源,应测量源的侧面到电离室中心一定距离处的辐射输出。对所测数据经过必要的修正(包括仪器的刻度因子和漏电流、环境散射、空气密度等)之后,给出距放射源1m处的空气比释动能率(或照射量率)。3
ht
GB7465—2009
6.8名义活度计算
放射源的名义活度按附录C给出的公式进行计算。6.9远距离治疗用钴60源装机后照射野内空气比释动能率(或照射量率)的不对称性试验在治疗机的性能正常和放射源定位准确的前提下,按GBW3中规定的方法进行试验。6.10安全使用期试验
在放射源使用期间,使用单位定期(至少一年一次)采用擦拭法或取水样法,检查放射源的贮存设施或贮存场所的放射性污染水平或放射性浓度,以确定放射源是否安全。7检验规则
7.1型式检验
本标准5.1~5.8的规定作为生产厂家在放射源投产前必须全部检验的型式检验项目放射源正式投产以后,5.1,5.2,5.3,和5.5为型式检验项目。其中5.1和5.2,对购人的每一批号原材料进行抽验,样品数不少于3个,5.3和5.5每4年检验一次。当有下列情况之一,受其影响的性能也应进行型式检验
当放射源的材料、结构和生产工艺有重大改变,可能影响产品的性能时;a)
停产一年以上,重新恢复生产时;b)
出广检验结果与上次型式检验结果有较大差异时!国家质量监督部门提出型式检验要求时。d)
7.2出厂检验
放射源的出厂检验项目如下:
a)放射源的外径;
放射源的泄漏和表面放射性污染量:c)
放射源的空气比释动能率(或照射量率):放射源的名义活度;
以上项目均为全检。
7.3特殊检验
5.9和5.10为放射源的特殊检验项目,由源的使用单位负责检验。当检验结果有争议时,源的生产厂家应派人参加。
8标志、检验证书和使用说明书
8.1标志
8.1.1放射源标志
放射源的标志按GB4075一2009中的第8章规定的原则执行,放射源的标志应与检验证书中放射源的编码相对应,放射源的编码按国家环境保护总局制定的环发[2004]118号“放射源编码规则“执行。8.1.2容器标志
放射源的储存和运输容器的标志按GB11806一2004中的6.12规定执行。8.2检验证书
经检验合格的每个或每套放射源,均应填写检验证书。检验证书格式参见附录D。检验证书的内容至少包括:
a)放射源名称;
b)生产厂名称;
c)核素名称;
d)包壳材料和包壳层数;
htt
密封方法;源芯材料;
名义源芯尺寸和名义外形尺寸;f
辐射输出量率;
名义活度;
i)安全性能等级;
表面污染和泄露检验方法及其结果;ji)
编码和编号。
8.3使用说明书
放射源在出厂时应提供使用说明书,使用说明书至少应包括以下内容:a)用途;
b)主要核性质;
安全使用条件;
安全注意事项;
涉源事故应急处理办法。
9包装、运输和储存
9.1包装
9.1.1包装使用的容器应满足GB11806一2004中的规定GB7465—2009
9.1.2远距离治疗用钻60源装人与治疗机匹配的倒装运输容器内发货,放射源应在贮源腔的中心位置,源的射线输出端向下,贮源腔的紧固盖应充分紧固,保证压紧放射源,使其不得活动。9.1.3工业辐照用钻60源和刀治疗用钴60源装入专用倒装运输容器的吊篮内发货,放射源的排列,要易于源的取、放,不得相互碰撞。9.1.4集装箱检查用钻60源直接装人集装箱检查专用屏蔽装置内发货。9.1.5容器或装置的紧固件必须齐备,并充分紧固。9.1.6容器内、外表面的非固定性放射性污染应不大于4Bg/cm2,表面辐射水平应符合GB11806-2004中的6.11规定
9.1.7发货时应附带以下文件:
检验证书:
使用说明书;
货包表面污染及表面辐射水平检测合格证书;c)
编码卡;
e)放射源在容器吊篮内的排列图(仅限工业辐照用钴60源和刀治疗用钴60源)。9.2运输
放射源的运输按GB11806—2004的规定执行。9.3储存
9.3.1远距离治疗用钻60源、刀治疗用钻60源和集装箱检查用60源,贮存于其配套使用的装置内,放射源在非工作期间应处于安全屏蔽位置。工业辐照用钻60源贮存于水井或干井(室)之内,放射源在非工作期间必须返回水井或干井(室)存放。9.3.2放射源的工作场所或贮存场所应具备以下条件:a)应设置辐射监测设施;
b)应设置消防和防盗设施;
c)应设置安全连锁装置;
htt
GB7465—2009下载标准就来标准下载网
应设置应急报警装置;
应有通风设施;
f)不得有腐蚀性气体存在。
9.3.3采用湿法贮存工业辐照用钻60源的贮源水井应使用去离子水或蒸馏水,水中的总氯离子含量应不大于1×10-6,pH值应为5.5~8.5,还应避免其他对不锈钢有腐蚀的物质存在。6
http://foodmate.net附录A
(资料性附录)
几种主要高活度钴60密封放射源的结构GB7465-2009
图A.1为A型和B型远距离治疗用钻60源的结构,图A.2为B型工业辐照用钻60源的结构,图A.3为A型头部刀治疗用钻60源的结构,图A.4为A型和B型远距离治疗用钻60源的结构。单位为毫米
中23.4(26)
1—外壳,
2—内壳,
3——外盖;
一内盖:
钻60;
垫块。
图A.1A型和B型远距离治疗用钴60Y源的结构单位为毫米
外壳:
2——内壳;
3——外盖:
4内盖:
5——钴60。
图A2B型工业辐照用60Y源的结构7
品体伴网httn:
wfoodmate.net
GB7465—2009
外壳;
内壳;
3——外盖:
4内盖:
5——钻60;
6—垫块:
7——屏蔽块(钨合金)。
一外壳;
2—内壳;
一外盖:
一内盖:
钻60。
A型头部刀治疗用钴60源的结构
中18.1(17.6)
中10.7($10)
图A.4A型和B型远距离治疗用钻60源的结构品体伴网httn:
wtoocmatonot
单位为毫米
单位为毫米
附录B
(资料性附录)
放射源的主要规格
一些高活度钻60密封放射源的主要规格列于表B.1。表B.1
高活度钻60密封放射源的主要规格名义外形尺寸
放射源名称
远距离治疗
用钻60源
工业辐照用
钻60源
刀治疗用
钻60源
(头部治疗)
刀治疗用
钻60源
(全身治疗)
集装箱检查
用钻60源
(直径×长度)
26×27
23.4X36.7
15×90
11.1×451
23.5×57.5
18.1X13.4
17.6×12.4
最大源芯尺寸?
(直径×长度)
22.2×20.4
20×28
11.2×82.4
7×400
(3.0~3.3)×30
(3.6~3.8)×30
名义活度
111~185
185~370
185~481
14.8~18.5
指内包壳全部被钻60充满,不需加垫片时的源芯尺寸。GB7465—2009
最小辐射输出
1m处的空气比释
动能率
Gy·s-1
7.81×103~
1.30×10-2
1.21×10-~
2.43×10-2
2.81×10-3~
5.62×10-3
1.40×102~
3.65×10-2
4.59×10-4~
7.87×10-4
6.14X10-4~
9.62×10-4
6.41×10-4~
9.21×10-*
1.14×10-3~
1.43×10-3
5.77×10-4~
8.66×10-4
b指在最大源芯尺寸条件下,对应于源的名义活度,应能达到的辐射输出。品伙伴网httn:
/wwwfoodmate.net
1 m处的照射量率
C.kg-1.s-1
2.31×10-4~
3.84×10-4
3.59×10-4~
7.17×10-
8.31X10-4~
1.66×10-4
4.15×10-4
10.80×10-4
1.36×10-5~
2.33×10-5
1.90×10-5~
2.84×10-5
1.82×10-5~
2.72×10-5
3.38×10-5~
4.23×10-5
1.71×10-5~
2.56×10-5
