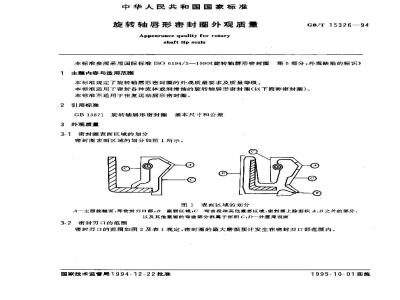

中华人民共和国国家标准
旋转轴唇形密封圜外观质
Appearance quality For rotaryshaft lip seals
GB/T 15326—94
本标准参照采用国际标准IS6194/5—1990%旅转轴臀形密封菌第5部分:外观缺陷的标识》1主题内容与适用范围
本标准规定了旋转轴唇形密封圈的外观质量要求及质量等级。本标准适用于密封各种流体戒润滑油的旋转轴唇形密封圈(以下简称密封圈)。本标准不适用于往复运动唇形密封圈。2引用标准
GB13871旋转轴唇形密封圈基本尺寸和公差3外观质量
3.1密封圈表面区域的划分
密封圈表面区域的划分如图1所示。图1表面区域的划分
A一主唇接触面,即密封刃口部B副唇区域心弯曲段和其他重要区域,密封唇上除面积A、B之外的部分,以及其他量要的弯曲部分都属于面积C;一外圆周表面3.2密封刃口的范围
密封刃口的范围如图2及表1规定,密封圈的最大磨损预计发生在密封刃口部范圃内。国家技术监督局1994-12-22批准1995-10-01实施
轴径d
3.3外观缺陷
3.3.1密封刃口(A)
GB/T 15326—94
密封口范圈
行腾面
密封刃口应光滑、平整,不允许存在杂质、气泡、流痕、缺胶,凹凸缺陷、裂纹等任何一种缺陷。3.3.2副唇(B)
副唇表面应光滑、平整,不允许出现杂质、气泡、缺胶、裂纹等缺陷。对于在副唇上有分模面的密封圈,其副唇上的胶边高度及修损宽度、深度不得大于0.2nm。3.3.3弯曲段和其他重要区城(C)在弯谢段和其他重要区域内不允许出现裂纹,粘合不衰等缺陷,其他缺陷要求列于表2。3.3.4外圆周表面(D)
外圆周表面上不允许出现裂纹、粘合不良、轴向划痕等缺陷。在圆周方向的划痕其深度应不大于0.1mm,宽度不大于0.3mm,长度不大于6tmm。其他缺陷要求见表2。3.3.5在符合表2条件下,除修边损伤缺陷外,其余缺陷之间的轴向、径向距离应不小于5mm,圆周方向的距离应不小于10 mm。
3.4弹簧
弹簧应当挠制均勾,不允许出现形变、扭曲、伸长等缺陷,接头处不应发生脱口现象,不允许生锈。表2
高度或深度,不大于,tntn
宽度,不大于,mm
不多于,处
高度或深度,不大于,mm
长度,不大于,mm
宽度,不大于,mm
不多于,处
合格品
50i120
合格品
合格品
缺陷要求
缺陷名称
3凹凸缺陷
修边损伤
3.5骨架
GB/T 1532694下载标准就来标准下载网
续表2
参特学
高度或深度,不大于,mm
长度,不大于,mm
宽度,不大于,mm
不多于,处
深度,不大于,m
长度,不大于,mm
不多于,处
高度或深度,不大于,mm
长度,不大于,mm
不多于,处
以上缺陷累计,不多于,处
深度,不大于,mm
宽度,不大于,mm
骨架不应有毛刺、机械损伤。外露部分不应生锈附加说明:
本标雅由中华人民共和国化学工业部提出di≤50
合格品
一等品
合格品
一等品
d,>120
合格品
本标准由化工部橡胶密封制品标准化技术归口单位化工部西北橡胶制品研究所归口。本标准由化工部西北橡胶制品研究所负责起草。本标推主要起草人孙莉萍、王宝永、刘印文、戴国梁,张立骏一等品
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
