GB/T 4909.7-2009
基本信息
标准号： GB/T 4909.7-2009
中文名称：裸电线试验方法 第7部分：卷绕试验
标准类别：国家标准(GB)
标准状态：现行
发布日期：2009-03-19
实施日期：2009-12-01
出版语种：简体中文
下载格式：.rar .pdf
下载大小：234035
标准分类号
标准ICS号：电气工程>>电线和电缆>>29.060.10电线
中标分类号：电工>>电工材料和通用零件>>K11裸电线
关联标准
替代情况：替代GB/T 4909.7-1985
出版信息
出版社：中国标准出版社
页数：5页
标准价格：14.0 元
计划单号：20073975-T-604
出版日期：2009-12-01
相关单位信息
首发日期：1985-01-31
起草人：陆盛叶、邢海甬、李斌、吴学愚、章鹏、张传省、史万福、孙平、何文均、蒋仁章
起草单位：上海电缆研究所、上海亚龙工业股份有限公司、湖南湘能电工股份有限公司等
归口单位：全国电线电缆标准化技术委员会(SAC/TC 213)
提出单位：中国电器工业协会
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
主管部门：中国电器工业协会
标准简介
GB/T 4909的本部分规定了裸电线卷绕试验的试验设备、试件制备、测量步骤、试验结果及评定等。本部分适用于测定标称直径犱为０．３ｍｍ～１０．０ｍｍ 的铜、铝及其合金、双金属线等圆截面导体及特征尺寸a≤２０．０ｍｍ 的异形截面导体（如接触线等）的卷绕性能。本试验方法是将试件围绕规定直径的试棒卷绕规定圈数，观察其表面的变化。卷绕方式可以是重复卷绕或一次卷绕。本部分应与GB/T 4909.1-2009一起使用。 GB/T 4909.7-2009 裸电线试验方法 第7部分：卷绕试验 GB/T4909.7-2009 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

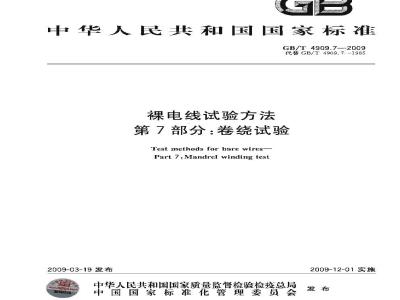

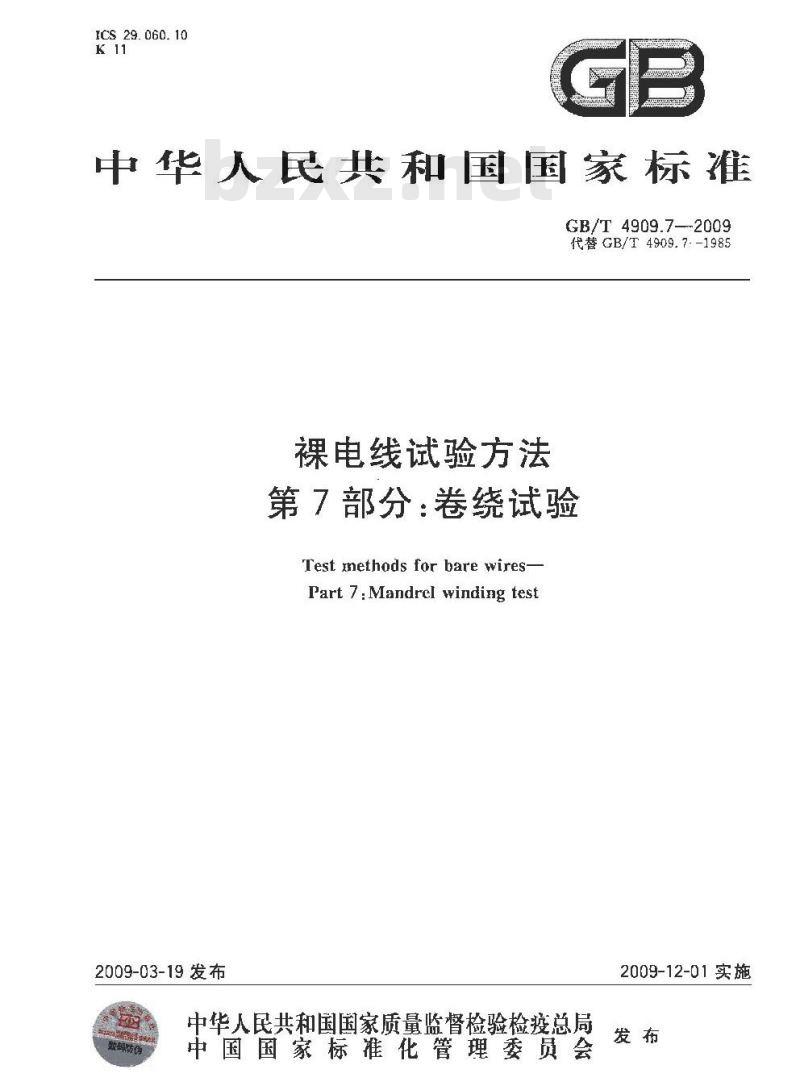

ICS 29.060.10
中华人民共和国国家标准
GB/T 4909.7~2009
代替GB/T4909.7--1985
裸电线试验方法
第7部分：卷绕试验
Test methods for bare wires-Part 7: Mandrel winding test2009-03-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
致码防像
2009-12-01实施

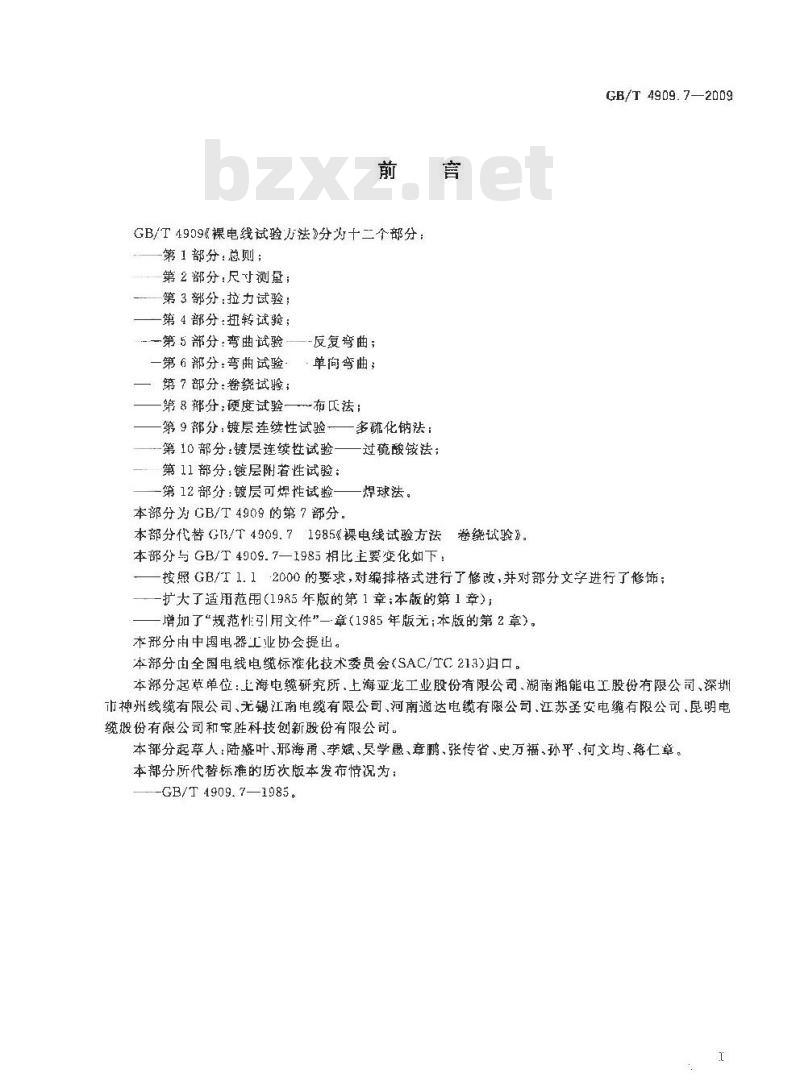

GB/T4909裸电线试验方法》分为十二个部分：第1部分：总则；
第2部分：尺寸测量；
第3部分：拉力试验；
一第4部分：扭转试验；
—一第5部分：弯曲试验
反复弯曲；
一第6部分：弯曲试验
单向弯曲；
一第7部分：卷绕试验；
第8部分：硬度试验—布氏法：
第9部分：镀层连续性试验
多硫化钠法：
—过硫酸铵法；
第10部分：镀层连续姓试验
第11部分：镀层附着性试验；
第12部分：镀层可焊性试验
—焊球法。
本部分为CB/T4909的第7部分。
本部分代替G3/T4909.71985《裸电线试验方法卷绕试验》本部分与GB/T490S.7—1985相比要变化如下：GB/T 4909.7-—2009
按照GB/T1.12000的要求，对编排格式进行了惨改，并对部分文字进行了修饰；一扩大了适用范围（1985年版的第1章；本版的第1章）；增加了“规范性引用文件一章（1985年版无；本版的第2章）。本部分由中国电器工业协会提出，本部分由全国电线电缆标准化技术委员会（SAC/TC213)归口。本部分起草单位：上海电缆研究所、上海亚龙工业股份有限公司、湖南湘能电工股份有限公司、深圳市神州线缆有限公司、无锡江南电缆有限公司、河南通达电缆有限公司、江苏圣安电缆有限公司、昆明电缆股份有限公司和宝胜科技创新段份有限公司，本部分起草人：陆劈叶、邢海甬、李斌、吴学愚、章鹏、张传省、史万福、孙平、何文均、蒋仁章本部分所代替标准的历钦版本发布情况为：-GB/T 4909.7-—1985.

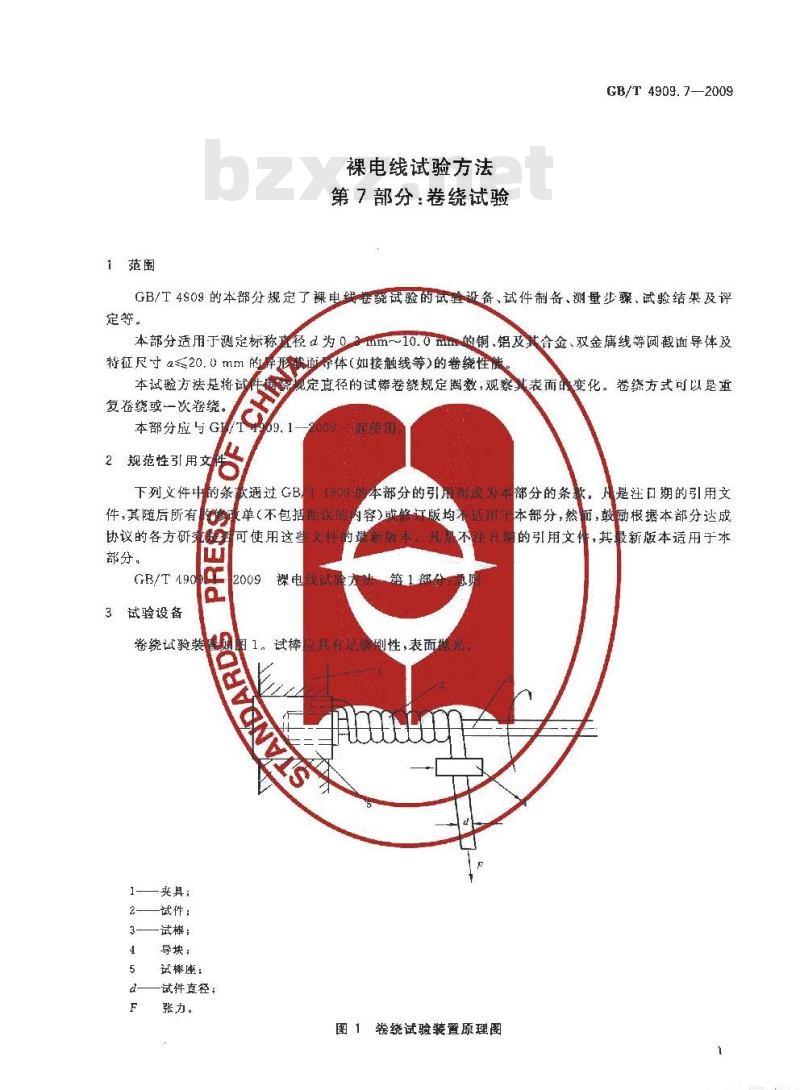

1范围
裸电线试验方法
第7部分：卷绕试验
GB/T4909.7-2009
GB/T4S09的本部分规定了裸电线卷绕试验的试验设备，试件制备、测量步骤、试验结果及评定等。
本部分适用于测定标称直径d为0.2mm～10.0mm的铜铝及其合金、双金属线等阅截面导体及特征尺寸Q20,0mm的库形面等体（如接触线等)的卷绕性能。现定直径的试棒卷绕规定离数，观察其表面的变化。卷绕方式可以是重本试验方法是将试
复卷统或一次卷绕，
本部分应与GI
2规范性引用文
下列义件中的条款通过GB
件,其随后所有
协议的各方研务
单（不包括）
可使用这些bzxZ.net
部分。
GB/T490
2009裸电
试验设备
卷绕试验装
夹具；
试件；
试棒；
导块：
试榉座：
试件直径：
张力。
超使用
本部分的引片
内容）或修订版均
应其有是
图1，试棒
刺性，表面
部分的条款。人是注口期的引用文成成为车
本部分，然而，鼓励根据本部分达成适用争
注日期的引用文你，其最新版本适用于本卷绕试验装置原理图
GB/T 4909.7-2009

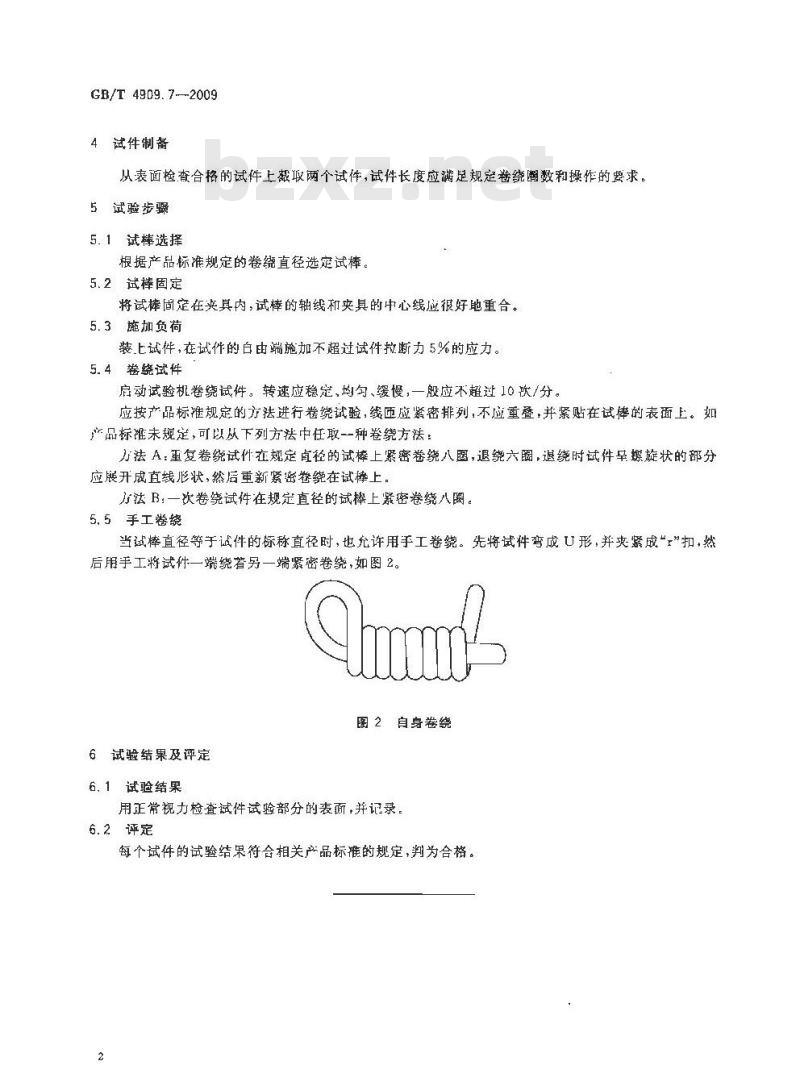

4试件制备
从表面检查合格的试件上截取两个试件，试件长度应满足规定卷绕翻数和操作的要求。5试验步骤
5.1试棒选择
根据产品标准规定的卷绕直径选定试棒。5.2试棒固定
将试棒固定在央具内，试棒的轴线和夹具的中心线应很好地重合。5.3施加负荷
装上试件，在试件的白由端施加不超过试件拉断力5%的应力。5.4卷绕试件
启动试验机卷绕试件。转速应稳定、均勾、缓慢，一般应不超过10/分。应按产品标准规定的方法进讲行卷绕试验线匝应密排列,不成重叠，并紧贴在试棒的表面上。如产品标谁末规定，可以从下列方法中任取一种卷绕方法：方法A：重复卷绕试件在规定直径的试棒上紧密卷绕八圈，退绕六，退绕时试件呈螺旋状的部分应展开成直线形状，然后重新紧密卷绕在试棒上。法B：一次卷绕试件在规定直径的试上紧密卷绕八阖。5.5手工卷绕
当试棒直径等于诚件的标称直径时，也允许用手工卷绕。先将试件弯成U形，并夹紧成“”扣，然后用手工将试件一端绕着另一端紧密卷绕，如图2。图2自身卷绕
6试验结果及评定
6.1试验结果
用正常视力检查试件试验部分的表面，并记录。6.2评定
每个试件的试验结果符合相关产品标推的规定，判为合格。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
