本标准规定了压敏胶粘带水渗透率试验方法的试验仪器、试样制备、试验步骤和结果计算。本标准适用于不小于50mm宽的压敏胶粘带水渗透率的测定。 GB/T 15330-1994 压敏胶粘带水渗透率试验方法 GB/T15330-1994 标准下载解压密码：www.bzxz.net

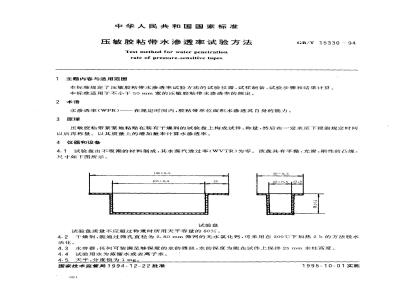

中华人民共和国国家标准
压敏胶粘带水渗透率试验方法
Test method for water penetrationrate of pressure-sensitive tapes1主题内容与适用范围
GB/T15330-94
本标准规定了压敏胶粘带水渗透率试验方法的试验仪器、试样制备、试验步骤和结果计算。本标准适用于不小于50mm宽的压敏胶粘带水渗透率的测定。2术语
一在规定时间内，胶粘带单位面积水渗透其自身的能力。水渗透率(WPR)一
3原理
压敏胶粘带紧紧地粘贴在装有干燥剂的试验盘上构成试件。称量，然后在一定水压下漫泡规定时间以后再称量。以其质量上的增加量来计算水渗透率。4仪器和设备
4.1试验盘由不吸潮的材料制成，其水蒸汽透过率（WVTR)为零。该盘具有平整，光滑，刚性的凸缘，尺寸如下图所示。
100 ± 0.5
试验盘
试验盘质量不应超过称重时所用关平容量的80%。5=0.5 ±12.
4.2干燥剂，能通过筛孔直径为2.80mm筛网的无水氯化钙，可采用在200℃下加热2h的方法脱水活化。
4.3水容器，任何可装满足够深度的水的器Ⅲ，水的深度为能在试件上保持25mm水柱高度。4.4试验用水为蒸馏水或去离子水。4.5天平，分度值为1mg。
国家技术监督局1994-12-22批准381
1995-10-01实施
GB/T 15330---94
4.6空气循环烘箱，能保持度在49土1℃。5试样制备
5.1．按产品标准进行取样。
5.2每-样品至少制备3个试样。
5.3取自样品的试样至少应为50mm宽和155mm长。5.4在选取试验用试样前，从样品带卷上至少展开和去除3层，但不多于6层外圈胶带。5.5以500～750mm/s的速率从自由转动的带卷上取下试样。果由于带卷宽度或其他因素使得胶带卷不能以该速率分离时，应尽可能以接近于500mm/s的速率取下试样。6称量条件
称量时环境温度为23士2℃，相对湿度为45%～55%。7试验步骤
7.1制备不少于3个试件。
7.2向试验盘中装入无水氯化钙到离开约3mm处，并确保氯化钙不与胶粘带接触7.3将试样粘合在凸缘上，胶粘剂面对准凸缘，不允许有气泡或皱折。用手指加压来达到这一-点。如果样品材料大于试样尺寸，那么修整样品的材料至凸缘边缘尺寸。如果胶粘剂缺胶或对凸缘的胶接强度不足以在暴露时保持密封以及只考察垂直于胶粘带背材表面的通道的水渗透性，那么可使用诸如铝箔压敏胶带之类的密封材料来确保在凸缘开口上只有25mm×100mm的面积被暴露，所有边缘均被密封住。7.4按制备第一个试件同样的方法制备其余试件。7.5将所有试件放入49士1℃的烘箱内加热30min。7.6在称量条件（第6章）下冷却30min后称量，精确至5mg，这作为第8章等式中的W1。7.7将试件浸入水中，在试件上保持23～25mm的水，在23±2℃下放置48h，从水中取出试件，用不起毛的吸湿性布或纸去除试件上的可见的水。7.8将试件放入49±1℃的烘箱内30min。7.9在称量条件下（第6章）冷却30min并称量，精确至5mg，把这作为第8章等式中的Wz。8结果计算
8.1按下式计算每个试样在胶粘带区域（g/m2)内的水渗透率（WPR），精确至0.05g/m·24h。(W2 - W) 24
式中：WPR--水渗透率，g/m224h;W--——暴露试验前试件的质量，g;W2---暴露试验后试件的质量，g;T-暴露试验时间,h;bzxZ.net
A一一试验盘的开口面积,m。
9试验告
试验报告应包括下列内容：
GB/T15330-94
制造者名称和胶粘带的名称与牌号；生产日期和批号；
边缘是否密封；
试验结果的各个单值和算术平均值；其他需要报告的内容。
附加说明：
本标准由中华人民共和国化学工业部提出。本标准由全国胶粘剂标准化技术委员会归口本标由上海橡胶制品研究所负责起草。本标准主要起草人张文刚、孙国安、刘钱玲。386
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
