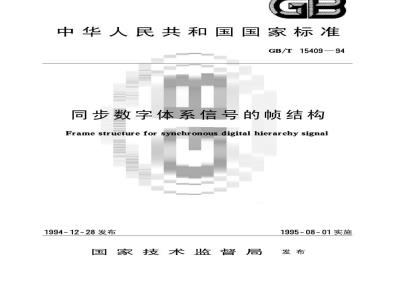

UDC621.391
中华人民共和国国家标准
GB/T15409—94
司步数字体系信号的顿结构
Frame structure for synchronous digital hierarchy signal1994-12-28发布bZxz.net
国家技术监督局
1995-08-01实施
中华人民共和国国家标准
同步数字体系信号的顿结构
Frame structure for synchronous digital hierarchy signalGB/T15409—94
本标准是参照国际电报电话咨询委员会(CCITT)建议G.708中的相关内容制订的。1主题内容与适用范围
本标准规定了在网络节点接口(NNI)的同步数字体系(SDH)信号的帧结构。本标准适用于SDH的公用电信网和专用网，包括具备SDH光（或电）接口的光缆数字线路系统、数字无线系统、数字交叉连接设备等。2术语
2.1指针(PTR:Pointer)
用于规定虚容器相对于支持它的传送实体的顿参考点的帧偏移。2.2段开销(SOH：SectionOverhead)指网络节点接口数据流中扣除信息净负荷和管理单元指针之后的部分，包含顿定位及运行、管理和维护等信息。
2.3管理单元（AU：AdministrativeUnit）管理单元是在高阶通道层和复用段层之间提供适配的信息结构。它由信息净负荷（高阶虚容器）和管理单元指针组成。
2.4SDH复用段(SDHMultiplexerSection）SDH复用段由两个相邻复用终端及其间的传输媒质和相关设备（包括再生器）组成。3同步数字体系信号的帧结构
同步数字体系的信号分为不同阶的同步传送模块(STM-N)信号，其中N为正整数。目前N只取1、4和16。基本模块STM-1信号的比特率是155520kbit/s，STM-N信号的比特率是基本模块STM-1信号比特率的N倍。
3.1STM-N的顿结构
STM-N的顿结构如图1所示。STM-N顿由三个主要区域组成，它们为段开销(SOH)；
管理单元指针（AUPTR）：
净负荷(Payload）。
3.2STM-1、STM-4、STM-16顿中段开销(SOH)安排国家技术监督局1994-12-28批准1995-08-01实施
9N到（学节）
段开错
容理单元指针
(AUPTR)
段开锁
GB/T15409—94
270X宁）
STM-N净负
(Paykd)
STM-N顿结构
STM-1、STM-4、STM-16顿中各种SOH的安排分别如图2、图3、图4所示。宝步
营医单元指计
\ RSOH
图注：×为国内使用保留字节
*不扰码字节
为与传输媒质有关的字节
所有未标记字节待将来国际标准确定（与媒质有关的应用，附加的国内使用和其他用途）
图2STM-1SOH
GB/T15409—94
56字节
芒理单心指印
2222222221222222222.222225
图注：×为国内使用保留字节
*不扰码字节
所有未标记字节待将来国际标准确定（与媒质有关的应用，附加国内使用和其他用途）Zo待将来国际标准确定
图3STM-4SOH
144学节
图注：×为国内使用保留字节
*不扰码字节
香理指计
所有未标记字节待将来国际标准确定（与媒质有关的应用，附加国内使用和其他用途）Z。待将来国际标准确定
图4STM-16SOH
3.3SOH字节描述
定顿字节：A1,A2
At:11110110;
A2:00101000。
b.再生段踪迹字节：Jo
GB/T15409—94
在STM-N中位于S(1,7,1)的J。字节用于再生段踪迹，其内容待将来国际标准确定。当用于跨越网络边界时，其内容需经双方协商一致。位于S（1,7,2)到S(1,7,N)的字节的定义和使用方法待将来国际标准确定。
c.数据通信通路(DCC)字节：Di~D12DCC用来构成SDH管理网的传送通路。其中：Di,Dz和D，字节的192kbit/s的通路作为再生段的DCC;DD12字节的576kbit/s的通路作为复用段的DCC。d公务联络字节：E1,E2
E1用作再生段的公务联络。
E2用作复用段的公务联络。
使用者通路字节：F1
这个字节留给使用者(通常指网络提供者)使用，即为特殊维护用提供临时的数距/语音通路连接。f.BIP-8字节：B
用作再生段的误码监测，这是使用偶校验的比特间插奇偶检验8位码(BIP-8)。该BIP-8码是通过计算前一个STM顿扰码后的所有比特而得到的，并置于扰码前的B位置。名.
BIP-NX24字节B2
B，字节用于一个复用段的误码监测（对N一1，即STM-1来说，Bz有三个字节，共24比特）。它是使用偶校验的比特间插奇偶校验NX24码。产生方法与BIP-8码相类似。该码对前一个STM-N除再生段开销(RSOH)外的全部比特进行计算，并在扰码前放在B2字节位置。h。自动保护倒换(APS)通路字节：Ki，K2这两个字节用作自动保护倒换指令。i.同步状态字节S,(bs~ba）
S1字节的比特5到比特8用于传送同步状态信息。表1给出了它的比特安排。j.段远端误码块（FEBE）字节：M该字节用作复用段FEBE。对STM-1至STM-16，该字节用于传送由BIP-NX24(B2字节）所检出的误块数。
k.备用字节：Z,Z2
这些字节所安排的功能尚待定义。表1
SOHSi字节比特5~比特8
SDH同步质量等级种类
质量未知（现有同步网）
基准钟
转接局从时钟
本地局从时钟
SOHSi字节比特5～比特8
附加说明：
GB/T15409—94
续表1
本标准由中华人民共和国邮电部提出。本标准由邮电部电信传输研究所归口。本标准由邮电部电信传输研究所负责起草。本标准主要起草人李英灏，韦乐平。SDH同步质量等级种类
同步设备定时源
不用于时钟同步
