GB/T 23606-2009
基本信息
标准号： GB/T 23606-2009
中文名称：铜氢脆检验方法
标准类别：国家标准(GB)
标准状态：现行
发布日期：2009-04-15
出版语种：简体中文
下载格式：.rar .pdf
下载大小：137897
标准分类号
标准ICS号：冶金>>金属材料试验>>77.040.99金属材料的其他试验方法
中标分类号：冶金>>金属化学分析方法>>H13重金属极其合金分析方法
关联标准
采标情况：MOD ISO 2626:1973
出版信息
出版社：中国标准出版社
书号：155066·1-37517
页数：8页
标准价格：14.0 元
计划单号：20073491-T-610
出版日期：2009-06-01
相关单位信息
首发日期：2009-04-15
起草人：李湘海、路俊攀、张敬华、杨忠、蒋长乐、娄东阁、雷永强、王楠
起草单位：中铝洛阳铜业有限公司
归口单位：全国有色金属标准化技术委员会
提出单位：中国有色金属工业协会
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
主管部门：中国有色金属工业协会
标准简介
本标准规定了脱氧铜和无氧铜氢脆试验的方法。本标准适用于脱氧铜和无氧铜氢脆的检验。 GB/T 23606-2009 铜氢脆检验方法 GB/T23606-2009 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
ICS 77.040.99
中华人民共和国国家标准
GB/T 23606—2009
铜氢脆检验方法
Copper-hydrogen embrittlement test imethod(1SO 2626:1973,Copper-Hydrogen embritlel1ent test, MOD)2009-04-15发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会國
2010-02-01实施
GB/T23606—2009

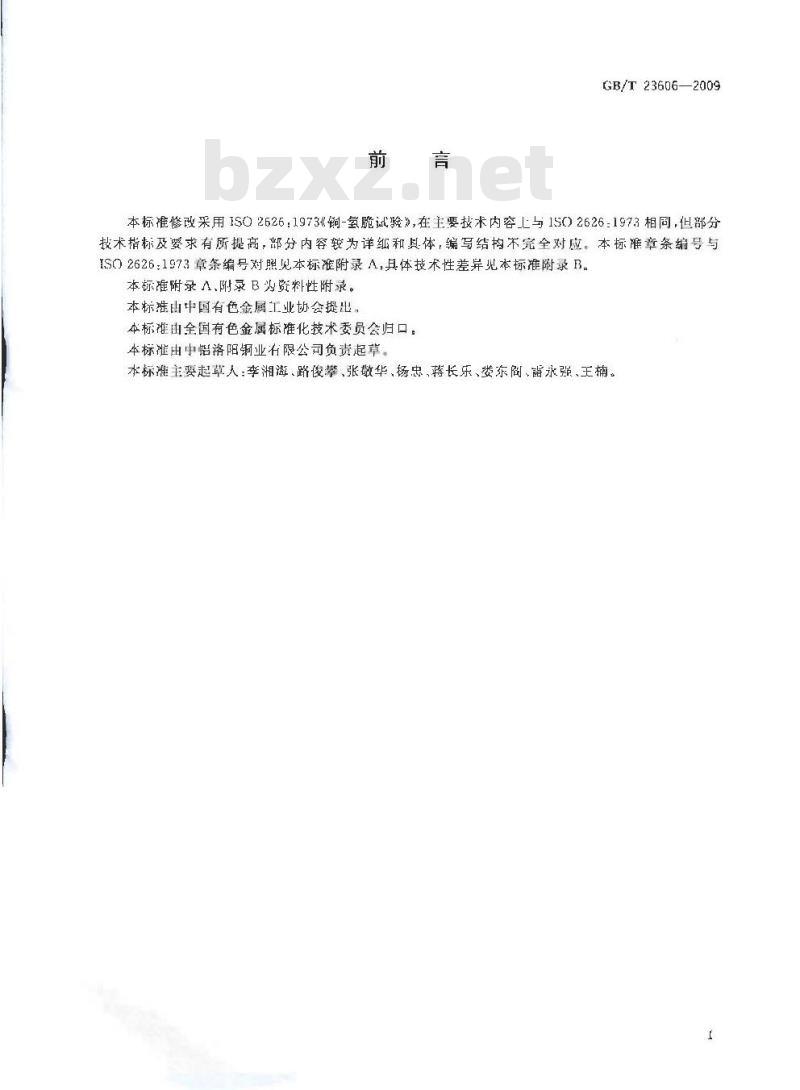

本标准修改采用ISO2626：1973《-氢脆试验》，在主要技术内容上与1S0)2626:1973相同，但部分技术指标及要求有所提高，部分内容较为详细和具体，编写结构不完全对应。本标难章条编号与ISO 2626:1973章条编号对照见本标准附录A,具体技术性差异见本标难附录B。本标准附录A、附录B为资料性附录。本标准由中国有色金属工业协会提出。本标准由全国有色金展标难化技术委员会归口：本标准由中铅洛阳铜业有限公司负责起草。水标准主要起草人：李湘游、路俊攀、张敬华、杨忠，蒋长乐、娄东商、雷永强、王楠。L
1范围
铜氢脆检验方法
本标难规定了脱氧铜和无氧铜氢脆试验的方法。本标难适用于脱氧铜和无氧铜氢脆的检验2原理
GB/T 23606-2009
试样在含有氢的气氛中加热，铜中氧与氢发生反成，引起脆性，试样在不与空气接触的情况下冷却到室温，采用闭合弯曲、反复弯曲或者道过金相检验的方法来判定铜氢跪的状况。HIN
3术语和定义
下列术语和定叉适月于本标准
氯脆（hydrnembrittlement)
氢脆是指铜制品高温下暴露手还原性气氛氢气中时，由于氧化亚铜与还原性气体氢的技应效使品界汗裂而引塑性降低的现象
4试验装置
4.1急气退火
4.2考曲试验
4.3台错。
4.4金相显微竞
电解抛光减抛光装道此内容来自标准下载网
5试样
一般要求
一般采用长度平加工方向的纵向试样。5.1. 1
5.1.2”试样的数量一度为每批2个，老产品标推或用户另有要求时，试样的数量由供需双方协商确定。5.1.3试样的尺寸应符合2和6.3的要求。当需要从一个特大尽寸的铸造制品或加工制品中切个试样时，则该试样至少应保留制品的一个原始面，试样的边角应打圆或磨光，5.2闭合曲、反复弯曲试验用试样5. 2.1 对下极、带、箔、条材产品,试样的厚度为产品厚度,但不得超过 12. 7 mm,宽度为 12. 7 mm,长度为152mm。
5.2.2对于样、线材产品试样的直径或两平行面之间的距离为产品的实际尺寸，但不得超过12.7 mm,长度为 152 mm。
5.2. 3对于管材产品，直径或两乎行面间的距离小于等于8 mIu时试样取管子的整个裁面：直径或两平行面间的距离为81nm～25.4rT1m附，试样取管子的半截而：直径或两平行面间的距离人于25.4 mm时，切取试样宽12.7mm，厚度为壁厚，但不大于12.7mm，长度均为152mm。5.3金相检验用试样
5. 3. 1 试样应有合适的尺寸,受检面一为 10 mm× 10 mm,也可以按具体情况灵活截取。与受检面成90°角的面应为材料原始表面，且率少应包含此材料的个原始表面。1
GB/T 23606--2009
5.3.2试样的制备采用电解抛光或机械抛光,如有异议，以机械抛光为。6试验步骤
6.1在氢气中加热
将制备好的试样放在还原性氢气氛炉内加热,在820 ℃~-850℃下保温至少20min,然后将试样在同样气氢中自然冷却或水羚到室温。6.2闭合弯曲试验
6.2.1将6.1处现后的试样，在室温下进行阅合弯曲试验，如图1所示。材料的原始表而应在变曲的外侧,试验吋，先将试样弯成“U\型，然后将试样两端压到一起，达到最终贴合。注：对于直轻小下等于各mm的管状试样,在进行闭合弯曲试验之前,府在具有平表画的台上臣扁，使管壁闯完全贴合。
6.2.2阴合弯曲试样的外侧而出现裂纹时,则判定材料存在氢脆。图】闭合弯曲试验示意图
6.3反复弯曲试验
6.3.1将6.1处现后的试样，在室温下进行反复变曲试验，弯必时，应使材料的原始表而承受最大的应力。
6.3.2将试样轻轻地夹持在带刃口的钳嘴里，刃口半径约为被测试样厚（或半径)的2.5倍。试样向壳谢刃口的某-一边湾用90，然后返回原来位置，送样就完成了一次变曲，然后向相反的方向需曲90°，再回到原來位置，完成了第二欲弯，以此类挺，试样每次弯曲的方向都与前一次的相反，6.3.3试样应能经受产品标准中所规定的弯曲次数而不致破断成两半，若材料不能达到相应规定的反复弯所次数,则判定材料存在氢脆。6.4金相检验
6.4.1将6.1处理后的试样，冷却到室温后直接在显微镜下放大200倍的明场下进行检验。6.4.2材料受检面显示出沿晶界开裂的现象时，则判定材料存在氢脆6.5仲裁检验
对材料是否存在氢跪发生争议时，以反复弯曲方法作为仲裁检验。7试验报告
试验报告应包括下列内容：
a）试样来源，材料名称、牌号、规格、状态，批号、试样数量等：1）本标准号及试验方法；
c）战验结果；
d）试验日期、试验者、复验者签名。2
附录A
(资料性附录）
本标准章条编号与I502626：1973章条编号对照表A.1给出了本标推章条编号与IS)2626:1973竞条编号对照一览表。表A，1本标准章条编号与IS02626：1973章条编号对照本标章条编号
GB/T23606—2009
3S02626:1973章条编号
GB/T 23606—2009
附录B
（资料性附录）
本标准与IS0 2626:1973 技术性差异及其原因表B.1给出了本标准与1SO 2626:1973的技术性差异及其原因的一览表。表 B.1本标准与1S012626:1973技术性差异及其原因小标难的拿条编号
技术性差异
对标雅中涉及的术语进行了定义增加了试验装置
规定了试样的取样方向
明确了试验试样的数量
规定了不间类型试样的具体规格尺小将S02626:1973中试样保温湿度825℃-875修改为:820℃～850℃
增加了试验报告的内容
GB/T 23606-2009
加深了对标准的理解
标准规范要求
提高了可操作处
使试验可垛作性更强,更规范而具体使试验可操作性更强，更加规范而具体使本标准与YS/T335：1591标准的保温摄度一致
使标推更娜规范和完验
版权专有侵权必充
书号：155065·1-375:7
定价：
14. 00 元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T 23606—2009
铜氢脆检验方法
Copper-hydrogen embrittlement test imethod(1SO 2626:1973,Copper-Hydrogen embritlel1ent test, MOD)2009-04-15发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会國
2010-02-01实施
GB/T23606—2009
本标准修改采用ISO2626：1973《-氢脆试验》，在主要技术内容上与1S0)2626:1973相同，但部分技术指标及要求有所提高，部分内容较为详细和具体，编写结构不完全对应。本标难章条编号与ISO 2626:1973章条编号对照见本标准附录A,具体技术性差异见本标难附录B。本标准附录A、附录B为资料性附录。本标准由中国有色金属工业协会提出。本标准由全国有色金展标难化技术委员会归口：本标准由中铅洛阳铜业有限公司负责起草。水标准主要起草人：李湘游、路俊攀、张敬华、杨忠，蒋长乐、娄东商、雷永强、王楠。L
1范围
铜氢脆检验方法
本标难规定了脱氧铜和无氧铜氢脆试验的方法。本标难适用于脱氧铜和无氧铜氢脆的检验2原理
GB/T 23606-2009
试样在含有氢的气氛中加热，铜中氧与氢发生反成，引起脆性，试样在不与空气接触的情况下冷却到室温，采用闭合弯曲、反复弯曲或者道过金相检验的方法来判定铜氢跪的状况。HIN
3术语和定义
下列术语和定叉适月于本标准
氯脆（hydrnembrittlement)
氢脆是指铜制品高温下暴露手还原性气氛氢气中时，由于氧化亚铜与还原性气体氢的技应效使品界汗裂而引塑性降低的现象
4试验装置
4.1急气退火
4.2考曲试验
4.3台错。
4.4金相显微竞
电解抛光减抛光装道此内容来自标准下载网
5试样
一般要求
一般采用长度平加工方向的纵向试样。5.1. 1
5.1.2”试样的数量一度为每批2个，老产品标推或用户另有要求时，试样的数量由供需双方协商确定。5.1.3试样的尺寸应符合2和6.3的要求。当需要从一个特大尽寸的铸造制品或加工制品中切个试样时，则该试样至少应保留制品的一个原始面，试样的边角应打圆或磨光，5.2闭合曲、反复弯曲试验用试样5. 2.1 对下极、带、箔、条材产品,试样的厚度为产品厚度,但不得超过 12. 7 mm,宽度为 12. 7 mm,长度为152mm。
5.2.2对于样、线材产品试样的直径或两平行面之间的距离为产品的实际尺寸，但不得超过12.7 mm,长度为 152 mm。
5.2. 3对于管材产品，直径或两乎行面间的距离小于等于8 mIu时试样取管子的整个裁面：直径或两平行面间的距离为81nm～25.4rT1m附，试样取管子的半截而：直径或两平行面间的距离人于25.4 mm时，切取试样宽12.7mm，厚度为壁厚，但不大于12.7mm，长度均为152mm。5.3金相检验用试样
5. 3. 1 试样应有合适的尺寸,受检面一为 10 mm× 10 mm,也可以按具体情况灵活截取。与受检面成90°角的面应为材料原始表面，且率少应包含此材料的个原始表面。1
GB/T 23606--2009
5.3.2试样的制备采用电解抛光或机械抛光,如有异议，以机械抛光为。6试验步骤
6.1在氢气中加热
将制备好的试样放在还原性氢气氛炉内加热,在820 ℃~-850℃下保温至少20min,然后将试样在同样气氢中自然冷却或水羚到室温。6.2闭合弯曲试验
6.2.1将6.1处现后的试样，在室温下进行阅合弯曲试验，如图1所示。材料的原始表而应在变曲的外侧,试验吋，先将试样弯成“U\型，然后将试样两端压到一起，达到最终贴合。注：对于直轻小下等于各mm的管状试样,在进行闭合弯曲试验之前,府在具有平表画的台上臣扁，使管壁闯完全贴合。
6.2.2阴合弯曲试样的外侧而出现裂纹时,则判定材料存在氢脆。图】闭合弯曲试验示意图
6.3反复弯曲试验
6.3.1将6.1处现后的试样，在室温下进行反复变曲试验，弯必时，应使材料的原始表而承受最大的应力。
6.3.2将试样轻轻地夹持在带刃口的钳嘴里，刃口半径约为被测试样厚（或半径)的2.5倍。试样向壳谢刃口的某-一边湾用90，然后返回原来位置，送样就完成了一次变曲，然后向相反的方向需曲90°，再回到原來位置，完成了第二欲弯，以此类挺，试样每次弯曲的方向都与前一次的相反，6.3.3试样应能经受产品标准中所规定的弯曲次数而不致破断成两半，若材料不能达到相应规定的反复弯所次数,则判定材料存在氢脆。6.4金相检验
6.4.1将6.1处理后的试样，冷却到室温后直接在显微镜下放大200倍的明场下进行检验。6.4.2材料受检面显示出沿晶界开裂的现象时，则判定材料存在氢脆6.5仲裁检验
对材料是否存在氢跪发生争议时，以反复弯曲方法作为仲裁检验。7试验报告
试验报告应包括下列内容：
a）试样来源，材料名称、牌号、规格、状态，批号、试样数量等：1）本标准号及试验方法；
c）战验结果；
d）试验日期、试验者、复验者签名。2
附录A
(资料性附录）
本标准章条编号与I502626：1973章条编号对照表A.1给出了本标推章条编号与IS)2626:1973竞条编号对照一览表。表A，1本标准章条编号与IS02626：1973章条编号对照本标章条编号
GB/T23606—2009
3S02626:1973章条编号
GB/T 23606—2009
附录B
（资料性附录）
本标准与IS0 2626:1973 技术性差异及其原因表B.1给出了本标准与1SO 2626:1973的技术性差异及其原因的一览表。表 B.1本标准与1S012626:1973技术性差异及其原因小标难的拿条编号
技术性差异
对标雅中涉及的术语进行了定义增加了试验装置
规定了试样的取样方向
明确了试验试样的数量
规定了不间类型试样的具体规格尺小将S02626:1973中试样保温湿度825℃-875修改为:820℃～850℃
增加了试验报告的内容
GB/T 23606-2009
加深了对标准的理解
标准规范要求
提高了可操作处
使试验可垛作性更强,更规范而具体使试验可操作性更强，更加规范而具体使本标准与YS/T335：1591标准的保温摄度一致
使标推更娜规范和完验
版权专有侵权必充
书号：155065·1-375:7
定价：
14. 00 元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
