基本信息

标准号: GB/T 3411.1-2009

中文名称:大坝监测仪器 孔隙水压力计 第1部分:振弦式孔隙水压力计

标准类别:国家标准(GB)

标准状态:现行

发布日期:2009-05-26

实施日期:2009-10-01

出版语种:简体中文

下载格式:.rar .pdf

下载大小:2480483

相关标签: 大坝 监测仪器 孔隙 压力计 振弦式

标准分类号

标准ICS号:数学、自然科学>>07.060地质学、气象学、水文学

中标分类号:仪器、仪表>>其他仪器仪表>>N93水文与水利仪器

关联标准

出版信息

出版社:中国标准出版社

页数:12页

标准价格:16.0 元

出版日期:2009-10-01

相关单位信息

起草人:鲍良钝、赵越、姜永富

起草单位:水利部水文仪器及岩土工程仪器质量检验测试中心、水利部南京水利水文自动化研究所、水利部水利信息中心

归口单位:中华人民共和国水利部

提出单位:中华人民共和国水利部

发布部门:中华人民共和国国家质量监督检验检疫总局;中国国家标准化管理委员会

标准简介

GB/T3411的本部分规定了振弦式孔隙水压力计产品的定义、分类及组成、技术要求、试验方法、检验规则及标志、使用说明书、包装、运输和贮存的要求。本部分适用于水工建筑物、地基、道路等其他建筑物内部孔隙水压力或渗透压力的变化量监测的振弦式孔隙水压力计。 GB/T 3411.1-2009 大坝监测仪器 孔隙水压力计 第1部分:振弦式孔隙水压力计 GB/T3411.1-2009 标准下载解压密码:www.bzxz.net

标准图片预览






标准内容

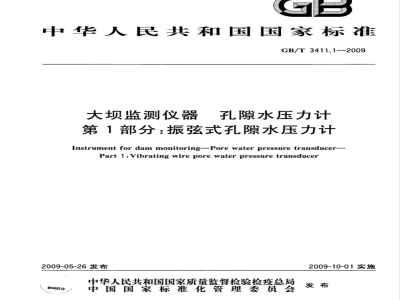

ICS07.060
中华人民共和国国家标准
GB/T3411.1-2009
大坝监测仪器
孔隙水压力计
第1部分:振弦式孔隙水压力计
Instrument for dam monitoring--Pore water pressure transducer-Part 1 : Vibrating wire pore water pressure transducer2009-05-26发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2009-10-01实施
GB/T3411《岩土工程仪器孔隙水压力计》分为六个部分:-第1部分:振弦式孔隙水压力计;-第2部分:差阻式孔隙水压力计;第3部分:电阻应变式孔隙水压力计;-第4部分:压阻式孔隙水压力计;第5部分:气压式孔隙水压力计;第6部分:电感调频式孔隙水压力计。GB/T3411.1—2009
本部分为GB/T3411的第1部分,与原GB/T3411一1994《差动电阻式孔隙压力计》相比,本部分是标准扩展规划修订后新增加的部分。本部分由中华人民共和国水利部提出并归口。本部分主要起草单位:水利部水文仪器及岩土工程仪器质量检验测试中心、水利部南京水利水文自动化研究所、水利部水利信息中心。本部分参加起草单位:全国工业产品生产许可证办公室水文仪器及岩土工程仪器审查部。本部分主要起草人:鲍良钝、赵越、姜永富。本部分参加起草人:袁普生。
1范围
大坝监测仪器孔隙水压力计
第1部分:振弦式孔隙水压力计
GB/T3411.1—2009
GB/T3411的本部分规定了振弦式孔隙水压力计产品的定义、分类及组成、技术要求、试验方法、检验规则及标志、使用说明书、包装、运输和贮存的要求。本部分适用于水工建筑物、地基、道路等其他建筑物内部孔隙水压力或渗透压力的变化量监测的振弦式孔隙水压力计。
2规范性引用文件
下列文件中的条款通过GB/T3411的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。
GB/T191—2008包装储运图示标志GB/T5080.7设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案GB/T6388运输包装收发货标志
GB/T7665
5传感器通用术语
GB9969.1工业产品使用说明书总则GB/T13606一2007岩土工程仪器振弦式传感器通用技术条件GB/T15406一2007岩土工程仪器基本参数及通用技术条件GB/T15464仪器仪表包装通用技术条件GB/T50279岩土工程基本术语标准SL/T152-1995透水板
3术语和定义
GB/T50279、GB/T7665、GB/T13606确立的以及下列术语和定义适用于GB/T3411的本部分。3.1
孔隙水压力计porewaterpressuretransducer用于测量构筑物内部孔隙水压力或渗透压力的传感器。3.2
振弦式孔隙水压力计vibratingwireporewaterpressuretransducer利用弦的固有频率变化来测量孔隙水压力或渗透压力的传感器。3.3
迟带hysteresis
孔压计在输人量作满量程(FS)变化时,对于同一输人量,孔压计的正、反行程输出量之差,以满量程输出百分比表示。
GB/T3411.1—2009
4产品组成及主要参数
4.1产品组成
振弦式孔隙水压力计(以下简称为孔压计)主要由透水石(片)、承压膜、线圈、钢弦、壳体及电缆等组成。
4.2主要参数
主要参数见表1。
表1主要参数
测量范围/
温度测盘范围/
直径/
长度/
技术要求
工作环境条件
0~0.10、0~0.16、0~0.20、0~0.25、0~0.40、0~0.60、0~0.80、0~1.00、0~1.60.0~2.50、0~4.00、0~6.00.0~8.00、0~10.00-25~60(可选)
20~150
孔压计的工作环境应满足下列要求:能在0℃~40℃的环境温度下正常工作;a)
b)能在其测量水压下正常工作。5.2外观
孔压计各部分应连接牢固,表面应进行防腐处理,不应有锈斑及划痕,引出的电缆、护套应无损伤。5.3压力性能参数
5.3.1不重复度应不大于0.5%FS。5.3.2迟滞应不大于1.0%FS。
5.3.3非直线度应不大于2.0%FS。5.3.4综合误差应不大于2.5%FS。5.4透水石
应满足SL/T152—1995中4.3、4.4的要求。5.5防水密封性
孔压计在1.2倍满量程压力的水中连续工作2h,应无渗漏。其绝缘电阻应满足5.8的要求。5.6
5温度影响
孔压计在0℃~十40℃的范围内,温度影响应不大于每摄氏度下额定频率的0.04%。5.7测温误差
具有测温功能的孔压计其测温误差应不大于0.5℃。5.8绝缘性能
孔压计的测量电路(芯线不接地)与密封壳体之间的绝缘电阻应不小于50Mα。5.9压力过范围限
孔压计应能承受其满量程1.2倍的压力,当压力恢复至正常测量范围后,其性能应满足5.3的要求。
5.10稳定性
孔压计按满量程压力值加、卸荷10次,其性能应满足如下要求:5.10.1
其零点漂移应不大于0.5%FS。
绝缘电阻应符合5.8的要求。
GB/T3411.1—2009
孔压计静置3个月后,扣除大气压力及温度影响,其性能应满足如下要求:其零点漂移应不大于0.5%FS。
绝缘电阻应符合5.8的要求。下载标准就来标准下载网
5.11机械环境适应性
孔压计应能承受运输、装卸、搬运过程中可能出现的振动、跌落等情况,孔压计的外观应无损伤,构件无破裂、变形,紧固件无松动,元器件无损伤、无脱落;性能应满足5.3的要求。5.12可靠性要求
孔压计的可靠性用平均寿命(MTTF)来描述,其MTTF应不小于40000h。6试验方法
6.1试验设备
试验设备包括:
压力容器及加压设备;
0.25级及以上精度等级精密压力表;振弦式读数仪;
直流100V绝缘电阻表;
高低温湿热试验箱;
恒温水浴;
冰点槽;
温度计;
电动振动系统;
跌落试验台等。
2环境条件
参比试验大气条件如下:
温度:18℃~22℃;
相对湿度:60%~75%;
大气压力:86kPa~106kPa。
正常试验大气条件如下:
温度:15℃~35℃;
相对湿度:不大于85%:
c)大气压力:86kPa106kPa。
6.3试验方法
6.3.1气候环境适应性
在5.1规定的环境条件下,按GB/T15406—2007的7.2.1进行试验,孔压计应工作正常,表面无锈蚀、剥落等。
6.3.2外观
目测检验,应符合5.2的规定。
GB/T3411.1—2009
6.3.3压力性能
6.3.3.1试验要求
试验要求如下:
a)在试验环境下,预先放置24h以上;b)试验前,应在测量范围上限值预压3次;c)试验时,测试点数应按满量程压力10%20%分档。6.3.3.2试验方法
先测量孔压计零测试点的输出值。之后,逐渐增加载荷(上行),每到一测试点测读一个输出值,全量程共测得n个输出值。然后,再从上限值逐渐卸荷至零测试点(下行),同样测得n个输出值。重复上述过程,共完成三次循环。按GB/T13606一2007附录A的计算方法进行计算,性能参数应符合5.3的要求。
6.3.4透水石
按照SL/T152-1995中5.3、5.4检验透水石,应满足5.4要求。6.3.5防水密封性
将孔压计放置在压力容器中,加压至满量程压力值1.2倍,保持2h,应符合5.5的要求。6.3.6温度影响
将孔压计放入高低温湿热试验箱中,从常温开始降至0℃,保持4h,读取输出值,然后升温至十40℃,保持4h,读取输出值,其温度影响应符合5.6的要求。6.3.7温度测量误差
将孔压力计分别放置在冰点槽和恒温水浴中,标准温度与传感器测量温度之间差异的最大值,应符合5.7的要求。
6.3.8绝缘性能
用100V的绝缘电阻表测量孔压计测量电路与密封壳体之间的绝缘电阻,应符合5.8的规定。6.3.9过范围限
将孔压计置于压力容器中施加满量程压力值1.2倍的压力,保持0.5h后,恢复至满量程压力,按6.3.3的规定进行试验,结果应符合5.9的要求。6.3.10稳定性
将孔压计放置在压力容器中,按满量程压力值加、卸荷各10次,每次保持30s。然后,让其恢复自然状态2h,其零点漂移及绝缘性能应满足5.10.1要求。孔压计在规定的稳定性试验周期内,进行3次或3次以上的零点测量。扣除环境因素的影响,其零点漂移及绝缘性能应满足5.10.2要求。6.3.11机械适应性试验
6.3.11.1振动
在运输包装状态下,设置振动系统的扫频振动频率为10Hz~150Hz~10Hz、扫频速度为1倍频程/min、加速度为2g,对孔压计进行3个周期/单轴的振动试验。试验后孔压计应满足5.11的要求。6.3.11.2自由跌落
在运输包装状态下,设置自由跌落机的跌落高度为300mm,将孔压计自由跌落在平滑、坚硬的混凝土面或钢质面上,共进行3次跌落试验。试验后孔压计应满足5.11的要求。6.3.12可靠性
可靠性试验参照GB/T5080.7规定执行。4
7检验规则
7.1检验分类
产品检验分为出厂检验和型式检验。GB/T 3411.1—2009
7.2出厂检验
7.2.1产品应逐台进行出厂检验,出厂检验项目为6.3.2、6.3.3、6.3.4、6.3.5、6.3.8。7.2.2产品经生产厂质量检测部门检验合格后,并附合格证,方可出厂。7.3型式检验
7.3.1当出现下列情况之一时,应进行型式检验:新产品试制、定型鉴定或老产品转厂生产时;a
正式生产后,在结构、材料、工艺有较大改变、可能影响产品性能时;b)
正式生产后,产品已连续生产三年以上时;c
产品停产一年以上又恢复生产时;d)
产品出厂检验结果与上次型式检验结果有较大差异时;e)
国家质量监督机构提出进行型式检验要求时。f
7.3.2型式检验应按产品标准规定的全部试验项目(可靠性试验除外)进行全性能检验。7.3.3型式检验的样品应从经出厂检验合格的产品中随机抽取,般不少于3台,若产品总数不足3台,则应全检。
7.3.4型式检验中有一台及以上单机产品不合格时,应加倍抽取该产品进行不合格项目复检,若仍有不合格时,则判该批产品为不合格;若全部检验合格,则除去第一批抽样不合格的产品,该批产品应判为合格。
7.3.5经过型式检验的产品,需要更换易损件,并经出厂检验合格后方能出厂。8标志、使用说明书
8.1标志
8.1.1产品标志
在产品的显著位置应具有完整的铭牌标志,内容包括:a)产品型号及名称;
b)生产单位名称及商标;
生产日期及出厂编号;
主要性能参数等。
包装标志
在产品的包装箱的适当位置,应标有显著、牢固的包装标志,内容包括:a)产品型号及名称;
产品数量;
箱体尺寸(mm);
净重或毛重(kg);
运输作业安全标志;
到站(港)及收货单位;
发站(港)及发货单位;
国家工业产品生产许可证标志及编号。h)
包装储运图示和收发货标志
产品的包装储运图示和收发货标志,应按照GB/T191和GB/T6388的有关规定正确选用。5
GB/T3411.1—2009
2使用说明书
产品的使用说明书的内容应按GB9969.1的规定。包装、运输、贮存
9.1包装
9.1.1包装箱应牢固、美观、大方、经济实用。9.1.2产品包装时,周围环境及包装箱内应清洁、干燥、无有害气体、无异物。9.1.3产品包装后,其包装件重心应尽量靠下且居中,产品装在箱内必须予以支撑、垫平、卡紧,产品可移动的部分应移至使产品具有最小外形尺寸,并加以固定。9.1.4产品的防震、防潮、防尘等防护包装按GB/T15464中的有关规定进行。9.1.5随机文件应齐全,文件清单如下:装箱单;
产品出厂合格证明书;
产品使用说明书;
出厂前的检验测试文件;
产品技术条件规定的其他文件。e)
9.1.6随机文件应装入塑料袋中,并放置在包装箱内,若产品分装数箱,则随机文件应放在主件箱内。2运输
按有关包装标准及本部分的规定进行包装的产品应能适应各种运输方式。3贮存
包装好的孔压计应能适应下列环境条件及贮存要求:a)环境温度:-40℃~60℃;
b)环境相对湿度:不大于90%(40℃时);贮存的孔压计附近不得有酸性、碱性及其他腐蚀性物质;c)
在存放半年内,孔压计不应有锈蚀、长霉或其他妨碍功能的现象。d)
