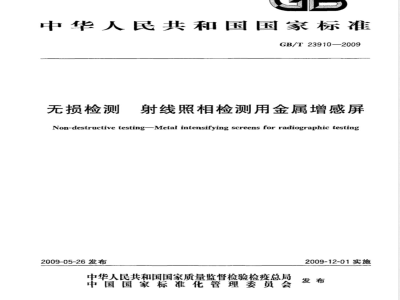

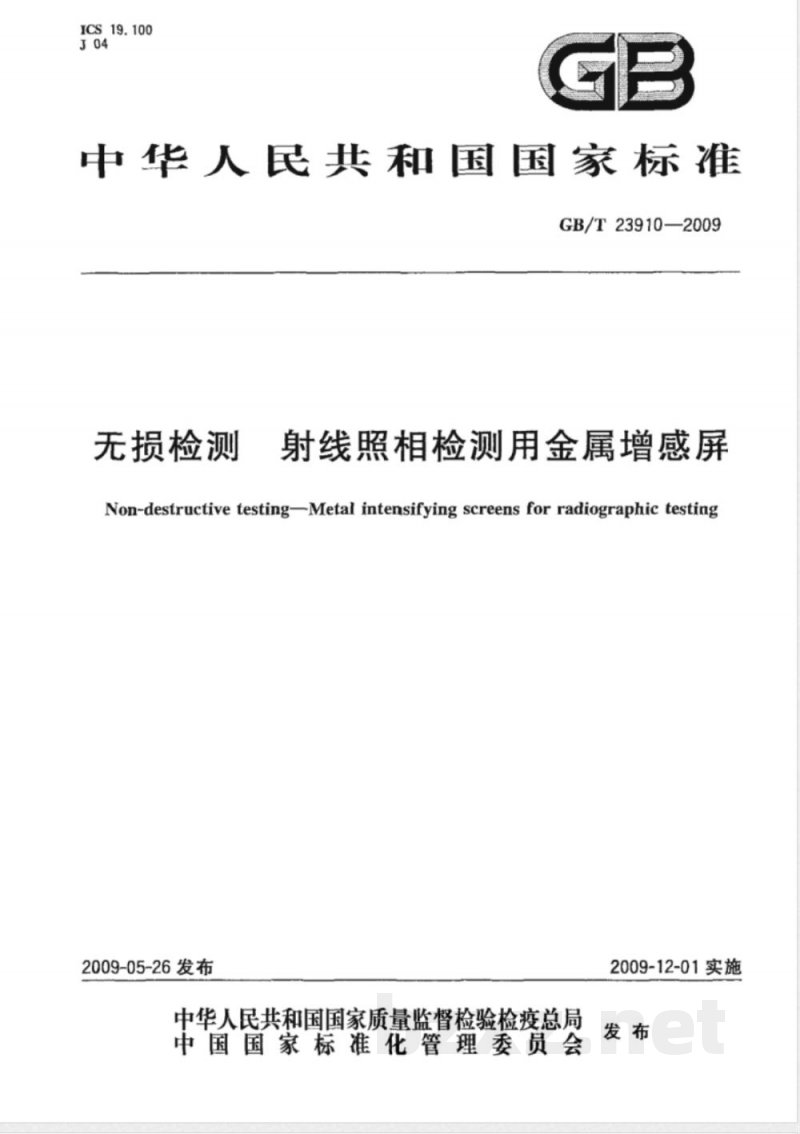

ICS.19.100
中华人民共和国国家标准
GB/T23910—2009
无损检测
射线照相检测用金属增感屏
Non-destructive testingMetal intensifying screens for radiographic testing2009-05-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-12-01实施

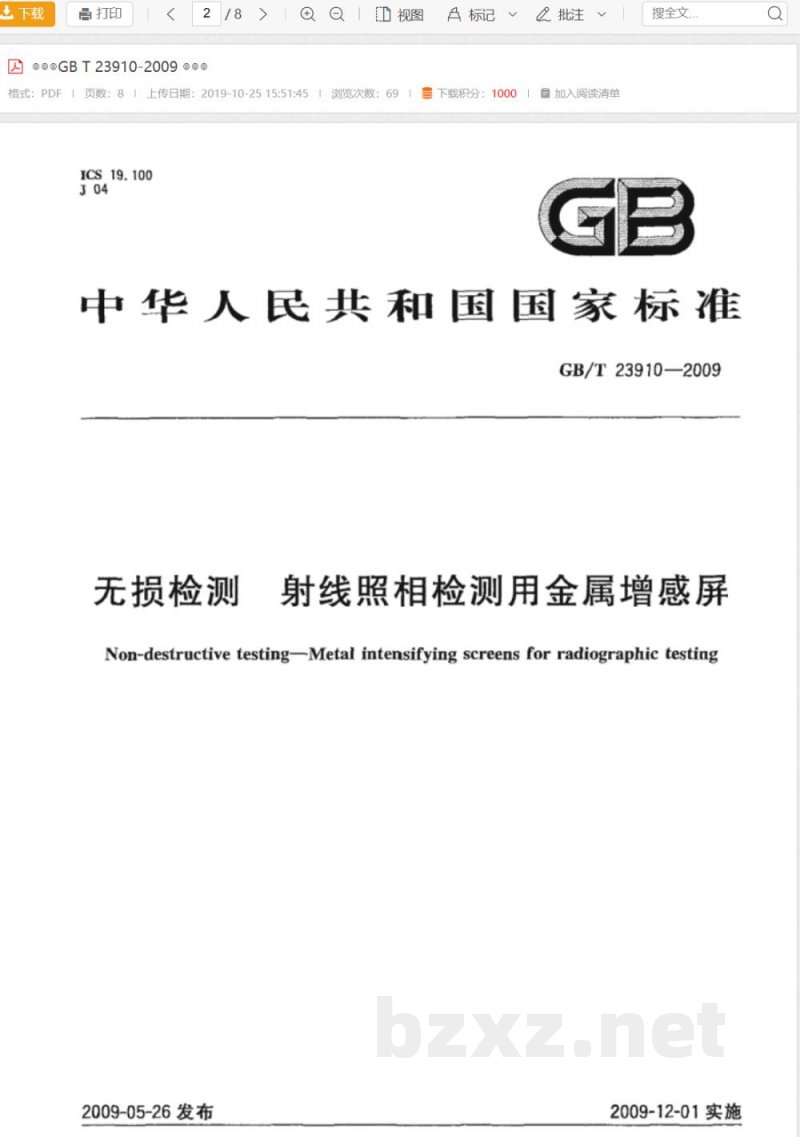

@@@GBT23910-2009@@@
格式：PDF１页数：８
上传日期：2019-10-2515:51:45ICS19.100
[ 视图
■浏览次数：69
吕 标记
下载积分：1000
批注
自加入阅读清单
搜全文．
中华人民共和国国家标准
GB/T23910—2009
无损检测
射线照相检测用金属增感屏
Non-destructive testingMetal intensifying screens for radiographic testing2009-05-26发布
2009-12-01实施

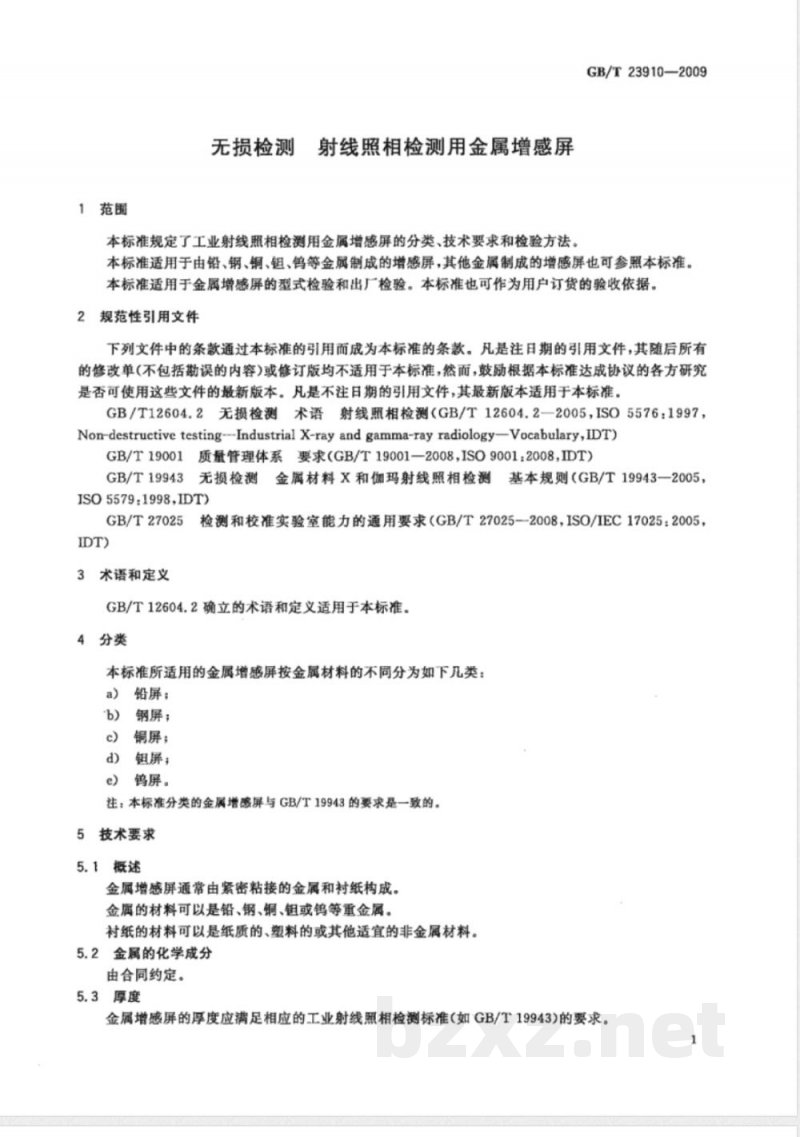

1范围
无损检测
射线照相检测用金属增感屏
本标准规定了工业射线照相检测用金属增感屏的分类、技术要求和检验方法。GB/T23910—2009
本标准适用于由铅、钢、铜、、钨等金属制成的增感屏，其他金属制成的增感屏也可参照本标准。本标准适用于金属增感屏的型式检验和出厂检验。本标准也可作为用户订货的验收依据。2规范性引用文件
下列文件中的条款通过本棕准的引用而成为本棕准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T12604.2无损检测术语射线照相检测（GB/T12604.2—2005，ISO5576：1997，Non-destructive testing--Industrial X-ray and gamma-ray radiology—Vocabulary,IDT)GB/T19001质量管理体系要求（GB/T19001—2008，ISO9001：2008，IDT）3无损检测金属材料X和伽玛射线照相检测基本规则（GB/T19943一2005，GB/T19943
ISO5579:1998，IDT)
GB/T27025
3术语和定义
检测和校准实验室能力的通用要求（GB/T27025一2008，IS0/IEC17025：2005，GB/T12604.2确立的术语和定义适用于本标准。4分类
本标准所适用的金属增感屏按金属材料的不同分为如下几类：a）铅屏；
\b）钢屏；
c）铜屏；
d）钼屏；
e）钨屏。
注：本标准分类的金属增感屏与GB/T19943的要求是一致的。5技术要求
5.1概述
金属增感屏通常由紧密粘接的金属和衬纸构成。金属的材料可以是铅、钢、铜、钼或钨等重金属。衬纸的材料可以是纸质的、塑料的或其他适宜的非金属材料。5.2金属的化学成分
由合同约定。
5.3厚度
金属增感屏的厚度应满足相应的工业射线照相检测标准(如GB/T19943)的要求。1
GB/T23910—2009

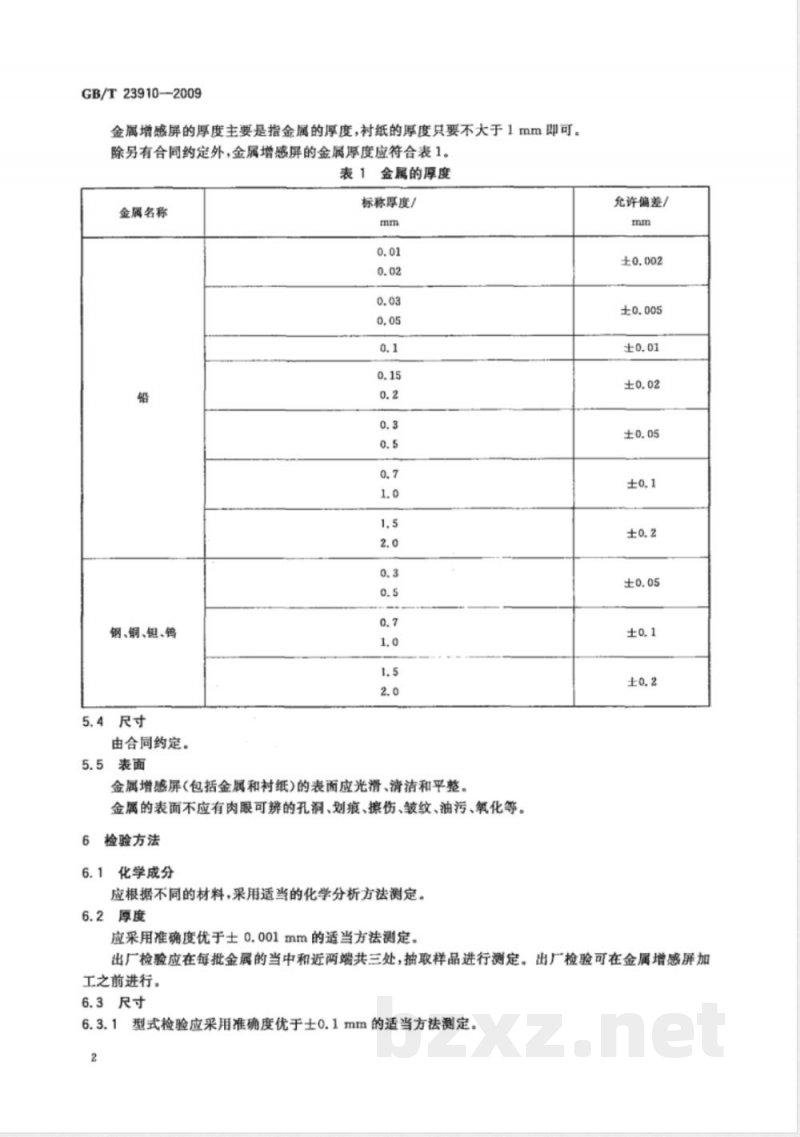

金属增感屏的厚度主要是指金属的厚度，衬纸的厚度只要不大于1mm即可。除另有合同约定外，金属增感屏的金属厚度应符合表1。表1金属的厚度
金属名称
钢、铜、、钨
5.4尺寸
由合同约定。
5.5表面
标称厚度/
金属增感屏(包括金属和衬纸)的表面应光滑、清洁和平整。金属的表面不应有肉眼可辨的孔洞、划痕、擦伤、皱纹、油污、氧化等。6检验方法
6.1化学成分
应根据不同的材料，采用适当的化学分析方法测定。6.2厚度
应采用准确度优于士0.001mm的适当方法测定，允许偏差/
出厂检验应在每批金展的当中和近两端共三处，抽取样品进行测定。出厂检验可在金属增感屏加工之前进行，
6.3尺寸
6.3.1型式检验应采用准确度优于士0.1mm的适当方法测定。2
GB/T239102009

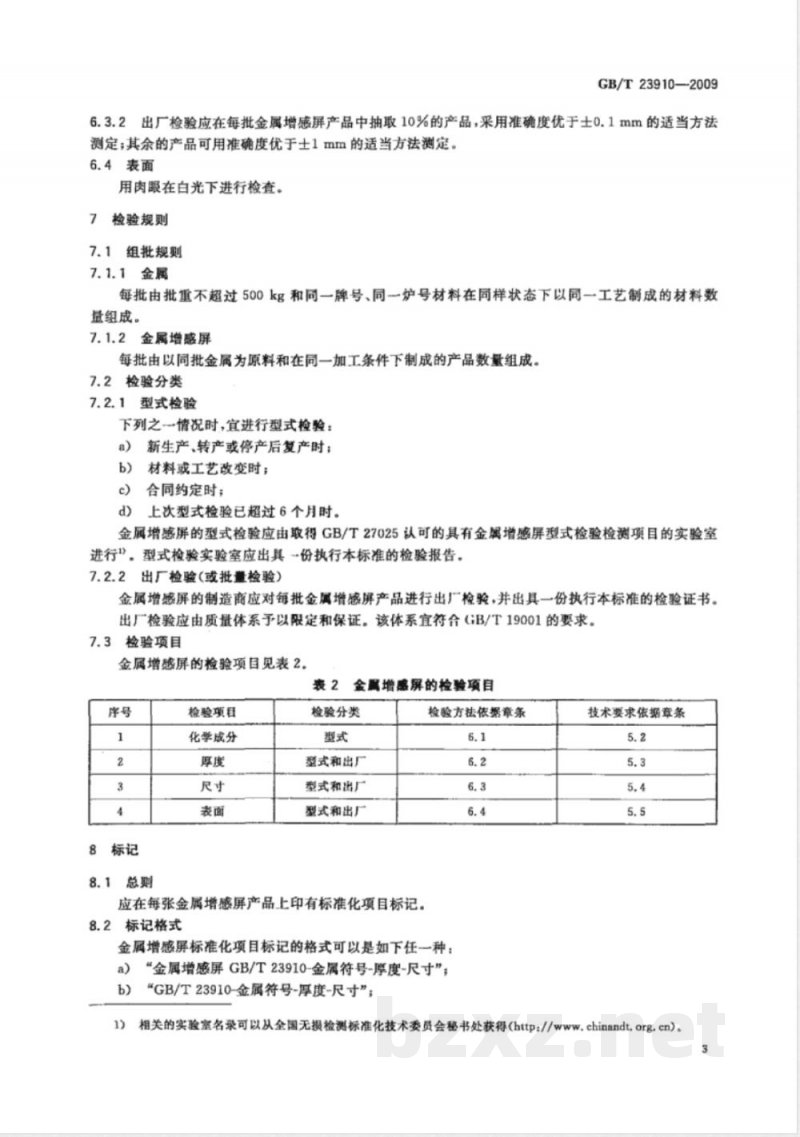

6.3.2出厂检验应在每批金属增感屏产品中抽取10%的产品，采用准确度优于士0.1mm的适当方法测定；其余的产品可用准确度优于士1mm的适当方法测定。6.4表面
用肉眼在白光下进行检查。
7检验规则
7.1组批规则
7.1.1金属
每批由批重不超过500kg和同一牌号、同一炉号材料在同样状态下以同一工艺制成的材料数量组成。
7.1.2金属增感屏
每批由以同批金属为原料和在同一加工条件下制成的产品数量组成。7.2检验分类
7.2.1型式检验
下列之情况时，宜进行型式检验：新生产、转产或停产后复产时；a）
材料或工艺改变时；
合同约定时；
d）上次型式检验已超过6个月时。金属增感屏的型式检验应由取得GB/T27025认可的具有金属增感屏型式检验检测项目的实验室进行\。型式检验实验室应出具-份执行本标准的检验报告。7.2.2出厂检验（或批量检验）
金属增感屏的制造商应对每批金属增感屏产品进行出厂检验，并出具一份执行本标准的检验证书。出厂检验应由质量体系予以限定和保证。该体系宜符合GB/T19001的要求。7.3检验项目
金属增感屏的检验项目见表2。
表2金属增感屏的检验项自
8标记
8.1总则
检验项目
化学成分
检验分类
型式和出厂
型式和出厂
型式和出厂
应在每张金属增感屏产品上印有标准化项目标记。8.2标记格式
检验方法依据章条
金属增感屏标准化项目标记的格式可以是如下任一种：a）“金属增感屏GB/T23910-金属符号-厚度-尺寸”，b)
\GB/T23910-金属符号-厚度-尺寸”；技术要求依据章条
相关的实验室名录可以从全国无损检测标准化技术委员会秘书处获得(http://www.chinandt.org.cn)。GB/T23910——2009
c）“金属增感屏-金属符号-厚度-尺寸”；d）“金属符号-厚度-尺寸”。
标记中各要素的含义如下：
号一一金属增感屏种类，用英文字母表示，即：铅屏为Pb，钢屏为Fe，铜屏为Cu，钽屏为Ta，金属符号
钨屏为W；
厚度一一金属的厚度，用数字表示，单位为mm（省略不标注）；尺寸-—增感屏尺寸，用数字×数字表示，单位为mm（省略不标注）。3示例
以符合GB/T23910，铅的厚度为0.03mm，尺寸为300mm×400mm的金展增感屏产品为例，其标记为：
金属增感屏GB/T23910-Pb-0.03-300×400标记中各要素的含义如下：
Pb铅屏；
0.03——铅的厚度为0.03mm；
300×400—-增感屏尺寸为300mm×400mm。9标志和标签
1金属增感屏的标志或标签应至少包含：9.1
制造商名称、商标或识别标志、详细地址；a)
b）产品名称、型号和规格、产品标准编号、产地；c）
可追溯的产品编号或批号。
2标志或标签应出现在包装上。
包装、运输和贮存
金属增感屏可单独1张包装，也可以相同规格的10、25、50或100张包装。制造商应在包装上说明运输和贮存的要求，以避免增感屏受损。产品交付时的随行文件应包含：10.3
产品合格证；
产品使用说明书；
型式检验报告(合同约定时)；
出厂检验证书(合同约定时)。
参考文巅
GB/T23910—2009
包装储运图示标志（GB/T191—2008，ISO780：1997，MOD)GB/T191
GB/T223（所有部分）钢铁及合金化学分析方法。GB/T1958
GB/T3177
产品几何量技术规范（GPS)
形状和位置公差
光滑工件尺寸的检验，
GB/T4103（所有部分）
铅及铅合金化学分析方法
GB/T4324（所有部分）
钨化学分析方法
GB/T5121（所有部分）
GB/T6388
GB/T9969
铜及铜合金化学分析方法，
运输包装收发货标志。
工业产品使用说明书
GB/T14436
工业产品保证文件
GB/T15076（所有部分）
钼锯化学分析方法。
检测规定
GB/T23910-2009
