GB/T 15513-1995
基本信息
标准号： GB/T 15513-1995
中文名称：太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法
标准类别：国家标准(GB)
标准状态：已作废
发布日期：1995-03-23
实施日期：1995-01-02
作废日期：2005-10-14
出版语种：简体中文
下载格式：.rar.pdf
下载大小：104163
标准分类号
标准ICS号：能源和热传导工程>>27.160太阳能工程
中标分类号：能源、核技术>>能源>>F12太阳能
关联标准
采标情况：＝ISO 9808-90
出版信息
页数：平装16开， 页数：5， 字数：6千字
标准价格：8.0 元
相关单位信息
复审日期：2004-10-14
起草单位：中国标准化与信息分类编码研
归口单位：全国能源基础与管理标准化技术委员会
发布部门：国家技术监督局
主管部门：国家标准化管理委员会
标准简介
本标准规定了太阳热水器所用弹性材料老化前后及浸渍前后有关性能的评价方法。本标准适用于太阳热水器吸热体、连接管及其配件生产制造中所用弹性材料的评定。 GB/T 15513-1995 太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法 GB/T15513-1995 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

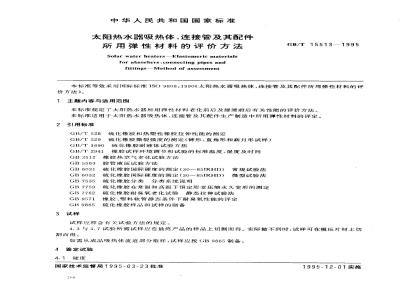

中华人民共和国国家标准
太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法
Solar water heaters-Elastomeric materialsfor absorhers ,connecting pipes andfittings-Method of assessmentGB/T 15513
3—1995
本标准等效采用国际标准IS(）9808：1990《太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法》。
1主题内容与适用范围
本标准规定了太阳热水器所用弹性材料老化前后及浸渍前后有关性能的评价方法。本标准适用于太阳热水器吸热体、连接管及其配件生产制造中所用弹性材料的评定。2引用标准
GB/T528硫化橡胶和热塑性橡胶拉伸性能的测定GB/T529硫化橡胶撕裂强度的测定（裤形、直角形和新月形试样）GB/T1690硫化橡胶耐液体试验方法GB/T 2941
GB3512
GB5563
GB6031
GB6032
GB7535
GB 7759
GB 7762
GB 9571
橡胶试样环境调节和试验的标准温度、湿度及时间橡胶热空气老化试验方法
胶管液压试验方法
硫化橡胶国际硬度的测定（3085IRHD）常规试验法硫化橡胶国际硬度的测定（30～85IRHD）硫化橡胶分类分类系统说明
微型试验法
硫化橡胶在常温和高溫下恒定形变压缩永久变形的测定硫化橡胶耐臭氧老化试验静态拉伸试验法橡胶、塑料软管静态条件下耐臭氧性能的评定GB9865
硫化橡胶样品和试样的制备
3试样
试样应符合有关试验方法的规定4.3与4.7试验所需试样应在最终产品的样品上切割而得。实际做不到时，试样可在模压片材上切割南得。
如需从成品吸热体流道部分取样，试样应按GB9865制备。4鉴定试验
4.1硬度
国家技术监督局1995-03-23批准208
标注行业免带堂
1995-12-01实施
GB/T15513-1995
硬度应采用GB6031所述的常规试验法进行试验。在试样厚度为2.0士0.3mm时，也可按GB6032所述的微型试验法进行试验。在两种方法对同-试样得出不同结果而出现疑问的情况下，应以常规试验法作为最终结果。
4.2低温压缩永久变形
乐缩永久变形应按GB7759进行试验，采用-·种小型试样，在40℃下压缩25%，保持24h后测定。
4.3抗臭氧性
除软管或吸热体流道以外，试样的抗臭氧性应按GB7762进行试验试验周期为7d，在奥氧浓度200土20pphm、试验温度40士2C、试样拉伸20%的条件下进行测定。软管或吸热体流道的抗臭氧性应按GB9571进行试验。4.4撕裂强度
撕裂强度用新月形试样按GB/T529进行试验。4.5断裂强度
断裂强度用2型哑铃形试样按GB/T528进行试验。4.6扯断伸长率
扯断伸长率用2型哑铃形试样按GB/1528进行试验。4.7爆破压力
软管或吸热体流道的爆破压力按GB5563中有关要求进行试验。内径小于或等于76mm的试样长度不应小于450mm，内径大于76mm的试样长度应不小于600mm。环境温度下进行的爆破压力试验不能代表高温爆破压力。5老化试验
5.1人工老化
5.2中规定的试验所需试样应按GB3512在热空气老化箱中进行试验，试验周期为14d，试验温度与相关的最高使用温度列在表1中。试样从老化箱中取出后，应按GB/T2941立即放置到23C、50%湿度的标准大气条件下保持24h。表1老化试验温度
类型！
试验温度”，℃
注：【）按GB7535进行类型（耐热）分类，2）试验温度比材料可能经受的最高使用温度高一个等级。5.2老化后的性能
材料的下列性能应在人工老化试验完成后立即测定：硬度，按4.1测定；
抗臭氧性，按4.3测定；
断裂强度，按4.5测定；
外标注行业资米免带卖
最高使用温度，C
d．扯断伸长率，按4.6测定；
爆破压力，按4.7测定。
6在换热流体中的漫溃试验
6.1 在丙二醇中浸渍
GB/T 15513-1995
凡与丙二醇一起使用的材料，对6.3中指定试验所需试样，应在表1中选择所给定的适当温度，试验周期为7d，按GB/T1690在丙二醇中进行浸溃试验。6.2在其他换热流体中浸渍
凡与其他换热流体一起使用的材料，用选定的换热流体进行浸溃。对6.3中指定试验所需试样，应在表1中选择所给定的适当温度，试验周期为7d，按GB/T1690在选定的换热流体中进行浸溃试验。6.3浸溃后的性能
材料的下列性能应在6.1或6.2规定的浸渍试验完成后立即测定：a.
硬度，按4.1测定；
断裂强度，按4.5测定；
扯断伸长率，按4.6测定；
爆破压力，按4.6测定。
7试验报告
第4、5和6章所述试验结果应按表2格式给出，表2试验报告
试验结果
材料性能bzxz.net
硬度,IRHD
断裂强度,MPa
扯断伸长率，%
软管爆破压力，MPa
低温压缩永久变形，%
抗臭氧性（试样状况及龟裂）
撕裂强度，kN/m
附加说明：
本标准由国家技术监督局提出。鉴定试验
（第4章）
老化后
（第5章）
本标准由中国标准化与信息分类编码研究所归口。没溃丙二醇后
（第6章）
浸溃其他流体后
(第6章）
本标准由中国标准化与信息分类编码研究所和化工部北京橡胶工业研究设计院负责起草。本标准主要起草人李继容、王黛。210
标法授网vwx.b
而李炎标汇行业资术免费下载
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法
Solar water heaters-Elastomeric materialsfor absorhers ,connecting pipes andfittings-Method of assessmentGB/T 15513
3—1995
本标准等效采用国际标准IS(）9808：1990《太阳热水器吸热体、连接管及其配件所用弹性材料的评价方法》。
1主题内容与适用范围
本标准规定了太阳热水器所用弹性材料老化前后及浸渍前后有关性能的评价方法。本标准适用于太阳热水器吸热体、连接管及其配件生产制造中所用弹性材料的评定。2引用标准
GB/T528硫化橡胶和热塑性橡胶拉伸性能的测定GB/T529硫化橡胶撕裂强度的测定（裤形、直角形和新月形试样）GB/T1690硫化橡胶耐液体试验方法GB/T 2941
GB3512
GB5563
GB6031
GB6032
GB7535
GB 7759
GB 7762
GB 9571
橡胶试样环境调节和试验的标准温度、湿度及时间橡胶热空气老化试验方法
胶管液压试验方法
硫化橡胶国际硬度的测定（3085IRHD）常规试验法硫化橡胶国际硬度的测定（30～85IRHD）硫化橡胶分类分类系统说明
微型试验法
硫化橡胶在常温和高溫下恒定形变压缩永久变形的测定硫化橡胶耐臭氧老化试验静态拉伸试验法橡胶、塑料软管静态条件下耐臭氧性能的评定GB9865
硫化橡胶样品和试样的制备
3试样
试样应符合有关试验方法的规定4.3与4.7试验所需试样应在最终产品的样品上切割而得。实际做不到时，试样可在模压片材上切割南得。
如需从成品吸热体流道部分取样，试样应按GB9865制备。4鉴定试验
4.1硬度
国家技术监督局1995-03-23批准208
标注行业免带堂
1995-12-01实施
GB/T15513-1995
硬度应采用GB6031所述的常规试验法进行试验。在试样厚度为2.0士0.3mm时，也可按GB6032所述的微型试验法进行试验。在两种方法对同-试样得出不同结果而出现疑问的情况下，应以常规试验法作为最终结果。
4.2低温压缩永久变形
乐缩永久变形应按GB7759进行试验，采用-·种小型试样，在40℃下压缩25%，保持24h后测定。
4.3抗臭氧性
除软管或吸热体流道以外，试样的抗臭氧性应按GB7762进行试验试验周期为7d，在奥氧浓度200土20pphm、试验温度40士2C、试样拉伸20%的条件下进行测定。软管或吸热体流道的抗臭氧性应按GB9571进行试验。4.4撕裂强度
撕裂强度用新月形试样按GB/T529进行试验。4.5断裂强度
断裂强度用2型哑铃形试样按GB/T528进行试验。4.6扯断伸长率
扯断伸长率用2型哑铃形试样按GB/1528进行试验。4.7爆破压力
软管或吸热体流道的爆破压力按GB5563中有关要求进行试验。内径小于或等于76mm的试样长度不应小于450mm，内径大于76mm的试样长度应不小于600mm。环境温度下进行的爆破压力试验不能代表高温爆破压力。5老化试验
5.1人工老化
5.2中规定的试验所需试样应按GB3512在热空气老化箱中进行试验，试验周期为14d，试验温度与相关的最高使用温度列在表1中。试样从老化箱中取出后，应按GB/T2941立即放置到23C、50%湿度的标准大气条件下保持24h。表1老化试验温度
类型！
试验温度”，℃
注：【）按GB7535进行类型（耐热）分类，2）试验温度比材料可能经受的最高使用温度高一个等级。5.2老化后的性能
材料的下列性能应在人工老化试验完成后立即测定：硬度，按4.1测定；
抗臭氧性，按4.3测定；
断裂强度，按4.5测定；
外标注行业资米免带卖
最高使用温度，C
d．扯断伸长率，按4.6测定；
爆破压力，按4.7测定。
6在换热流体中的漫溃试验
6.1 在丙二醇中浸渍
GB/T 15513-1995
凡与丙二醇一起使用的材料，对6.3中指定试验所需试样，应在表1中选择所给定的适当温度，试验周期为7d，按GB/T1690在丙二醇中进行浸溃试验。6.2在其他换热流体中浸渍
凡与其他换热流体一起使用的材料，用选定的换热流体进行浸溃。对6.3中指定试验所需试样，应在表1中选择所给定的适当温度，试验周期为7d，按GB/T1690在选定的换热流体中进行浸溃试验。6.3浸溃后的性能
材料的下列性能应在6.1或6.2规定的浸渍试验完成后立即测定：a.
硬度，按4.1测定；
断裂强度，按4.5测定；
扯断伸长率，按4.6测定；
爆破压力，按4.6测定。
7试验报告
第4、5和6章所述试验结果应按表2格式给出，表2试验报告
试验结果
材料性能bzxz.net
硬度,IRHD
断裂强度,MPa
扯断伸长率，%
软管爆破压力，MPa
低温压缩永久变形，%
抗臭氧性（试样状况及龟裂）
撕裂强度，kN/m
附加说明：
本标准由国家技术监督局提出。鉴定试验
（第4章）
老化后
（第5章）
本标准由中国标准化与信息分类编码研究所归口。没溃丙二醇后
（第6章）
浸溃其他流体后
(第6章）
本标准由中国标准化与信息分类编码研究所和化工部北京橡胶工业研究设计院负责起草。本标准主要起草人李继容、王黛。210
标法授网vwx.b
而李炎标汇行业资术免费下载
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
