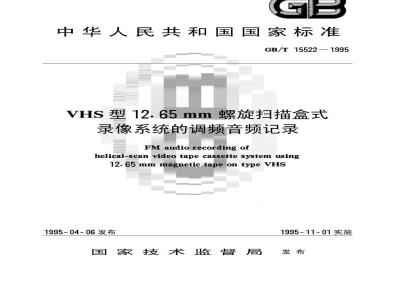

标准图片预览
标准内容
UDC534.852：681.84(086.8)
中华人民共和国国家标准
GB/T 15522—1995
VHS 型12.65 mm螺旋扫描盒式
录像系统的调频音频记录
FMaudiorecordingof
helical-scan video tape cassette system using12.65mmmagnetictapeontypeVHS1995-04-06发布
国家技术监督局
1995-11-01实施
中华人民共和国国家标准
VHS型12.65mm螺旋扫描盒式
录像系统的调频音频记录
FMaudiorecording of
helical-scanvideotapecassettesystemusing12.65mmmagnetic tape on typeVHS
GB/T15522—1995
本标准等效采用国际标准IEC1054《VHS型12.65mm（0.5in）螺旋扫描盒式录像系统的调频音频记录》（1991年版）。
1主题内容与适用范围
本标准规定了采用12.65mm（0.5in）磁带的VHS型螺旋扫描盒式录像系统的调频音频记录的电气参数和机械参数，以保证所录盒式磁带的互换性。本标准适用于PAL制VHS型盒式录像系统的调频音频记录，与GB7399《VHS型12.65mm螺旋扫描盒式磁带录像系统》中的VHS型录像系统完全兼容。2引用标准
GB7399VHS型12.65mm螺旋扫描盒式磁带录像系统3记录方法
音频信号采用频率调制的记录方式。由装在视频旋转磁鼓上的调频音频磁头先于视频信号记录在磁带的视频磁迹区的深层。视频信号按照GB7399规定记录在磁带的表层（深度多层记录系统）。为了防止音频信号和视频信号间的相互影响，音频磁头和视频磁头应具有不同的倾斜方位角。4机械参数
4.1调频音频磁迹形位
调频音频磁迹位于视频磁迹中央，如图1所示，尺寸按表1的规定。国家技术监督局1995-04-06批准1995-11-01实施
磁头方位角
磁头方位角按表2的规定。
FM音频磁
头方位角
视频磁头
方位角
4.3记录时间差
GB/T15522—1995
E IEF(L)
试到最
说能的中心
图1磁迹排列
表1调频音频磁迹尺寸
最小0.008mm
最大0.0245mm
磁头方位角
声道1(L)
—30°±30%
声道2(R)
30°±30
调频音频磁头应在视频信号记录到这一磁迹上同一点之前的两场时间差内记录调频音频信号。5记录特性
两路音频信号以不同载频的调频信号记录。记录信号频谱如图2所示，记录系统的方框图如图3所示。
销入白短信
5.1降噪
下妞的自忘创轻划
GB/T15522—1995
航信带
步度率
图2信号频谱
M知来生型
图3调频音频信号记录系统框图
降噪编码器的组成应如图4所示，并且符合下列特性。检测方法：峰值检测；
压缩比：2：1对数压缩；
启动时间：310ms，见附录A（补充件）；恢复时间：70ms土20%。
产，Hz
幅高频其
记求胶氏格
5.2预加重Www.bzxZ.net
GB/T15522—1995
乐护球大器
T, =2s
降噪系统框图
预加重电路的频率响应如图5所示，其时间常数如下Ti=56μs±20%
T2=20μs±20%
5预加重频率响应
5.3载频中心频率
载频中心频率按表3的规定。
载频中心频率
左(L)声道
右(R)声道
5.4频偏
最大频偏：士150kHz，
工作频偏：土50kHz，在400Hz时（对应参考电平的频偏）。5.5调制极性
左声道和右声道音频信号的调制极性应是相同的。4
f,-I/2n
能促出
I T=lus
1.4MHz±10kHz
1.8MHz±10kHz
记录电平
GB/T15522
2—1995
调频音频信号的记录电平，应在视频信号记录后，使左声道和右声道的重放电平近似相等，并且达到最大。
声道应用
在记录立体声信号时，调频音频信号声道的应用按表4的规定。表4声道应用
单声道记录
左声道
右声道
单声道记录
单声道记录
立体声记录
主信号
副信号
编码器瞬态测量示意图
如图A1所示。
S lklle
GB/T15522—1995
附录A
编码器瞬态测量方法
（补充件）
自或时间
H=M - 2dR
L,-- It
附加说明：
GB/T15522—1995
本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口。本标准由电子工业部第三研究所和上海录音器材厂负责起草。本标准主要起草人张维详、赵莹、田玉静、周颖敏。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国国家标准
GB/T 15522—1995
VHS 型12.65 mm螺旋扫描盒式
录像系统的调频音频记录
FMaudiorecordingof
helical-scan video tape cassette system using12.65mmmagnetictapeontypeVHS1995-04-06发布
国家技术监督局
1995-11-01实施
中华人民共和国国家标准
VHS型12.65mm螺旋扫描盒式
录像系统的调频音频记录
FMaudiorecording of
helical-scanvideotapecassettesystemusing12.65mmmagnetic tape on typeVHS
GB/T15522—1995
本标准等效采用国际标准IEC1054《VHS型12.65mm（0.5in）螺旋扫描盒式录像系统的调频音频记录》（1991年版）。
1主题内容与适用范围
本标准规定了采用12.65mm（0.5in）磁带的VHS型螺旋扫描盒式录像系统的调频音频记录的电气参数和机械参数，以保证所录盒式磁带的互换性。本标准适用于PAL制VHS型盒式录像系统的调频音频记录，与GB7399《VHS型12.65mm螺旋扫描盒式磁带录像系统》中的VHS型录像系统完全兼容。2引用标准
GB7399VHS型12.65mm螺旋扫描盒式磁带录像系统3记录方法
音频信号采用频率调制的记录方式。由装在视频旋转磁鼓上的调频音频磁头先于视频信号记录在磁带的视频磁迹区的深层。视频信号按照GB7399规定记录在磁带的表层（深度多层记录系统）。为了防止音频信号和视频信号间的相互影响，音频磁头和视频磁头应具有不同的倾斜方位角。4机械参数
4.1调频音频磁迹形位
调频音频磁迹位于视频磁迹中央，如图1所示，尺寸按表1的规定。国家技术监督局1995-04-06批准1995-11-01实施
磁头方位角
磁头方位角按表2的规定。
FM音频磁
头方位角
视频磁头
方位角
4.3记录时间差
GB/T15522—1995
E IEF(L)
试到最
说能的中心
图1磁迹排列
表1调频音频磁迹尺寸
最小0.008mm
最大0.0245mm
磁头方位角
声道1(L)
—30°±30%
声道2(R)
30°±30
调频音频磁头应在视频信号记录到这一磁迹上同一点之前的两场时间差内记录调频音频信号。5记录特性
两路音频信号以不同载频的调频信号记录。记录信号频谱如图2所示，记录系统的方框图如图3所示。
销入白短信
5.1降噪
下妞的自忘创轻划
GB/T15522—1995
航信带
步度率
图2信号频谱
M知来生型
图3调频音频信号记录系统框图
降噪编码器的组成应如图4所示，并且符合下列特性。检测方法：峰值检测；
压缩比：2：1对数压缩；
启动时间：310ms，见附录A（补充件）；恢复时间：70ms土20%。
产，Hz
幅高频其
记求胶氏格
5.2预加重Www.bzxZ.net
GB/T15522—1995
乐护球大器
T, =2s
降噪系统框图
预加重电路的频率响应如图5所示，其时间常数如下Ti=56μs±20%
T2=20μs±20%
5预加重频率响应
5.3载频中心频率
载频中心频率按表3的规定。
载频中心频率
左(L)声道
右(R)声道
5.4频偏
最大频偏：士150kHz，
工作频偏：土50kHz，在400Hz时（对应参考电平的频偏）。5.5调制极性
左声道和右声道音频信号的调制极性应是相同的。4
f,-I/2n
能促出
I T=lus
1.4MHz±10kHz
1.8MHz±10kHz
记录电平
GB/T15522
2—1995
调频音频信号的记录电平，应在视频信号记录后，使左声道和右声道的重放电平近似相等，并且达到最大。
声道应用
在记录立体声信号时，调频音频信号声道的应用按表4的规定。表4声道应用
单声道记录
左声道
右声道
单声道记录
单声道记录
立体声记录
主信号
副信号
编码器瞬态测量示意图
如图A1所示。
S lklle
GB/T15522—1995
附录A
编码器瞬态测量方法
（补充件）
自或时间
H=M - 2dR
L,-- It
附加说明：
GB/T15522—1995
本标准由中华人民共和国电子工业部提出。本标准由电子工业部标准化研究所归口。本标准由电子工业部第三研究所和上海录音器材厂负责起草。本标准主要起草人张维详、赵莹、田玉静、周颖敏。
