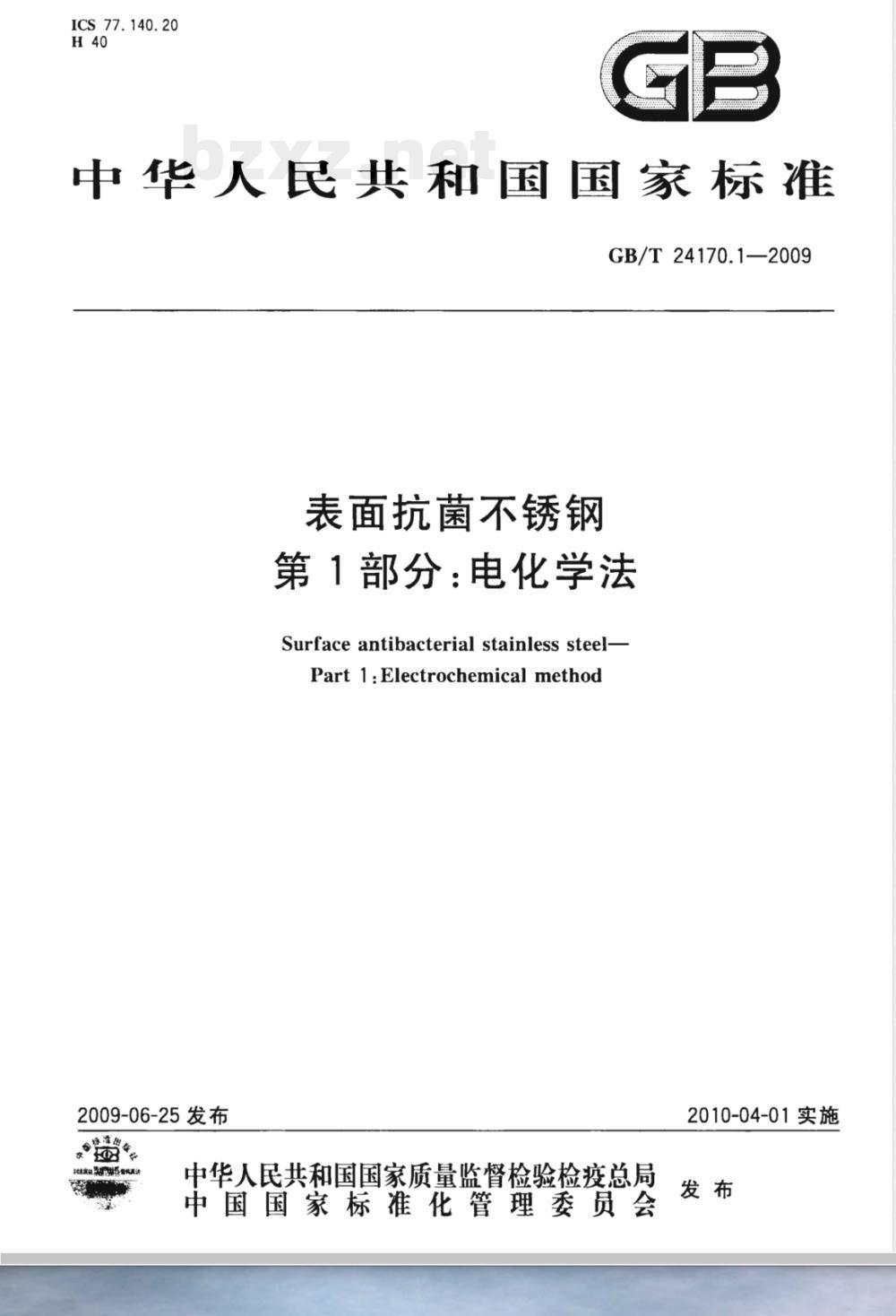

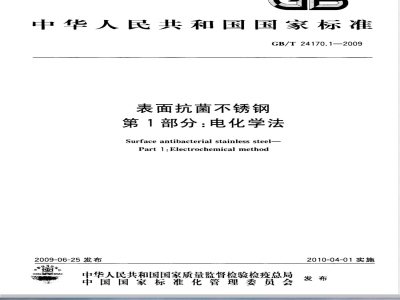

GB/T 24170.1-2009 表面抗菌不锈钢 第1部分：电化学法

ICS77.140.20
中华人民共和国国家标准
GB/T24170.1—2009
表面抗菌不锈钢
第1部分：电化学法
Surface antibacterial stainless steel-Part1:Electrochemical method2009-06-25发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-04-01实施

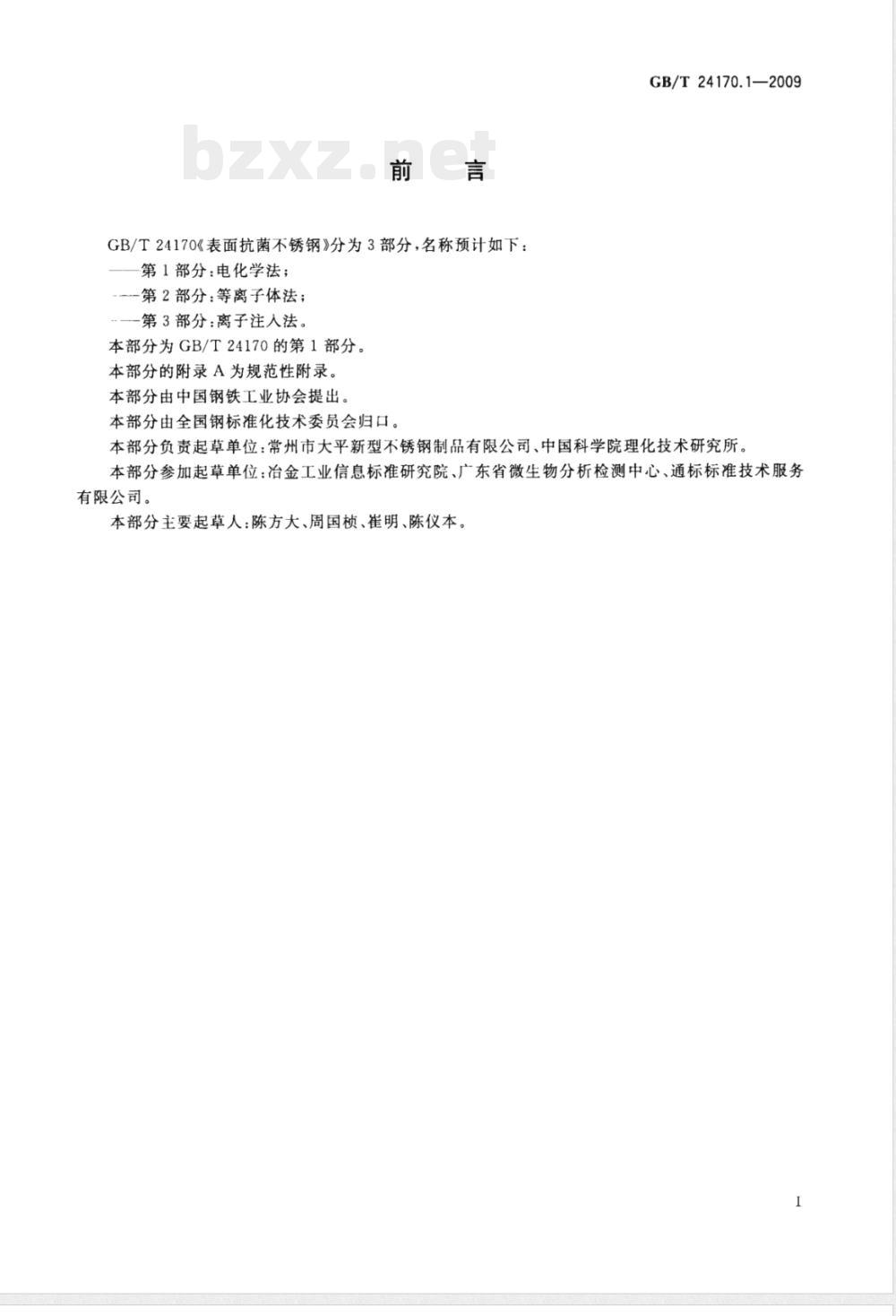

GB/T24170《表面抗菌不锈钢》分为3部分，名称预计如下：第1部分：电化学法；
-一第2部分：等离子体法；
—第3部分：离子注人法。
本部分为GB/T24170的第1部分。本部分的附录A为规范性附录。
本部分由中国钢铁工业协会提出。本部分由全国钢标准化技术委员会归口。GB/T24170.1—2009
本部分负责起草单位：常州市大平新型不锈钢制品有限公司、中国科学院理化技术研究所。本部分参加起草单位：冶金工业信息标准研究院、广东省微生物分析检测中心、通标标准技术服务有限公司。
本部分主要起草人：陈方大、周国桢、崔明、陈仪本。1

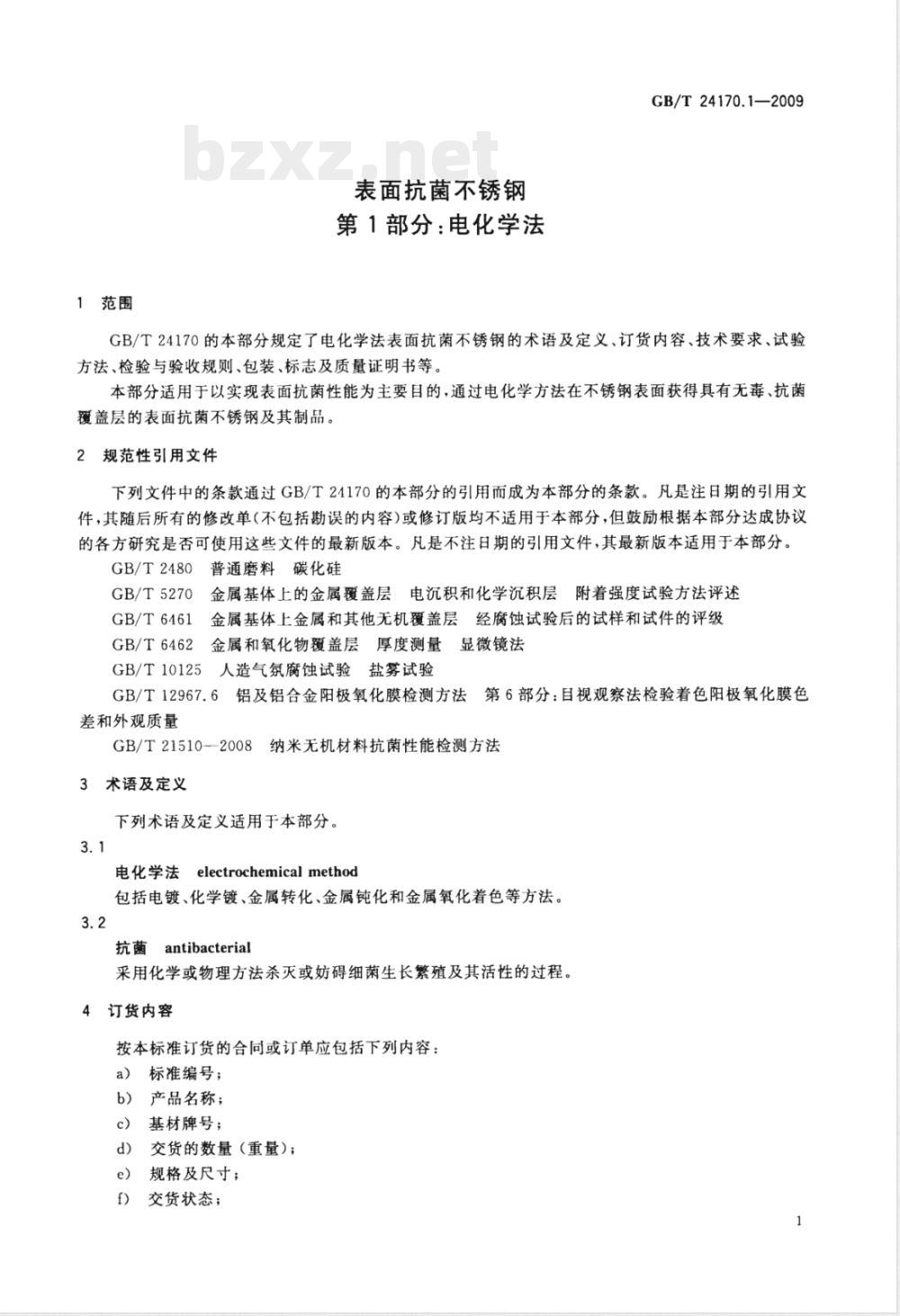

1范围
表面抗菌不锈钢
第1部分：电化学法
GB/T24170.1—2009
GB/T24170的本部分规定了电化学法表面抗菌不锈钢的术语及定义、订货内容、技术要求、试验方法、检验与验收规则、包装、标志及质量证明书等。本部分适用于以实现表面抗菌性能为主要目的，通过电化学方法在不锈钢表面获得具有无毒、抗菌覆盖层的表面抗菌不锈钢及其制品。2规范性引用文件
下列文件中的条款通过GB/T24170的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，但鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2480普通磨料碳化硅
GB/T5270
金属基体上的金属覆盖层电沉积和化学沉积层附着强度试验方法评述金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级GB/T6461
金属和氧化物覆盖层厚度测量显微镜法GB/T6462
GB/T10125
人造气氛腐蚀试验盐试验
GB/T12967.6铝及铝合金阳极氧化膜检测方法第6部分：目视观察法检验着色阳极氧化膜色差和外观质量
GB/T21510—2008
3术语及定义
纳米无机材料抗菌性能检测方法下列术语及定义适用于本部分，3.1
electrochemicalmethod
电化学法
包括电镀、化学镀、金属转化、金属钝化和金属氧化着色等方法。3.2
抗菌antibacterial
采用化学或物理方法杀灭或妨碍细菌生长繁殖及其活性的过程。4订货内客
按本标准订货的合同或订单应包括下列内容：a）标准编号；
产品名称；
基材牌号；
交货的数量（重量）；
规格及尺寸：
交货状态；

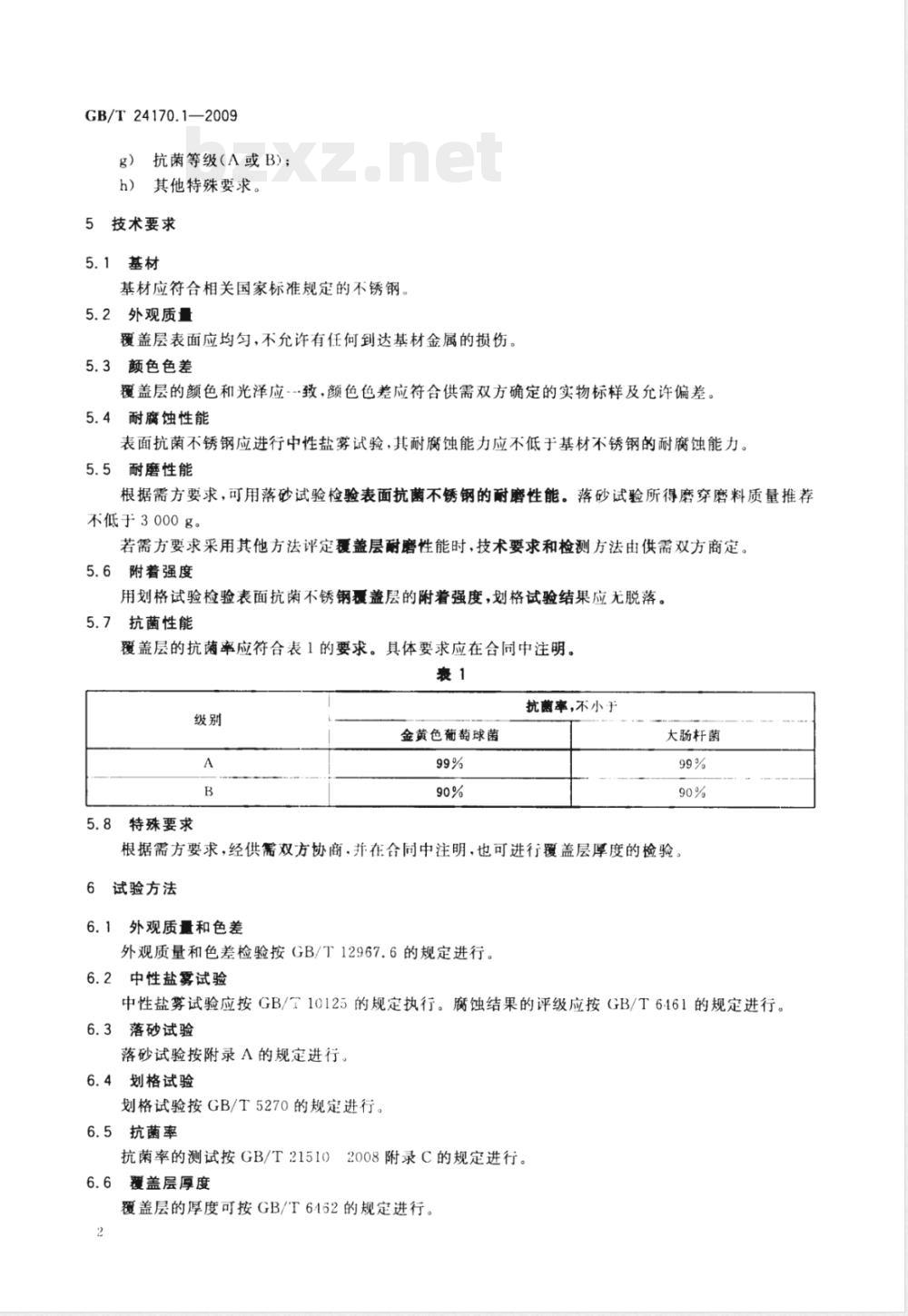

GB/T24170.1—2009
抗菌等级(A或B)；
h）其他特殊要求。
5技术要求
5.1基材
基材应符合相关国家标准规定的不锈钢。5.2外观质量
覆盖层表面应均匀，不允许有任何到达基材金属的损伤。5.3颜色色差
覆盖层的颜色和光泽应致，颜色色差应符合供需双方确定的实物标样及允许偏差。5.4耐腐蚀性能
表面抗菌不锈钢应进行中性盐雾试验，其耐腐蚀能力应不低于基材不锈钢的耐腐蚀能力。5.5耐磨性能
根据需方要求，可用落砂试验检验表面抗菌不锈钢的耐磨性能。落砂试验所得磨穿磨料质量推荐不低于3000g。
若需方要求采用其他方法评定覆盖层耐磨性能时.技术要求和检测方法由供需双方商定。5.6附着强度
用划格试验检验表面抗菌不锈钢覆盖层的附着强度，划格试验结果应无脱落。5.7抗菌性能
覆盖层的抗菌率应符合表1的要求。具体要求应在合同中注明。1
5.8特殊要求
金黄色葡萄球菌
抗尊率，不小于
大肠杆菌
根据需方要求，经供需双方协商.并在合同中注明，也可进行覆盖层厚度的检验6
试验方法
外观质量和色差
外观质量和色差检验按GB/T12967.6的规定进行。6.2中性盐雾试验
中性盐雾试验应按GB/T10125的规定执行。腐蚀结果的评级应按GB/T64161的规定进行。6.3落砂试验
落砂试验按附录A的规定进行。
6.4划格试验
划格试验按GB/T5270的规定进行。6.5抗菌率
抗菌率的测试按GB/T215102008附录C的规定进行。6.6
覆盖层厚度
覆盖层的厚度可按GB/T6452的规定进行。2

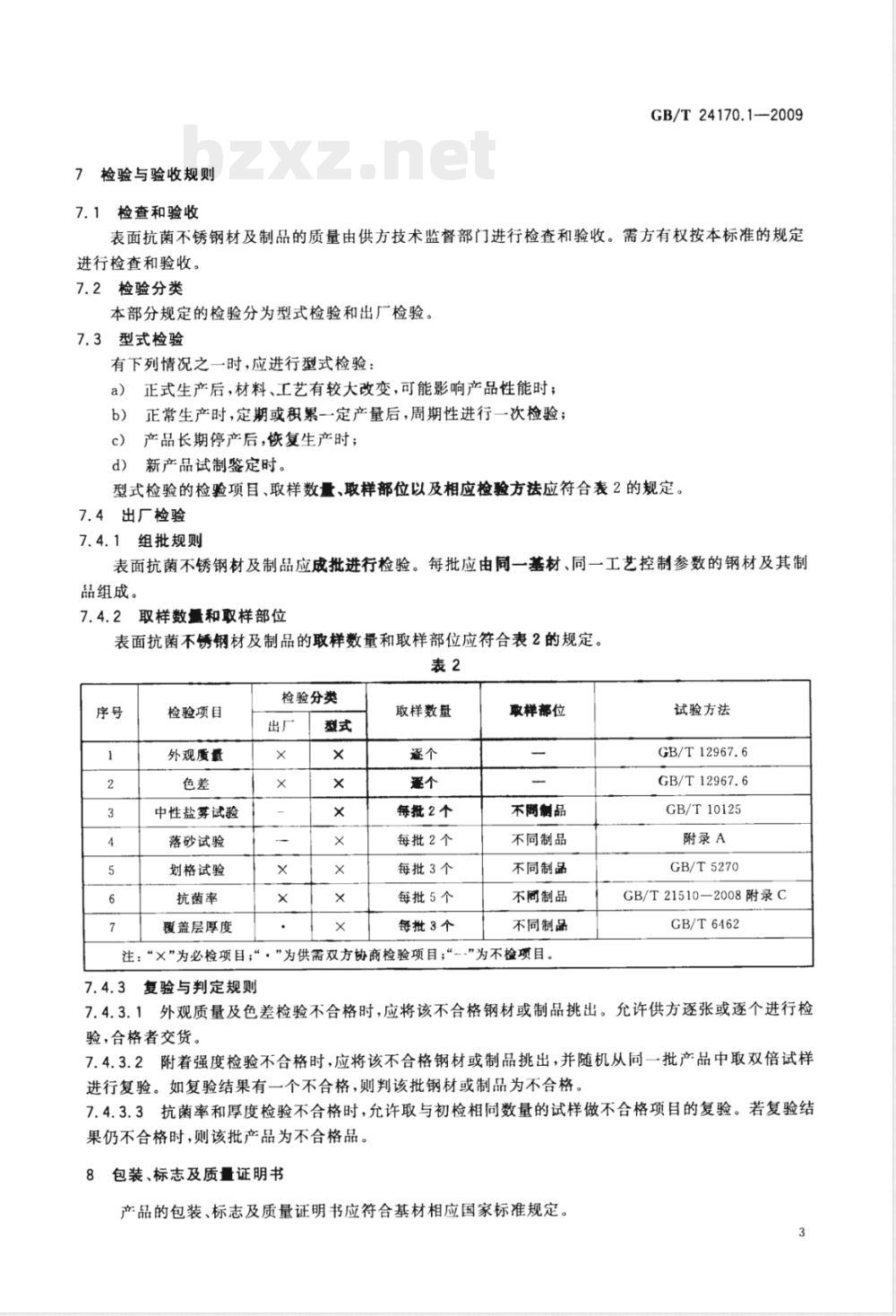

7检验与验收规则
7.1检查和验收
GB/T24170.1—2009
表面抗菌不锈钢材及制品的质量由供方技术监督部门进行检查和验收。需方有权按本标准的规定进行检查和验收。
7.2检验分类
本部分规定的检验分为型式检验和出厂检验。7.3型式检验
有下列情况之一时，应进行型式检验：正式生产后，材料、工艺有较大改变，可能影响产品性能时；a)
正常生产时，定期或积累一定产量后，周期性进行一次检验；b）
c）产品长期停产后，恢复生产时；d）新产品试制鉴定时
型式检验的检验项目、取样数量、取样部位以及相应检验方法应符合表2的规定。7.4出厂检验
7.4.1组批规则
表面抗菌不锈钢材及制品应成批进行检验。每批应由同一基材、同一工艺控制参数的钢材及其制品组成。
7.4.2取样数量和取样部位
表面抗菌不锈钢材及制品的取样数量和取样部位应符合表2的规定。表2
检验项目
外观质量
中性盐募试验
落砂试验
划格试验
抗菌率
覆盖层厚度
检验分类
取样数量
每批2个
每批2个
每批3个
每批5个
每批3个
取样部位
不商制品
不同制品
不同制品
不商制品
不同制品
注：“×”为必检项目，“，”为供需双方协商检验项目；“-”为不检项目。7.4.3复验与判定规则
试验方法
GB/T12967.6
GB/T12967.6
GB/T10125
附录A
GB/T5270
GB/T21510—2008附录C
GB/T6462
7.4.3.1外观质量及色差检验不合格时，应将该不合格钢材或制品挑出。允许供方逐张或逐个进行检验，合格者交货。
7.4.3.2附着强度检验不合格时，应将该不合格钢材或制品挑出，并随机从同一批产品中取双倍试样进行复验。如复验结果有一个不合格，则判该批钢材或制品为不合格。7.4.3.3抗菌率和厚度检验不合格时，允许取与初检相同数量的试样做不合格项目的复验。若复验结果仍不合格时，则该批产品为不合格品。8包装、标志及质量证明书
产品的包装、标志及质量证明书应符合基材相应国家标准规定。3
GB/T24170.1—2009
A.1范围
附录A
（规范性附录）
落砂试验法
本附录规定了采用落砂试验测定表面抗菌不锈钢覆盖层耐磨性的方法。本附录适用于不锈钢基体上抗菌覆盖层耐磨性的测试。A.2原理
用规定的磨料在一定高度自由落下，冲刷试样表面的覆盖层·并使之穿。用落下磨料的质量评定覆盖层的耐磨性。
A.3试验用仪器及磨料
试验用仪器的示意图见图A.1
单位为毫米
1--流量控制针阀；
2-—-盛料漏斗：
3-**-玻璃漏斗：内径70.内角60°；4--内径5±0.1；
5·-开关；
6*-导管：内径20；
试片。
图A，1落砂试验用仪器示意图
试验用磨料采用GB/T2480规定的80号黑碳化硅。可重复使用50次，每次使用前应在105℃温度下烘干。
试样准备
试样应在表面抗菌不锈钢制品的有效面上截取。当不可能直接取样时，亦可采用生产工艺相A.4.1
同、能代表受检制品的试片代替。4
试样的尺寸为50mm×40mm。
试验环境
A.5.1试验应在相对湿度不大于80%的环境下进行。A.5.2试验时应注意避风。
6试验步骤
GB/T24170.1—2009
将试样固定在试样支座上，其受检面向上，测定覆盖层厚度的区域与导管相对，受检面与导管A.6.1
成45°角。
A.6.2把经称量的磨料（精确到1g）加入漏斗，打开开关让磨料自由落下，流量控制在320g/min左右，同时观察受检试样，当试样受检面上出现一个小黑点，并逐扩大至2mm左右时，立即关上开关停止落砂。再称取所剩磨料的质量。从以上2次称量中，计算出磨穿覆盖层所需用的磨料质量。5
