GB/T 3292.2-2009
基本信息
标准号： GB/T 3292.2-2009
中文名称：纺织品 纱线条干不匀试验方法 第2部分：光电法
标准类别：国家标准(GB)
标准状态：现行
发布日期：2009-06-19
出版语种：简体中文
下载格式：.rar .pdf
下载大小：1294009
标准分类号
标准ICS号：纺织和皮革技术>>纺织产品>>59.080.20纱线
中标分类号：纺织>>纺织综合>>W04基础标准与通用方法
关联标准
出版信息
出版社：中国标准出版社
页数：8页
标准价格：14.0 元
出版日期：2010-02-01
相关单位信息
起草单位：全国纺织品标准化技术委员会基础标准分会(SAC/TC 209/SC 1)
发布部门：中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会
标准简介
GB/T 3292.2-2009 纺织品 纱线条干不匀试验方法 第2部分：光电法 GB/T3292.2-2009 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

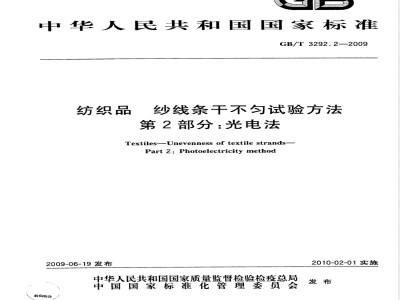

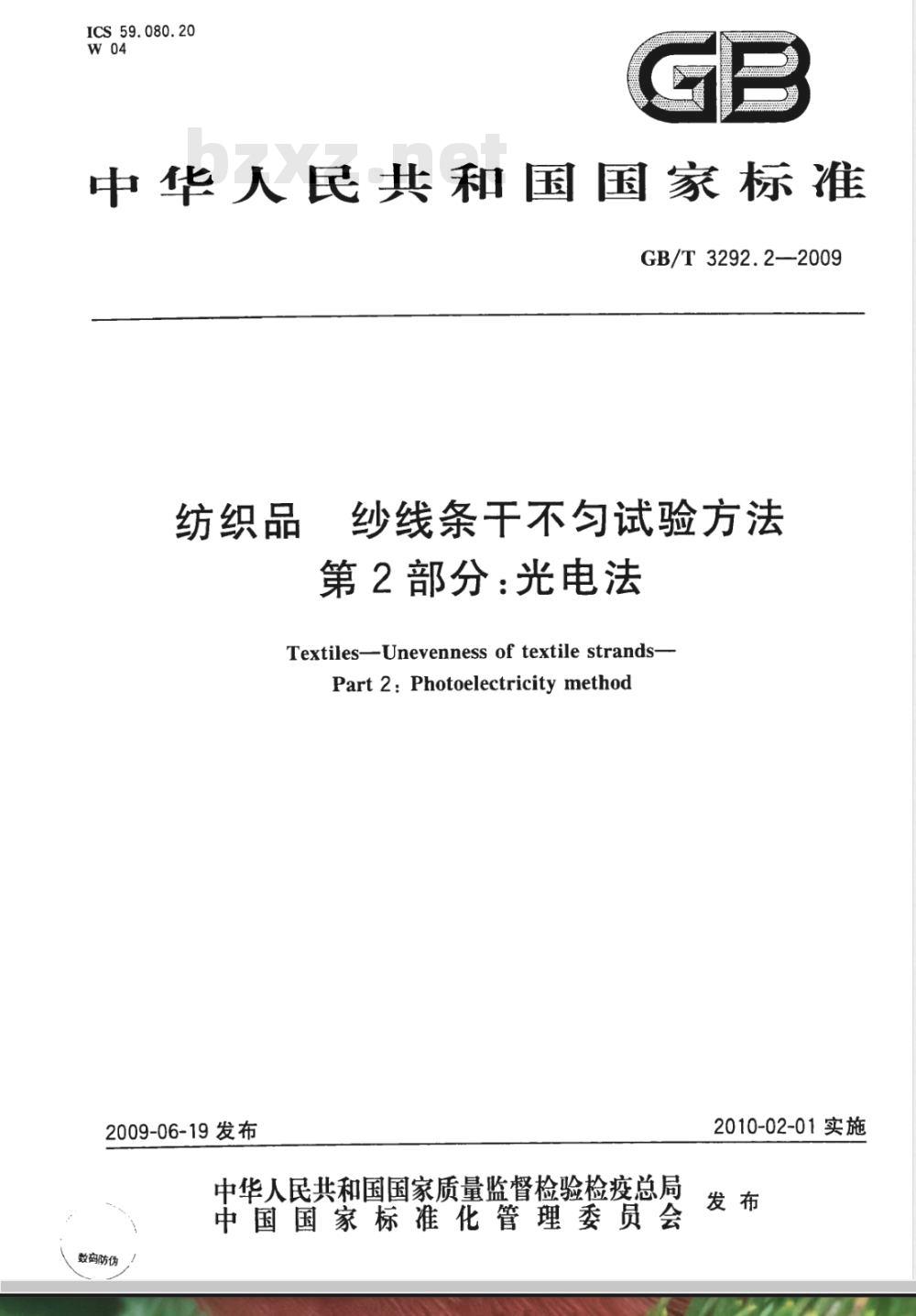

ICS59.080.20
中华人民共和国国家标准
GB/T3292.2-—2009
纺织品
纱线条干不匀试验方法
第2部分：光电法
Textiles-Unevenness of textile strands-Part 2 : Photoelectricity method2009-06-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数防伪
2010-02-01实施

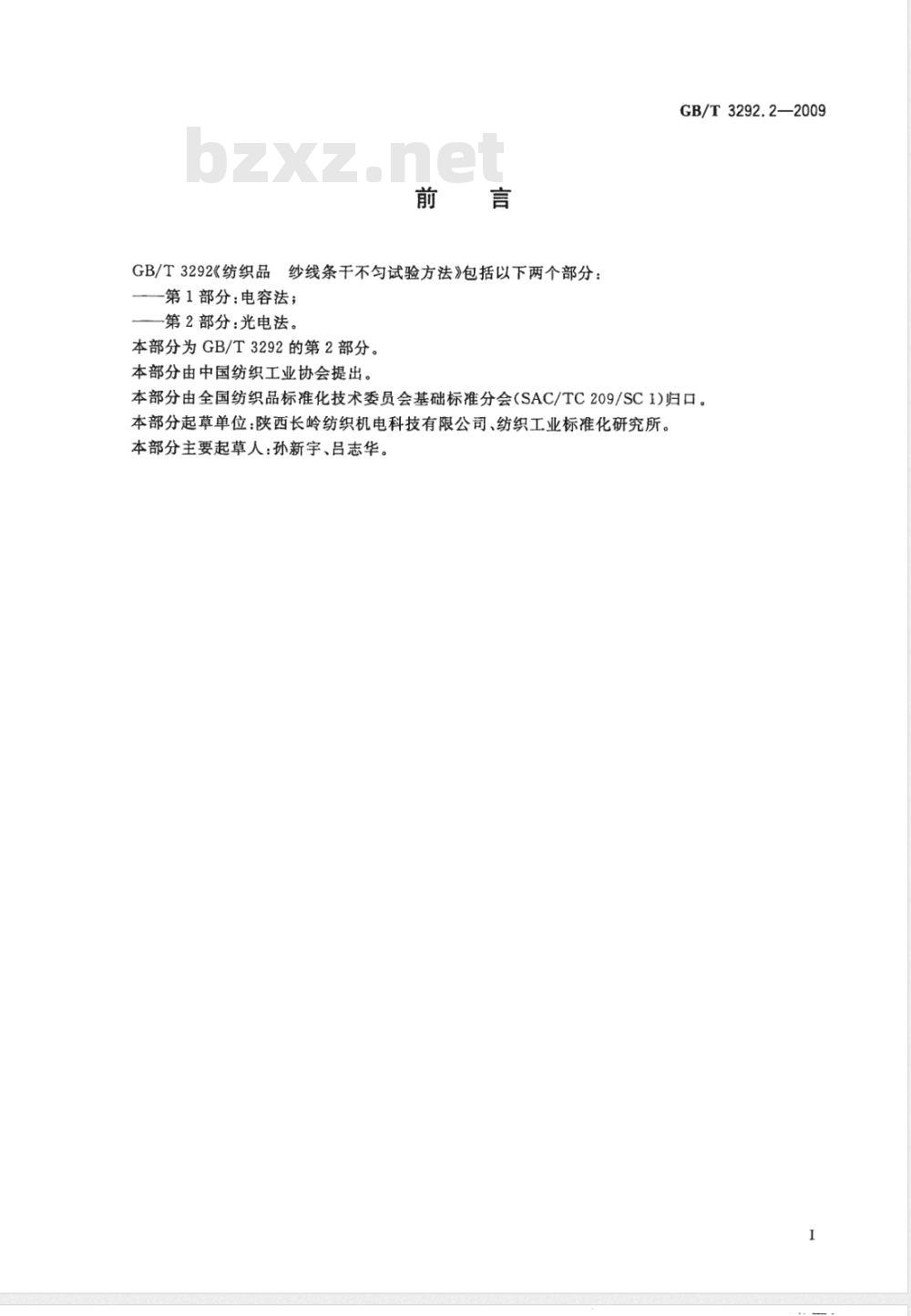

GB/T3292《纺织品
各纱线条干不匀试验方法》包括以下两个部分：-第1部分：电容法；
第2部分：光电法。
本部分为GB/T3292的第2部分。
本部分由中国纺织工业协会提出。GB/T3292.2—2009
本部分由全国纺织品标准化技术委员会基础标准分会（SAC/TC209/SC1)归口。本部分起草单位：陕西长岭纺织机电科技有限公司、纺织工业标准化研究所。本部分主要起草人：孙新宇、吕志华。I

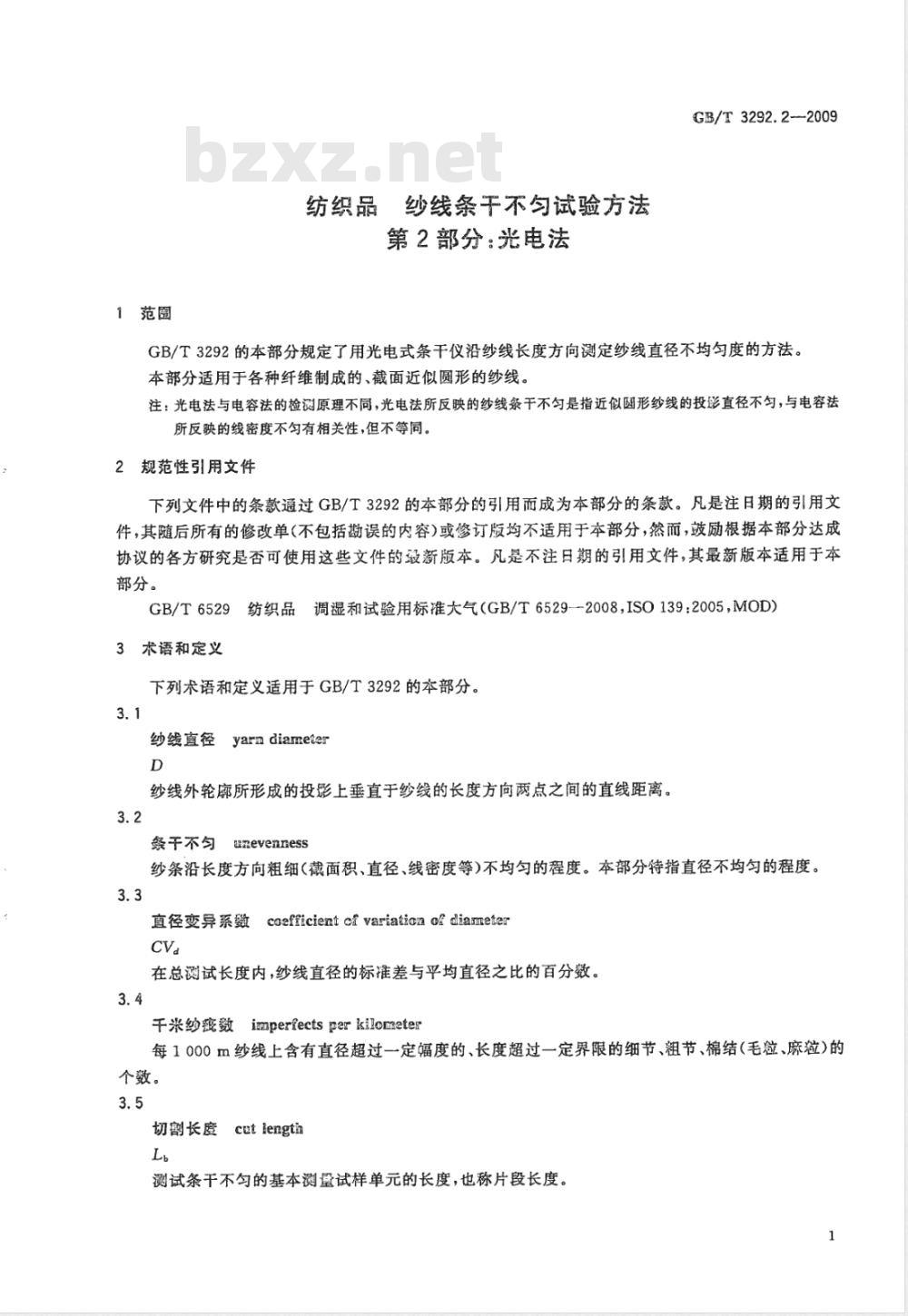

1范圈
纱线条干不匀试验方法bzxZ.net
纺织品
第2部分：光电法
GB/T3292.2-2009
GB/T3292的本部分规定了用光电式条干仪沿纱线长度方向测定纱线直径不均勾度的方法。本部分适用于各种纤维制成的、截面近似圆形的纱线。注：光电法与电容法的检测原理不同，光电法所反映的纱线条干不匀是指近似形纱线的投影直径不匀，与电容法所反映的线密度不匀有相关性，但不等同。2规范性引用文件
下列文件中的条款通过GB/T3292的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的设新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T6529纺织品调湿和试验用标准大气（GB/T6529--2008，ISO139：2005，MOD）3术语和定义
下列术语和定义适用于GB/T3292的本部分。3.1
yarn diameter
纱线直径
纱线外轮廊所形成的投影上垂直于纱线的长度方向两点之间的直线距离。3.2
条干不匀
Junevenness
纱条沿长度方向粗细（截面积、直径、线密度等)不均匀的程度。本部分特指直径不均匀的程度。3.3
直径变异系数coefficient of variatian of diametencVa
在总测试长度内，纱线直径的标准差与平均直径之比的百分数。3.4
千米纱数imperfects per kilometer每1000m纱线上含有直径超过一定幅度的、长度超过一定界限的细节、节、棉结（毛粒、麻粒）的个数。
切割长度cut length
测试条干不匀的基本测量试样单元的长度，也称片段长度。1

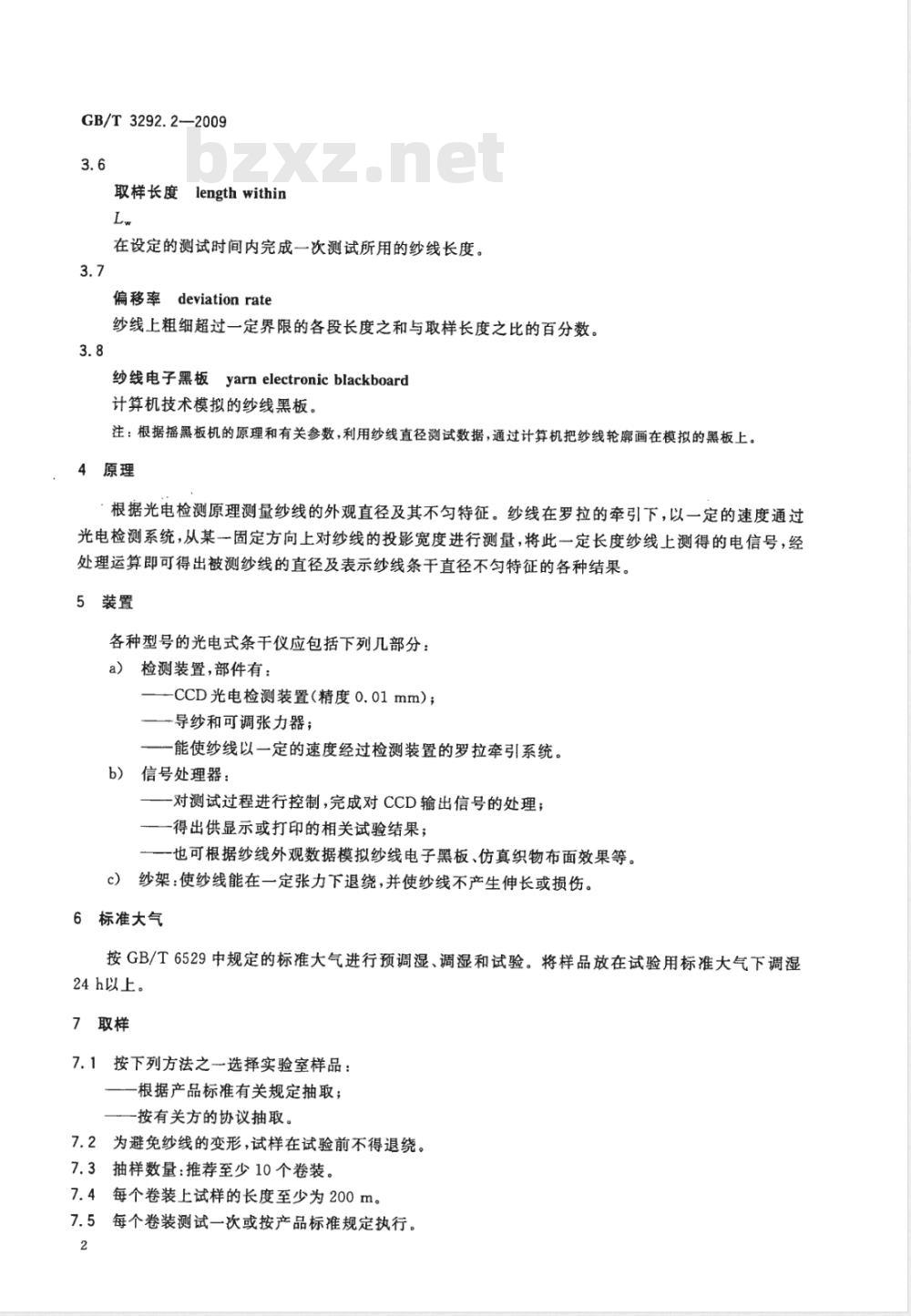

GB/T3292.2—2009
度lengthwithin
取样长度
在设定的测试时间内完成一次测试所用的纱线长度。3.7
偏移率deviationrate
纱线上粗细超过一定界限的各段长度之和与取样长度之比的百分数。3.8
yarnelectronicblackboard
纱线电子黑板
计算机技术模拟的纱线黑板。
注：根据摇黑板机的原理和有关参数，利用纱线直径测试数据，通过计算机把纱线轮廓画在模拟的黑板上。4原理
根据光电检测原理测量纱线的外观直径及其不匀特征。纱线在罗拉的牵引下，以一定的速度通过光电检测系统，从某一固定方向上对纱线的投影宽度进行测量，将此一定长度纱线上测得的电信号，经处理运算即可得出被测纱线的直径及表示纱线条干直径不匀特征的各种结果。5装置
各种型号的光电式条干仪应包括下列几部分：a）检测装置，部件有：
-CCD光电检测装置（精度0.01mm）；导纱和可调张力器；
一一能使纱线以一定的速度经过检测装置的罗拉牵引系统。b）信号处理器：
一对测试过程进行控制，完成对CCD输出信号的处理；一得出供显示或打印的相关试验结果；一也可根据纱线外观数据模拟纱线电子黑板、仿真织物布面效果等。c）纱架：使纱线能在一定张力下退绕，并使纱线不产生伸长或损伤。6标准大气
按GB/T6529中规定的标准大气进行预调湿、调湿和试验。将样品放在试验用标准大气下调湿24 h以上。
7取样
7.1按下列方法之选择实验室样品：根据产品标准有关规定抽取；
一按有关方的协议抽取。
7.2为避免纱线的变形，试样在试验前不得退绕。7.3抽样数量：推荐至少10个卷装。7.4每个卷装上试样的长度至少为200m。7.5每个卷装测试一次或按产品标准规定执行。2

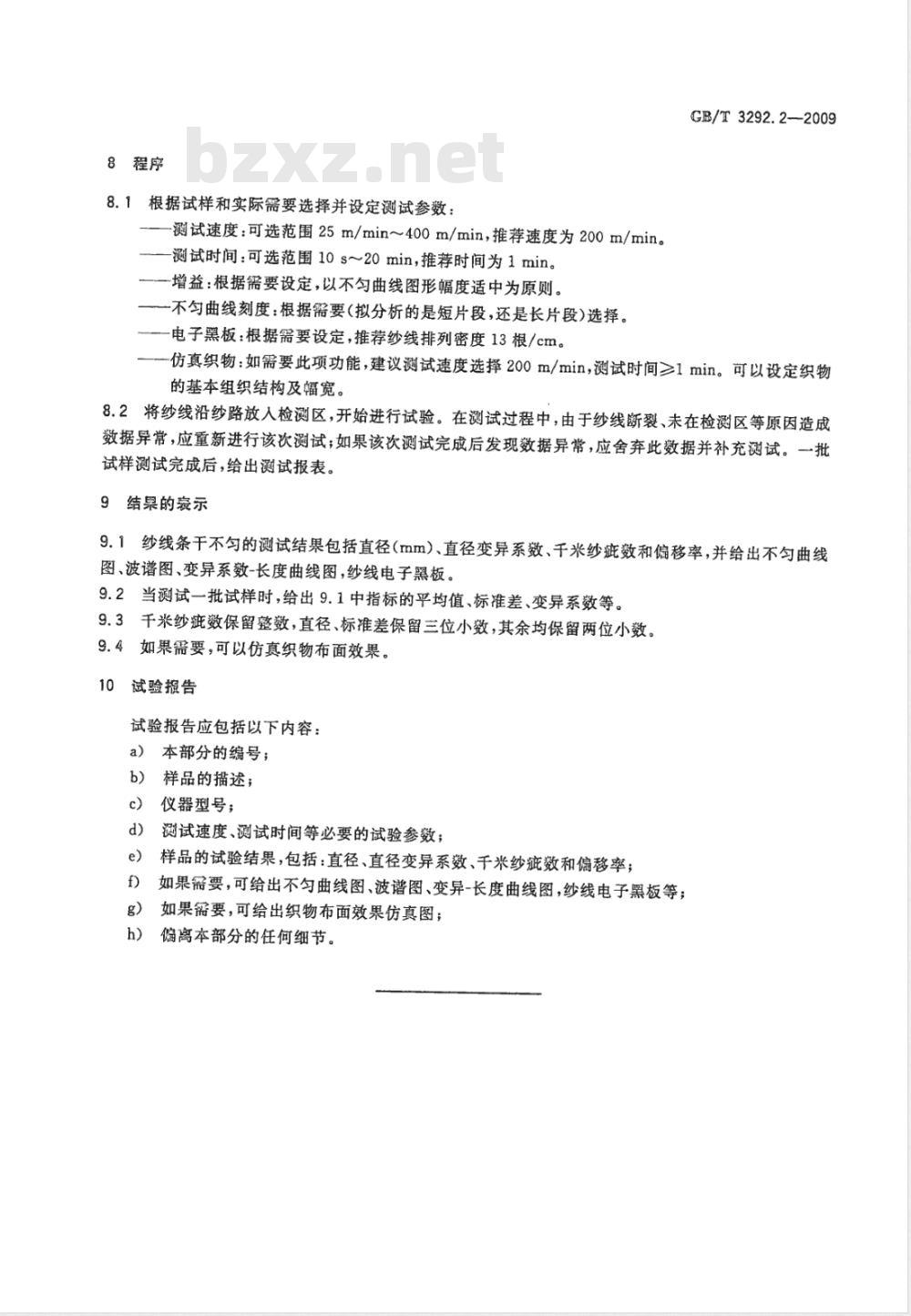

8程序
8.1根据试样和实际需要选择并设定测试参数：-——测试速度：可选范围25m/min~400m/min，推荐速度为200m/min。测试时间：可选范围10s～20min，推荐时间为1min。—增益：根据需要设定，以不匀曲线图形幅度适中为原则。一一不匀曲线刻度：根据需要（拟分析的是短片段，还是长片段)选择。GB/T3292.2—2009
—--电子黑板：根据需要设定，推荐纱线排列密度13根/cm。—---仿真织物：如需要此项功能，建议测试速度选择200m/min，测试时间≥1min。可以设定织物的基本组织结构及幅宽。
8.2将纱线沿纱路放人检测区，开始进行试验。在测试过程中，由于纱线断裂、未在检测区等原因造成数据异常，应重新进行该次测试；如果该次测试完成后发现数据异常，应舍弃此数据并补充测试。一批试样测试完成后，给出测试报表。9结果的衰示
9.1纱线条干不匀的测试结果包括直径（mm）、直径变异系数、千米纱疵数和偏移率，并给出不匀曲线图、波谱图、变异系数-长度曲线图，纱线电子黑板。9.2当测试一批试样时，给出9.1中指标的平均值、标准差、变异系数等。9.3千米纱疵数保留整数，直径、标准差保留三位小数，其余均保留两位小数。9.4如果需要，可以仿真织物布面效果。10试验报告
试验报告应包括以下内容：
a）本部分的编号；
样品的描述；
仪器型号；
测试速度、测试时间等必要的试验参数；d)
样品的试验结果，包括：直径、直径变异系数、千米纱疵数和偏移率；e
如果需要，可给出不匀曲线图、波谱图、变异-长度曲线图，纱线电子黑板等；f）
如果需要，可给出织物布面效果仿真图；h)
偏离本部分的任何细节。
GB/T3292.2-2009
中华人民共和国
国家标准
纺织品纱线条干不匀试验方法
第2部分：光电法
GB/T 3292.2—2009
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
01/16印张0.5字数7千字
开本880×1230
2009年10月第一版2009年10月第一次印刷*
5定价14.00元
书号：155066·1-38786
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
