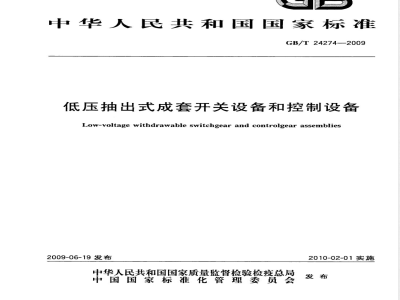

标准图片预览






标准内容

ICS 29.130.20
中华人民共和国国家标准
GB/T24274-2009
低压抽出式成套开关设备和控制设备Low-voltage withdrawable switchgear and controlgear assemblies2009-06-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-02-01实施
规范性引用文件
术语和定义
4分类
4.1按用途分类
4.2按壳体类型分类
5使用条件
5.1正常使用条件
5.2特殊使用条件
5.3包装、运输、存和安装条件
6电气参数
6.1电气参数的选取
6.2额定电压
额定电流(I.)
额定短时耐受电流
额定峰值耐受电流
额定频率
额定分散系数
技术要求
机械结构
门和铰链
电气间隙、爬电距离和隔离距离功能单元
成套设备内装的元器件
成套设备内的电气连接
绝缘材料的性能.
防护等级·
介电性能
电击防护
短路保护与短路耐受强度免费标准bzxz.net
机械、电气操作
电磁兼容性
8试验·
试验分类
试验方法
GB/T24274--2009
GB/T24274-2009
设备的铭牌、标志和资料
标志·
其他资料
附录A(资料性附录)
成套设备的绝缘水平
GB/T24274—2009
本标准是根据GB7251.1一2005《低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备》(IEC60439-1:1999,IDT)及IEC60439-1:2004修订1对低压抽出式成套开关设备和控制设备要求配套而制定的。
本标准的附录A为资料性附录。
本标准由中国电器工业协会提出。本标准由全国低压成套开关设备和控制设备标准化技术委员会(SAC/TC266)归口。本标准的主要起草单位:天津电气传动设计研究所、正泰电气股份有限公司、深圳市深开电器实业有限公司、天津天传电控配电有限公司、国家电控配电设备质量监督检验中心、川开电气有限公司、锦州锦开电器集团有限责任公司、上海柘中(集团)有限公司、厦门ABB低压电器设备有限公司、上海德力西集团、广东广大电器集团有限公司、杭州之江开关股份有限公司、浙江昌泰电力开关有限公司、宁波天安(集团)股份有限公司、汕头市澄海区长城水电工程有限公司、常州太平洋电力设备(集团)有限公司、北京京仪敬业电工集团有限公司、慈溪市奇乐低压电器厂、成都通力集团股份有限公司、浙江义乌八方电力设备制造有限公司、山东省产品质量监督检验研究院、宁夏力成电气集团有限公司、广东番开电气设备制造有限公司、上海纳杰电气成套有限公司、浙江正原电气股份有限公司、泉州纪超电子有限公司、杭州欣美成套电器制造有限公司、临海市耀明电力设备有限公司、浙江黄华电气有限公司、指明电气有限公司、浙江省麦格电气有限公司、指月集团有限公司、安徽鑫龙电器股份有限公司、北京国电康能科技有限公司、瑞安市工泰电器有限公司、九川集团有限公司。本标准主要起草人:俞秀文、欧惠安、蔡维、王阳、林广悦、李水清、王富敏、陈雪梅、焦安举、李文艳、仲继江、窦娟娟、王继龙、王志成、仲秀萍、李小松、徐德勤、蔡初雄、高国凯、王博、江国庆、周继骆凌峰、朱金华、乔清博、吴麒、王修政、龙源、傅俊豪、朱连欢、罗正阳、陈福梯、汤珍敏、王培波、宛玉超、李志宏、蔡甫寒、刘晓林。
本标准为首次发布。
1范围
低压抽出式成套开关设备和控制设备GB/T24274—2009
本标准规定了低压抽出式成套开关设备和控制设备(以下简称成套设备)的术语和定义、分类、使用条件、电气参数、技术要求、试验及成套设备的铭牌、标志和资料等。本标准适用于固定安装在户内正常使用条件下,额定电压交流不超过1000VI\,频率不超过1000Hz,直流不超过1500V,作为电能分配及电动机控制的抽出式成套开关设备和控制设备。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T762—2002标准电流等级(eqvIEC60059:1999)GB/T4025人-机界面标志标识的基本和安全规则指示器和操作器的编码规则(GB/T4025一2003,IEC60073:1996,IDT)
GB/T4205人机界面(MMI)操作规则(GB/T4205--2003,IEC60447:1993,IDT)GB4208外壳防护等级(IP代码)(GB4208—2008,IEC60529:2001,IDT)GB4824-2004工业、科学和医疗(ISM)射频设备电磁骚扰特性限值和测量方法
(IEC/CISPR11:2003,IDT)
GB/T5169.5电工电子产品着火危险试验第2部分:试验方法第2篇针焰试验(GB/T5169.5—1997,idtIEC60695-2-2:1991)GB7251.1-2005低压成套开关设备和控制设备第1部分:型式试验和部分型式试验成套设备(IEC60439-1:1999,IDT)
GB7947一2006人机界面标志标识的基本和安全规则导体的颜色或数字标识(IEC60446:1999,IDT)
GB9254信息技术设备的无线电骚扰限值和测量方法(GB9254一2008,IEC/CISPR22:2006,IDT)
GB/T13384机电产品包装通用技术条件GB14048.1低压开关设备和控制设备第1部分:总则(GB14048.1—2006,IEC60947-1:2001,MOD)
GB16895.21-2004
建筑物电气装置第4-41部分:安全防护电击防护(IEC60364-4-41:2001,IDT)
GB/T17625.1
电磁兼容限值谐波电流发射限值(设备每相输人电流≤16A)(GB/T17625.1—2003,IEC61000-3-2:2001,IDT)GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验(GB/T17626.2—2006,IEC61000-4-2:2001,IDT)
GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验(GB/T17626.3-2006IEC61000-4-3:2002,IDT)
1)额定工作电压交流1140V的成套设备,可参照本标准执行。有关介电性能等要求由制造商和用户协商确定。1
GB/T24274--2009
GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验(GB/T17626.4一2008,IEC61000-4-4:2004,IDT)
GB/T17626.5电磁兼容试验和测量技术浪涌(冲击)抗扰度试验(GB/T17626.5—2008,IEC61000-4-5:2005,IDT)
GB/T17626.6电磁兼容
欠射频场感应的传导骚扰抗扰度试验试验和测量技术
(GB/T17626.6--2008,IEC61000-4-6:2006,IDT)GB/T17626.8电磁兼容
试验和测量技术工频磁场抗扰度试验(GB/T17626.8--2006,IEC61000-4-8:2001,IDT)
GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化抗扰度试验(GB/T17626.11--2008,IEC61000-4-11:2004,IDT)GB/T17626.13电磁兼容试验和测量技术交流电源端口谐波、谐间波及电网信号的低频抗扰度试验(GB/T17626.13—2006,IEC61000-4-13:2002,IDT)GB/T20641一2006低压成套开关设备和控制设备空壳体的一般要求(IEC62208:2002,IDT)3术语和定义
GB7251.1确定的以及下列术语和定义适用于本标准。3.1
抽出式成套开关设备和控制设备withdirawableswitcingearand controlgearassemblies由带有母线和抽出式功能单元的柜式成套设备或柜组式成套设备构成,可以带有固定式或可移式部件。电能可以通过母线或分支线分配给每个功能单元。3.2
油出式功能单元witadrawablefenctionaltni作为成套设备的一个部分,可以从连接位置移动到试验位置、分离位置和移出位置,以完成特定功能的所有电气和机械部件的组合体。3.3
配电中心distribatiomcenmtre
以配电单元为主所构成的抽出式成套开关设备和控制设备。3.4
控制中心controlcentre
以电动机控制单元为主所构成的抽出式成套开关设备和控制设备。3.5
分支线branch comductor
在一个柜体中,将每个功能单元分别接于主母线或配电母线的导体。3.6
母线隔室busbarcompartment
通常封闭的,用于装设主母线或配电母线的一种柜架单元或框架单元。3.7
单元隔室umit compartmeat
用于装设功能单元的封闭式空间。3.8
电缆隔室cable compartment
用于连接电线电缆的封闭式空间。2
4分类
4.1按用途分类
——配电中心,
一控制中心。
4.2按壳体类型分类
——绝缘材料型;
—金属材料型;
一绝缘和金属混合型。
5使用条件
5.1正常使用条件
成套设备应在下述正常使用条件下保证其正常工作。5.1.1周围空气温度
周围空气温度不得超过十40℃,而且在24h内其平均温度不得超过十35℃。周围空气温度的下限为一5℃。
5.1.2大气条件
GB/T24274—2009
空气清洁,在最高温度为十40℃时,其相对湿度不得超过50%。在较低温度时,允许有较大的相对湿度。例如:十20℃时相对湿度为90%。但应考虑到由于温度的变化,有可能会偶尔产生适度的凝露。5.1.3海拔
成套设备安装地点的海拔不超过2000m。注:对于装有电子器件的成套设备,用于海拨高于1000m处时,建议按照制造商与用户之间的协议进行设计和使用。
5.1.4污染等级
污染等级分为4级(见GB7251.1一2005中6.1.2.3),用以确定成套设备在不同环境条件下工作时所需的最小电气间隙和爬电距离。除制造商另有规定外,成套设备一般适用于污染等级3的环境。对于其他污染等级可以根据成套设备的特殊用途或微观环境来考虑采用。5.1.5过电压类别
成套设备的过电压类别:
安装在电源端的成套设备的过电压类别为IV;一安装在配电装置中的成套设备的过电压类别为Ⅲ;一由配电装置供电的耗能设备的过电压类别为Ⅱ;一具有过电压保护的电子电路的过电压类别为I。注1:除非电路设计时考虑了暂时过电压,否则过电压类别为I的设备不能直接连接于电网中。注2:在一个电气系统中,可以有不同的过电压类别。通过采用适当的方法,例如采用过电压保护装置或能吸收、消耗或转换浪涌电流能量的串并联阻抗,把瞬时过电压降到预期的较低过电压类别,完成从一个过电压类别向一个较低的过电压类别的转换。5.2特殊使用条件
对不符合正常使用条件的特殊使用条件举例见GB7251.1--2005中6.2。如果成套设备存在这类特殊使用条件,制造商必须遵守适用的特殊要求或与用户签订专门的协议。5.3包装、运输、存和安装条件
如果运输、贮存和安装的条件不符合5.1中的规定时,应由制造商与用户协商。3
GB/T24274—2009
如果没有其他规定,成套设备运输和贮存过程的温度范围应在一25℃~十55℃之间。在短时间内(不超过24h)可达到十70℃。在此温度范围内,成套设备不应遵受任何不可恢复的损坏,然后还能在规定的使用条件下正常工作。成套设备的包装和运输应符合GB/T13384的规定。6电气参数
6.1电气参数的选取
成套设备的电气参数可从以下数值中选取,如果有不同的使用要求,制造商与用户之间需要达成专门的协议。
6.2额定电压
6.2.1额定工作电压(U。)
6.2.1.1主电路:220V(230V),380V(400V),660V(690V),1000V。6.2.1.2辅助电路:
-交流6V,12V,24V,36V,42V,48V,110V,127V,220V(230V),380V(400V);直流6V,12V,24V36V,48V,110V220V。6.2.2额定绝缘电压(U,)
成套设备额定绝缘电压:250V,320V,400V,500V,660V(690V),800V,1000V,1250V1600V。
6.2.3额定冲击耐爱电压(U)
成套设备额定冲击耐受电压的优选值:4kV,6kV,8kV,12kV。6.2.4成套设备额定电压值的确定成套设备额定工作电压与额定绝缘电压和额定冲击耐受电压的关系可参见附录A,由成套设备制造商确定。
6.3额定电流(1.)
6.3.1主母线额定电流
成套设备主母线额定电流的优选值:400A,500A630A,800A,1000A,1250A,1600A,2000A,2500A,3150A,4000A,5000A,6300A,8000A。6.3.2配电母线额定电流
成套设备配电母线额定电流的优选值:400A,500A,630A,800A,1000A,1250A,1600A2000A,2500A,3150A,4000A,5000A。6.3.3功能单元额定电流
功能单元额定电流按GB/T762一2002中表1和第3章的规定选取。6.4额定短时耐受电流
成套设备额定短时耐受电流优选值:15kA,30kA,50kA,65kA,80kA,100kA,125kA,160kA。注:除非制造商另有规定,以上数据的时间为1s。6.5额定峰值耐受电流
成套设备的额定峰值耐受电流:30kA,63kA,105kA,143kA,176kA,220kA,275kA,352kA。注:额定短时耐受电流的峰值与耐受电流的关系见GB7251.1一2005中7.5.3的规定。6.6额定频率
成套设备的频率值应限制在内装电器元件相应的国家标准所规定的范围内。6.7额定分散系数
如果制造商给出了额定分散系数,成套设备应按照此系数进行温升试验。在没有实际电流资料的情况下,额定分散系数按GB7251.12005中4.7的规定。4
7技术要求
7.1机械结构
GB/T24274—2009
7.1.1成套设备的柜架、壳体和可抽出部件应有足够的机械强度和刚度,应能承受一定的机械应力、电气应力、热应力及正常使用时可能遇到的潮湿的影响,成套设备的壳体应符合GB/T20641一2006的要求。
为了确保防腐,成套设备应采用防腐材料或在裸露的表面涂上防腐涂覆层,涂覆层应色泽均匀,有良好的附着力,并应经受8.2.2规定的耐腐蚀性试验验证,同时还要考虑成套设备使用及维修的条件。7.1.2柜架的外形尺寸应优先在下列数值中选取:高:1800mm,2000mm,2200mm;宽:400mm,600mm,800mm,1000mm,1200mm深.600mm,800mm,1000mm,1200mm。7.1.3用挡板或隔板(金属或非金属的)将成套设备分成单独的隔室,如:母线隔室、单元隔室、电缆隔室等。隔室应防止触及相邻功能单元的带电部件,限制事故电弧的扩大,能防止固体外来物从成套设备的一个单元进人到相邻的单元。隔离形式应按照制造商与用户之间的协议。成套设备用挡板或隔板进行隔离的形式见表1。
表1典型隔离形式
主判据
无内部离
母线与功能单元隔离
母线与功能单元隔离,所有的功能单元相互隔离,外接导体的端子与功能单元隔离,但与其他功能单元的端子相互不隔离
补充判据
外接导体端子不与母线隔离
外接导体端子与母线隔离
外接导体端子不与母线隔离
外接导体端子与母线隔离
母线与所有功能单元隔离,并且所有的功能单元相外接导体端子与关联的功能单元在同一隔室互隔离。功能单元的外接导体端子与其他功能单外接导体端子与关联的功能单元不在同一隔室中,元端子和母线隔离
它位于独立的封闭的防护空间或隔室中注:典型隔离形式示例见GB7251.1一2005的附录D。用挡板或隔板实现成套设备内部隔离时,隔室或封闭空间应满足下列条件:一防止触及相邻功能单元的危险部件,防护等级至少应为IPXXB;一防止固体外来物从成套设备的一个单元进人相邻的单元,防护等级至少应为IP2X。7.2门和铰链
7.2.1门的铰链应可靠地固定在成套设备的外壳和门上。形式
形式1
形式2a
形式2b
形式3a
形式3b
形式4a
形式4b
7.2.2装有铰链的门应能承受4倍于它本身的质量(但不小于10kg)的载荷,或按照制造商给出的最大允许载荷进行试验,门和铰链应没有永久变形。7.2.3门的开闭应灵活,开启角不得小于90°。门在开闭过程中不应损坏涂覆层。7.3联锁
7.3.1为了确保操作程序以及维修时的人身安全,成套设备应配备联锁机构。联锁机构可以是机械的,也可以是电气的。
7.3.2当成套设备采用双电源及以上供电系统时,根据成套设备运行的需要,应提供主开关操作的相互联锁。
7.3.3功能单元必须设置机械联锁,以保证当主电路处于断开状态时,功能单元才能抽出和/或插人。7.3.4为了防止未经许可的操作,主开关的操作机构应能被锁在分离位置上。5
