ICS29.120.99

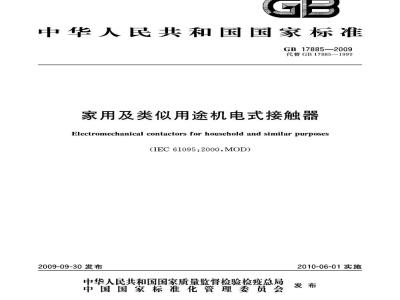

中华人民共和国国家标准
GB178852009
代替GB17885—1999
家用及类似用途机电式接触器
Electromechanical contactors for household and similar purposes（IEC61095:2000,MOD）
2009-09-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2010-06-01实施
规范性引用文件
3术语和定义
标志、安装和维修
：正常的使用、安装和运输条件8结构和性能要求
9试验
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
附录E（规范性附录）
附录F（规范性附录）
附录G（规范性附录）
接触器接线端子的标志和识别
程序试验和试品数量
调整负载电路方法的说明
确定短路功率因数的方法
电气间隙和爬电距离的测量
接触器的额定冲击耐受电压
电热丝引燃试验
GB17885—2009
本标准的全部技术内容为强制性，前言
GB17885—2009
本标准修改采用IEC61095：2000（Ed1.1)《家用及类似用途机电式接触器》，本标准在技术内容与编写格式上基本与IEC61095一致。考虑到我国国情，采用IEC61095：2000（Ed1.1）时，做了一些修改。有关技术性差异已编入正文中并在它们所涉及的条款的页边空白处用垂直单线标识。针对本标准与IEC的差异补充说明如下：1）3.6条为增加，IEC61095：2000中无此条。2）取消了IEC61095：2000（Ed1.1)中条款\8.2.6通断过电压”。同时取消相关条款*5.1g)”“5.8”、\6.1.2n）”“9.3.3.5.4”其后条款项目编号等相应改变。3）9.2.3中*有关试验程序见GB14048.1—2006中附录C的规定”在IEC61095：2000中为\试验方法尚在考虑中”。
表16中功率因数，IEC61095：2000规定为士0.5，有误，本标准改为士0.05。4）
5）表20注释e.增加对690V的额定绝缘电压的规定。本标准是对GB17885一1999《家用及类似用途机电式接触器》的修订。本标准与GB17885—1999的主要差别为：1）GB17885—1999在*3术语”中仅仅列出IEC1095：1992中列出而GB/T2900.18—1992中没有定义的术语，本标准全部列出5.3.3中删除了*接触器的额定频率应符合GB/T1980\的规定。2）
加人\7.1.4一般电磁环境条件”。3）
8.1.10改为\试验方法见GB14048.1—2006中的附录C”。4
加人“8.3电磁兼容性”，包括\8.3.1抗扰度”和\8.3.2发射”。5）
9.2.1.6改“相比漏电起痕指数”为*相比电痕化指数”并把引用到9.2.1.6的“9.1.20”和“附录B表B.1中E的f条”做相应改动；去掉\绝缘材料的相比漏电起痕指数（CTI)是确定爬电距离所必需的数据”。
9.2.3改为“有关试验程序见GB14048.1一2006中附录C的规定”。7）
9.2.4.3高度H长75m\改为\高度H长75mm”。9）9.2.5.1中第3段，“钢性”改为“刚性”；第5段“一般进行如下5次撞击：”改为“施加其中的5次撞击如下，”。
9.2.5.2.2\球面试验设备”改为“球体试验设备”；第1段，“跌落和摆动”改为跌落或摆动”；第2段，“垂直高度”改为“垂直距离”。11）
9.2.6“乙烷”改为“已烷”。
9.3.3.4.1b)“不必进行耐压试验”改为“不必进行冲击耐压试验”；本条注释按GB14048.1一20068.3.3.4.1d)中注释修改。
93422电流极限，…·按元件的最大…”改为“…限流，按最大13）
允通峰值电流I..”。
9.3.4.2.3\..和1。电流试验合格：\改为..和I。电流（适用时）试验合格：”。14）
15）本标准加入图10铰接试指。16）
附录A，A.2.2中加注。
附录G加人G.4。
GB17885—2009
本标准代替GB17885—1999。
本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录 G为规范性附录。本标准由中国电器工业协会提出。本标准由全国低压电器标准化技术委员会归口。本标准负责起草单位：上海电器科学研究所（集团)有限公司。本标准参加起草单位：浙江正泰电器股份有限公司、人民电器集团有限公司、三信国际电器上海有限公司、德力西电气有限公司、天水二一三电器有限公司、施耐德电气（中国）投资有限公司。本标准主要起草人：曾葬、贾峰。本标准参加起草人：萧红卫、高文乐、苏邯林、黄蓉蓉、郑士泉、高卫东、曾慧。本标准所代替标准的历次版本发布情况为：GB17885—1999。
1范围
家用及类似用途机电式接触器
GB17885—2009
本标准规定了家用及类似用途的机电式接触器，其主触头用于连接额定电压不超过交流440V、使用类别AC-7a下额定工作电流小于或等于63A、使用类别AC-7b下额定工作电流小于或等于32A、额定限制短路电流小于或等于6kA的电路。本标准适用于接触器一般不用于分断短路电流，因此使用时应安装适当的短路保护电器作为其一部分（见9.3.4）。
本标准不适用于下述电器：
a）符合GB14048.4的接触器；
b）半导体接触器；
c）特殊用途的接触器；
d）接触器的辅助触头（其有关要求见GB14048.5）。本标准规定下述要求：
a）接触器的特性；
接触器应符合下列要求的条件：操作和性能；
介电性能；
外壳防护等级；
结构；
5）EMC性能；
验证满足上述条件所采用的试验及试验方法；c）
提交认证的试验程序及试品数量；d)
接触器应提供的参数或制造厂样本中应提供的参数。e）
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2423.3-2006电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验(IEC60068-2-78:2001,IDT)
GB/T2900.18—2008电工术语低压电器GB/T4025一2003人-机界面标志标识的基本和安全规则指示器和操作器的编码规则(IEC60073:1996.IDT)
GB/T4026一2004人-机界面标志标识的基本方法和安全规则设备端子和特定导体终端标识及字母数字系统的应用通则（IEC60445：1999，IDT）GB/T42052003人机界面（MMI)操作规则（IEC60447：1993，IDT）GB/T4207一2003固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法(IEC601121979,IDT)
GB/T5169.10—2006电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热丝装置和通用方法（IEC60695-2-10：2000，IDT）1
GB17885—2009
GB/T5169.11一2006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法（IEC60695-2-11：2000，IDT）GB/T5465.2—2008电气设备用图形符号第2部分：图形符号（IEC60417DB：2007，IDT）GB/T11020一2005固体非金属材料暴露在火源时的燃烧性试验方法清单（IEC60707：1999，IDT)
GB/T11021—2007
电气绝缘耐热性分级（IEC60085：2004，IDT）GB/T11026.1一2003电气绝缘材料耐热性第1部分：老化程序和试验结果的评定(IEC60216-1:2001,IDT)
GB14048.1一2006低压开关设备和控制设备第1部分：总则（IEC60947-1:2001，MOD）GB14048.4—2003低压开关设备和控制设备机电式接触器和电动机起动器（IEC60947-4：2000.IDT)
低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电GB14048.52008
式控制电路电器（IEC60947-5-1:2003,MOD）GB/T16895.12—2001建筑物电气装置第4部分：安全防护第44章：过电压保护节：大气过电压或操作过电压保护（idt1EC60364-4-433：1995）第433
GB/T16935.1一2008低压系统内设备的绝缘配合第1部分：原理、要求和试验（IEC60664-1：2007.IDT)
1EC60050151):1978
国际电工词汇
第151部分：电和磁的器件
IEC60050(441):1984
国际电工词汇第441部分：开关设备、控制设备、和熔断器IEC60050(604):1987
IEC60050(826):1982
IEC60028铜电阻
第604部分：发电输电和配电运行国际电工词汇
国际电工词汇
ISO2039-2:1987塑料
3术语和定义bzxZ.net
第826部分：电气装置
硬度确定第二部分：洛氏硬度
GB/T2900.18中确定的有关术语和定义以及下列术语和定义适用于本标准。3.1基本术语
过电流
over-current
超过额定电流的任何电流。
[IEV441-11-06]
短路short-circuit
通过一个比较低的电阻或电抗，偶然或有意地对在正常情况下处于不同电压电路中的两个或多个点进行连接。
[IEV151-03-41]
短路电流short-circuit current由于电路中的故障或连接错误造成的短路而引起的过电流。[IEV441-11-07]
overload
在正常电路中产生过电流的运行条件。[IEV441-11-08]
过载电流
overloadcurrent
在电气上尚未受到损伤的电路中的过电流。3.1.6
ambient air temperature
周围空气温度
在规定条件下，围绕整个开关电器或熔断器周围的空气温度。[IEV 441-11-13]
注，对于有封闭外壳的开关电器或熔断器，此温度是指外壳温度。3.1.7
conductivepart
导电部分
能导电，但不一定承载工作电流的部分。[IEV441-11-09]
exposed conductivepart
外露导电部分
GB17885—2009
容易被操作者触及的导电部分和虽在正常情况下不带电，但在故障情况下可变为带电的部分。[IEV441-11-10]
注：典型的外露部件如外壳壁、操作手柄等。3.1.9
electric shock
电流通过人体或动物体时引起的生理病理效应。［IEV 826-03-04]
带电部分livepart
正常使用时带电的导体和导电部分.包括中性导体，但按惯例不包括保护中性导体（PEN)导体。［IEV826-03-01]
注：这不一定包含电击危险。
保护性导体（符号PE）protectivepart为了防止电击，采取某些措施把下列部件电气上连接起来的所需导体，所连接部件包括：外露导电部件；
外部导电部件；
主接地端子：
接地极；
电源接地点或人工接地中性点。[IEV826-04-05]
中性导体（符号N)
neutral conductor
连接到系统中性点上并能传输电能的导体。[IEV826-01-03]
注：在某些情况下，中性导体和保护性导体的功能在规定的条件下可合二为一，该导体称为PEN导体（符号PEN).
enclosure
能提供一个规定的防护等级来防止某些外部影响和防止接近或触及带电部分和运动部分的部件。注：这一定义与成套电器的定义IEV441-13-01相类似，3
GB17885—2009
必备外壳integralenclosure
属于电器整体的一部分，并且必须具备的外壳。3.1.15
utilization category
使用类别
与开关电器或熔断器完成本身用途所处的工作条件有关的规定要求的组合，用来表示实际使用的特性组合。
[IEV441-17-19]
注：规定的要求可包括接通能力（如适用的话）、分断能力、其他特性、连接的电路以及有关的使用条件和性能。3.2开关电器
swithingdevice
开关电器
用于接通或分断一个或几个电路中电流的电器。[IEV441-14-01]
mechanical switchingdevice
机械开关电器
依靠可分离的触头的动作来闭合或断开一个或几个电路的开关电器。[IEV441-14-02]
注：任何机械开关电器可根据触头打开或闭合所处的介质（例如：空气、SF。、油）来命名。3.2.3
semiconductorswitchingdevice半导体开关电器
依靠半导体可控导电性来接通和（或）阻断电路电流的开关电器。注：半导体开关电器也用于分断电流，所以此定义与IEV441-14-03的定义不同。3.2.4
熔断器fuse
当电流超过规定值足够长的时间后，通过熔断一个或几个特殊设计的相应的部件，断开其所接人的电路并分断电流的电器。熔断器包括组成完整电器的所有部件。[IEV441-18-01]
断路器circuit-breaker
能接通、承载以及分断正常电路条件下的电流，也能在规定的非正常电路条件（例如短路）下接通、承载一定时间和分断电流的一种机械开关电器。[IEV441-14-20]
contactor (mechanical)
（机械的）接触器
仅有一个起始位置，能接通、承载和分断正常电路条件（包括过载运行条件）下的电流的一种非手动操作的机械开关电器。
[IEV441-14-33]
注1：术语“非手动操作”指电器可用一个或多个外部能源控制和保持在工作位置上。注2：在法语中，接触器主触头闭合在起始位置通常称为“rupteur”。在英语中\rupteur\没有相对应的单词。注3：接触器通常用于频繁操作。3.2.7
电磁接触器electromagneticcontactor由电磁铁产生的力闭合接通主触头或断开分断主触头的接触器。4
锁扣接触器latchedcontactor
GB17885-—2009
当操作机构失去能量时，由锁扣装置使可动部分不能返回至起始位置的一种接触器。[IEV441-14-34]
注1：锁扣机构的锁扣和释放可以是机械的、磁的、电的、气的等方式。注2：由于有了锁扣机构，它实际上具有两个起始位置，如严格按接触器定义它不能说是接触器，但是，它不论在使用还是在设计方面都较接近于接触器，所以在所适用的场合它应符合接触器标准较为适当。3.2.9
半导体接触器（固态接触器）semiconductorcontactor（solidstatecontactor）利用半导体开关电器来完成接触器功能的电器。注：半导体接触器亦可包含有机械开关电器，3.2.10
指宗并关
pilotswitch
在规定的操动量下反应而使之动作的一种非手动的控制开关。[IEV441-14-48]
注：操动量可以是压力、温度、速度、液位、经过时间等。3.2.11
push-button
具有用人体某一部分（一般为手指或手掌）所施加力而操作的操动器，并具有储能（弹簧）复位的一种控制开关。
[IEV441-14-53]
短路保护电器
shortcircuitprotectivedeviceSCPD
用分断短路电流来保护电路或电路部件免受短路电流损坏的电器。3.2.13
浪涌抑制器
surge arrester
保护电器设备免受高瞬态过电压并限制续流时间和幅值的电器。[IEV604-03-51]
3.3开关电器部件
开关电器的极poleofaswitchingdevice仅与开关电器的主电路的一个单独导电路径相连的电器部件，它不包括那些用来将所有各极固定在一起和使各极一起动作的部件。[IEV441-15-01]
注，如开关电器只有一个极，称为单极开关电器，如果有二个及以上的极并能被联在一起或能联在一起操作的则称为多极（两极、三极等）的开关电器。3.3.2
(开关电器的)主电路
main circuit (of a switching device)电路中用作闭合或断开电路的开关电器的所有导电部分。[IEV 441-15-02]
control circuit (of a switching device)（开关电器的）控制电路
除主电路外，接入电路中用作开关电器的闭合操作和(或)断开操作的开关电器的所有导电部分。[IEV441-15-03]
GB17885—2009
（开关电器的）辅助电路auxiliarycircuit（of aswitchingdevice）接入除主电路和控制电路以外的电路中的开关电器的所有导电部分。[IEV441-15-04]
注：有些辅助电路用作附加功能，如信号、联锁等，此时，这些电路也可以是其他开关电器的控制电路的一部分。3.3.5
触头contact（of amechanical switchingdevice）两个或多个导体，当其接触时使电路接通，而操作时因其相对运动而断开或闭合电路，或靠触头的转动或滑动保持电路的接通。
[IEV441-15-05]
触头块contactpiece
构成触头的导电部件的一部分。［IEV441-15-06]
主触头maincontact
开关电器主电路中的电器触头，在闭合位置时承载主电路的电流。[IEV441-15-07]
控制触头controlcontact
接在开关电器的控制电路中并由该开关电器用机械方式操作的触头。[IEV441-15-09]
辅助触头auxiliarycontact
接在开关电器的辅助电路中并由该开关电器用机械方式操作的触头。[IEV441-15-10]
（机械开关电器的）辅助开关auxiliaryswitch（ofamechanicalswitchingdevice）具有一个或多个控制和（或）辅助触头并由机械开关电器以机械方式操作的一种开关。[IEV441-15-11]
“a\contact,makecontact
“a触头-接通触头
当机械开关电器的主触头闭合时闭合，断开时断开的一种控制触头或辅助触头。[IEV441-15-12]
“b\触头-分断触头“b”contact，breakcontact当机械开关电器的主触头闭合时断开，断开时闭合的一种控制触头或辅助触头。[IEV441-15-13]
（机械开关电器的）脱扣器release（ofamechanicalswitchingdevice）与机械开关电器相连的、用它来释放保持机构而使开关电器打开或闭合的电器。[IEV441-15-17]
注：脱扣器可以是瞬时、延时等动作。6
GB17885-—2009
（机械开关电器的）操动系统actuatingsystem（ofamechanicalswitchingdevice）把操动力传递到机械开关电器的触头块上的所有操作部件。注：操作系统的操作方式可以是机械的、电磁的、液压的、气动的、热动的等，3.3.15
actuator
操动器
将外部操动力施加在操动系统上的部件。IEV441-15-22
注：操动器可以用手柄、手把、按钮、滚轮、柱塞等形式。3.3.16
positionindicatingdevice
位置指示器
机械开关电器中，表示其是否处于断开、闭合或（如有需要时）接地位置的一种部件。［IEV441-15-25
接线端子terminal
用来与外部电路进行电连接的电器的导电部分。3.3.18
screw-type terminal
螺钉型接线端子
用于拧紧和放松导线或用于连接二个或二个以上的导体的接线端子，其连接可直接或间接地通递各种形式的螺钉或螺母来完成。3.3.19
screwless-typeterminal
非螺钉型接线端子
用于拧紧和放松导线或用于连接二个或二个以上的导体的接线端子，其连接可直接或间接地通过弹簧、楔形快、偏心轮或锥形轮等来完成。3.3.20
自攻螺钉thread-formingtappingscrew具有连续螺纹的螺钉，拧时其不具有去除孔中材料的功能（举例见图1）。3.3.21
自切螺钉thread-cuttingtapping screw具有不连续螺纹的自攻螺钉，其螺纹可去除孔中的材料（举例见图2）。3.3.22
紧固部件
clampingunit
导体的机械性紧固或电气联接所需的端子部件。3.3.23
unpreparedconductor
非预制导体
为插人至接线端子中，切削后剥去其绝缘的导体。注：调整导体形状以便易于插人接线端子或将多股导体端部导线在一起的导体可认为是非预制导体。3.3.24
prepared conductor
预制导体
将多股导线焊在一起或将其端部装上电缆接头、套环等的导体。3.4开关电器操作
（机械开关电器的）操作operation（ofamechanicalswitchingdevice）动触头从一个位置转换至另一相邻位置。［IEV441-16-01]
注1：对于断路器，这可以是一个闭合操作或一个断开操作。注2：如果要区别的话，电气意义上的操作，例如接通或分断，是指开关操作，而机械意义上的操作，例如闭合或断开则是指机械操作。
GB17885—2009
（机械开关电器的）操作循环operationcycle（ofamechanicalswitchingdevice）从一个位置转换到另一位置再返回至起始位置的连续操作。如有多个位置，则需通过所有其他位置。
[IEV441-16-02]
（机械开关电器的）操作顺序operatingsequence（ofamechanicalswitchingdevice）在规定时间间隔内完成规定的连续操作。[IEV441-16-03]
自动控制automaticcontrol
无人参与而按照预定条件操作的控制。[IEV441-16-05]
（机械开关电器的）闭合操作closingoperation（ofamechanicalswitchingdevice）使电器由断开位置转变到闭合位置的操作。[IEV441-16-08]
（机械开关电器的）断开操作openingoperation（ofamechanicalswitchingdevice）使电器由闭合位置转变到断开位置的操作。[IEV441-16-09]
（机械开关电器的）闭合位置closedposition（ofamechanical switchingdevice）保证电器主电路中的触头处于预定通电的位置。[IEV441-16-22]
（机械开关电器的）断开位置openposition（ofamechanicalswitchingdevice）保证电器的主电路断开触头间满足预定的介质耐受电压要求的位置。注：上述定义与IEV441-16-23规定要满足介电性能要求不同。3.4.9
（接触器的）起始位置positionof rest（ofacontactor）当接触器的电磁铁或压缩空气机构未动作时，其可动部件所处的位置。[IEV441-16-24]
点动inching（jogging）
在很短时间内多次通断电动机或线圈电路，使被驱动的机构得到小的移动。3.4.11
反接制动与反向plugging
在电动机运转时用反接电动机定子绕组相序的方法面使电动机快速停止或反向。3.5特性量
标称值nominalvalue
用以标志或识别一个开关电器或部件以及设备的合适的近似量值。[IEV151-04-01]
