本标准规定了CAD通用技术的标准化内容及实现CAD通用技术应采用的标准，适用于CAD软件开发、产品设计的CAD技术应用及CAD一致性测试。 GB/T 17304-2009 CAD通用技术规范 GB/T17304-2009 标准下载解压密码：www.bzxz.net

ICS35.240.50
中华人民共和国国家标准
GB/T17304—2009
代替GB/T17304—1998
CAD通用技术规范
Specification for CAD general technology2009-05-06发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-11-01实施
GB/T17304—2009
规范性引用文件
术语、定义和缩略语
术语和定义
缩略语
CAD软件开发
计算机图形系统标准
CAD技术制图标准
产品数据技术标准
CAD文件管理和存档标准
其他标准
相关标准
CAD技术应用
CAD技术制图标准
产品数据技术标准
CAD电子文档和存档标准
其他标准
相关标准
致性测试
基本原则和方法标准
CAD技术制图标准
产品数据技术标准
CAD汉字系统标准
CAD文件存储系统标准
7.6计算机图形系统标准
附录A（资料性附录）CAD通用标准体系框架CAD通用标准清单
附录B（资料性附录）
附录C（资料性附录）
参考文献
CAD标准化的发展趋势
GB/T17304—2009

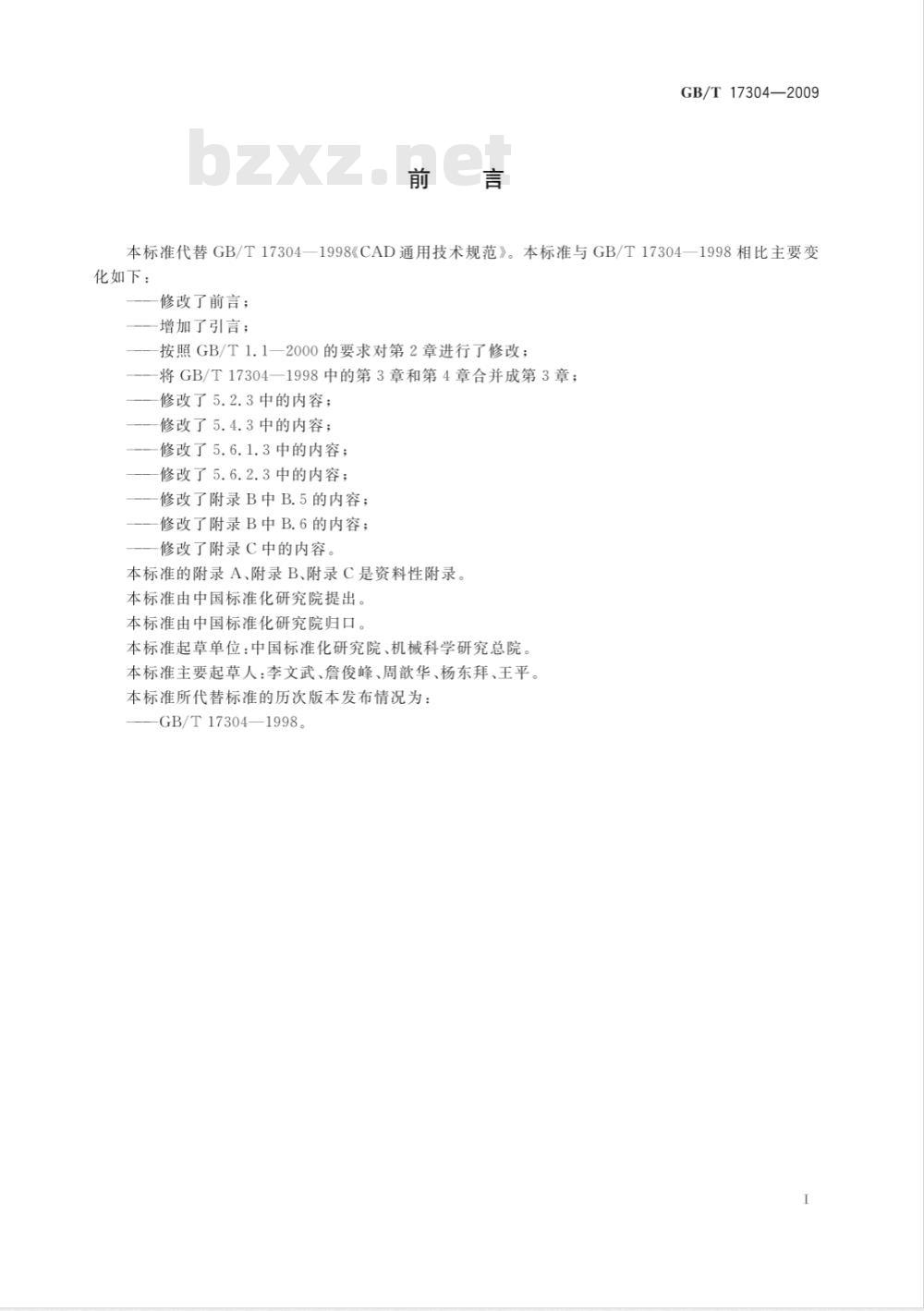

本标准代替GB/T17304—1998《CAD通用技术规范》。本标准与GB/T17304—1998相比主要变化如下：
修改了前言；
增加了引言；
按照GB/T1.1一2000的要求对第2章进行了修改；将GB/T17304一1998中的第3章和第4章合并成第3章；修改了5.2.3中的内容；
修改了5.4.3中的内容；
修改了5.6.1.3中的内容；
修改了5.6.2.3中的内容；
修改了附录B中B.5的内容；
修改了附录B中B.6的内容；
修改了附录C中的内容。
本标准的附录A、附录B、附录C是资料性附录。本标准由中国标准化研究院提出。本标准由中国标准化研究院归口。本标准起草单位：中国标准化研究院、机械科学研究总院本标准主要起草人：李文武、詹俊峰、周歆华、杨东拜、王平。本标准所代替标准的历次版本发布情况为：GB/T17304—1998。
GB/T 17304—2009
CAD技术的发展，倍受重视，“八五”期间，原国家科委工业司和国家技术监督局标准化司，为了对我国的CAD技术推广应用加强标准化管理和指导作用，颁布了指导性文件《CAD通用技术规范》。“九五”初期，原国家技术监督局决定在《CAD通用技术规范》指导性文件的基础上制定相应的国家标准。通过专家论证，决定该标准的名称仍然采用该指导性文件的名称，标准的主要内容以原《CAD通用技术规范》为基础，但是删去有关技术说明的内容。标准的编制按照GB/T1.1规定的原则，在技术内容方面也有些变动。
目前随着软件Unigraphics（UG）、AutoCAD、MDT（MechanicalDesktop）、SolidWorks的普遍应用，CAD技术发展有如下趋势：
a）基于32/64位微机的Windows操作系统平台的CAD系统倍受欢迎，如Pro/E、I-DEAS、CADD55等运行于工作站的软件也纷纷推出微机版。b）二维绘图与三维实体建模一体化，基于特征的参数化设计软件应当是CAD系统的主要功能要求。同时要求CAD与CAPP、CAM、CAE信息集成，提供符合IGES、STEP标准的产品信息模型。目前还有一些其他的三维图形支持标准，如PEX和OPENGL等也很受重视基于Windows/Objects/Wcb的技术解决方案是当前CAD软件的一个重要特点，也就是要求c
CAD软件能在网络环境下支持协同设计、异地设计和信息共享。d）支持并行设计的产品数字管理（PDM)一体化集成。e）CAD系统的智能化、可视化和标准化。本标准正是基于不断发展的需要而提出修订的。本标准规定了CAD软件开发、技术应用以及一致性测试的标准化范围和应采用的标准。所以本标准的主要内容分为三个部分：CAD软件开发；
CAD技术应用；
一CAD一致性测试。
这三个部分应执行的标准中有重叠的情况，但是标准的使用方对标准所关心的角度是不同的。如企业关心CAD软件绘制图样是否符合国家技术制图标准，而开发人员则主要关注在每一个技术细节如何实现标准的要求。所以，本标准不同的部分中会重复出现相同内容，但在每部分的应用说明中将对其应用的侧重点加以说明。
由于本标准的特殊性，在其内容中列出了大量与CAD有关的国家标准和国际标准。这些标准在国家质量监督检验检疫总局所属的国家标准馆都能查到。I
1范围
CAD通用技术规范
GB/T17304—2009
本标准规定了CAD通用技术的标准化内容及实现CAD通用技术应采用的标准。本标准适用于CAD软件开发、产品设计的CAD技术应用及CAD一致性测试，也可供其他相关领域参考使用。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T13016标准体系表编制原则和要求3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本标准。3.1.1
conformancetesting
一致性测试
按照标准所规定的具体特性对待测产品的测试，以便确定该产品作为一致性实现的一致程度。［GB/T16656.31—1997]
partslibrary
零件库
被标识的数据集和程序，它可生成零件集的信息。［GB/T17645.1—2008]
产品数据表达与交换
productdatarepresentationandexchange在产品数据技术中关于产品信息的形式化描述和数据交换，注：“产品数据表达与交换”是ISO10303的正式名称。我国与之相对应的标准号是GB/T16656。该标准有一个使用广泛但是非正式的名称：产品模型数据交换标准StandardfortheExchangeofProductModelData(STEP)
3.2缩略语
下列缩略语适用于本标准。
CAD：计算机辅助设计ComputerAidedDesignCAx：计算机辅助工具ComputerAidedToolsPLIB：零件库PartsLibrary
STEP：产品模型数据交换标准
StandardfortheExchangeofProductModelData4概述
本标准包含三部分内容，即CAD软件开发、CAD技术应用和CAD一致性测试。为了便于说明、理解、引用和采用本标准，对上述各个部分中的标准采用了统一的叙述方式，由以下几方面组成：GB/T 17304—2009
一目的
说明该标准的标准化对象和目标。一范围
详细说明该标准的适用对象和使用范围。采用标准
该标准需要采用的有关标准名称列表。应用说明
对采用该标准时有关规定的说明和补充解释。5CAD软件开发
本章规定CAD软件开发应采用的技术标准在CAD软件开发项目立项的同时，应确定该项目需要符合的标准，包括所开发的软件本身应符合的技术标准，以及在软件开发时为确保软件质量而应符合的标准。5.1计算机图形系统标准
5.1.1目的
计算机图形系统的开发应标准化，为应用程序提供标准的图形支撑环境。5.1.2范围
适用于图形数据的管理、存储和输入输出，包括计算机图形系统参考模型、图形系统、图形系统语言联编、图形元文件格式和图形接口。5.1.3采用的标准
5.1.3.1参考模型
ISO/IEC11072
5.1.3.2图形系统
计算机图形参考模型。
信息技术
计算机图形
GB/T9544信息处理系统计算机图形图形核心系统（GKS)的功能描述；GJB3095信息处理系统计算机图形三维图形核心系数。注：图形系统又称为应用编程接口（API)，它提供应用程序和图形输人、输出设备间的功能接口。GB/T9544规定二维图形系统，GJB3095和ISO/IEC9592规定三维图形系统。5.1.3.3语言联编
ISO8651
信息处理系统计算机图形
图形核心系统（GKS)语言联编：ISO/IEC8806信息技术计算机图形三维图形核心系统（GKS-3D)语言联编；ISO/IEC9593信息处理系统计算机图形程序员层次交互式图形系统（PHIGS)语言联编。5.1.3.4图形元文件
GB/T15121信息技术计算机图形存储和传送图片描述信息的元文卷5.1.3.5图形接
GB/T17192信息技术计算机图形与图形设备会话的接口技术(CGI)功能说明。5.1.4应用说明
计算机图形系统开发所使用的标准为GKS标准、IGES标准、PHIGS标准、OpenGL标准和VRML标准。
5.2CAD技术制图标准
5.2.1目的
CAD环境下的技术制图应标准化
5.2.2范围
适用于CAD软件的绘图工具开发，包括机械、建筑、电气等不同专业在CAD环境下工程制图中的2
图样画法、尺寸注法、图形符号、精度的表示以及相关的简化画法和简化注法等。5.2.3采用的标准
GB/T18229CAD工程制图规则；
GB/T14665机械工程CAD制图规则；GB/T18135
电气工程CAD制图规则；
技术产品文件计算机辅助设计与制图词汇；GB/T15751
GB/T18594
技术产品文件字体拉丁字母、数字和符号的CAD字体；GB/T18686
日CAD系统用图线的表示。
技术制图
5.2.4应用说明
GB/T 17304—2009
CAD系统的开发应确保系统提供的制图功能符合相关专业的技术制图标准和图形符号标准，而且还应符合我国针对计算机环境下的工程制图制定发布的CAD技术制图标准。当原来的手工制图标准的内容与所列的CAD技术制图标准的内容不一致时，应该以CAD技术制图标准为准。而对于由三维投影得到的制图标准的内容与所列的CAD技术制图标准的内容不一致时，应考虑在不影响理解的基础上，应用单位自行定制相关标准。5.3产品数据技术标准
5.3.1目的
CAD系统的产品数据应标准化，以解决CAD数据（产品数据）的合理存储和交换。5.3.2范围
适用于CAD数据的应用协议（交换接口）、零件库和EDA描述等5.3.3采用的标准
5.3.3.1CAD数据表达与交换标准GB/T16656工业自动化系统与集成产品数据表达与交换；GB/T14213初始图形交换规范，采用ANSUSPRO/IPO-100-1998InitialGraphicsExchangeSpecification (IGES 6.0);
ISO/PAS16739
工业基础类平台规范（IFC2x平台）。5.3.3.2零件库标准
GB/T17645工业自动化系统与集成零件库。5.3.3.3EDA描述语言标准
IEC61691-5超高速集成电路硬件描述语言（VHDL语言）；ANSI/EIA618电子设计交换格式（EDIF），版本400；SJ20776印刷电路板版图数据格式Gerber；ANSI/IPC2581制造描述数据和转换方法的印制板装配产品的一般要求。5.3.4应用说明
CAD数据交换开发可采用GB/T16656。由于国家标准的制定和修订需要时间，开发者应注意ISO10303中未制定为我国国家标准的部分（参见附录C）。电子行业的设计自动化系统开发中，超高速集成电路硬件描述语言采用IEC61691-5标准，集成电路的设计与制造采用ANSI/EIA618(EDIF)标准。5.4CAD文件管理和存档标准
5.4.1目的
CAD文件管理和存档系统开发应标准化5.4.2范围
适用于CAD设计过程的文件管理软件及CAD电子文件存档管理用的存储软件开发。3
GB/T17304—2009
：采用的标准
GB/T17825（所有部分）CAD文件管理；GB/T17678CAD电子文件光盘存储、归档与档案管理要求；GB/T17679CAD电子文件光盘存储归档一致性测试。5.4.4应用说明
CAD文件管理系统或产品数据管理系统应符合我国CAD文件管理系列标准。CAD电子文件存档的存储系统应符合我国CAD电子文件存储、归档的相关标准。除符合以上规定外，还应符合我国档案管理的有关法律法规
5.5其他标准
5.5.1术语标准
5.5.1.1目的
CAD软件开发中术语应标准化
5.5.1.2范围
适用于CAD软件系统界面开发、软件的文档编制，包括计算机图形术语、CAD技术制图术语、产品数据技术术语、CAD文件管理和存档术语、CAD一致性测试术语。5.5.1.3采用的标准
GB/T5271.13信息技术词汇第13部分：计算机图形；GB/T15751技术产品文件计算机辅助设计与制图词汇；GB/T11457信息技术软件工程术语。5.5.1.4应用说明
CAD系统的开发和标准化应符合相应的术语标准。在上述所列的标准中不能覆盖CAD技术的所有术语，其他术语应该参照CAD技术的具体标准中的术语定义。5.5.2CAD系统汉字标准
5.5.2.1目的
CAD汉字系统开发应标准化
5.5.2.2范围
适用于CAD系统汉字，范围包括汉字编码字符集、CAD汉字技术中不同字体的字模集和数据集5.5.2.3采用的标准
GB/T1988信息技术
信息交换用七位编码字符集：
信息交换用汉字编码字符集基本集；GB2312
GB/T2311
GB/T7589
GB/T7590
信息技术字符代码结构与扩充技术；信息交换用汉字编码字符集第二辅助集；信息交换用汉字编码字符集第四辅助集：GB13000.1
信息技术通用多八位编码字符集（UCS）第一部分：体系结构与基本多文种平面。
应用说明
CAD汉字系统的编码字符集应符合采用的信息交换用汉字编码字符集系列（基本集和辅助集）或符合多八位编码字符集标准GB13000.1。CAD制图用的点阵汉字和矢量汉字的字模集、数据集应符合5.5.2.3。
5.6相关标准
5.6.1软件质量标准
5.6.1.1目的
CAD软件开发的质量保证应标准化4免费标准bzxz.net
5.6.1.2范围
适用于CAD软件各单元技术的开发，包括软件工程标准和质量保证体系等。5.6.1.3采用的标准
GB/T11457
GB/T16260
GB/T18905
信息技术软件工程术语；
产品质量；
软件工程
软件工程
产品评价；
GB/T19668.5
范第5部分：软件工程监理规范；信息化工程监理规范
GB/T20917
GB/Z18914
GB/Z20156
GB/T8566
GB/T8567
GB/T9385
软件工程软件测量过程；
信息技术
软件工程
软件工程CASE工具的采用指南；软件生存周期过程用于项目管理的指南；信息技术软件生存周期过程；
计算机软件文档编制规范；
计算机软件需求规格说明规范；GB/T9386计算机软件测试文档编制规范；GB/T19000质量管理体系基础和术语。5.6.1.4应用说明
GB/T 17304—2009
CAD软件产品开发过程应符合软件工程标准的有关文件编制、测试及质量保证等标准的规定和要求。CAD软件开发企业建立质量保证体系应符合GB/T19003。CAD系统开发的相关标准还应包括数据库标准、数据安全标准、网络标准，以及信息技术的其他标准。由于这些标准不是CAD技术本身的标准，所以在本标准中没有列出。5.6.2信息分类编码标准
5.6.2.1目的
CAD和CAE技术开发中的信息分类编码应标准化5.6.2.2范围
适用于CAD、CAE技术开发中的零件、图样、工艺特征等分类编码、5.6.2.3采用的标准
GB/T20001.3标准编写规则第3部分：信息分类编码；GB/T20529.1企业信息分类编码导则第1部分：原则与方法；GB/T7027信息分类和编码的基本原则与方法。5.6.2.4应用说明
信息分类的基本原则应符合GB/T7027。CAD技术应用
本章规定在配置、扩充CAD系统，以及在应用CAD系统进行产品设计时应采用的标准。各行业应根据本身的特点，面向应用单位制定CAD标准体系、相应的技术规范、CAD系统的采购规范等。在采购规范中应规定在采购合同中需要明确的CAD系统应符合的标准。6.1CAD技术制图标准
6.1.1目的
采用CAD技术进行产品或工程设计的制图应标准化，6.1.2范围
适用于产品或工程设计在CAD环境下的技术制图，包括图样画法、尺寸注法、图形符号等，以及相关的简化画法和简化注法等。
GB/T17304—2009
6.1.3采用的标准
与5.2.3相同。
6.1.4应用说明
在配置CAD系统时，应针对产品设计的不同专业（如机械、电气、建筑）保证CAD系统符合相应的技术制图和工程制图标准。CAD技术制图除应符合本标准外，还应符合各专业的制图标准，如机械制图标准、建筑制图标准、电气制图标准等行业标准和图形符号标准6.2产品数据技术标准
6.2.1目的
CAD应用中产品数据应标准化
6.2.2范围
适用于CAD应用中不同系统之间的数据交换、CAD零件库的建立和应用等，包括CAD数据交换接口、零件库和EDA描述语言等。6.2.3采用的标准
6.2.3.1CAD数据表达与交换标准与5.3.3.1相同。
6.2.3.2零件库标准
与5.3.3.2相同。
6.2.3.3EDA描述语言标准
与5.3.3.3相同。
6.2.4应用说明
当应用单位在配置或扩充CAD系统时，如遇到需要在不同的CAD系统之间进行数据交换的情况，则应考虑为系统配置符合标准的接口。配置CAD数据交换可采用符合GB/T16656的接口。零件库的建立应该符合GB/T10091.1。符合上述标准的零件库可用于产品设计，也可用于产品设计过程的标准化管理、零件系列化管理和库存管理。对于电子行业中的CAD系统配置、超高速集成电路硬件描述语言应符合ANSI/IEEEStd1O76（VHDL)标准，集成电路的设计与制造的接口应符合ANSI/EIA618（EDIF）标准。对于三维CAD、CAD数据交换接口应遵循如下标准：STEP203，STEP214，PARASOLID等，6.3CAD电子文档和存档标准
6.3.1目的
CAD技术应用中的电子文档和电子文件存档应标准化6.3.2范围
适用于CAD设计过程的文件管理、电子文件存档过程的管理和存储系统的信息组织结构。6.3.3采用的标准
与5.4.3相同。
6.3.4应用说明
配置CAD文件管理系统或产品数据管理系统及CAD设计过程中的文件管理应符合我国CAD文件管理系列标准。配置CAD文件存档的存储系统及CAD文件的存档、管理应符合我国CAD电子文件存储、归档与档案管理要求标准外，还应符合我国有关档案管理的法律法规。6.4其他标准
6.4.1CAD系统汉字标准
6.4.1.1目的
CAD技术实现的汉字系统应标准化6
6.4.1.2范围
GB/T 17304—2009
适用于CAD汉字系统选用，包括汉字编码字符集、不同字体的字模集和数据集。6.4.1.3采用的标准
与5.5.2.3相同。
6.4.1.4应用说明
CAD技术应用的汉字系统配置，编码字符集应符合上述所列的信息交换用汉字编码字符集系列（基本集和辅助集），或符合多八位编码字符集标准GB13000.1。6.5相关标准
6.5.1信息分类编码标准
6.5.1.1目的
CAD、CAE应用的信息分类编码实行标准化，6.5.1.2范围
适用于企业产品设计CAD和CAE技术应用中的零件、图样、工艺特征等分类编码。6.5.1.3采用的标准
与5.6.2.3相同。
6.5.1.4应用说明
企业的CAD技术应用信息分类编码的基本原则和方法应符合GB/T20001.3。由于不同企业的产品的多样性，一个企业的产品编码可以根据自身特点在不违背GB/T7027原则的前提下可采用自己的编码体系。
7一致性测试
本章规定CAD标准实现的一致性测试应采用的标准。7.1基本原则和方法标准
7.1.1目的
为确定所测试的实现是否与有关应用协议所陈述的要求相一致，应采用标准化测试。7.1.2范围
适用于一致性测试的基本概念、测试套件开发的原则、建立测试服务系统方法、对测试实验室和委托人的要求等。
7.1.3采用的标准
GB/T16656.31
产品数据表达与交换第31部分：一致性测试方法论工业自动化系统与集成
与框架：基本概念；
GB/T16656.32工业自动化系统与集成产品数据表达与交换第32部分：一致性测试方法论与框架：对测试实验室和客户的要求；GB/T16656.34工业自动化系统与集成产品数据表达与交换第34部分：一致性测试方法论与框架：应用协议实现的抽象测试方法。7.1.4应用说明
成立CAD一致性测试实验室，开发一致性测试套件，针对CAD技术制图、产品数据技术、CAD汉字技术、CAD存储系统等开展一致性测试，其基本原则和方法应符合上述所列的标准。7.2CAD技术制图标准
7.2.1目的
测试CAD系统实现与技术制图标准的一致性。7.2.2范围
适用于机械、建筑、电气等专业CAD技术制图。
